Hyundai Nexo (2018-2019) – poistková skrinka
Hyundai Nexo (2018-2019) – schéma poistkovej skrinky
Rok výroby: 2018, 2019.
Poistka zapaľovača cigariet (zásuvka napájania) v Hyundai Nexo (2018-2019) je poistka 36 v poistkovej skrinke

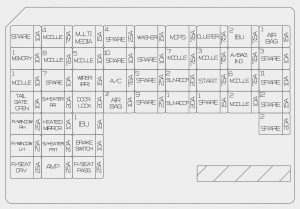

Prístrojová doska
| Názov poistky | [ZA] | Chránená súčiastka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMORY1 | 10 | Modul napájania zadného veka, modul riadenia klimatizácie, panel riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE1 | 10 | Poistková skrinka ICM (relé skladacie / rozťahovacie pre vonkajšie zrkadlo), hlavná jednotka A / V a navigácia (spínač núdzových svetiel), spínač prevodovky (SBW), senzor automatického svetla a foto, vonkajšie zrkadlo napájané vodičom / pasažierom, súprava smeroviek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAIL GATE OPEN | 10 | Relé zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / WINDOW RH | 25 | Relé napájanej okna RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WINDOW LH | 25 | Relé okna LH, modul bezpečnostného okna vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / SEAT DRV | 25 | Manuálny spínač sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 4 | 7,5 | IBU, systém inteligentnej parkovacej asistencie ovládanej na diaľku, jednotka VESS, elektronický spínač parkovacej brzdy, jednotka asistencie udržania jazdného pruhu (čiara), jednotka varovania o kolízii v slepom uhle LH / RH, spínač kolízneho podložky, blokovanie pripojenia kamery PE (univerzálny ovládací konektor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 8 | 7,5 | Konektor pripojenia dát, spínač núdzového podložky, elektrochromatické zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S / HEATER RR | 20 | Vyhrievanie zadných sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATED MIRROR | 10 | Vonkajšie zrkadlo napájané vodičom / pasažierom, panel riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S / HEATER FRT | 20 | Vetranie predného vzduchu / vyhrievanie sedadla Modul riadenia sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | 25 | AMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTI MEDIA | 15 | Hlavná jednotka A / V a navigácia, panel spínačov stredovej konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 5 | 10 | Vetranie predného vzduchu / vyhrievanie sedadla Modul riadenia sedadla, AMP, hlavná jednotka A / V a navigácia, panel riadenia klimatizácie, vyhrievač PTC, modul riadenia klimatizácie, elektrochromatické zrkadlo, vyhrievanie zadného sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER (RR) | 15 | Poistková skrinka ICM (relé zadného stierača), motor zadného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOOR LOCK | 20 | Relé zamykania dverí, relé odomykania dverí, poistková skrinka ICM (relé odomykania dverí s dvoma otáčkami) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IBU1 | 15 | IBU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPÍNAČ BRZDY | 10 | IBU, spínač svetiel zastavenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / PASAŽIER | 25 | Spínač manuálneho nastavenia sedadla pre pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / C | 7,5 | Modul riadenia klimatizácie, senzor teploty auta, ovládací panel klimatizácie, ionizátor cluster, kompresor klimatizácie, blok pripojenia kamery PE (relé ventilátora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AIR BAG2 | 10 | Modul riadenia SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UMÝVAČ | 15 | Multifunkčný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 7,5 | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 7 | 7,5 | Vetranie predného vzduchu / vykurovanie sedadla Modul riadenia sedadla, invertor AC, vykurovanie zadných sedadiel, modul monitorovania pohľadu, zásuvka napájania vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OTVÁRACÍ STRECHA2 | 20 | Jednotka otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DSUNROOF1 | 20 | Jednotka otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLUSTER | 7,5 | Cluster prístrojov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 3 | 7,5 | SCU, spínač výberu prevodovky (SBW), IDC, senzor VPD, spínač svetiel zastavenia, HMU, modul riadenia BMS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ŠTART | 7,5 | FCU, IBU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IBU2 | 7,5 | IBU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / BAG IND | 7,5 | Sada smerovníkov, ovládací panel klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 6 | 7,5 | IBU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 2 | 10 | Modul riadenia BMS, bezdrôtová nabíjačka, nabíjačka USB LH / RH, hlavná jednotka A / V a navigácia, ovládací panel spínačov centrálnej konzoly, zosilňovač, jednotka monitorovania pohľadu, spínač napájania vonkajšieho zrkadla, IBU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AIR BAG1 | 15 | Modul riadenia SRS, senzor detekcie prítomnosti pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

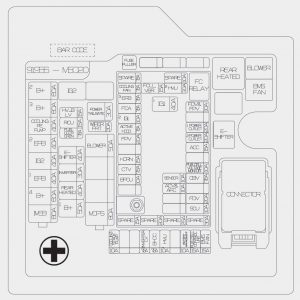

Pannello poistiek compartimento modulo napájania cella combustibile
| Typ | Názov poistky | [ZA] | Chránený obvod | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTI FUSE-1 | B + 2 | 60 | Blok pripojenia ICU (modul riadenia IPS, IPS1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B + 3 | 60 | Blok pripojenia ICU (modul riadenia IPS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COOLING PE PUMP | 40 | Čerpadlo chladiacej kvapaliny v komore PE (CPP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EPB2 | 40 | Modul elektronického riadenia brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG2 | 40 | Blok pripojenia komory PE (relé IG2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EPB1 | 40 | Modul elektronického riadenia brzdy, blok pripojenia komory PE (univerzálny ovládací konektor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B + 4 | 60 | Blok pripojenia ICU (poistka – SUNROOF1, SUNROOF2, AMP, P / SEAT DRV, P / SEAT PASS, S / HEATER FRT, P / WINDOW LH, P / WINDOW RH, TAIL GATE OPEN) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IMEB | 80 | Modul elektronického riadenia brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTI FUSE-2 | BLOWER | 50 | Blok pripojenia komory PE (relé ventilátora) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 80 | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POISTKA | HVJB LV | 15 | Blok konektorov HV | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RCU | 15 | Modul rukoväte automatických dverí umývania vodiča / pasažiera, modul rukoväte zadných dverí automatického umývania LH / RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OTVORENÉ DVERE NA PALIVO | 7,5 | Box relé ICM (relé dverí na doplnenie) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E-SHIFTER | 40 | Blok pripojenia komory PE (relé spínača E) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INVERTER | 30 | Inverter AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZADNÉ VYHRIATE | 40 | Blok pripojenia komory PE (relé vyhrievania zadného) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B + 1 | 50 | Blok pripojenia ICU (poistka – MODULE1, AIR BAG2, MODULE8, S / HEATER RH, DOOR LOCK, IBU1, spínač brzdy), relé deaktivácie automatického prúdu rozptýlenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ELEKTRICKÉ ZADNÉ DVERA | 30 | Modul elektrických zadných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STIERAČ FRT | 30 | Motor predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ČERPADLO CHLADIACEHO STACKU | 10 | Čerpadlo chladiaceho stacku (CSP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INVERTER LV | 7,5 | Inverter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BHDC | 7,5 | IDC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HMU1 | 10 | HMU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPRÁVA BATÉRIE | 10 | Modul riadenia BMS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RIADIACA JEDNOTKA PALIVOVÉHO ČLÁNKU | 15 | FCU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BMS VENTILÁTOR | 15 | Blok pripojenia komory PE (relé ventilátorov BMS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Hyundai Nexo (2018-2019)
Hyundai Nexo je inovatívne SUV, ktoré sa vyrába od roku 2018 a je poháňané vodíkovými palivovými článkami. Tento model je známy svojou ekologickou prevádzkou, pretože emituje len vodnú paru. Nexo ponúka moderný dizajn a pokročilé technológie, vrátane asistenčných systémov pre vodiča a infotainmentu. Vozidlo je vybavené výkonným elektromotorom, ktorý poskytuje plynulú a tichú jazdu. Hyundai Nexo je navrhnuté tak, aby poskytovalo dlhý dojazd a rýchle tankovanie, čo ho robí praktickým pre každodenné použitie.
Schéma poistkovej skrinky Hyundai Nexo
Táto stránka zobrazuje schému poistkovej skrinky pre Hyundai Nexo, ktorá je kľúčová pre identifikáciu a výmenu poistiek. Typické umiestnenia poistkovej skrinky v tomto vozidle sú v motorovom priestore a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je nevyhnutná pre správne fungovanie vozidla a jej správna údržba je kľúčová pre bezpečnosť a spoľahlivosť Hyundai Nexo.
