Hyundai Elantra GT (GD; 2012-2017) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Hyundai Elantra GT (GD; 2012–2017), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Schéma poistiek Hyundai Elantra GT 2012-2017
Informácie pochádzajú z používateľských príručiek z rokov 2016 a 2017. Poloha a funkcia poistiek v autách vyrobených v rôznych časoch sa môžu líšiť.
Poistky zapaľovača cigariet (zásuvka napájania) v Hyundai Elantra GT sa nachádzajú v poistkovej skrinke v prístrojovej doske (pozri poistky “C/LIGHTER” (lampa zapaľovača cigariet v konzole, zásuvka napájania vzadu) a “POWER OUTLET FRT” (zásuvka napájania vpredu).
Index
Poloha poistkovej skrinky
Vnútri krytu poistkovej skrinky/relé sa nachádza etiketa, ktorá popisuje názov a kapacitu poistky/relé. Nie všetky popisy panelov poistiek v tejto príručke sa môžu vzťahovať na tvoje vozidlo. Je presná v čase tlače. Pri kontrole poistkovej skrinky vo vozidle je potrebné odkazovať na etiketu poistkovej skrinky.

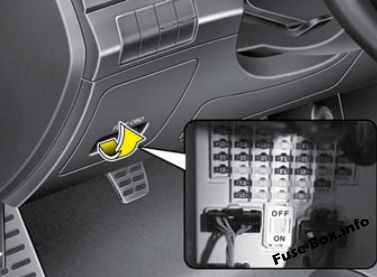

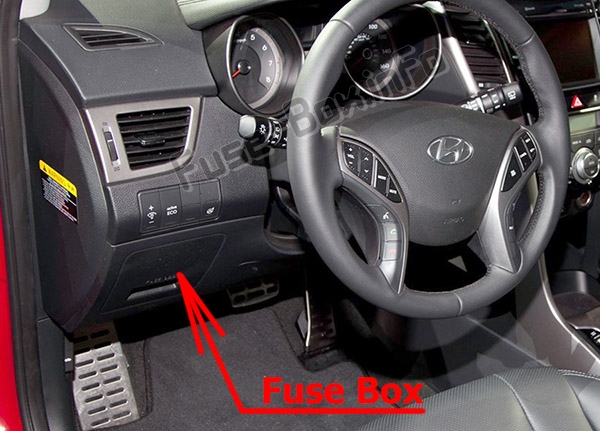

Prístrojová doska
Poistková skrinka sa nachádza na strane vodiča prístrojovej dosky za krytom.

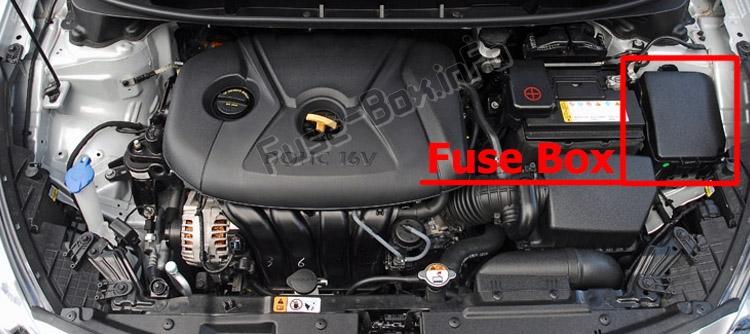

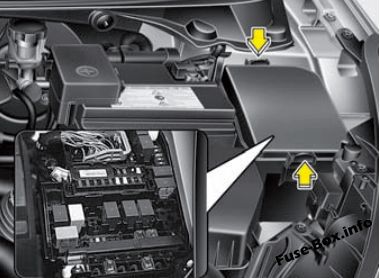

Motorový priestor
Poistková skrinka sa nachádza v motorovom priestore (na ľavej strane).
Schémy poistkových skríň
2016, 2017
Prístrojová doska

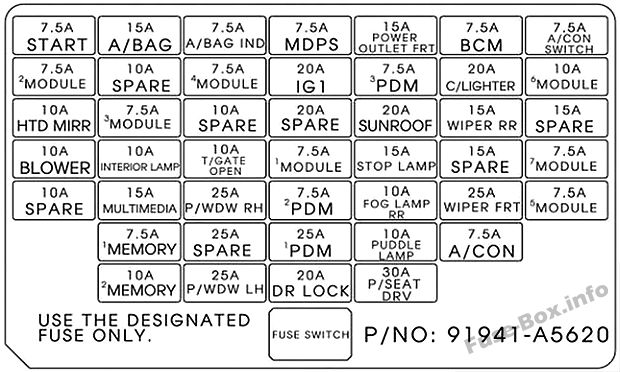

Priradenie poistiek v prístrojovej doske (2016, 2017)
| Popis | Hodnotenie prúdu | Chránená súčiastka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Popis | Hodnotenie prúdu | Chránená súčiastka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/ACCENDISIGARI | 20A | Konzola zapaľovača cigariet, zásuvka napájania zadná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 MODULO | 7,5A | Spínač športového režimu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 MODULI | 7,5A | Modul riadenia klimatizácie, aktívator zariadenia na vyrovnávanie svetlometov LH/RH, senzor upozornenia na palivový filter (D4FD), systém asistencie pri parkovaní vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 MODULI | 7,5A | Prístrojová doska, BCM, modul monitorovania tlaku pneumatík, audio, modul vyhrievania sedadla vodiča/cestujúceho, páka prevodovky ATM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRESE DI ALIMENTAZIONE FRT | 15A | Zásuvka napájania predná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HTD MIRR | 10 A | Napájané vonkajšie zrkadlo vodiča/cestujúceho, modul riadenia klimatizácie, ECU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TERGICRISTALLO | 25A | Poistková skrinka relé ICM (relé senzora dažďa), multifunkčný spínač, poistková skrinka a relé E/R (RLY. 7) Motor stierača predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON | 7,5A | Modul riadenia klimatizácie, poistková skrinka a relé E/R (RLY. 4) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW LH | 25A | Relé P/WDW LH, modul okna bezpečnosti vodiča (LHD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T/PORTA APERTA | 10 A | Zadný dverový panel, aktívator otvárania zadnej kamery | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEDILE DRV | 30A | Manuálny spínač vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 MODULI | 7,5A | Poistková skrinka relé ICM, modul zadnej kamery, elektrochromatické zrkadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TERGICRISTALLO POSTERIORE | 15A | Relé stierača zadného skla, motor stierača zadného skla, multifunkčný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LAMPADA STOP | 15A | Spínač svetla stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW RH | 25A | Relé P/WDW RH, modul okna bezpečnosti vodiča (RHD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 PDM | 7,5A | Modul inteligentného riadenia kľúča, spínač tlačidla Štart/Stop, ultrazvukový senzor ochrany inštrukcií | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 MODULI | 7,5A | BOX EMS (relé postrekovačov svetlometov), jednotka ionizátora, panoramatická strecha, BOX DSL (relé PTC), poistková skrinka a relé E/R (RLY.), modul vyhrievania sedadla vodiča/cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Popis | Hodnotenie prúdu | Chránená súčiastka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IG1 | 20A | Poistková skrinka a relé E/R (poistka – F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 MODUL | 10 A | Spínač vonkajšieho zrkadla, audio, hlavná jednotka navigácie, digitálny hodin | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 7,5A | Modul riadenia EPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLINDATÚRA DR | 20A | Relé zamykania/odomykania dverí, poistková skrinka ICM (relé zámok), aktátor zámku dverí vodiča/cestujúceho, aktátor veka palivovej nádrže, aktátor zámku dverí LH/RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VNÚTORNÁ LAMPA | 10 A | Lampa toalety LH/RH, lampa stropu konzoly, lampa miestnosti, lampa batožinového priestoru, spínač upozornenia DR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIMÉDIA | 15A | Audio, hlavná jednotka navigácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SACCA | 15A | Modul riadenia SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 PAMÄŤ | 7,5A | Prístrojový panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG IND | 7,5A | Prístrojový panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 PDM | 7,5A | Modul inteligentného riadenia kľúča, ultrazvukový senzor ochrany proti vniknutiu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 PAMÄŤ | 10 A | Spínač vonkajšieho zrkadla, modul monitorovania tlaku v pneumatikách, BCM, automatický senzor svetla a fotobunka, OBD, digitálny hodin, modul riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 PDM | 25A | Modul inteligentného riadenia kľúčov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ŠTARTOVANIE | 7,5A | Sen bez tlačidla Štart: E/R poistková skrinka a relé (RLY.) Spínač zamykania zapaľovania, spínač rozsahu prevodovky s tlačidlom Štart: ECM/PCM, spínač rozsahu prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PANORAMATICKÉ OKNO | 20A | Panoramatická strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BCM | 7,5A | BCM, modul inteligentného riadenia kľúčov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPÍNAČ KLIMATIZÁCIE | 7,5A | Modul riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 MODUL | 7,5A | BCM, modul inteligentného riadenia kľúčov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LAMPÁ ŠTÍTOVANÁ RR | 10 A | Zadná lampa proti hmle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LAMPÁ PRE POZITÍV | 10 A | Vonkajšie zrkadlo napájané vodiča/cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motorový priestor
ad vertisements

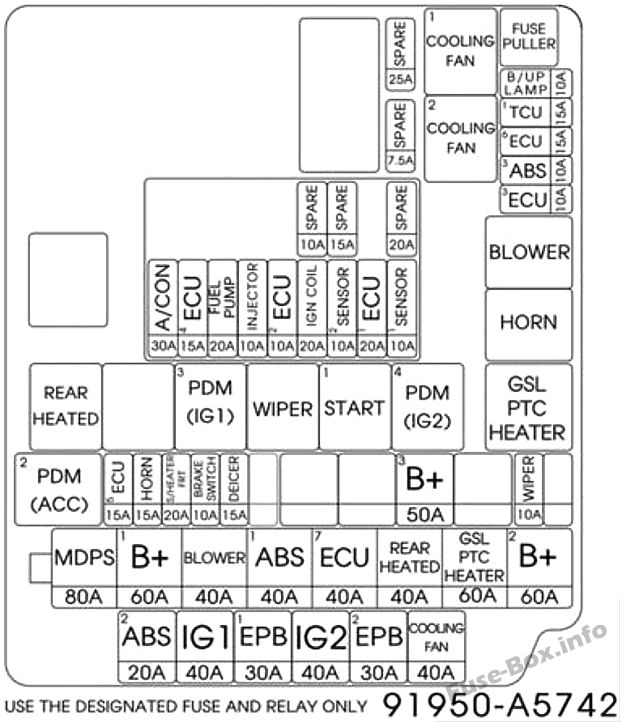

Priradenie poistiek v motorovom priestore (2016, 2017)
| Popis | Hodnotenie prúdu | Chránená súčiastka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Popis | Hodnotenie prúdu | Chránená súčiastka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VIAC POISTIEK: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 80A | Modul riadenia EPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1B+ | 60A | Poistková skrinka I/P (IPS 0 (4CH), IPS 1 (4CH), IPS 2 (2CH), Poistka – F13/F14/F19/F20/F21 /F26/F36) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 ABS | 40A | Modul riadenia ESC, univerzálny ovládací konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR | 40A | RLY. 4 (relé ventilátor) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2B+ | 60A | Poistková skrinka I/P (IPS 3 (4CH), IPS 4 (4CH), Poistka – F2/F7/F9/F15) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RÚRAČ GSLPTC | 60A | RLY. 12 (relé PTC BENZÍN) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POISTKA: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR CHLAĎENIA | 40A | RLY 1 (relé C/FAN LO), RLY 2 (relé C/FAN HI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 ABS | 20A | Modul riadenia ESC, univerzálny ovládací konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG2 | 40A | RLY 9 (relé štartovania), spínač zapaľovania (bez tlačidla Štart), RLY 6 (relé PDM 4 (IG2), s tlačidlom Štart) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 40A | Bez tlačidla Štart: spínač zapaľovania, s tlačidlom Štart: RLY 8 (relé PDM 2 (ACC))/RLY. 10 (PDM 3 (IG1) Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ODMRAZOVAČ | 15A | Poistková skrinka ICM (relé predného odmrazovača) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3B+ | 50A | Poistková skrinka I/P (zariadenie na automatické prerušenie úniku prúdu, poistka — F18/F25/F30/F34/F38) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPÍNAČ BRZDY | 10 A | Modul inteligentného riadenia kľúča, relé signálu zastavenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/RÚRAČ FRT | 20A | Modul vykurovania sedadla vodiča/cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Popis | Hodnotenie prúdu | Chránená súčiastka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TERGICRISTALLO | 10 A | PCM/ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLACSON | 15A | RLY. 5 (relé klaksón), poistková skrinka ICM (relé klaksón B/A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 TCU | 15A | A/T — TCM (D4FD), spínač rozsahu prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 ECU | 15A | RLY. 9 (D4FD, relé štartovania), ECM/PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 ABS | 10 A | Modul riadenia ESC, univerzálny kontrolný konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 ECU | 10 A | ECM/PCM, senzor prietoku vzduchu, spínač svetla brzdového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LAMPADA B/UP | 10 A | M/T — spínač svetla cúvacieho svetla, A/T — zadné kombinované svetlo (IN) LH/RH, modul zadného závesu, hlavná navigačná jednotka, elektrochromatické zrkadlo, modul riadenia IPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 ECU | 20A | G4FD/D4FD : ECM G4NA/G4NC : PCM (A IT), ECM (M/T) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COIL ACCENSIONE | 20A | G4NA: Cievka zapaľovania #1/#2/#3/#4, kondenzátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 SENSORE | 10 A | G4FD : Senzor kyslíka (VYSOKO/NÍZKO), elektromagnetický ventil variabilného vstupu, elektromagnetický ventil predprúdu G4NA/G4NC : Senzor kyslíka (VYSOKO/NÍZKO), elektromagnetický ventil variabilného vstupu, elektromagnetický ventil predprúdu D4FD : Senzor polohy vačkového hriadeľa, bypass ventil EGR, poistková skrinka (relé predohrevu) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 SENSORE | 10 A | G4FD : Ventil kontroly oleja #1/ #2, senzor hladiny oleja, poistková skrinka a relé E/R (RLY. 1) G4NA/G4NC : Ventil kontroly oleja #1/#2, senzor polohy vačkového hriadeľa (vstup/výstup), E/R poistková skrinka a relé (RLY. 1) D4FD : Poistková skrinka a relé E/R (RLY 1), poistková skrinka (relé predohrevu PTC #1), lambda sonda, elektromagnetický ventil kontroly VGT |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 ECU | 10 A | G4FD : ECM G4NA : Relé čerpadla paliva G4NC : Relé čerpadla paliva, PCM (A/T), ECM (M/T) D4FD : Senzor hladiny oleja, ventil regulácie tlaku paliva |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INIEZIONE | 10 A | G4NA — Injektor #1/#2/#3/#4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 ECU | 15A | G4NA/G4NC: PCM (ATT), ECM (M/T) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POMPA CARBURANTE | 20A | Poistková skrinka EMS (relé čerpadla paliva) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON | 30A | Poistková skrinka EMS (klimatizácia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EMS | 40A | Poistková skrinka EMS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Priradenie relé
| Popis | Chránená súčiastka | Typ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 VENTILÁTOR CHLAĎENIA | RELÉ C/FAN LO | KONEKTOR MICRO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 VENTILÁTORY CHLAĎENIA | RELÉ C/FAN HI | KONEKTOR MICRO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR | RELÉ VENTILÁTOR | KONEKTOR MICRO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KLAXÓN | RELÉ KLAXÓN | KONEKTOR MICRO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 PDM (IG2) | PDM 4 (IG2) RELÉ | KONEKTOR MICRO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TERGICRISTALLO | RELÉ TERGICRISTALLO PREDNÉ | KONEKTOR MICRO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 PDM (ACC) | PDM 1 (ACC) RELÉ | KONEKTOR MICRO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ŠTARTOVANIE 1 | RELÉ ŠTARTOVANIE | KONEKTOR MICRO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 PDM (IG1) | PDM 3 (IG1) RELÉ | KONEKTOR MICRO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZADNÉ VYHRIEVANÉ | RELÉ RR HTD | KONEKTOR MICRO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VYHRIEVAČ GSL PTC | Vyhrievač PTC/Filtr paliva | KONEKTOR MINI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

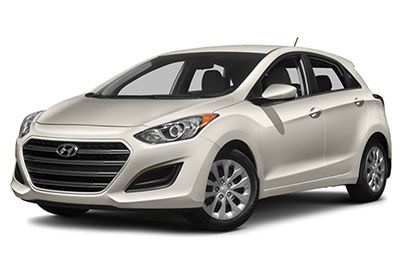

O Hyundai Elantra GT (GD; 2012-2017)
Hyundai Elantra GT (GD; 2012-2017) je kompaktný hatchback, ktorý ponúka kombináciu štýlového dizajnu a praktickosti. Tento model je známy svojou spoľahlivosťou a komfortom, čo ho robí obľúbeným medzi vodičmi, ktorí hľadajú všestranné vozidlo. Elantra GT bola dostupná s rôznymi motorizáciami, vrátane benzínových motorov s objemom 1.8 a 2.0 litra, ktoré poskytujú dostatočný výkon pre každodenné jazdenie. Interiér vozidla je navrhnutý s dôrazom na pohodlie a moderné technológie, čo zaručuje príjemný zážitok z jazdy.
Schéma poistkovej skrinky Hyundai Elantra GT (GD; 2012-2017)
Táto stránka zobrazuje schému poistkovej skrinky pre Hyundai Elantra GT (GD; 2012-2017). V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správnu funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii.
