Hyundai Veracruz ix55 – poistková skrinka
Hyundai Veracruz ix55 – schéma poistkovej skrinky
Rok výroby: 2003, 2004, 2005, 2006, 2007.
Poistka zapaľovača cigariet (zásuvka napájania) v Hyundai Veracruz ix55 je poistka 4 v poistkovej skrinke v kabíne.
2006, 2007, 2008, 2009, 2010, 2011, 2012 a 2013
Poistková skrinka v kabíne
Nachádza sa pod prístrojovou doskou za ochranným panelom.

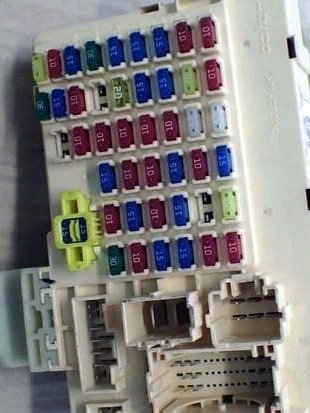

Príklad fotografie

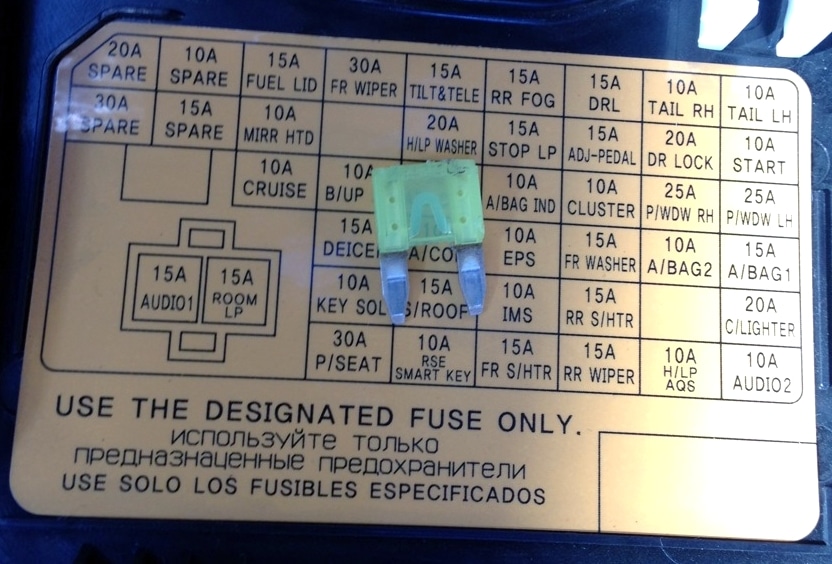

Diagram
Účel
| ZVUK 2 | 10A Audio, konzola vzadu zásuvka a relé, digitálny hodinový stroj, BCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/ ZAPAĽOVAČ CIGARIET | 20A Zapaľovač vpredu a zásuvka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/TORBA2 | Airbag 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/TORBA 1 | Modul riadenia SRS 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/TORBA IND | 10A Indikačné zariadenie (kontrolka airbagu) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/UP LP | 10A Relé svetiel cúvania, TCM, elektrochromatické zrkadlo, riadiaca jednotka alarmu cúvania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| REJS | Multifunkčný spínač 10A, modul imobilizéra PIC, spínač vyhrievania sedadla vodiča/cestujúceho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ATM CD | Blokovanie kľúča bankomatu 10A, 4WD ECU, BCM, multifunkčný spínač, modul riadenia semiaktívneho montovania motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GRUPPO | Indikačné zariadenie 10A, alternátor, BCM, modul imobilizéra PIC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INIZIO | 10A Relé alarmu proti krádeži, riadiaca jednotka napájania zadného veka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EPS | 10A BCM, reostat, hlavný / pomocný spínač pre elektrické ovládanie okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / KON | 10A Modul riadenia klimatizácie vpredu, relé ventilátora, modul riadenia klimatizácie vzadu, relé klimatizácie vzadu, senzor dažďa, modul riadenia otváracej strechy, elektrochromatické zrkadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FR S/HTR | 15A Spínač vyhrievania sedadla vodiča/cestujúceho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR S/HTR | 15A Vyhrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZSZ | Modul riadenia 10A IMS, modul naklápania-teleskopický, relé ohrievača PTC, modul riadenia zadného veka napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/LP, AQS | Relé svetiel stretávacích 10A, senzor AQS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TLAČIDLO FR | 15A Relé predného stierača, relé predného stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TERGICRISTALLO POST. | 15A Modul riadenia zadného stierača, motor zadného stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CODA LH | 10A Ľavý svetlomet, ľavé zadné svetlo, relé svetlometu stretávacieho vpredu, svetlo zadného veka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CODA RH | 10A Svetlomet pravý, zadné svetlo pravé, svetlo batožinového priestoru, osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLOCCO DR | 20A Spínač hlavného ovládania okien, relé napájania zadného veka, aktátor zadného veka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FERMA LP | 15A spínač svetla brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PULSANTE H/LP | 20A Spínač trysky svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMBRO CARBURANTE | 15A Spínač viečka paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR FOG | 15A Relé zadného svetla proti hmle | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TERGICRISTALLO FR. | 30A Motor stierača predného | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INCLINAZIONE E TELE | 15A Naklon – teleskopický modul | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DRL | Modul ovládania DRL 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / WDW LH | 25A Ovládač okna bezpečnosti vodiča, spínač elektrického ovládania okna ľavého zadného | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW RH | 25A Spínač ovládania okna predného/zadného, pravého | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MIRR HTD | 10A Vyhrievané vonkajšie zrkadlo ľavé/pravé s elektrickým nastavením, vyhrievané zadné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEAT | Modul ovládania 30A IMS, manuálny spínač sedadla vodiča/cestujúceho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SOLUZIONE CHIAVE | Elektromagnet zámku kľúča bankomatu 10A, 4WD ECU, klaksón cúvania, mechanická blokácia stĺpika riadenia PIC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SDEG | 15A Relé vyhrievača zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/TETTO | 15A Modul ovládania otváracej strechy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RSE, CHIAVE INTELLIGENTE | Modul imobilizéra PIC 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AUDIO 1 (FUSIBILE MEMORIA) | Audio 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STANZA LP (FUSIBILE MEMORIA) | 15A Prístrojová doska, hlavný spínač ovládania okien, svetlo dverí, lampa miestnosti, konektor dátového rozhrania, BCM, spínač dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RISERVA | 10A Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistka zapaľovača cigariet je označená C / LIGHTER 20A.
Motorový priestor
Poistková skrinka
Nachádza sa na ľavej strane motorového priestoru, vedľa batérie
Stretnutie
| IGN 1 | 40A Spínač zapnutia (ACC, IG1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN 2 | Relé štartovania 40A, spínač zapnutia (IG2, START) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I/P B+1 | Poistka 50A (DR LOCK 20A, STOP LP 15A, CODA LH / RH 10A) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I/P B+2 | Poistka 50A (P / SEAT 30A, KEY SOL 10A, tettuccio apribile 15A, RSE / SMART KEY 10A, DEICER 15A), poistka pamäte (AUDIO1 15A, ROOM LP 15A) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/ WDW | Poistka 40A (P / WDW LH / RH 25A) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILATORE | 40A Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR HTD | 40A Relé sbrinovača zadného skla, poistka (MIRR HTD 10A) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU | 30A Relé riadenia motora (ECU DSL 20A / COIL IGN 20A, ECU2 10A, SNSR1 15A, SNSR2 15A, SNSR3 15A) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 1 | Jednotka riadenia ABS / ESP 40A, univerzálny testovací konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 2 | Jednotka riadenia ABS / ESP 40A, univerzálny testovací konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 1 | 15А TCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TPMS | 10A elektroventil polopasívneho montovania motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/ ALLARME | 10A Relé klaksónu alarmu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F/POMPA | 20A relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T / SIG | 15 А BCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / KON | Relé 10A pre klimatizáciu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 1 | 10А ECM (GSL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COIL ACCENSIONE (GSL) | 20A Cievka zapalovania #1 ~ #6, kondenzátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SNSR 1 (GSL) | 15A ECM (GSL), senzor MAF, ventil kontroly oleja, modul imobilizéra, PCSV, VIV | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SNSR 2 (GSL) | 15A Relé čerpadla paliva, senzor kyslíka č. 1 ~ č. 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SNSR 3 (GSL) | Dýza 10A #1 ~ #6, relé kondenzátora / ventilátora chladiča, relé klimatizácie; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 2 (GSL) | 10А ECM (GSL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU DSL | 20A ECM (DSL), ohrievač č. 1 relé PTC (DSL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SNSR 1 (DSL) | 15A Skupina dávkovania paliva, pohon recirkulácie výfukových plynov, modul imobilizéra, pohon EVGT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SNSR 2 (DSL) | 15A Relé čerpadla paliva, ventil regulácie tlaku v rail | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SNSR 3 (DSL) | 10A Relé ventilátora kondenzátora / chladiča, relé klimatizácie, lambda sonda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 2 (DSL) | Spínač svetla brzdy 10A (DSL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H / LP LO RH | 15A Relé pravého svetlometu (dálné svetlá) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H / LP LO LH | 15A Relé ľavého svetlometu (dálné svetlá) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/LP ALTO | 20A Relé svetlometov (dálné) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FR FOG | 15A Relé predného svetla proti hmle | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLACSON | Relé klaksónu 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SEZIONE | Jednotka riadenia ABS / ESP 10A, spínač ESP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIAG | Univerzálny testovací konektor 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 3 | 10А ECM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 2/ILLUMINAZIONE | 10A TCM, spínač svetla brzdy (GSL), modul riadenia predohrevu (DSL), senzor upozornenia na filter paliva (DSL), senzor hmotnosti vzduchu (DSL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

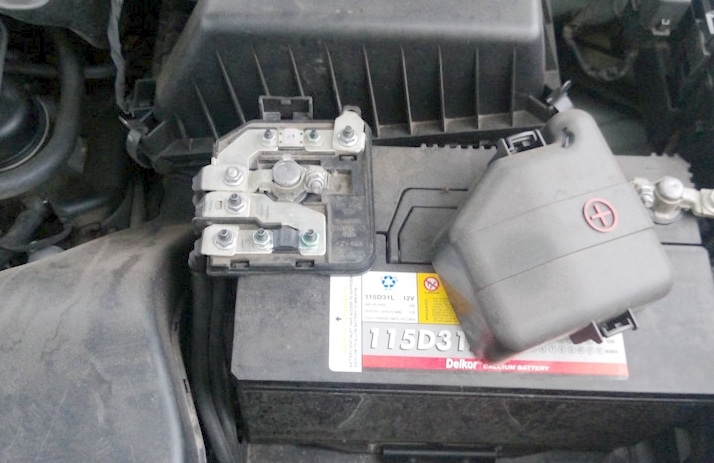

Na pozitívnom termináli batérie sa môže nachádzať aj poistková skrinka výkonu vo forme poistiek s vysokým výkonom.

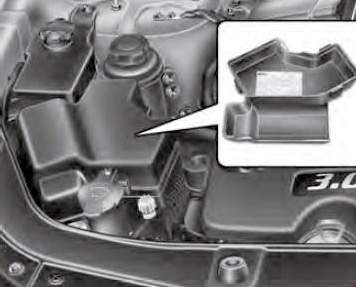

Dodatočná skrinka
Inštalovaná na pravej strane motorového priestoru.
Popis
| BLASK | Modul riadenia žhaviacich sviečok 80A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTC HTR 1 | Relé ohrievača PTC 50A č. 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTC HTR 2 | Relé ohrievača PTC 50A č. 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PTC HTR 3 | 50A relé ohrievača PTC č. 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F / FILTRO | 30A relé ohrievača filtra paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SCATOLA I/P B+3 | Poistka 40A (RR FOG 15A, KRYT PALIVA 15A, FR TERGICRISTALLO 30A, NÁKLON & TELE 15A) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/VENTILATORE | 40A Relé ventilátora kondenzátora č. 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R / VENTILATORE | 40A Relé ventilátora chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PT/PORTA | Modul riadenia zadných dverí 30A; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILATORE POST. | 20A relé klimatizácie zadnej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | Zosilňovač 30A JBL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/VENDITA | 30A Konzola a relé zásuvky zadnej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
