Hyundai Kona EV (2019-…) – poistková skrinka
Hyundai Kona EV – schéma poistky
Rok výroby: 2019.
Poistka zapaľovača cigariet (zásuvka napájania) v Hyundai Kona EV sa nachádza v poistkovej skrinke prístrojovej dosky (pozri poistku “POWER OUTLET”).
Poloha poistkovej skrinky
Prístrojový panel
Poistková skrinka sa nachádza na strane vodiča prístrojovej dosky za krytom.
Vnútri krytu poistiek a relé sa nachádza etiketa, ktorá popisuje názov a kapacitu poistky alebo relé.
Schémy poistkových skríň

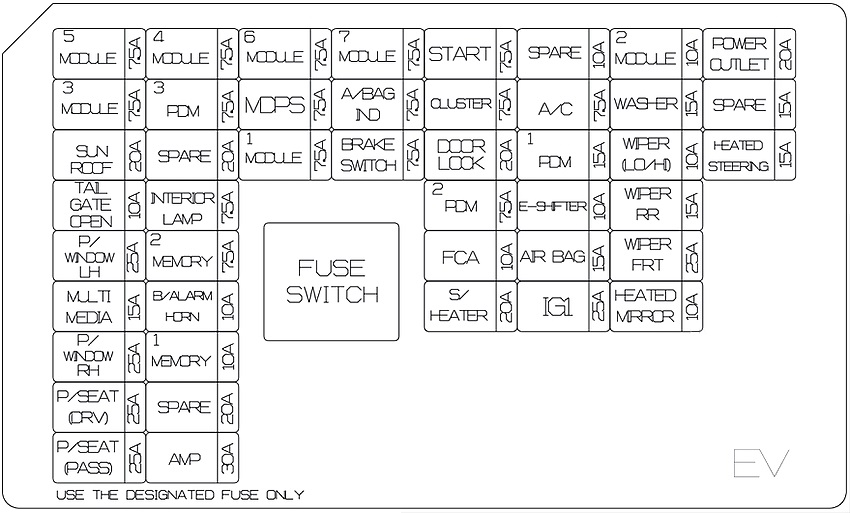

Prístrojový panel
Priradenie poistiek v prístrojovej doske (2019)
| Názov poistky | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Názov poistky | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 5 | 7,5A | Zrkadlo elektrochromatické;
Hlavná audio jednotka; Audio-video a navigácia; Spínač Crash Pad; Predný ľavý svetlomet; Modul predných ventilovaných sedadiel; Modul vykurovania predných sedadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 3 | 7,5A | Spínač brzdového svetla;
BCM. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SUNROOF | 20A | Jednotka otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAIL GATE OPEN | 10 A | Relé zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WINDOW LH | 25A | Relé ľavého okna;
Modul bezpečnostného okna vodiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIMEDIA | 15A | Hlavná audio jednotka;
Audio-video a navigácia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WINDOW RH | 25A | Relé pravého elektrického okna;
Modul bezpečnostného okna pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEAT(DRV) | 25A | Manuálny spínač sedadla vodiča;
Spínač bedrového opierky vodiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEAT(PASS) | 25A | Manuálny spínač sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 4 | 7,5A | Jednotka varovania o kolízii v mŕtvom uhle;
BCM; Spínač Crash Pad; Jednotka Vess (reproduktor); Multifunkčná predná kamera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM 3 | 7,5A | Inteligentný modul riadenia kľúčov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARE | 20A | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INTERIOR LAMP | 7,5A | Lampa v odkladacej schránke;
Lampa slnečnej clony; Vnútorná lampa; Stropná lampa konzoly; Bezdrôtová nabíjačka; Lampa batožinového priestoru. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMORY 2 | 7,5A | Jednotka Vess (reproduktor);
Elektronický ventil na zníženie tlaku chladiacej kvapaliny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/ALARM HORN | 10 A | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMORY 1 | 10 A | Modul riadenia klimatizácie;
Displej Head Up; Súprava ukazovateľov; BCM; Senzor dažďa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARE | 20A | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | 30A | AMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 6 | 7,5A | Inteligentný modul riadenia kľúčov;
BCM. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 7,5A | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 1 | 7,5A | Aktívne krídlo;
Spínač núdzového zastavenia; Údajový rozhranie konektor; Vano relé ICM (relé ohýbania/rozvinovania vonkajších zrkadiel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 7 | 7,5A | Modul ventilovaného predného sedadla;
Modul vykurovania predného sedadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Názov poistky | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A/BAG IND | 7,5A | Súprava smeroviek;
Modul riadenia klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BRAKE SWITCH | 7,5A | Spínač brzdového svetla;
Inteligentný modul riadenia kľúča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| START | 7,5A | Inteligentný modul riadenia kľúča;
EPCU. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLUSTER | 7,5A | Displej Head Up;
Súprava ukazovateľov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOOR LOCK | 20A | Relé zámku dverí;
Relé odomknutia dverí; Vano relé ICM (relé odomknutia s dvojitým otočením). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM 2 | 7,5A | Spínač tlačidla Štart/Stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FCA | 10 A | Jednotka asistencie pri čelnej kolízii | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HEATER | 20A | Modul vykurovania predných sedadiel;
Modul ventilovaných predných sedadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARE | 20A | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/C | 7,5A | Modul riadenia klimatizácie;
Ionizátor prístrojového panela. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM 1 | 15A | Inteligentný modul riadenia kľúčov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E-SHIFT | 10 A | Spínač výberu prevodovky (SBW);
Spínač prednej konzoly. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AIR BAG | 15A | Modul riadenia SRS;
Senzor detekcie pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 25A | Blok PCB (POISTKA: IEB 3, EPCU 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 2 | 10 A | Bezdrôtová nabíjačka;
Modul riadenia inteligentného kľúča; BCM; Audio; Hlavná jednotka A/V a navigácia; Napájací zdroj č. 1; Zosilňovač; Spínač napájania vonkajšieho zrkadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WASHER | 15A | Multifunkčný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER (LO/HI) | 10 A | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER RR | 15A | Relé zadného stierača;
Motor zadného stierača. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER FRT | 25A | Motor predných stieračov;
Blok konektora E/R (relé (nízke) predných stieračov). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATED MIRROR | 10 A | Vonkajšie zrkadlo napájania vodiča/pasažiera;
Modul riadenia klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET | 20A | Napájací zdroj #2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARE | 15A | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATED STEERING | 15A | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

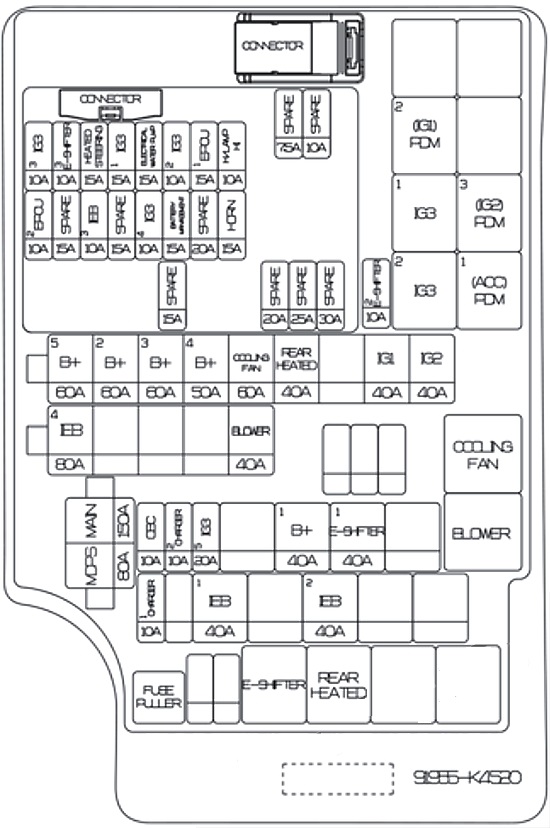

Motorový priestor
Priradenie poistiek v motorovom priestore (2019)
| Názov poistky | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Názov poistky | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MAIN | 150A | Blokovanie konektorov E/R (poistka – IEB 1, IEB 2, CHARGER 1), EPCU (LDC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 80A | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+ 5 | 60A | Blokovanie PCB (poistka – BATTERY MANAGEMENT, HORN, EPCU 1, H/LAMP);
Relé HLAVNÉ IG3. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+ 2 | 60A | IGPM (poistky – S/HEATER), IPSO, IPS1, IPS2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+ 3 | 60A | IGPM (IPS3, IPS5, IPS6, IPS7, IPS8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+ 4 | 50A | IGPM (poistka – P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN, SUNROOF, AMP, P/SEAT (DRV), P/SEAT (PASS)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COOLING FAN | 60A | Blokovanie pripojenia E/R (relé ventilátora chladenia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| REAR HEATED | 40A | Blokovanie pripojenia E/R (relé vyhrievania zadného) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 40A | Blokovanie pripojenia E/R (PDM (IG1) 2 relé, PDM (ACC) 1 relé) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG2 | 40A | Blokovanie pripojenia E/R (relé PDM (IG2) 3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IEB 4 | 40A | Elektronický modul riadenia brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLOWER | 40A | Blokovanie pripojenia E/R (relé ventilátora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OBC | 10 A | OBC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHARGER 2 | 10 A | Vano relé ICM (relé blokovania/odblokovania nabíjania), jednotka CCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG3 5 | 20A | Blokovanie pripojenia E/R (relé IG3 1, relé IG3 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Názov poistky | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B+ 1 | 40A | IGPM (Poistka – BRAKE SWITCH, MODULE 1, PDM 1, PDM 2, DOOR LOCK), Zariadenie na automatické odpojenie prúdu úniku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E-SHIFTER 1 | 40A | Blokovanie pripojenia E/R (poistka – E-SHIFTER, relé E-Shifter) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHARGER 1 | 10 A | Modul dverí pripojenia na nabíjanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IEB 1 | 40A | Elektronický modul riadenia brzdy, univerzálny ovládací konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IEB 2 | 40A | Elektronický modul riadenia brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG3 3 | 10 A | Blokovanie konektorov E/R (relé ventilátora, relé ventilátora);
Elektronická klimatizačná kompresor; Ventil na kontrolu chladiacej kvapaliny 3 cesty vľavo a vpravo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E-SHIFT 3 | 10 A | SCU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG3 1 | 15A | Blokovanie pripojenia E/R (relé IG3 1, relé IG3 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ELECTRICAL WATER PUMP | 15A | Elektronické čerpadlo vody | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG3 2 | 10 A | BMU, OBC, EPCU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EPCU 1 | 15A | EPCU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/LAMP HI | 10 A | Relé predného svetlometu (vysoké) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EPCU 2 | 10 A | EPCU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IEB 3 | 10 A | Elektronický modul riadenia brzdy, univerzálny ovládací konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG3 4 | 10 A | Aktívne krídlo;
Jednotka CCM; Modul dverí pripojenia na nabíjanie; PTC ohrievač klimatizácie; Spínač Crash Pad; Modul riadenia klimatizácie; Hlavná audio jednotka; Audio-video a navigácia; Súprava ukazovateľov; IPGM (modul riadenia IPS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BATTERY MANAGEMENT | 15A | BMU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HORN | 15A | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
