Hyundai Sonata VII LF (2014-2020) – poistková skrinka
Hyundai Sonata VII LF – schéma poistky
Rok výroby: 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Poistka zapaľovača cigariet (zásuvka napájania) v Seat Ibiza 6J je poistka POWER OUTLET v poistkovej skrinke prístrojovej dosky.

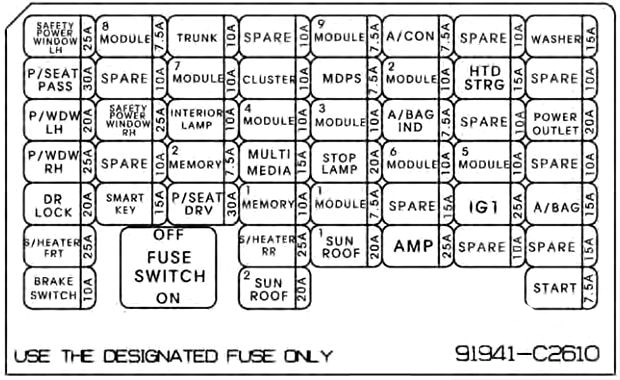

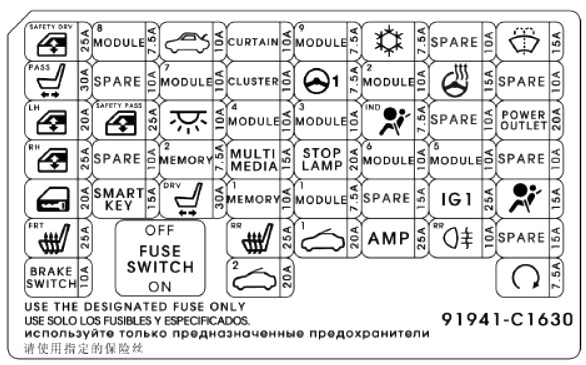

Poistková skrinka v kabíne
Nachádza sa v dolnej časti prístrojovej dosky na ľavej strane.
Symboly
Schéma poistkovej skrinky
Popis
| OKNO BEZPEČNOSTI LH | 25A Bezpečnosť modulu ovládania okien elektricky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEDADLO PAS | 30A Ručný spínač na sedadle cestujúceho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / WDW LH | 20A Hlavný spínač ovládania okien elektricky;
Modul ovládania okien elektricky zadný ľavý. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW RH | 25A Hlavný spínač ovládania okien elektricky;
Modul ovládania okien elektricky zadný pravý; Modul dverí pre cestujúceho; Spínač ovládania okien elektricky cestujúceho. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DR ZAMKNIŤ | 20A Relé zámku dverí;
Relé odomknutia dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HEATER FRT | 25A Modul sedadla s ventiláciou predného sedadla;
Modul vykurovania predného sedadla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BRAKE SWITCH | 10A Spínač brzdových svetiel;
Modul imobilizéra; Modul inteligentnej kontroly kľúča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 MODUL | 7,5 A Modul inteligentnej kontroly kľúča BCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BEZPEČNOSTNÉ OKNO RH | 25A Modul bezpečnosti skla pre cestujúcich | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SMART KEY | 15A Modul inteligentnej kontroly kľúča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BATOŽINOVÝ PRIESTOR | 10A Relé batožinového priestoru;
Dvere nádrže na palivo a spínač batožinového priestoru. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 MODUL | 10A Kontrolér digitálneho hodiniek;
Modul dverí cestujúceho. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INTERIÉROVÁ LAMPA | 10A Kľúč na zapaľovanie III. & Spínač upozornenia dverí;
Spínač prednej lampy; Stropná lampa konzoly; Vnútorná lampa; Osobná lampa zadná; Lampa batožinového priestoru; Inteligentná vonkajšia rukoväť vodiča/cestujúceho. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 MEMORY | 7,5A Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEDADLO DRV | 30A Ručný spínač sedadla vodiča;
Modul IMS vodiča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GRUPA | 10A Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 MODUL | 10A modul imobilizéra;
Modul inteligentnej kontroly kľúča; |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTIMÉDIA | 15A Audio/video hlava a navigačné zariadenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 MEMORY | 10A Modul dverí vodiča a cestujúceho;
Modul IMS vodiča; Modul klimatizácie; Automatický senzor svetla a foto; Elektrochromatické zrkadlo; Sada smeroviek; Modul monitorovania tlaku pneumatík; Digitálne hodiny; Bezdrôtová nabíjačka; Hlavné audio/video a navigačné zariadenie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HEATER RR | 25A Modul vykurovania zadného sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 SUN ROOF | 20A Motor panoramatickej strechy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 MODULE | 7,5A Modul sedadla s ventiláciou predného sedadla;
Modul vykurovania predného sedadla; Modul vykurovania zadného sedadla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | Jednotka MDPS 7,5 A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 MODULE | 10A BCM;
Spínač športového režimu; Spínač brzdových svetiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 MODULE | 7,5A Elektromagnetický ventil kľúča;
Modul dverí vodiča a pasažiera. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 SUN ROOF | 20A [Panoramatická]
Motor panoramatickej strechy; [Nepanoramatická] Motor otváracej strechy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / CON | 7.5A Modul riadenia klimatizácie;
Poistková skrinka E / R (relé ventilátora). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 MODULE | 10A A / V a hlavná jednotka navigácie;
Digitálny hodinový stroj; USB nabíjačka; BCM; AMP; Spínač napájania zrkadla; Bezdrôtová nabíjačka; Modul riadenia inteligentného kľúča; Stropná lampa konzoly; Poistková skrinka E / R (relé napájacej zásuvky). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG IND | 7,5A Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 MODULE | 10A Univerzálny testovací konektor;
Modul riadenia klimatizácie; Hlavná jednotka A/V a navigácie; Modul ventilovaných predných sedadiel; Modul vykurovania predných sedadiel; Modul vykurovania zadných sedadiel; Modul IMS vodiča; Ľavý/pravý svetlomet (DBL); Radiaca páka ATT IND. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | 25A Zosilňovač AMP (JBL / MOBIS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HTD STRG | 15A Vyhrievaný volant;
BCM. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 MODULE | 10A Spínač prednej konzoly;
Modul monitorovania tlaku pneumatík; Modul asistencie udržania jazdného pruhu; Inteligentný tempomat; Spínač uzáveru nádrže a batožinového priestoru; Modul AEB; Ľavý/pravý svetlomet (DBL); Senzor asistencie pri parkovaní vzadu ľavý/pravý; Asistencia pri parkovaní vzadu; Radar na detekciu mŕtveho uhla vľavo a vpravo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | Blok PCB 25A (poistka – VACUUM PUMP2 / TCU2 / ECU3 / ABS3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WASHER | 15A Multifunkčný spínač (spínač stierača a spínač postrekovačov) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET | Predná zásuvka 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG | 15A modul riadenia SRS, senzor prítomnosti | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| START | 7,5 A [Bez inteligentného kľúča a IMMO.]
Poistková skrinka relé ICM (relé alarmu proti krádeži); [S inteligentným kľúčom / IMMO.] Spínač rozsahu prevodu, PCM (G4KJ / G4KH). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 MODULE | 10 BCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

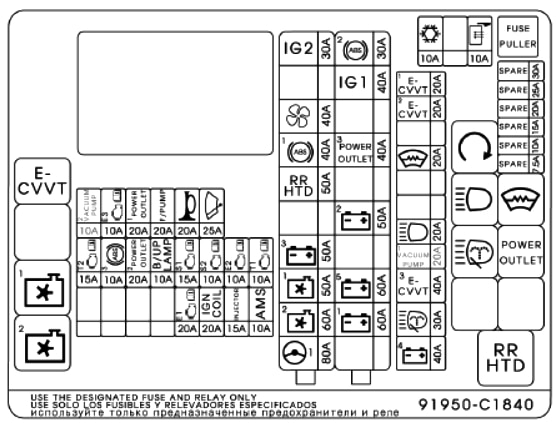

Poistková skrinka v motorovom priestore
Nachádza sa na ľavej strane motorového priestoru, vedľa batérie.
Popis
| IG2 | 30A [Bez inteligentného kľúča]
(relé štartovania), spínač zapaľovania; [S inteligentným kľúčom] (relé štartovania), skupina PCB (relé IG2). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 TCU | 40А [G4FJ – DCT] TCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLOWER | Relé ventilátora 40A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 Pair | Modul ESC 40A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| REAR HEATED | 50A Relé vyhrievania vzadu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 B+ | 50A Poistková skrinka inteligentného pripojenia (IPS2 (4CH), IPS3 (4CH)) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 COOLING FAN | 50A [G4KH / G4FJ] (relé ventilátora chladenia);
[G4KJ] (relé ventilátora chladenia). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 COOLING FAN | 60A [G4KH / G4FJ] (relé ventilátora chladenia) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 MDPS | 80A Blok MDPS (typ stĺpika) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 ABS | 30A Modul ESC;
Univerzálny kontrolný konektor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 40A [Bez inteligentného kľúča]
Spínač zapaľovania; [S inteligentným kľúčom] Skupina PCB (relé IG1 / ACC). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 TCU | 40А [G4FJ – DCT] TCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 POWER OUTLET | 40A (relé zásuvky) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 B+ | 50A Poistková skrinka inteligentného pripojenia (IPS1 (4CH), IPS4 (4CH), IPS5 (4CH), IPS6 (2CH), IPS7 (1CH), Poistka – AMP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 B+ | Blok PCB 60A (relé riadenia motora, poistka – TUC1, ECU1, HORN, AMS, WIPER) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 B+ | 60A Poistková skrinka inteligentného pripojenia (elektrické relé okna, poistka – ĽAVÉ BEZPEČNOSTNÉ SKLO, P / SEAT PASS, PRAVÉ BEZPEČNOSTNÉ OKNO, P / SEAT DRV, MODUL1, P / WDW LH, P / WDW RH, TRUNK, S / HEATER RR, SUNROOF2 , LUX1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 MDPS | Jednotka MDPS 100A (typ rámu) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 E-CVVT | 20А [G4KJ / G4KH] PCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 E-CVVT | 20А [G4KJ / G4KH] PCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FUEL PUMP | 20A (relé palivového čerpadla) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H/LAMP HI | Relé svetlometov 20A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 VACUUM PUMP | 20A [G4KH / G4FJ] Čerpadlo vákuum | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 E-CVVT | 40A [G4KJ / G4KH] (relé E-CVVT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 B+ | 40A Poistková skrinka inteligentného pripojenia (poistka pre zariadenie automatického odpojenia prúdu – VNÚTORNÁ LAMPA, MULTIMÉDIA, MEMORY1, Poistka – ZÁMKOVÁ POHÁR, OHRIEVAČ S/FRONT, SPÍNAČ BRZDY, SMART KĽÚČ, MODUL 10) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / CON | 10A Modul riadenia klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATED MIRROR | 10A ECM (G4FJ);
Modul riadenia klimatizácie; Elektrické zrkadlo v sedadle vodiča / prednom sedadle. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 VACUUM PUMPE | 10A [G4KH / G4FJ] Vákuová pumpa;
Spínač vákuum. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 ECU | 10А PCM/ECM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 POWER OUTLET | 20A Zapaľovač cigariet predný a zásuvka # 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FUEL PUMP | 20A relé palivovej pumpy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HORN | Relé klaksónu 20A;
Poistková skrinka relé ICM (relé klaksónu alarmu proti krádeži). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER | 30A Relé predných stieračov (nízke);
Relé predných stieračov (vysoké) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 TCU | Spínač rozsahu prevodu 15A, TCM (G4FJ-DCT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 ABS | Modul 10A ESC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 POWER OUTLET | 20A Zásuvka zadná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/UP LAMP | 10A Spínač rozsahu prevodu, PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT), elektrochromatické zrkadlo, kombinovaná zadná lampa (IN), ľavá / pravá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 SENSOR | Senzor kyslíka 15A (hore/dole) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 SENSOR | 15A Elektromagnetická ventilácia;
Uzatvárací ventil nádrže; Elektromagnetická regulačná ventil RCV; Relé palivovej pumpy; Poistková skrinka E/R (relé vysokého úrovne ventilátora chladenia, relé palivovej pumpy); [G4KJ / G4KH] Nastaviteľná elektromagnetická ventilácia; Olejový regulačný ventil (výstup ); [G4FJ] Regulačný ventil oleja č. 1 / č. 2 (vstup / výstup). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 ECU | 10А PCM/ECM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 TCU | 10А PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 ECU | 10А PCM/ECM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN COIL | 20A Cievka zapaľovania # 1 / # 2 / # 3 / # 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INJECTOR | 15A Riadenie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMS | Indikátor batérie 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
