V tomto článku nájdete diagramy poistkovej skrinky Hyundai i10 III (2020–2021), získate informácie o polohe panelov poistiek vo vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).

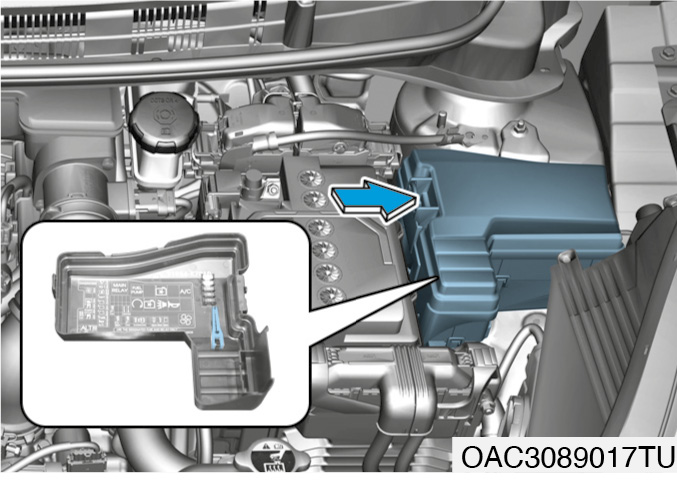

Výměna poistiek v motorovom priestore
1. Vypnite vozidlo.
2. Vypnite všetky spínače.
3. Stlačte okraj krytu poistkovej skrinky, potom ho zdvihnite a odstráňte.
4. Skontrolujte vytiahnutú poistku: ak je spálená, musí byť vymenená. Na vytiahnutie alebo vloženie poistky použite nástroj, ktorý sa nachádza v tejto poistkovej skrinke.
5. Vložte novú poistku rovnakého typu a ampéráže, potom sa uistite, že je správne upevnená v svorkách. Ak je poistka vo svorkách uvoľnená, kontaktujte autorizovaný servisný stredisko (ASO) Hyundai.
Po skontrolovaní poistkovej skrinky v motorovom priestore sa uistite, že správne umiestnite kryt poistkovej skrinky. Správne uzavretie krytu je potvrdené charakteristickým cvaknutím. Inak by do skrinky mohla preniknúť voda a spôsobiť elektrické zlyhanie.

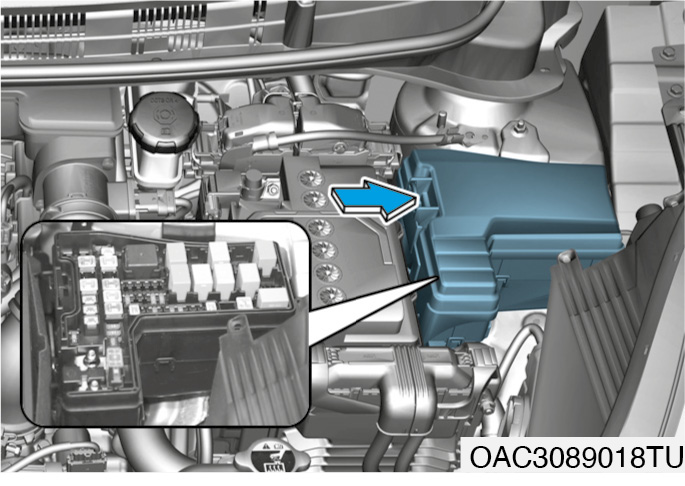

Poistky s vysokým prúdom (hlavné poistky)
Ak sa poistka, ktorá chráni obvod s vysokým prúdom, spáli, je potrebné:
1. Vypnite vozidlo.
2. Odpojte záporný svorku (–) z batérie.
3. Stlačte okraj krytu poistkovej skrinky, potom ho zdvihnite a odstráňte.
4. Odskrutkujte matice uvedené na ilustrácii vyššie.
5. Vymeniť poistku za novú rovnakého typu a s rovnakými špecifikáciami.
6. Znova našróbujte maticu, umiestnite kryt späť a pripojte záporný svorku (–) k batérii.
V prípade spálenia poistky s vysokým prúdom kontaktujte autorizovaný servisný stredisko (ASO) Hyundai.
Popis poistiek a relé

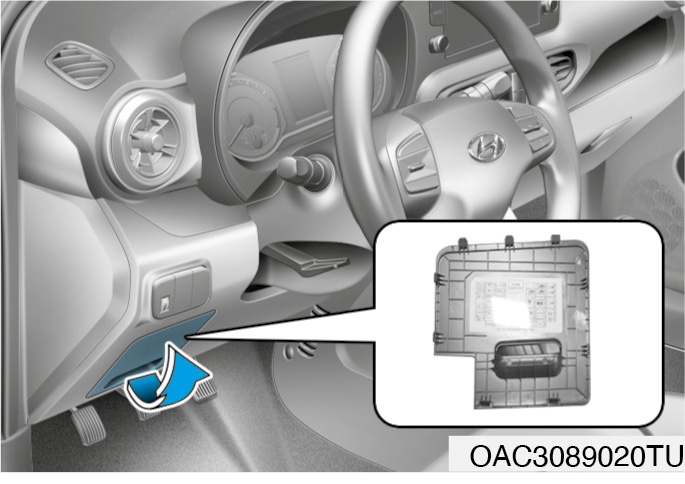

Poistková skrinka pod palubnou doskou
Na vnútorných stranách krytov poistkových skríň a relé sa nachádzajú ich názvy a ampéráže.
Informácia
Skutočné rozloženie poistkových skríň zakúpeného vozidla sa môže líšiť od toho, ktoré je uvedené v príručke. Poskytnuté informácie odrážajú stav v čase publikácie. Počas kontroly poistiek použite popisy na krytoch ich skríň.

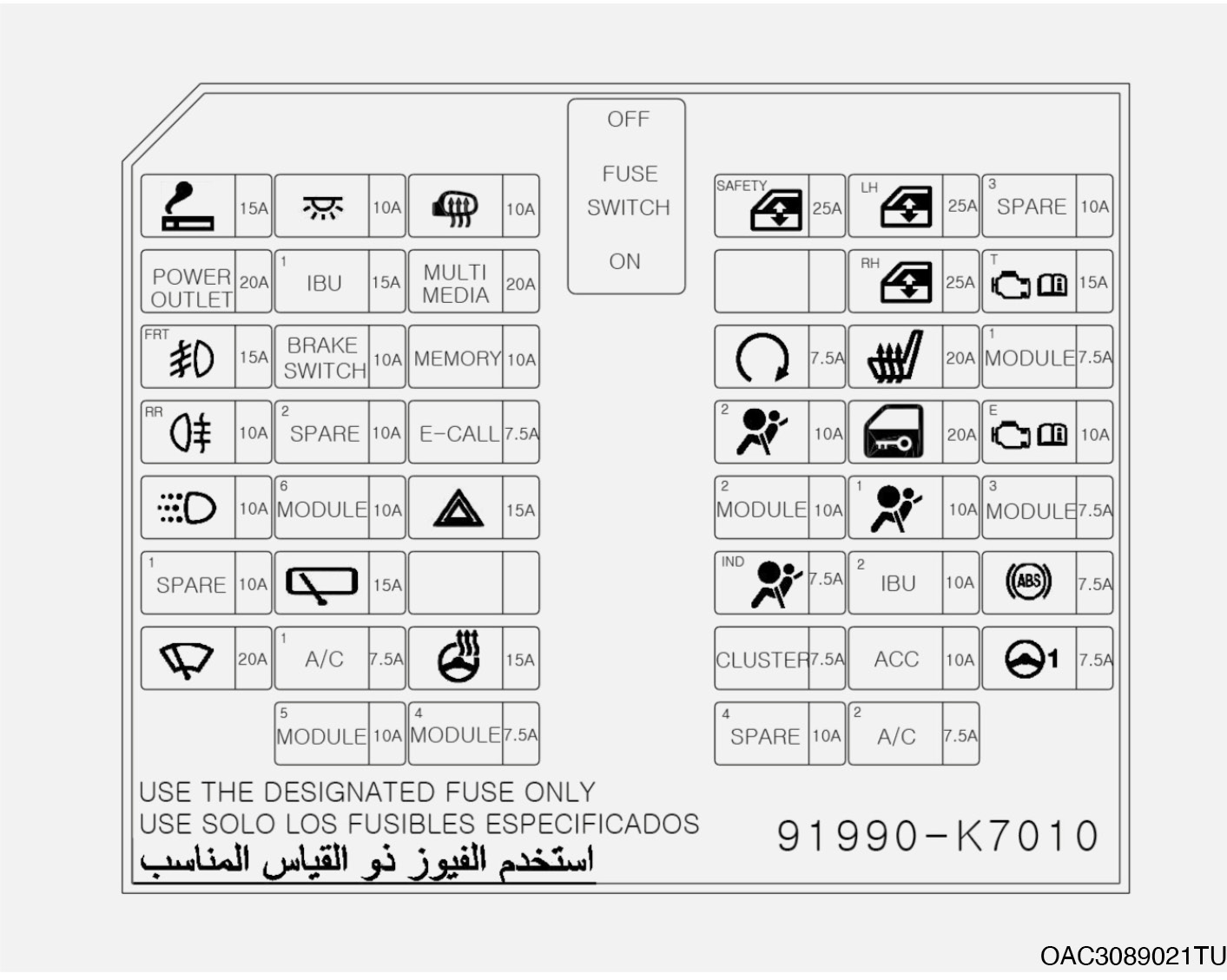

Poistková skrinka pod palubnou doskou
|
Názov poistky
|
Označenie
|
Ampér (A)
|
Chránený obvod
|
|
Názov poistky
|
Označenie
|
Ampér (A)
|
Chránený obvod
|
|
01
|
SIGNÁL NEBEZPEČENSTVA
|
|
15
|
Smerovky
|
|
02
|
ZATVORENIE DVERÍ
|
|
20
|
Zamknutie/odomykanie centrálneho zámku
|
|
03
|
PREDNÉ HMLOVÉ SVETLO
|
|
15
|
Predné hmlové svetlá
|
|
|
|
04
|
BRZDOVÝ SPÍNAČ
|
|
10
|
Spínač svetiel brzd
|
|
05
|
ĽAVÉ ELEKTRICKÉ OKNO
|
|
25
|
Elektrické okno ľavých dverí
|
|
06
|
PRAVÉ ELEKTRICKÉ OKNO
|
|
25
|
Elektrické okno pravých dverí
|
|
07
|
BEZPEČNOSŤ ELEKTRICKÉHO OKNA
|
|
25
|
Elektrické okno vodiča
|
|
08
|
ELEKTRICKÉ ZÁSUVKY
|
|
20
|
Predné napájacie zásuvky
|
|
09
|
ZAPAĽOVAČ CIGARIET
|
|
15
|
Zapaľovač
|
|
10
|
ACC
|
|
10
|
DC prevodník, systém eCall, audio/audio-video a navigačný systém, jednotka IBU atď.
|
|
11
|
ZAHRIATE ZRKADLO
|
|
10
|
Zrkadlo vonkajšie (L/P)
|
|
12
|
INDIKÁTOR AIR BAGU
|
|
7,5
|
Sada indikátorov, modul MTC/FATC
|
|
13
|
AIR BAG 1
|
|
10
|
Modul SRSCM
|
|
14
|
AIR BAG 2
|
|
10
|
Modul SRSCM
|
|
Názov poistky
|
Označenie
|
Ampér (A)
|
Chránený obvod
|
|
22
|
E-CALL (HOVOR O NÚDZE)
|
|
7,5
|
Systém eCall
|
|
23
|
RIADIACA JEDNOTKA PRE PREVODOVKU
|
|
15
|
Senzor aktivácie spojky, páka prevodovky, senzor cúvania
|
|
24
|
RIADIACA JEDNOTKA ELEKTRONIKY (MOTOR)
|
|
10
|
Modul ECM
|
|
25
|
ZADNÉ HMLOVÉ SVETLO
|
|
10
|
Zadné hmlové svetlo
|
|
|
|
26
|
DENNÉ SVETLO
|
|
10
|
Denné svetlá (DRL)
|
|
27
|
SYSTÉM ZADNÉHO TERGICRISTALLA
|
|
15
|
Multifunkčný spínač, motor zadného stierača
|
|
28
|
SYSTÉM ČISTENIA ČELNÉHO SKLA (NEPRETRŽITÉ)
|
|
20
|
Multifunkčný spínač, motor predného stierača
|
|
29
|
ŠTARTOVANIE
|
|
7,5
|
Štartovacie relé
|
|
30
|
Klimatizácia 1
|
|
7,5
|
Modul MTC/FATC, relé ventilátora
|
|
31
|
Klimatizácia 2
|
|
7,5
|
Modul FATC, motor ventilátora
|
|
32
|
MODUL 1
|
|
7,5
|
Spínač svetiel brzd
|
|
33
|
MODUL 2
|
|
10
|
Modul MFC, jednotka IBU (systém parkovacích senzorov vzadu), spínač systému ESC, spínače v konzole
|
|
34
|
MODUL 3
|
|
7,5
|
Modul MTC/FATC, indikátor polohy voliča prevodovky AMT, systém OBD, systém eCall, systém vyrovnávania predných svetlometov, systém audio-video a navigácia, prevodník LDC, modul WPC
|
|
35
|
MODUL 4
|
|
7,5
|
Jednotka IBU, modul SLM
|
|
36
|

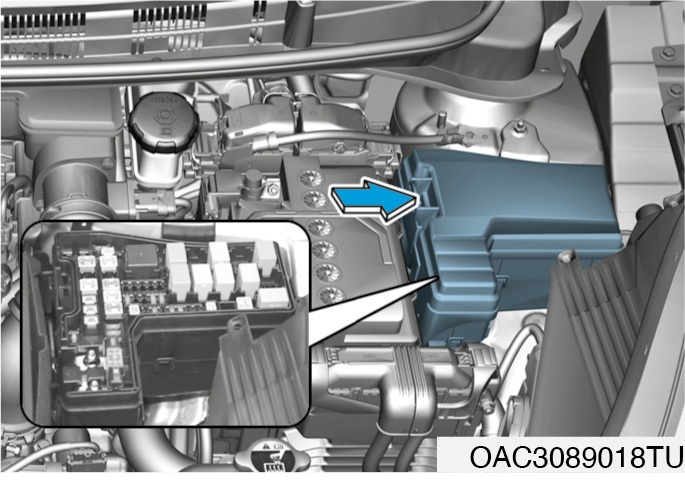

Poistková skrinka a relé v motorovom priestore
Na vnútornom boku krytov poistkových skríň a relé sa nachádzajú ich názvy a ampéráž.
Informácia Skutočné usporiadanie poistkových skríň vozidla zakúpeného sa môže líšiť od toho, ktoré je uvedené v Príručke. Poskytnuté informácie odrážajú stav v čase publikácie. Počas kontroly poistiek používajte popisy na krytoch ich skríň.

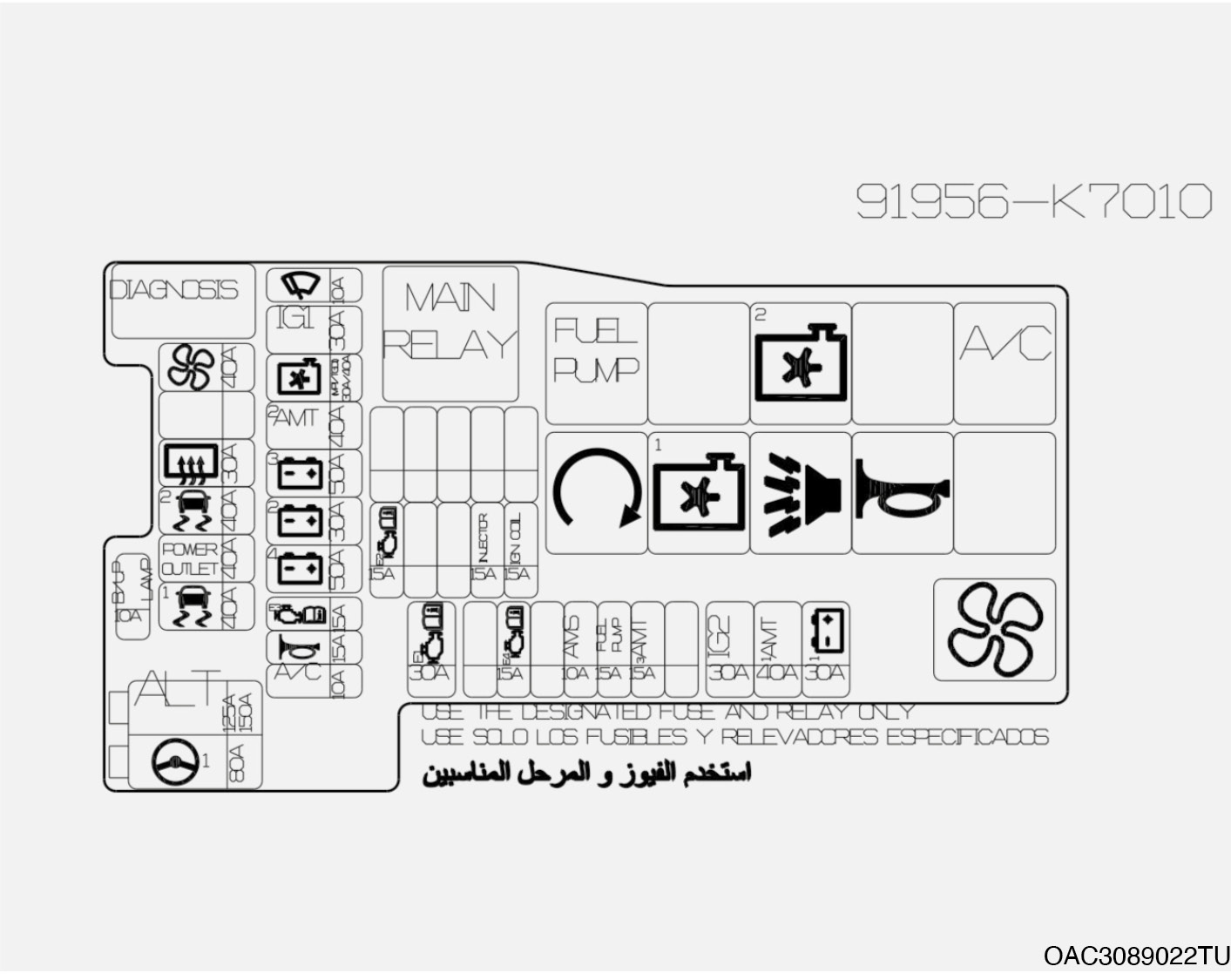

Poistková skrinka a relé v motorovom priestore
<td
|
Názov poistky
|
Označenie
|
Ampér (A)
|
Chránený obvod
|
|
Relé
|
HLAVNÝ
|
Hlavné relé
|
30
|
Modul riadenia prevodovky (MT, AMT)
|
|
ČERPADLO PALIVA
|
|
20
|
Čerpadlo paliva
|
|
VENTILÁTOR CHLADENIA 1
|
|
35
|
Vysoké rýchlosti ventilátora chladiča
|
|
VENTILÁTOR CHLADENIA 2
|
|
35
|
Nízke rýchlosti ventilátora chladiča
|
|
KONDIČIONÉR
|
|
20
|
Kompresor klimatizačného systému
|
|
|
|
ŠTARTOVANIE
|
|
20
|
Modul ECM
|
|
HLASOVÝ SIGNÁL
|
|
20
|
Siren autoalarmu
|
|
KLAKSON
|
|
20
|
Akustický signál
|
|
VENTILÁTOR
|
|
35
|
Modul ICU, motor ventilátora
|
|
Poistky s vysokým prúdom
|
ALTERNÁTOR
|
|
125 alebo 150
|
Alternátor
|
|
ELEKTRICKÉ POSILŇOVAČE
|
|
80
|
Systém MDPS
|
|
Poistky LP S/B J
|
VENTILÁTOR
|
|
40
|
Modul ICU, motor ventilátora
|
|
ZADNÉ VYHRIATIE
|
|
30
|
Modul ICU, vyhrievanie zadného okna
|
|
AMT 1
|
1 AMT
|
40
|
Prevodovka AMT
|
|
AMT 2
|
2 AMT
|
40
|
Prevodovka AMT
|
|
BATÉRIA 1
|
|
30
|
Modul ICU
|
|
