Hyundai i20 III (2020-2021) – poistková skrinka

V tomto článku nájdete diagramy poistkovej skrinky Hyundai i20 III (2020–2021), získate informácie o polohe panelov poistiek v aute a naučíte sa priradenie každej poistky (rozloženie poistiek).

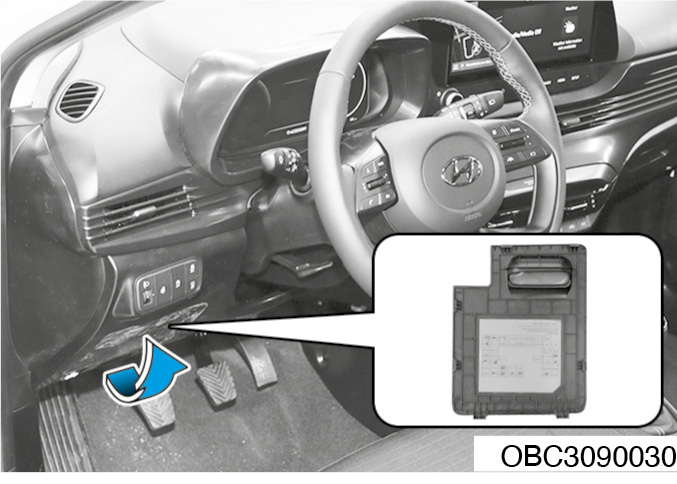

Výmena poistiek pod prístrojovou doskou

V prípade nedostatku správnej náhradnej poistky v núdzových situáciách použite poistku rovnakého typu a ampéráže, ktorá chráni nepoužívaný obvod, napríklad obvod zapaľovača cigariet.

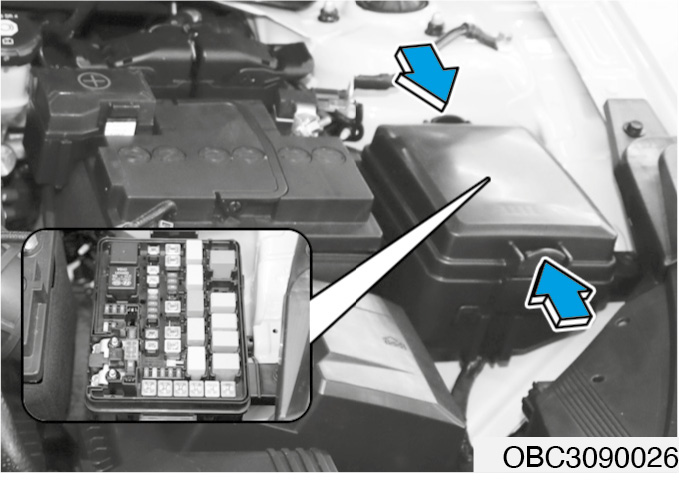

Ak predné svetlomety alebo iné elektrické zariadenia vozidla nefungujú a poistka daného obvodu je neporušená, skontrolujte poistky v skrinke umiestnenej v motorovom priestore. Ak je poistka v tejto skrinke spálená, musí byť vymenená za poistku rovnakého ampéráže.

Výmena poistiek v motorovom priestore

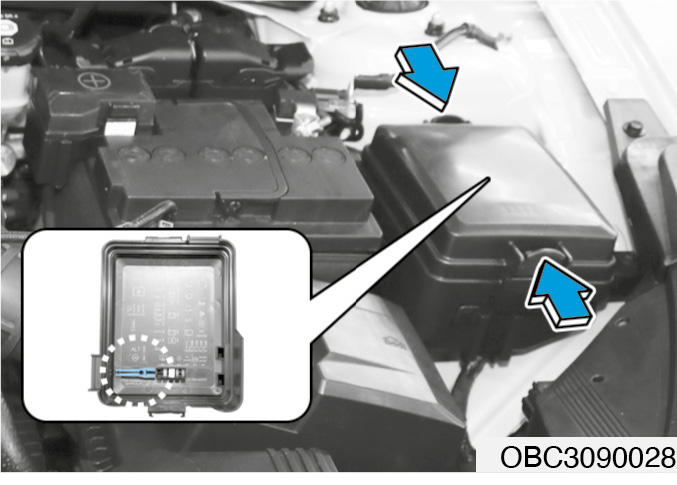

Po skontrolovaní poistkovej skrinky v motorovom priestore sa uistite, že ste správne umiestnili kryt skrinky. Správne umiestnenie krytu je potvrdené charakteristickým cvaknutím. V opačnom prípade môže voda preniknúť do skrinky a spôsobiť elektrický zlyhanie.

Poistky s vysokým prúdom (hlavné poistky)

Ak je poistka, ktorá chráni obvod s vysokým prúdom, spálená, je potrebné:

V prípade spálenia poistky s vysokým prúdom kontaktujte autorizovaný servisný stredisko (ASO) Hyundai.

Popis poistiek a relé

Poistková skrinka pod prístrojovou doskou

Na vnútornej strane krytov poistkových skríň a relé sa nachádzajú názvy poistiek a ampéráž.

Skutočné rozloženie poistkových skríň vozidla zakúpeného môže byť odlišné od toho, ktoré je uvedené v manuáli. Poskytnuté informácie odrážajú stav v čase publikácie. Počas kontroly poistiek použite popisy na krytoch ich skríň.

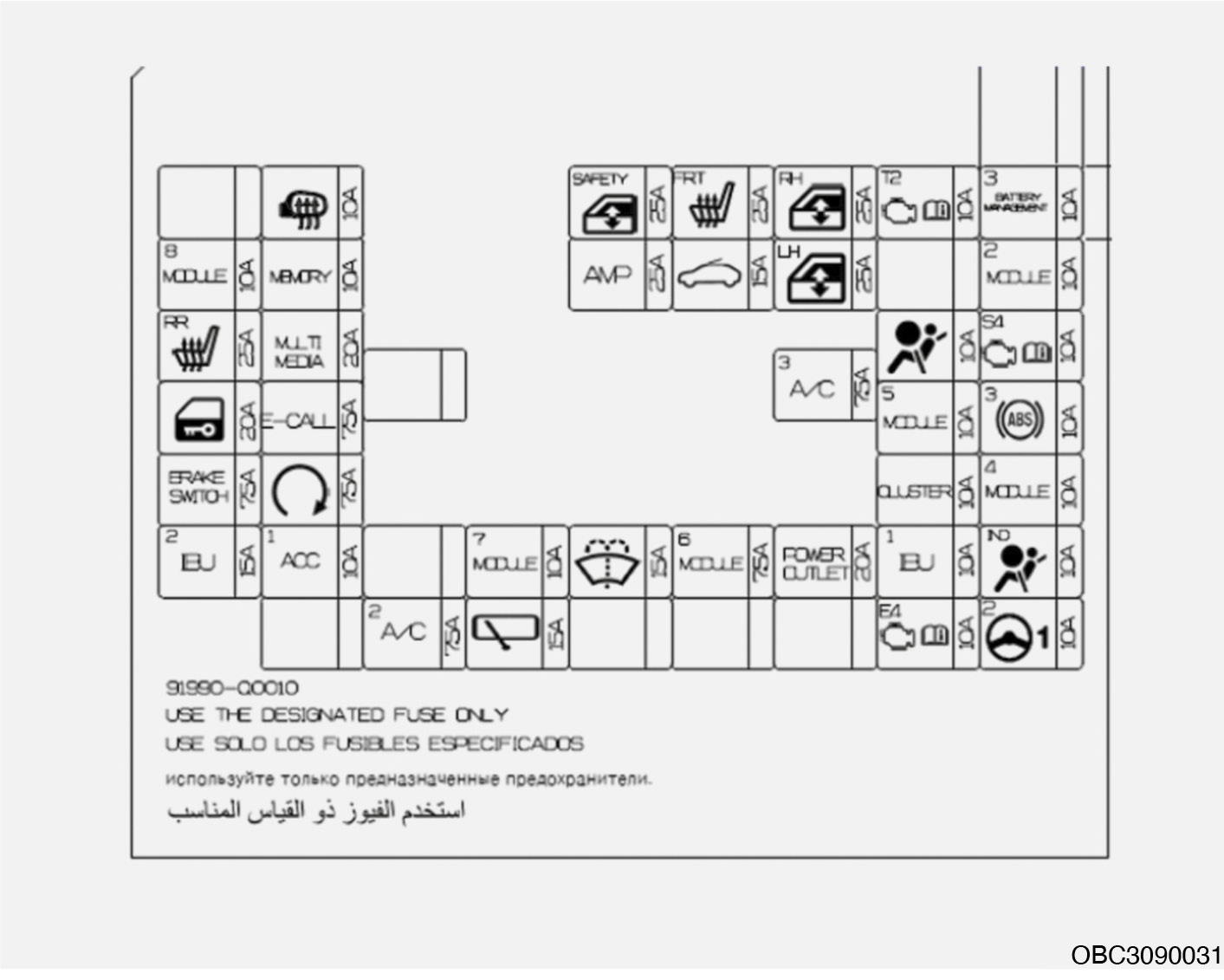

Poistková skrinka pod prístrojovou doskou

Názov poistky	Označenie	(A)	Chránený obvod
ZRKADLO S OHRIEVANÍM		10 A	Modul riadenia klimatizačného systému, elektricky ovládané zrkadlo na strane vodiča/cestujúceho
POISTKA F/WINDOW		25 A	Modul riadenia okna vodiča
PREDNÉ SEDADLO S OHRIEVANÍM		25 A	Modul riadenia vyhrievania predných sedadiel
F/WINDOW PRAVÉ		25 A	Elektrický ovládací spínač okna dverí cestujúceho
TCU2		10 A	[G3LE] Spínač športového režimu, modul TCM, spínač polohy voliča, modul elektronickej spojky, [G4LC] Spínač polohy voliča
MANAGEMENT BATÉRIE3		10 A	[MILD HEV – G3LE] Modul riadenia systému BMS
MODUL 8		10 A	Diagnostický konektor (DLC), spínač blokovania núdzových dverí
PAMÄŤ		10 A	Senzor dažďa, automatický spínač svetiel a senzor osvetlenia, modul riadenia klimatizačného systému, prístrojová doska, relé sklápanie/vytiahnutie vonkajších zrkadiel
AMP		25 A	Zosilňovač, DC-DC konvertor s nízkym napätím (audio systém)
PANORAMATICKÁ STRECHA		15 A	Elektrický motor otváracej strechy
F/WINDOW ĽAVÉ		25 A	Hlavný elektrický ovládací spínač okien
MODUL 2		10 A	Spínač športového režimu, spínač brzdových svetiel
ZAHRIATIE ZADNÉHO SEDADLA		25 A	Modul riadenia vyhrievania zadných sedadiel

Poistková skrinka pod prístrojovou doskou

Názov poistky	Označenie	(A)	Chránený obvod
MULTIMÉDIA		20 A	Audio systém 4.0, displej audio systému, jednotka audio-video a navigácie, DC-DC menič s nízkym napätím (audio systém/zosilňovač)
AIR BAG		10 A	Riadiaca jednotka SRS-Airbag systému
SENSOR4		10 A	[G3LE] Aktuátor CVVD [G4LC] Elektrická olejová pumpa
A/C 3		7,5 A	Motor ventilátora, riadiaca jednotka klimatizačného systému
ZAMYKANIE DVERÍ		20 A	Dvojité relé zamykania zámkov, relé odomykania batožinového priestoru, relé zamykania/odomykania dverí
E-CALL		7,5 A	Jednotka e-Call systému
MODUL 5		10 A	Jednotka e-Call systému, indikátor polohy selektora A/T, audio systém 4.0, displej audio systému, jednotka audio, video a navigácie, bezdrôtová nabíjačka, elektrochromatické zrkadlo, modul riadenia vyhrievania predných sedadiel, modul riadenia vyhrievania zadných sedadiel, DC-DC menič s nízkym napätím (zosilňovač, audio systém), modul riadenia klimatizačného systému, diagnostický konektor (DLC), systém vyrovnávania predných svetlometov
ABS 3		10 A	Riadiaca jednotka ESC systému
SPÍNAČ BRZDY		7,5 A	Modul IBU, spínač svetiel brzdového svetla
ŠTART		7,5 A	Verzie so smart kľúčom: jednotka IBU, verzie so štartovaním: zapaľovanie [G4LF] Modul ECM [G3LE/G4LC] Spínač polohy selektora, modul ECM, verzie 1.4 s M/T so smart kľúčom [G4LC] Poistková skrinka B/P pri motore (RLY.6) verzie 1.4 s M/T bez smart kľúča
KONZOLOVÝ DISPLEJ		10 A	Prístrojová doska

Poistková skrinka pod prístrojovou doskou

Názov poistky	Označenie	(A)	Chránený obvod
MODULE 4		10 A	Modul riadenia systému asistencie pri brzdení, jednotka IBU, jednotka multifunkčnej kamery, modul spínačov na palubnej doske, modul riadenia systému BCW L/P, audio systém vpredu 4.0, displej audio systému
IBU 2		15 A	Jednotka IBU
ACC 1		10 A	Audio systém 4.0, displej audio systému, jednotka audio systému, video a navigácia, jednotka systému e-Call, jednotka IBU, modul riadenia systému asistencie pri brzdení, zosilňovač, napájacia zásuvka č. 1 vpredu, USB nabíjačka, DC-DC menič s nízkym napätím (zosilňovač/audio systém), spínač elektrického ovládania vonkajších zrkadiel, relé napájacích zásuviek
MODULE 7		10 A	Modul riadenia vykurovania predných sedadiel, modul riadenia vykurovania zadných sedadiel, modul riadenia systému asistencie pri brzdení (FCA)
WASHER		15 A	Multifunkčný spínač
MODULE 6		7,5 A	Jednotka IBU
POWER OUTLET		20 A	Predná napájacia zásuvka
IBU 1		10 A	Jednotka IBU
AIR BAG IND.		10 A	Modul riadenia systému klimatizácie, palubná doska
A/C 2		7,5 A	Modul riadenia systému klimatizácie, poistková skrinka a relé v motorovom priestore (RLY.13/14)
WIPER RR		15 A	Poistková skrinka B/P pri motore (RLY.7)
ECU 4		10 A	Modul ECM/PCM
MDPS 2		10 A	Jednotka systému MDPS

Poistková skrinka a relé v motorovom priestore

Na vnútornom boku krytov poistkových skríň a relé sa nachádzajú názvy poistiek a ampéráž.

Skutočné usporiadanie poistkových skríň vozidla zakúpeného sa môže líšiť od toho, ktoré je uvedené v Manuáli. Poskytnuté informácie odrážajú stav v čase publikácie. Počas kontroly poistiek používajte popisy na krytoch ich skríň.

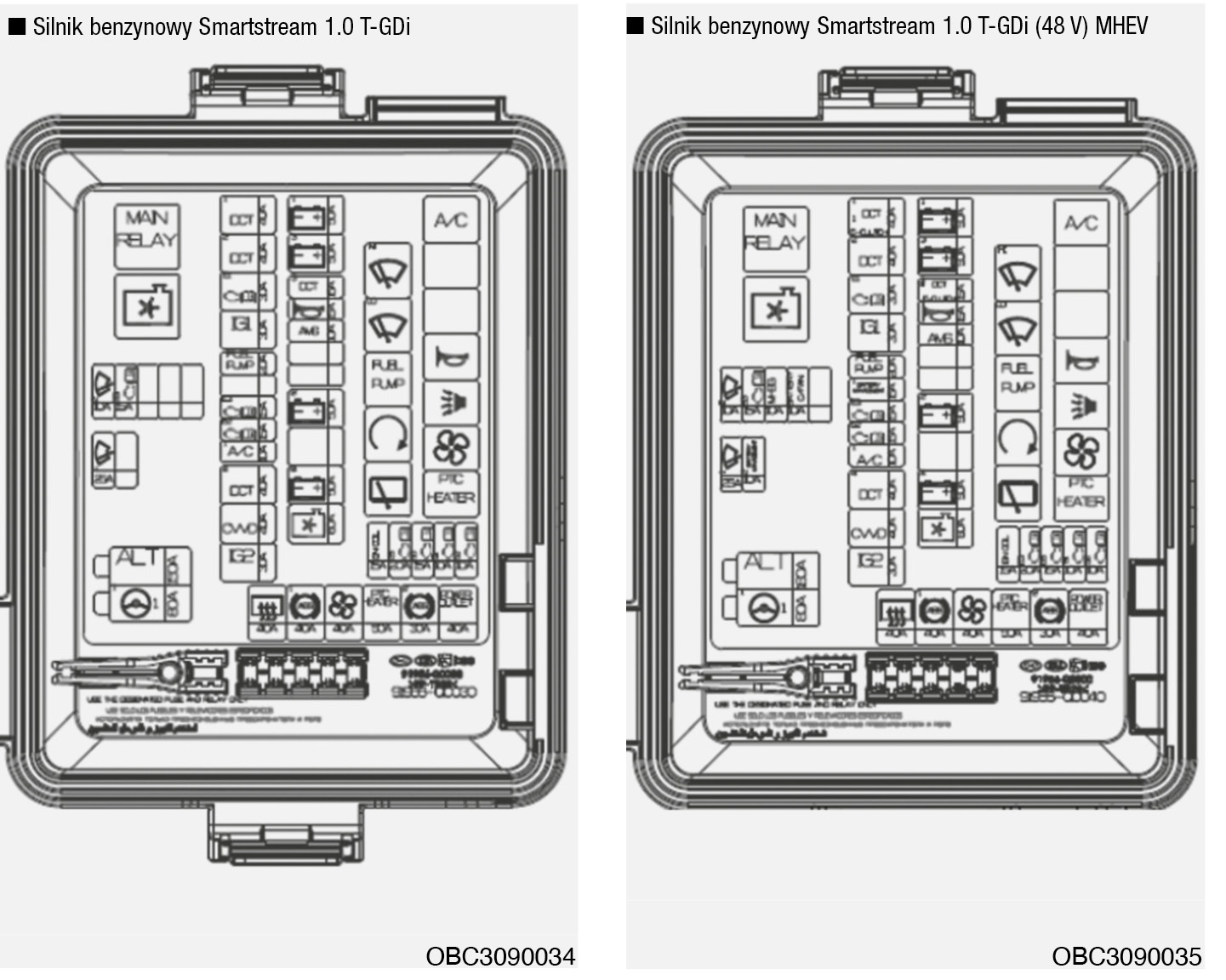

Benzínový motor Smartstream 1.0 T-GDI, Smartstream 1.0 T-GDI (48 V) MHEV

Názov poistky		Označenie	Názov relé	Typ
RLY.1	E30		Hlavné relé	MINI
RLY.2	E31		Relé ventilátora chladiča	MINI
RLY.3	E32		Relé stierača s vysokou rýchlosťou	MICRO
RLY.4	E33		Relé stierača s nízkou rýchlosťou	MICRO
RLY.5	E34		Relé čerpadla paliva	MICRO
RLY.6	E36		Relé štartovania	MICRO
RLY.7	E36		Relé zadného stierača	MICRO
RLY.10	E39		Relé kompresora klimatizácie	MICRO
RLY.11	E40		Relé akustického signálu	MICRO
RLY.12	E41
