Hyundai i30n (2018-2019) – poistková skrinka
Hyundai i30n (2018-2019) – schéma poistkovej skrinky
Rok výroby: 2018, 2019.

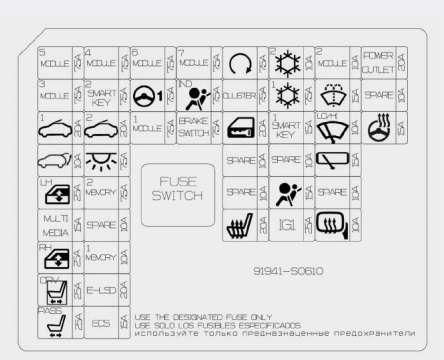

Panel poistiek na strane vodiča
| Poistka | Názov | Symbol | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | MODULE 5 |  |
7,5 | Zrkadlo elektrochromatické;
Modul E-Call MTS; Hlavná audio, A / V a navigačná jednotka; Modul ovládania klimatizácie; Indikátor páky prevodovky A / T; Spínač konzoly vpravo; DC-DC prevodník; Predný svetlomet vľavo a vpravo; Modul zariadenia na vyrovnávanie svetlometov; Modul ovládania vyhrievania predných sedadiel; Modul IMS vodiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | MODULE 3 |  |
7,5 | Modul dverí vodiča a pasažiera, BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | SUNROOF 1 |  |
20 | Panoramatická strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | TAILGATE |  |
10 | Relé zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | POWER WINDOW LH |  |
25 | Relé ľavého okna;
Modul bezpečnostného okna vodiča a pasažiera; Modul bezpečnostného okna vzadu (ľavého). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | MULTIMEDIA |  |
15 | Hlavná audio, A / V a navigačná jednotka;
DC-DC prevodník. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | POWER WINDOW RH |
 |
25 | Relé pravého okna;
Modul okna vodiča a pasažiera; Modul bezpečnostného okna vzadu (pravého). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | POWER SEAT DRIVER |
 |
25 | Spínač manuálneho sedadla vodiča;
Modul IMS vodiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | POWER SEAT PASSENGER |
 |
25 | Spínač manuálneho nastavenia sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | MODULE 4 |  |
7,5 | Modul asistencie udržania jazdného pruhu;
Spínač brzdových svetiel, BCM; Modul ECU LSD; Modul ESC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | SMART KEY 2 |  |
7,5 | Modul inteligentného ovládania kľúča;
Modul imobilizéra. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | SUNROOF 2 |  |
20 | Panoramatická strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | INTERIOR LAMP |
 |
7,5 | Bezdrôtová nabíjačka;
Nočné svetlo vľavo a vpravo; Vnútorné svetlo; Svetlo konzoly stropu; Osobné svetlo vľavo a vpravo; Senzor dažďa; Osvetlenie kľúča na štartovanie; Spínač upozornenia na dvere; Svetlo odkladacej schránky; Svetlo batožinového priestoru; Senzor dažďa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | MEMORY 2 |  |
7,5 | Modul MTS E-Call | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | MEMORY 1 |  |
10 | Modul dverí vodiča a pasažiera;
Modul IMS vodiča; BCM; Modul ovládania klimatizácie; Prístrojová doska; Automatický senzor svetla a kamera; Poistková skrinka relé ICM (relé sklápanie / vyklápanie vonkajšieho zrkadla) F17. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | E-LSD | E-LSD | 20 | ECU LSD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | ECS | ECS | 15 | Jednotka ECS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | MODULE 6 |  |
7,5 | Modul Smart Key Control, BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | MDPS |  |
7,5 | Modul MDPS;
Senzor uhla riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | MODUL 1 |  |
7,5 | Spínač núdzových svetiel;
Spínač centrálneho zamykania dverí; Modul dverí vodiča a cestujúceho; Napájanie vonkajšieho zrkadla vodiča a cestujúceho; Vonkajšia rukoväť inteligentného kľúča vodiča a cestujúceho; Konektor dátového pripojenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | MODUL 7 |  |
7,5 | Modul riadenia vykurovania predného sedadla;
Jednotka ESG; Motor ventilátora chladenia; Ohrievač výduchu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | AIRBAG INDIKÁTOR |
 |
7,5 | Prístrojová doska;
Centrálny spínač zamykania dverí. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | BRZDA SPÍNAČ |
 |
7,5 | Modul riadenia inteligentného kľúča;
Spínač brzdového svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | ŠTART |  |
7,5 | Modul inteligentného riadenia;
Blok pripojenia v motorovom priestore (RLY.4). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | KLASTER | KLASTER | 7,5 | Prístrojový panel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | ZAMYKANIE DVERÍ |  |
20 | Relé zamykania a odomykania dverí;
Poistková skrinka relé ICM (relé zámku dverí). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | VYHRIEVANIE SEDADLA PREDNÉ |
 |
20 | Modul riadenia vykurovania predných sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | KLIMATIZÁCIA 2 |  |
10 | Modul riadenia klimatizácie, ECM;
Motor ventilátora; Blok pripojenia v motorovom priestore (RLY.10). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | KLIMATIZÁCIA 1 |  |
7,5 | Modul riadenia klimatizácie;
Blok pripojenia v motorovom priestore (RLY.10 / 11). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | INTELIGENTNÝ KĽÚČ 1 |  |
15 | Modul riadenia inteligentného kľúča;
Modul imobilizéra. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | AIRBAG |  |
15 | Modul riadenia SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | ZAPALENIE 1 |  |
25 | Blok PCB (F45 / F46 / F47) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | MODUL 2 |  |
10 | Bezdrôtový nabíjač;
Modul E-Call MTS; Modul riadenia inteligentného kľúča; BCM; Hlavná audio jednotka; A / V a navigácia; DC-DC prevodník; Spínač napájania vonkajšieho zrkadla; Blok pripojenia v motorovom priestore (RLY.14F38). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | UMÝVAČ |  |
15 | Multifunkčný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | STIERAČ |  |
10 | ECM, BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | ZADNÝ STIERAČ |  |
15 | Relé zadného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | ZRKADLO VYHRIEVANÉ |
 |
10 | Napájanie vonkajšieho zrkadla vodiča a cestujúceho;
Modul riadenia klimatizácie; ECM / PCM. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | NAPÁJACÍ VÝSTUP |
NAPÁJACÍ VÝSTUP | 20 | Zadný presofondo # 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | VYHRIEVANÝ VOLANT |
 |
15 | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

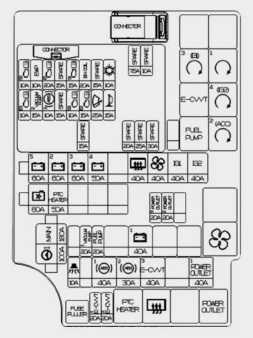

P panel poistiek v motorovom priestore
| Relé | Symbol | Názov relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.3 |  |
Relé PDM # 3 (IG1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.4 |  |
Relé START | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.5 | E-CVVT | Relé E-CVVT | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.6 |  |
Relé PDM # 4 (IG2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.7 |  |
Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.8 |  |
Relé PDM # 2 (ACC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.10 |  |
Relé ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.11 | PTC HEATER | Relé ohrievača PTC # 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.12 |  |
Relé zadného deflektora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.14 | POWER OUTLET | Relé zásuvky napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistka | Názov poistky | Symbol | Amperáže [A] | Popis |
| F1 | HLAVNÁ | HLAVNÁ | 180 | Poistka: F27, F29, F30, F33 |
| F2 | MDPS 1 |  |
100 | Jednotka MDPS |
| F3 | B + 5 |  |
60 | Blokovanie dosky (poistka: F44, F50, F51, F52, relé riadenia motora) |
| F4 | B + 2 |  |
60 | IGPM (poistka: F30, IPS0, IPS1, IPS2) |
| F5 | B + 3 |  |
60 | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| F6 | B + 4 |  |
60 | IGPM (poistka: F3, F4, F5, F7, F8, F9, F12, F17, F18) |
| F8 | ZADNÉ VYHRIATE |
 |
40 | RLY.12 |
| F9 | VENTILÁTOR |  |
40 | RLY.10 |
| F10 | ŠTARTOVANIE 1 |  |
40 | Spínač zapaľovania;
Blokovanie pripojenia motorového priestoru (RLY.3, RLY8). |
| F11 | ŠTARTOVANIE 2 |  |
40 | Spínač zapaľovania;
Blokovanie pripojenia motorového priestoru (RLY.4, RLY6). |
| F12 | VENTILÁTOR CHLAĎENIA |  |
80 | Motor ventilátora chladenia |
| F13 | PTC KÚRENIE 1 |
 |
50 | RLY.11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | NAPÁJACÍ ZDROJ 3 |  |
20 | Pressofondo posteriore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | NAPÁJACÍ ZDROJ 2 |  |
20 | Pressofondo posteriore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | VAKUOVÉ ČERPADLO 1 |  |
20 | Pompa del vuoto | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | ČERPADLO PALIVA | ČERPADLO PALIVA | 20 | RLY.7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | B + 1 |  |
40 | IGPM (dispositivo Autocut di corrente di dispersione, poistka: F21, F24, F27, F33) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | POPLAKOVACÍ ALARMOVÝ HORN |
 |
10 | Poistková skrinka relé ICM (relé klaksónu alarmu proti krádeži) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | ABS1 |  |
40 | Modul riadenia ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | ABS2 |  |
30 | Modul riadenia ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | E-CVVT 3 | 3 E-CVVT | 40 | RLY.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | NAPÁJACÍ ZDROJ 1 |  |
40 | RLY.14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | E-CVVT1 | 1 E-CVVT | 10 | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | E-CVVT2 | 2 E-CVVT | 20 | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

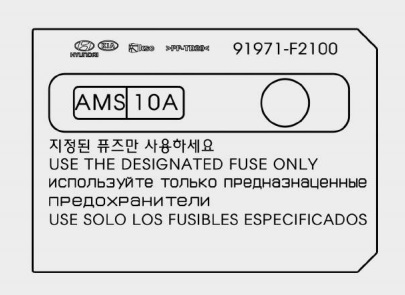

Pannél poistiek v motorovom priestore (pokrytie svorky batérie)

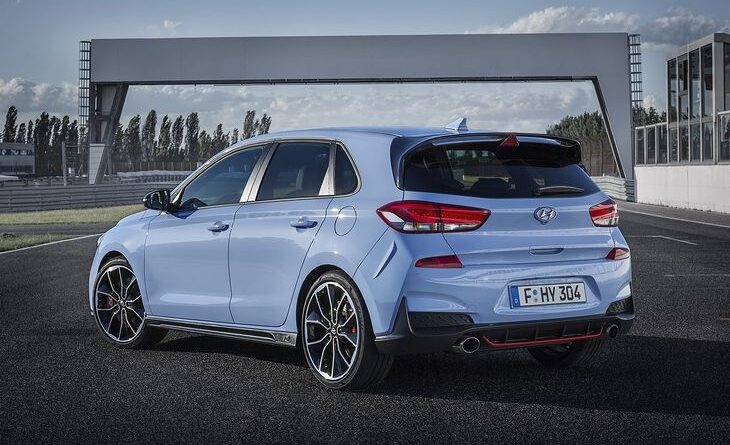

O Hyundai i30n (2018-2019)
Hyundai i30n je športový hatchback, ktorý bol predstavený v rokoch 2018-2019 ako súčasť populárnej série i30. Tento model je známy svojím dynamickým dizajnom a výkonnými jazdnými vlastnosťami, ktoré sú podporené športovým podvozkom a precíznym riadením. Hyundai i30n je vybavený 2,0-litrovým T-GDI motorom, ktorý ponúka výkon až 275 koní, čo zaručuje rýchlu akceleráciu a vzrušujúci zážitok z jazdy. Interiér vozidla je navrhnutý s dôrazom na komfort a moderné technológie, vrátane športových sedadiel a pokročilého infotainment systému.
Schéma poistkovej skrinky Hyundai i30n
Táto stránka zobrazuje schému poistkovej skrinky pre Hyundai i30n, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. V tomto modeli sa poistková skrinka nachádza typicky v motorovom priestore a v kabíne pod prístrojovou doskou. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo uľahčuje identifikáciu a výmenu poistiek. Vždy používajte náhradné poistky s rovnakou ampérovou hodnotou, aby ste predišli poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať k dispozícii presné a aktuálne informácie o jej konfigurácii.
