KIA Carnival VQ (2006-2010) – poistková skrinka

KIA Carnival VQ (2006-2010) – schéma poistky

Rok výroby: 2006, 2007, 2008, 2009, 2010.

Poistka zapaľovača cigariet (zásuvka napájania) v KIA Sorento (2018) je poistka F37 v poistkovej skrinke

Poistková skrinka v motorovom priestore

Poistka	ZA	Chránený obvod
STIERAČ FRT / RR	10	RELÉ MOTORA STIERAČA PREDNÉHO, RELÉ MOTORA STIERAČA ZADNÉHO
LAMPÁ ŠTART	20	SPÍNAČ LAMPY ŠTART
KĽÚČ SW # 1	25	ODPOJOVAČ BATÉRIE
ZNAMENIE ŠTART	7.5	MODUL RIADENIA ABS, MODUL RIADENIA ESP, PCM (GSL), ECM (DSL), TCM (DSL)
A / C COMP	7.5	RELÉ POČÍTAČA A / C
bancomat	15	RELÉ ATM
FRT DEICER	15	RELÉ ROZTÁPAČA SKLA PREDNÉHO
KLAKSON	15	RELÉ KLAKSONU
ECU č. 1	10	RELÉ POČÍTAČA A / C, PCM (GSL), SENSORE MASY PRÚDU VZDUCHU (GSL), SPÍNAČ LAMPY ŠTART (2,9 L VGT), MODUL IMOBILIZÉRA, ECM (DSL), RELÉ VZDUCHU (2,9 L WGT), RADIÁTOR (2,7 L)
02 DN	10	SENSORE OXÍKU (GSL)
ECU č. 2	15	PCM (GSL), VENTIL VARIABILNÝ ZBIERACÍCH VZDUCHU (GSL), RELÉ VENTILÁTORA CHLAĎENIA (3,8L), PCSV (GSL), OCV (GSL), ECM (DSL)
02 UP	10	SENSORE OXÍKU (GSL)
COIL ZAPALOVANIE	20	COIL ZAPALOVANIE # 1 – # 6 (GSL), KONDENZÁTOR (GSL)
INJEKCIA	15	INJEKCIA # 1 – # 6 (GSL), PCM (GSL), VENTIL MERACÍ ZBIERACÍCH VZDUCHU (DSL), ELEKTROVENTIL EGR (2,9L WGT), ELEKTROVENTIL RIADENIA VGT (2,9L VGT), ELEKTROVENTIL ZBIERACIEHO VZDUCHU KORPUSU OTVORENIA (DSL), ECM (DSL), SENSORE MASY PRÚDU VZDUCHU (2,9L WGT), QUADRO DIESEL (DSL)

P / TRAINO	7.5	RELÉ HLAVNÝ, RELÉ ALARM, PCM (GSL), TCM (DSL), GENERÁTOR (2,9L WGT)
POMPA CARBURANTE	15	RELÉ POMPA PALIVA
ABS # 1	40	MODUL RIADENIA ABS, MODUL RIADENIA ESP
ABS # 2	20	MODUL RIADENIA ABS, MODUL RIADENIA ESP
TERGICRISTALLO FRT	30	TERGICRISTALLO PREDNÝ NA RELÉ
CHIAVE SW # 2	30	RELÉ ŠTARTOVANIE, SPÍNAČ ZAPNUTIA
VENTILATORE FRT	40	RELÉ VENTILÁTOR PREDNÝ
VENTILATORE RR	30	RELÉ VENTILÁTOR ZADNÝ
IPM nr 1	50	MODUL PRÍSTROJOVÉHO PANELU
IPM nr 2	50	MODUL PRÍSTROJOVÉHO PANELU
IPM nr 3	50	MODUL PRÍSTROJOVÉHO PANELU
Memoria RAM nr 1	50	MODUL ZADNÉHO PRIESTORU
Memoria RAM nr 2	50	MODUL ZADNÉHO PRIESTORU
Memoria RAM nr 3	50	MODUL ZADNÉHO PRIESTORU
IG2	7.5
RISCALDATORE CARBURANTE	20	FILTR PALIVA RÍSOVACÍ (DSL)

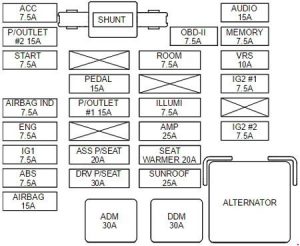

Pannello poistiek prístrojovej dosky

Poistka	ZA	Chránený obvod
ACC	7.5	NAPÁJANIE EXTERNÉHO ZRKADLA A SKLADACIEHO ZRKADLA, AUDIO, DIGITÁLNY HODINKY, MODUL MEDIA
P / OUTLET # 2	15	ZAPAĽOVAČ CIGARIET  PRE CIGARETY A VÝSTUP NAPÁJANIA
INIZIO	7.5	RELÉ ALARMU KRÁDEŽE, SPÍNAČ RADIÁLNEHO PREVODOVÉHO OVLÁDAČA, ECM (DSL)
AIRBAG IND	7.5	PRÍSTROJOVÁ DOSKA
ENG	7.5	SPÍNAČ PÁKY ATM, SPÍNAČ SVETLA STOP (GSL), SENSORE RÝCHLOSTI VSTUPU, SENSORE RÝCHLOSTI VÝSTUPU, SPÍNAČ RADIÁLNEHO PREVODOVÉHO OVLÁDAČA, PCM (GSL), SENSORE RÝCHLOSTI VOZIDLA, ECM (DSL), TCM (DSL), SPÍNAČ SVETLA REZERVY, FILTR PALIVA SPÍNAČ ALARMU (DSL), SPÍNAČ SPOJKY (2,7L), SENSORE HUSTOTY PRÚDU VZDUCHU (2,9L VGT)
IG1	7.5	POČÍTAČ PALUBY, ZVONČEK ALARMU ZADNEJ ČASTI, RHEOSTAT, SPÍNAČ ESP, SKUPINA UKAZOVATEĽOV, MULTIFUNKČNÝ SPÍNAČ, GENERÁTOR, SPÍNAČ AMB
ABS	7.5	MODUL RIADENIA ABS, MODUL RIADENIA ESP, SENSORE NÁKLONU, SENSORE UHOL, MULTIFUNKČNÝ KONEKTOR RIADENIA
AIRBAG	15	MODUL RIADENIA SRS, SPÍNAČ DEAKTIVÁCIE PAB
PEDÁL	15	RELÉ REGULÁCIE PEDÁLA
P / OUTLET # 1	15	ZAPAĽOVAČ CIGARIET  PRE CIGARETY A VÝSTUP NAPÁJANIA
ASS P / SEAT	20	MODUL SEDADLA CESTUJÚCEHO
DRV P / SEAT	30	SPÍNAČ KONCOVÉHO OVLÁDAČA, MODUL SEDADLA VODIČA

OBD-II	7.5	KONEKTOR INTERFÁZOVÝCH ÚDAJOV, MULTIFUNKČNÝ KONEKTOR PRE OVLÁDANIE
STANZA	7.5	ŽIAROVKA KABÍNA ĽAVÁ (PRAVÁ), ŽIAROVKA MAPA, MODUL OVLÁDANIA KLIMATIZÁCIE, SPÍNAČ SVETLA KABÍNY ZADNÝ, KONSOLA HORE
VRS	10	SPÍNAČ VRS, MODUL VRS
ILLUMI	7.5	MODUL PRÍSTROJOVÁ DOSKA
AMP	25	AMP
SIEDILE RISCALDATO	20	RELÉ VYHRIEVANIA SEDADLA
TETTO SOLARE	25	MODUL STRECHA
AUDIO	15	ŽIAROVKA SCHODÍK ĽAVÝ (PRAVÝ), AUDIO, MODUL MEDIA
MEMORIA	7.5	MODUL OVLÁDANIA KLIMATIZÁCIE, DIGITÁLNY HODINY, SKUPINA UKAZOVATEĽOV, POČÍTAČ PALUBY, MODUL DVERÍ, MODUL PREDNÁ OBLASŤ, MODUL SEDADLA ŠOFÉRA, MODUL SEDADLA S NAPÁJANÍM
IG2 # 1	7.5	SPÍNAČ MULTIFUNKČNÝ, MODUL OVLÁDANIA KLIMATIZÁCIE, ZRKADLO ELEKTRO-CHROMATICKÉ, SENZOR DÁŽĎA, PANEL RELÉ
IG2 # 2	7.5	MODUL DVERÍ, SPÍNAČ OVLÁDANIA KLIMATIZÁCIE ZADNEJ, MODUL PREDNÁ OBLASŤ, MODUL ZADNÉ DVERÁ ELEKTRICKÉ, MODUL ELEKTRICKÉ SEDADLO
DDM	30	MODUL DVERÍ ŠOFÉRA, BEZPEČNOSŤ NAPÁJANIA OKNA
ADM	30	MODUL DVERÍ CESTUJÚCEHO

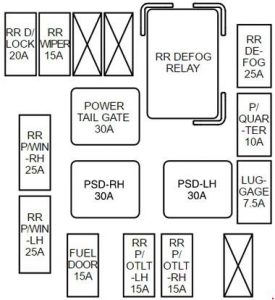

Schéma poistiek batožinového priestoru

Poistka	ZA	Chránený obvod
PSD-LH	30	MODUL DVERÍ POSUVNÝCH ĽAVÝCH
PSD-RH	30	MODUL DVERÍ POSUVNÝCH PRAVÝCH
RR DEFOG	25	RELÉ ROZMRZÁVACIE RR, ROZMRZÁVACÍ ZADNÝ
POWER TAIL GATE	30	MODUL DVERÍ MECHANICKÝCH ZADNÝCH
P / QUARTO	10	ŠTVRTÉ OKNO OTVORENÉ RELÉ LH, ŠTVRTÉ OKNO ZATVORENÉ RELÉ LH, ŠTVRTÉ OKNO OTVORENÉ RELÉ RH, ŠTVRTÉ OKNO ZATVORENÉ RELÉ RH, ŠTVRTÉ OKNO MOTOR LH, ŠTVRTÉ OKNO MOTOR RH
TERGICRISTALLO RR	15	RELÉ STIERAČA ZADNÉHO, MOTOR STIERAČA ZADNÉHO
RR D / LOCK	20	RELÉ ZAMYKANIA DVERÍ S /, RELÉ ODOMKNUTIA DVERÍ S /, AKTUÁTOR ZAMYKANIA DVERÍ POSUVNÝCH, AKTUÁTOR ZAMYKANIA DVERÍ ZADNÝCH
RR P / OTLT-LH	15	VÝSTUP NAPÁJANIA ZADNÉHO ĽAVÉHO
RR P / OTLT-RH	15	VÝSTUP NAPÁJANIA ZADNÉHO PRAVÉHO
PORTA CARBURANTE	15	RELÉ DOPLŇOVANIA PALIVA, AKTUÁTOR DOPLŇOVANIA PALIVA
RR P / WIN-LH	25	S / DVERÍ RELÉ OKNA (HORE) LH, S / DVERÍ RELÉ OKNA (DOLU) LH, DVERÍ POSUVNÝCH MOTOR OKNA LH
RR P / WIN-RH	25	S / DVERÍ RELÉ OKNA (HORE) RH, S / DVERÍ RELÉ OKNA (DOLU) RH, DVERÍ POSUVNÝCH NAPÁJANIE OKNA PRAVÉHO
BAULE	7.5	ŽIAROVKA BAULU, SPÍNAČ ACC. / DIS. NAPÁJANIE DVERÍ ZADNÝCH

Schéma poistiek motorový priestor (Diesel)

Chladič (2,7 l)

Schéma poistiek motorový priestor (poistka hlavná)

Poistka	ZA	Chránený obvod
ALT	150	Generátor
C / FAN	60	Chladiaci ventilátor
