KIA Picanto (2012-2017) – poistková skrinka

Peter Novák

KIA Picanto (2012-2017) – schéma poistkovej skrinky

Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017.

Poistky zapaľovač cigariet (zásuvka napájania)v KIA Picanto sa nachádzajú v poistkovej skrinke na prístrojovej doske (pozri poistky “P/OUTLET” (zásuvka napájania) a “C/LIGHT” (zapaľovač cigariet)).

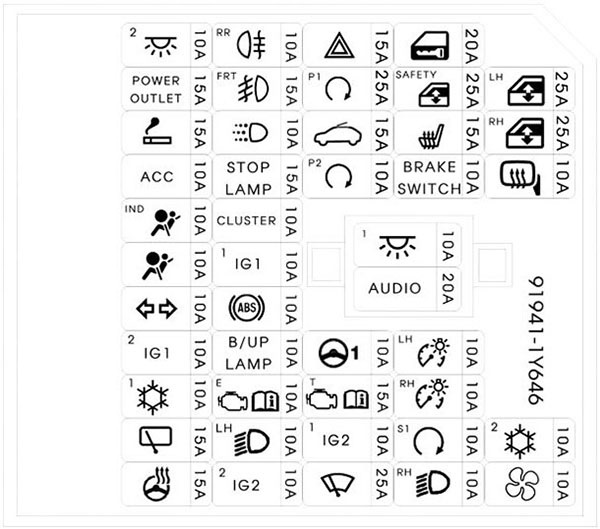

Prístrojový panel (panel poistiek na strane vodiča)

Prístrojový panel (panel poistiek na strane vodiča)

Názov Symbol Amperáž [A] Popis
ROOM1 Prístrojový panel (panel poistiek na strane vodiča) - 2 10 Žiarovka batožinového priestoru;

Modul riadenia klimatizácie;

BCM/TACM;

Senzor svetla a automatické svetlo;

Držiak na pohár;

Sada ukazovateľov;

Kľúč na zapaľovanie ILL;

Spínač upozornenia dverí;

Nočná žiarovka vodiča;

Žiarovka horného panela (s otváracou strechou);

Vnútorná žiarovka (bez otváracej strechy).
AUDIO Prístrojový panel (panel poistiek na strane vodiča) - 3 20 Audio (bez ISG);

DC-DC konvertor nízky (s ISG).
P WDW LH Prístrojový panel (panel poistiek na strane vodiča) - 4 25 Spínač zadného elektrického okna vľavo;

Hlavný spínač napájania okna;

Modul bezpečnosti elektrického okna pasažiera;

Spínač napájania okna pasažiera.
P WDW RH Prístrojový panel (panel poistiek na strane vodiča) - 5 25 Spínač zadného napájania okna vpravo;

Hlavný spínač napájania okna;

Spínač napájania okna vodiča.
HTD MIRR Prístrojový panel (panel poistiek na strane vodiča) - 6 10 Napájanie vonkajších zrkadiel vodiča a pasažiera;

ECM/PCM;

Modul riadenia klimatizácie.
A/CON Prístrojový panel (panel poistiek na strane vodiča) - 7 10 Modul riadenia klimatizácie
BLOWER Prístrojový panel (panel poistiek na strane vodiča) - 8 10 ECM/PCM;

Spínač ventilátora;

Odpor ventilátora.
DOOR LOCK Prístrojový panel (panel poistiek na strane vodiča) - 9 20 Relé zamykania/odomykania dverí;

Relé odomykania zadného veka.
SAFETY P/WDW Prístrojový panel (panel poistiek na strane vodiča) - 10 25 Modul bezpečnosti na strane vodiča
S/HTD Prístrojový panel (panel poistiek na strane vodiča) - 11 15 Vyhrievanie sedadla vodiča a pasažiera
TAIL LH Prístrojový panel (panel poistiek na strane vodiča) - 12 10 Panel prístrojov;

Ľavá zadná žiarovka;

Osvetlenie evidenčného čísla;

Žiarovka zadného nárazníka;

Ľavý reflektor;

Ľavá predná žiarovka.
TAIL RH Prístrojový panel (panel poistiek na strane vodiča) - 13 Prístrojový panel (panel poistiek na strane vodiča) - 14 10 Pravá zadná žiarovka;

Osvetlenie evidenčného čísla;

Žiarovka zadného nárazníka;

Pravý reflektor;

Pravá predná žiarovka.

ILL. (+).
START Prístrojový panel (panel poistiek na strane vodiča) - 15 10 Spínač zapaľovania;

ECM/PCM;

Poistka PCB a poistková skrinka (relé štartovania).
H/LP RH Prístrojový panel (panel poistiek na strane vodiča) - 16 10 Sada ukazovateľov;

Pravá predná žiarovka.
HAZARD Prístrojový panel (panel poistiek na strane vodiča) - 17 15 Relé núdzových svetiel;

Spínač;

Spínač núdzových svetiel.
PDM1 Prístrojový panel (panel poistiek na strane vodiča) - 18 25 Modul riadenia Smart Key
S/ROOF Prístrojový panel (panel poistiek na strane vodiča) - 19 15 Motor otváracej strechy
PDM3 Prístrojový panel (panel poistiek na strane vodiča) - 20 10 Modul inteligentného riadenia kľúča;

Modul imobilizéra;

Spínač tlačidla Štart/Stop
TCU Prístrojový panel (panel poistiek na strane vodiča) - 21 15 Generátor impulzov “A”/“B”;

Senzor rýchlosti vozidla;

Spínač rozsahu motora.
IGN COIL Prístrojový panel (panel poistiek na strane vodiča) - 22 15 Zapaľovacia cievka;

Kondenzátor.
IG2 Prístrojový panel (panel poistiek na strane vodiča) - 23 10 BCM / TACM;

Modul riadenia klimatizácie;

Motor otváracej strechy;

Hodiny zadného stierača;

Spínač s dvojitým kontaktom;

Aktuátor zariadenia na vyrovnávanie svetlometov;

Poistková skrinka I/P (relé napájania okna).
F/WPR Prístrojový panel (panel poistiek na strane vodiča) - 24 25 Motorový priestor stierača predného;

Spínač multifunkčný.
R/FOG Prístrojový panel (panel poistiek na strane vodiča) - 25 10 Relé zadných hmlových svetiel
F/FOG Prístrojový panel (panel poistiek na strane vodiča) - 26 10 Relé predných hmlových svetiel
DRL Prístrojový panel (panel poistiek na strane vodiča) - 27 10 BCM/TACM
STOP LAMP Prístrojový panel (panel poistiek na strane vodiča) - 28 15 Relé svetla stop;;

Poistková skrinka a relé PCB (relé HAC);

Spínač svetla stop;

Konektor pripojenia dát;

Modul riadenia inteligentného kľúča;

Relé napájania okna.
CLUSTER Prístrojový panel (panel poistiek na strane vodiča) - 29 10 BCM;

TACM;

Časovač bezpečnostných pásov;

Modul riadenia klimatizácie;

Sada ukazovateľov.
IGN1 Prístrojový panel (panel poistiek na strane vodiča) - 30 10 Spínač svetla stop;

Alternátor (G3LA/G4LA);

Senzor zadnej asistencie pri parkovaní (ľavý a pravý);

Senzor zadnej asistencie pri parkovaní (stredný – pravý a ľavý);

Spínač vyhrievania sedadla;

vyhrievanie sedadla vodiča a cestujúceho;

Spínač nárazníka;

DC-DC menič nízky;

Elektrochromatické zrkadlo.
ABS Prístrojový panel (panel poistiek na strane vodiča) - 31 10 Senzor odchýlky smeru;

Konektor riadenia;

Modul riadenia ESC;

Modul riadenia ABS;

Poistková skrinka a relé PCB

(relé HAC, relé ESS);

Senzor uhla riadenia, univerzálny.
B/UP LAMP Prístrojový panel (panel poistiek na strane vodiča) - 32 10 Spínač rezervnej lampy
PCU Prístrojový panel (panel poistiek na strane vodiča) - 33 10 Modul riadenia inteligentného kľúča;

Modul imobilizéra;

ECM/PCM.
H/LP LH Prístrojový panel (panel poistiek na strane vodiča) - 34 10 Svetlomet predný ľavý
PDM2 Prístrojový panel (panel poistiek na strane vodiča) - 35 10 Modul riadenia Smart Key
ROOM2 Prístrojový panel (panel poistiek na strane vodiča) - 36 10 Relé vnútorných lamp
P/OUTLET Prístrojový panel (panel poistiek na strane vodiča) - 37 15 Presa napájania
C/LIGHT Prístrojový panel (panel poistiek na strane vodiča) - 38 15 Zapaľovač cigariet
ACC Prístrojový panel (panel poistiek na strane vodiča) - 39 10 BCM;

Zvuk;

DC-DC menič nízky;

Modul riadenia inteligentného kľúča;

Spínač napájania vonkajšieho zrkadla.
A/BAG IND Prístrojový panel (panel poistiek na strane vodiča) - 40 10 Prístrojový panel
A/BAG Prístrojový panel (panel poistiek na strane vodiča) - 41 10 Modul riadenia klimatizácie;

Modul riadenia SRS.
T/SIG Prístrojový panel (panel poistiek na strane vodiča) - 42 10 Spínač multifunkčný (Európa);

Spínač núdzových svetiel (okrem Európy).
MDPS Prístrojový panel (panel poistiek na strane vodiča) - 43 10 Modul riadenia EPS
R/WPR Prístrojový panel (panel poistiek na strane vodiča) - 44 15 Spínač multifunkčný;

Motorový priestor stierača zadného.
HTD STRG Prístrojový panel (panel poistiek na strane vodiča) - 45 15 Vyhrievanie volantu

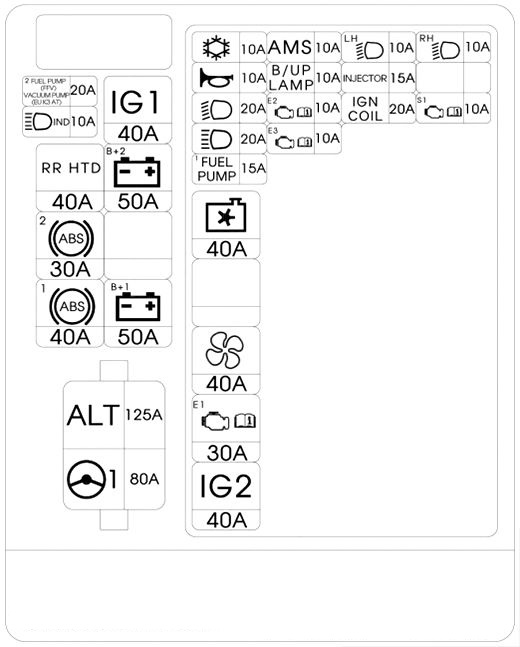

Hlavný panel poistiek v motorovom priestore

Hlavný panel poistiek v motorovom priestore

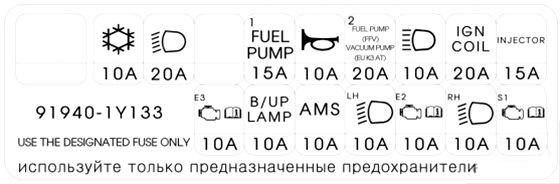

Hlavný panel poistiek v motorovom priestore - 2

Poistka Symbol Amperáže [A] Popis
MULTI FUSE Hlavný panel poistiek v motorovom priestore - 3 80 Modul riadenia EPS
Hlavný panel poistiek v motorovom priestore - 4 125 Alternátor;

Poistková skrinka a relé PCB.
POISTKA Hlavný panel poistiek v motorovom priestore - 5 50 Poistková skrinka pripojenia I/P

(poistka pripojenia napájania: F1 10 A/F2 20 A,

poistka: F24 10 A / F25 10 A/F26 10 A/F27 15 A,

relé zadného svetla)
Hlavný panel poistiek v motorovom priestore - 6 40 Svetlomety:

Poistková skrinka pomocných E/R

(poistka: F1 10A / F2 20A / F4 15A / F5 10A / F7 10A)
Hlavný panel poistiek v motorovom priestore - 7 50 Poistková skrinka pripojenia I/P

(poistka: F8 20A / F9 25A / F10 15A / F16 15A / F17 25A / F18 15A / F19 10A / F35 10A,

relé okna)
Hlavný panel poistiek v motorovom priestore - 8 40 Poistková skrinka pripojenia E/R (poistka: F11 15A);

Spínač zapaľovania;

Poistková skrinka relé PDM (relé ESCL).
Hlavný panel poistiek v motorovom priestore - 9 40 Relé riadenia ABS;

Relé riadenia ESC.
Hlavný panel poistiek v motorovom priestore - 10 30 Relé riadenia ABS;

Relé riadenia ESC.
Hlavný panel poistiek v motorovom priestore - 11 40 Zadné relé odvlhčovača
Hlavný panel poistiek v motorovom priestore - 12 10 Súprava ukazovateľov;

Predné svetlo vpravo;

Poistková skrinka a relé PCB

(relé predného svetla (HI)).
Hlavný panel poistiek v motorovom priestore - 13 15 Poistková skrinka a relé na doske PCB (relé čerpadla paliva č. 2)
Hlavný panel poistiek v motorovom priestore - 14 40 Poistková skrinka a relé PCB (relé štartovania);

Spínač zapaľovania;

Poistková skrinka relé PDM (relé ESCL).
Hlavný panel poistiek v motorovom priestore - 15 30 Poistková skrinka a relé na doske PCB (relé riadenia motora, poistka: F23 10A)
Hlavný panel poistiek v motorovom priestore - 16 40 Poistková skrinka a relé PCB (relé ventilátora)
Hlavný panel poistiek v motorovom priestore - 17 4 Poistková skrinka a relé PCB (relé ventilátora chladenia)
POISTKA (typ všeobecnej prednej lampy) Hlavný panel poistiek v motorovom priestore - 18 15 Poistková skrinka a relé na doske PCB (relé čerpadla paliva č. 1)
Hlavný panel poistiek v motorovom priestore - 19 20 Poistková skrinka a relé PCB (relé prednej lampy (HI))
Hlavný panel poistiek v motorovom priestore - 20 20 Poistková skrinka a relé PCB (relé prednej lampy (LO))
Hlavný panel poistiek v motorovom priestore - 21 10 Poistková skrinka a relé PCB (relé klaksónu, relé klaksónu alarmu proti krádeži)
Hlavný panel poistiek v motorovom priestore - 22 10 Poistková skrinka a relé PCB (relé A / C)
Hlavný panel poistiek v motorovom priestore - 23 10 PCM (B3LA)
Hlavný panel poistiek v motorovom priestore - 24 10 TCM (F3LA / F4LA / F3LA), PCM (B3LA)
Hlavný panel poistiek v motorovom priestore - 25 10 Spínač rozsahu mosta motora;

TCM/PCM;

Modul riadenia ESC;

Žiarovka zadného nárazníka;

Súprava ukazovateľov;

BCM;

Žiarovka rezervy ľavá a pravá;

Spínač žiarovky rezervy.
Hlavný panel poistiek v motorovom priestore - 26 10 ECM/PCM;

motor stierača predného skla;

Multifunkčný spínač.
Hlavný panel poistiek v motorovom priestore - 27 15 TCM / PCM;

Injektor #1/#2/#3/#4 (G4LA);

Kábel pripojenia 1;

Spínač podložiek (B4LA);

Relé čerpadla paliva #2 (B3LA).
Hlavný panel poistiek v motorovom priestore - 28 10 Predný svetlomet ľavý
Hlavný panel poistiek v motorovom priestore - 29 10 G3LA / G4LA / F3LA:

TCM / ECM;

Senzor polohy vačkového hriadeľa #1/#2;

Senzor kyslíka (vysoký)/(nízky);

Elektromagnetický ventil na čistenie nádrže;

Ventil na kontrolu oleja #1/#2;

Poistková skrinka a relé PCB (relé klimatizácie, relé ventilátora chladenia, relé štartovania);

B3LA:

PCM, c

Senzor polohy vačkového hriadeľa č. 1 / č. 2, s

Poistková skrinka a relé na doske PCB (relé klimatizácie, relé ventilátora chladenia);

Senzor kyslíka (vysoký)/(nízky);

Elektromagnetický ventil na čistenie nádrže;

Ventil na kontrolu oleja č. 1/č. 2;

Elektromagnetický ventil variabilného nasávania.
10 Predný svetlomet pravý
Hlavný panel poistiek v motorovom priestore - 30 20 Bobina zapaľovania;

Kondenzátor.

Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou)

Poistka Symbol Amperáže [A] Popis
POISTKA (typ lampy projektora) Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) 10 Poistková skrinka a relé PCB (relé klimatizácie)
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 2 20 Poistková skrinka a relé PCB (relé predného svetlometu (LO))
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 3 15 Poistková skrinka a relé na doske PCB (relé čerpadla paliva č. 1)
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 4 10 Poistková skrinka a relé PCB (relé klaksónu, relé klaksónu alarmu proti krádeži)
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 5 15 B3LA:

Poistková skrinka a relé PCB (relé čerpadla paliva č. 2)
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 6 10 Poistková skrinka a relé PCB (relé predného svetlometu (HI))
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 7 15 Poistková skrinka a relé PCB (relé riadenia motora, relé čerpadla paliva č. 1, relé čerpadla paliva č. 2 (F3LA));

Vstrekovač č. 1/č. 2/č. 3 (B3LA);

PCM.
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 8 10 B3LA:

PCM;

Poistková skrinka a relé PCB (relé riadenia motora).
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 9 10 TCM;

Spínač rozsahu mosta motora;

Lampa zadného nárazníka;

Súprava ukazovateľov;

BCM;

Lampa rezervy, ľavá a pravá;

Spínač svetla rezervy.
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 10 10 ECM;

Motor stierača predného skla;

Multifunkčný spínač.
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 11 10 Predný projektor ľavý
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 12 10 ECM/TCM/PCM;

Poistková skrinka a relé PCB (relé riadenia motora).
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 13 10 Predný projektor pravý
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 14 10 Poistková skrinka a relé na doske PCB (relé riadenia motora, relé klimatizácie, relé klimatizácie, relé ventilátora chladenia, relé štartovania);

ECM/PCM;

Ventil na kontrolu odvodu nádrže;

Ventil na kontrolu oleja č. 1;

Ventil na kontrolu oleja č. 2 (bez F3LA);

Senzor polohy vačkového hriadeľa č. 1;

Senzor polohy vačkového hriadeľa č. 2 (bez F3LA);

Elektromagnetický ventil variabilného nasávania (B3LA).
Panel poistiek v motorovom priestore (iba typ lampy s projektorovou hlavou) - 15 20 Bobina zapaľovania;

Kondenzátor.

O KIA Picanto (2012-2017)

KIA Picanto z rokov 2012 až 2017 je kompaktný mestský automobil, ktorý sa vyznačuje moderným dizajnom a efektívnym využitím priestoru. Tento model je obľúbený pre svoju spoľahlivosť a úspornosť, čo ho robí ideálnym pre mestské prostredie. KIA Picanto ponúka rôzne motorové možnosti, vrátane benzínových motorov s objemom 1,0 a 1,2 litra, ktoré poskytujú dostatočný výkon pre každodenné jazdy. Interiér vozidla je navrhnutý s dôrazom na pohodlie a funkčnosť, pričom ponúka moderné technológie a bezpečnostné prvky, ktoré zvyšujú komfort a bezpečnosť cestujúcich.

Schéma poistkovej skrinky KIA Picanto

Táto stránka zobrazuje schému poistkovej skrinky pre model KIA Picanto z rokov 2012 až 2017. V tomto vozidle sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie elektrických zariadení v aute, preto je dôležité venovať jej pozornosť a pravidelne kontrolovať jej stav.

Post correlati:

  1. KIA Sportage QL (2017-2019) – poistková skrinka
  2. Kia Sorento I (2002-2009) – poistková skrinka
  3. KIA Sportage (2000-2020) – poistková skrinka
  4. KIA Cadenza IG (2017-2018) – poistková skrinka
  5. KIA Stinger (2017-2022) – poistková skrinka
  6. KIA Cadenza VG (2011-2016) – poistková skrinka
  7. KIA Sportage 3 (SL) (2010-2015) – poistková skrinka
  8. Kia Ceed (ED) (2006-2012) – poistková skrinka
Leggere  Kia Ceed JD (2013-2015) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
