KIA Sportage QL (2017-2019) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky KIA Sportage QL (2017–2019), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
KIA Sportage – schéma panelu poistiek
Rok výroby: 2017, 2018, 2019
Poistka zapaľovača cigariet (zásuvka napájania) v KIA Sportage je poistka POWER OUTLET v paneli poistiek.

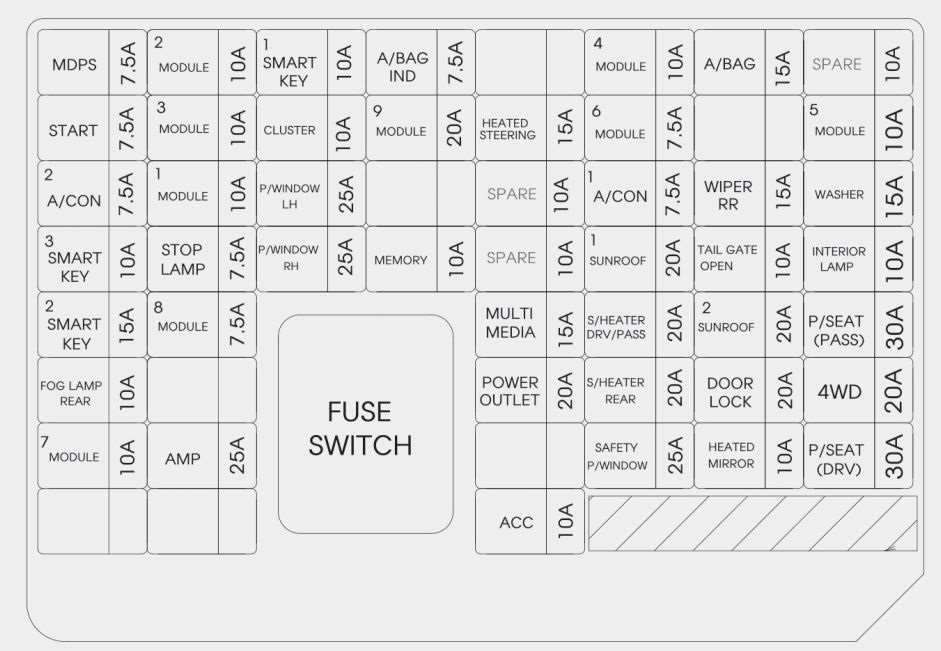

Prístrojová doska (panel poistiek na strane vodiča)
| Názov | Ampére [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 7,5 | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 2 | 10 | Svetlomety vľavo a vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SMART KEY 1 | 10 | Modul riadenia inteligentného kľúča / modul imobilizéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / BAG IND | 7,5 | Sada smeroviek;
[Audio a pokyny A/C] Núdzový spínač; [Audio & Auto A/C] Modul riadenia klimatizácie; [Navigácia] Svetlá Center Facia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 4 | 10 | Spínač konzoly;
Radar na detekciu mŕtveho uhla; AWD ECM; Núdzový spínač; BCM; Modul riadenia varovania o opustení jazdného pruhu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG | 15 | Modul riadenia SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| START | 7,5 | [Bez inteligentného kľúča a IMMO.]
Panel relé ICM (relé alarmu proti krádeži); Zapaľovanie; [S inteligentným kľúčom / IMMO.] Spínač rozsahu prevodovky; ECM; Modul riadenia inteligentného kľúča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 3 | 10 | Modul riadenia vyhrievania predných a zadných sedadiel;
Páka prevodovky ATM ILL; Modul riadenia prednej ventilácie; Klimatizácia a hlavná navigačná jednotka; Elektrochromatické zrkadlo; Audio; Modul riadenia klimatizácie; Multifunkčný konektor; Modul adaptívneho predného osvetlenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLUSTER | 10 | Sada smeroviek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 9 | 20 | Blok PCB
(poistka – ABS 3, POMPA SOTTOVUOTO 2, ECU 6, AEB, TCU 2, MODUL) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATED STEERING | 15 | BCM;
Vyhrievanie volantu |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 6 | 7,5 | Modul riadenia vyhrievania predných a zadných sedadiel;
Modul riadenia prednej ventilácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 5 | 10 | BCM;
Modul riadenia Smart Key |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / CON 2 | 7,5 | Modul riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 1 | 10 | BCM;
Páka prevodovky ATM. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / WINDOW LH | 25 | Hlavný spínač ovládača okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / CON 1 | 7,5 | Modul riadenia klimatizácie;
Ionizátor cluster; Blok pripojenia klimatizácie (relé ventilátora). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER RR | 15 | Motor zadného stierača;
Modul relé stierača ICM (relé zadného stierača). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WASHER | 15 | Multifunkčný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SMART KEY 3 | 10 | [Bez Smart Key]
Modul imobilizéra; [S inteligentným kľúčom] Modul riadenia inteligentného kľúča; Spínač tlačidla Štart / Stop. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STOP LAMP | 7,5 | Modul riadenia inteligentného kľúča;
Spínač brzdového svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / WINDOW RH | 25 | Hlavný spínač ovládania okien;
Spínač ovládania okna pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMORY | 10 | Bezdrôtová nabíjačka;
Sada indikátorov; Konektor na prenos dát; BCM; Modul relé ICM (vonkajšie zrkadlo – prelé ohýbania – rozloženie); Elektrochromatické zrkadlo; Modul riadenia klimatizácie; Spínač konzoly. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SUN ROOF 1 | 20 | Panoramatická strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAIL GATE OPEN | 10 | Relé zadného veka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INTERIOR LAMP | 10 | Osvetlenie kľúča zapaľovania a spínača upozornenia dverí;
Vnútorné osvetlenie; Lampa horného panelu; Predná lampa v slnečnej clone; Osobná zadná lampa; Lampa batožinového priestoru; Lampa odkladacej schránky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SMART KEY 2 | 15 | Modul riadenia Smart Key | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 8 | 7,5 | Elektromagnetický ventil kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTI MEDIA | 15 | Audio;
A / V a hlavná navigačná jednotka; Nabíjačka USB vzadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S / HEATER DRV / PASS |
20 | Modul riadenia vykurovania predných sedadiel;
Modul riadenia prednej ventilácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SUN ROOF 2 | 20 | Panoramatická strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / SEAT (PASS) | 30 | Manuálny spínač sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET | 20 | Napájacia zásuvka vpredu č. 1 (zapaľovač cigariet vpredu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HEATER REAR | 20 | Modul riadenia vykurovania zadného sedadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOOR LOCK | 20 | Relé zamykania a odomykania dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4WD | 20 | AWD ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE 7 | 10 | Spínač núdzových svetiel;
Inteligentný kľúč pre vodiča a vonkajšieho pasažiera; Senzor AEB. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | 25 | AMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SAFETY P/ WINDOW | 25 | Modul elektrického bezpečnostného okna vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATED MIRROR | 10 | Napájanie vonkajšieho zrkadla vodiča a pasažiera;
Modul riadenia klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / SEAT (DRV) | 30 | Manuálny spínač sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACC | 10 | Nabíjačka USB vzadu;
AMP; Spínač vonkajšieho zrkadla; Blok PCB (relé napájacej zásuvky); Modul riadenia Smart Key; Audio; A / V a hlavná navigačná jednotka; BCM; Bezdrôtová nabíjačka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

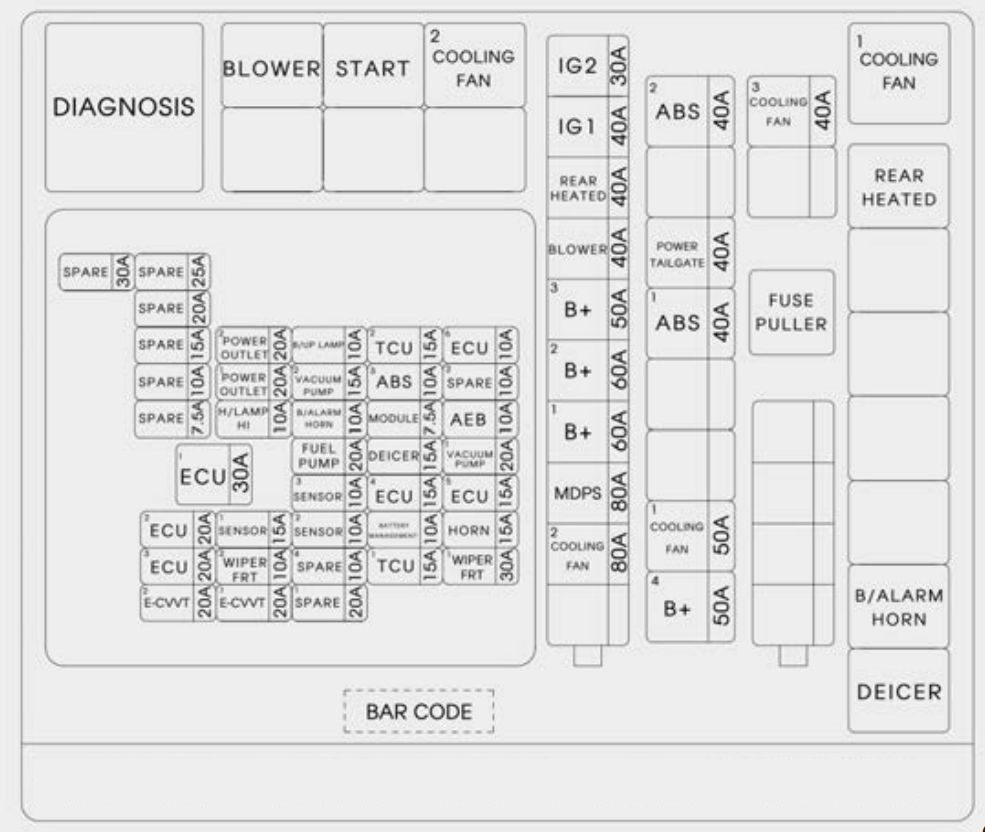

Panel poistiek motorového priestoru
| Názov | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTI FUSE | VENTILÁTOR CHLAĎENIA 2 | 80 | Motor ventilátora chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 80 | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B + 1 | 60 | Smart Junction Block (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), AMP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B + 2 | 60 | Blok inteligentného pripojenia (IPS 1 (5CH), MODUL 7, SMART KĽÚČ 2, SMART KĽÚČ 3, MODUL 8, LAMPÁ ŠTART) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B + 3 | 50 | Blok inteligentného pripojenia (poistka – SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER TYAR, SAFETY P / WINDOW;
Relé zdviháka okna. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FÚKANIE | 40 | Relé ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZADNÉ VYHRIEVANIE | 40 | Relé zadného vyhrievania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG1 | 40 | [Bez inteligentného kľúča]
Zapaľovanie; [S inteligentným kľúčom] Blok PCB (relé PDM (IG1) / PDM (ACC)). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG2 | 30 | Relé štartovania;
[Bez Smart Key] Spínač zapaľovania; [S Smart Key] Blok PCB (relé PDM (IG2)). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POISTKA | B + 4 | 50 | Blok inteligentného pripojenia (poistka – AWD, P / SEAT (DRV), P / SEAT (PASS), OTVORENÉ DVERA, BLOK DVERÍ, Relé automatického zariadenia na stratu prúdu) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR CHLAĎENIA 1 | 50 | Relé ventilátora chladenia 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 1 | 40 | Modul riadenia ESC;
Univerzálny kontrolný konektor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER TAIL GATE | 40 | Modul Power Tail Gate | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 2 | 40 | Modul ESC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR CHLAĎENIA 3 | 40 | Relé ventilátora chladenia 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E-CVVT 1 | 20 | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E-CVVT 2 | 20 | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STIERAČ FRT 1 | 30 | [Bez inteligentného kľúča]
Spínač zapaľovania; [S inteligentným kľúčom] Relé PDM (IG2). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 1 | 15 | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STIERAČ FRT 2 | 10 | BCM, PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 3 | 20 | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HORN | 15 | Relé klaksónu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BATTERY MANAGEMENT | 10 | Senzor batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR 2 | 10 | Relé čerpadla paliva;
Ventil na kontrolu oleja; Elektromagnetický ventil na vypúšťanie; Elektromagnetický ventil s variabilným prietokom; RCV kontrolný ventil. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR 1 | 15 | Lambda sonda (vysoká a nízka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 2 | 20 | Cievka zapaľovania # 1 / # 2 / # 3 / # 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 4 | 15 | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR 3 | 10 | Blok pripojenia E / R (relé chladiaceho ventilátora 1);
Zatvárací ventil tlmiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POMPA DEL CARBURANTE | 20 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AEB | 10 | Senzor AEB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULE | 7,5 | Spínač brzdového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/ALARM HORN | 10 | Blok pripojenia E / R (relé B/ALARM HORN) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H / LAMP HI | 10 | Relé H/LP s funkciou BI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 3 | 10 | Modul ESC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET 1 | 20 | Predná zásuvka napájania # 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 6 | 10 | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 2 | 15 | Spínač rozsahu prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/UP LAMP | 10 | Svetlo zadného nárazníka vľavo a vpravo;
Elektrochromatické zrkadlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER OUTLET 2 | 20 | Zadná zásuvka napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 1 | 30 | Relé riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DEICER | 15 | Blok pripojenia E / R (relé proti námraze) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POMPA A VUOTO 1 | 20 | Čerpadlo na vákuum | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POMPA A VUOTO 2 | 15 | Čerpadlo na vákuum;
Motor chladiaceho ventilátora; Spínač na vákuum. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé
| Názov relé | Typ |
| Relé ventilátora chladenia 1 | MINI |
| Relé odvlhčovača vzduchu zadného | MICRO |
| B / A Relé klaksónu | MICRO |
| Relé Deicer | MICRO |
| Relé ventilátora chladenia 2 | MICRO |
| Relé štartovania | MICRO |
| Relé ventilátora | MICRO |

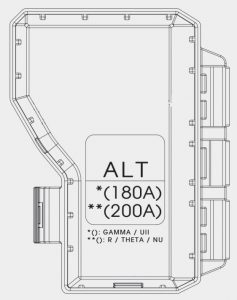

Panel poistiek motorového priestoru (viečko terminálov batérie)
O KIA Sportage QL (2017-2019)
KIA Sportage QL, vyrábaná v rokoch 2017 až 2019, je obľúbeným modelom medzi kompaktnými SUV. Tento model sa vyznačuje moderným dizajnom, priestranným interiérom a pokročilými technologickými funkciami, ktoré zvyšujú komfort a bezpečnosť jazdy. KIA Sportage QL je dostupná s rôznymi motorizáciami, vrátane benzínových a naftových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Tento model je tiež známy svojou spoľahlivosťou a robustnou konštrukciou, čo ho robí ideálnym pre rôzne jazdné podmienky.
Schéma poistkovej skrinky KIA Sportage QL
Táto stránka zobrazuje schému poistkovej skrinky pre model KIA Sportage QL, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pod kapotou a v interiéri vozidla, často pod palubnou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Schéma poistkovej skrinky vám pomôže identifikovať správne poistky a zabezpečiť ich správnu funkčnosť.
