Kia Optima III (2010-2015) – poistková skrinka
Kia Optima III – schéma poistkovej skrinky
Rok výroby: 2010 2011 2012 2013 2014 2015

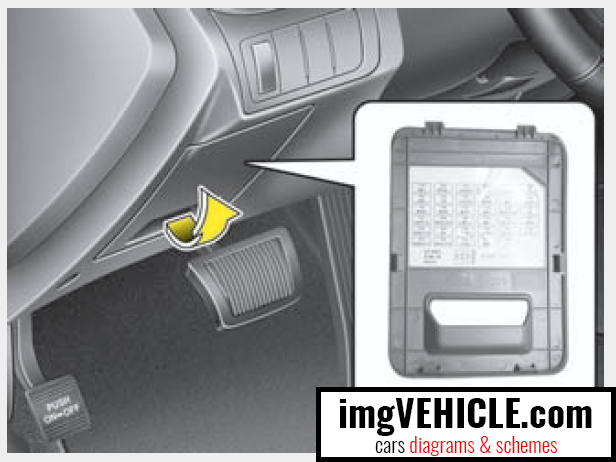

Poistky prístrojovej dosky
| Názov poistky | Hodnotenie poistky | Chránený obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Názov poistky | Hodnotenie poistky | Chránený obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULO3 | 7,5A | Elektromagnet kľúča, spínač športového režimu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM 1 | 25A | Inteligentná riadiaca jednotka kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRESE DI ALIMENTAZIONE | 15A | Predné napájacie zásuvky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULO 5 | 7,5A | Inteligentná riadiaca jednotka kľúča, relé vyhrievania zadných sedadiel LH/RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULO 2 | 7,5A | BCM, panoramatická strecha, senzor dažďa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STEMMA | 10 A | Pripojovacia skrinka I/P (relé batožinového priestoru), dvere nádrže a spínač zadného veka, LP batožinového priestoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ORE | 10 A | Hlavná jednotka A/V a navigácie, audio, inteligentná riadiaca jednotka kľúča, lampa na strope, atmosférická lampa Crash Pad, riadiaca jednotka klimatizácie, BCM, AMP, spínač napájania vonkajšieho zrkadla, atmosférická lampa dverí vodiča/cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/ACCENDINO | 15A | Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HTD STRG | 15A | Vyhrievanie volantu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON | 7,5A | Riadiaca jednotka klimatizácie, poistková skrinka a relé E/R (relé ventilátora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TERGICRISTALLO | 25A | Multifunkčný spínač, motor predného stierača, poistková skrinka a relé E/R (relé stierača, relé dažďa SNSR) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/SCALDAMENTO FRT | 20A | Vyhrievač podložky CCS vodiča/cestujúceho, modul vyhrievania sedadla vodiča/cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MIRR HTD | 10 A | Napájané vonkajšie zrkadlo vodiča/cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODULO 4 | 7,5A | Vyhrievanie predných sedadiel a spínač CCS, riadiaca jednotka CCS vodiča/cestujúceho, modul vyhrievania sedadla vodiča/cestujúceho, modul monitorovania tlaku pneumatík, audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG IND | 7,5A | Prístrojový panel (airbag IND.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INIZIO | 7,5A | Senzor inteligentného kľúča: relé alarmu proti krádeži / s inteligentným kľúčom: PCM, spínač rozsahu prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Názov poistky | Hodnotenie poistky | Chránený obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S/TEPLENIE ZAD | 15A | Relé vykurovania sedadiel zadných LH/RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KARNET P/SEDADLO | 20A | Manuálny spínač sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HMLOVÉ LP ZAD | 15A | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL 1 | 7,5A | Aktuátor zariadenia na vyrovnávanie svetlometov LH/RH, modul automatického vyrovnávania svetlometov, modul IMS vodiča, indikátor páky bankomatu, BCM, modul riadenia klimatizácie, elektrochromatické zrkadlo, modul asistencie pri udržiavaní jazdného pruhu, súprava indikátorov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRÁZDNO | 20A | Čerpadlo vákuum, spínač vákuum | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAŠKA | 15A | Kontrolná lampa, modul riadenia SRS, senzor klasifikácie hmotnosti pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/OKNO LH | 25A | Poistková skrinka I/P (relé okna vľavo napájané), modul bezpečnosti skla vodiča/pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | 30A | AMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM 2 | 7,5A | Tlačidlo Štart Stop, modul inteligentného riadenia kľúča, podpora pre kľúč | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 10 A | Modul riadenia EPS, spínač Crash Pad | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM3 | 7,5A | Modul inteligentného riadenia kľúča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/OKNO RH | 25A | Poistková skrinka I/P (relé okna vpravo napájané) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/SEDADLO VODIČA | 30A | Modul IMS vodiča, manuálny spínač sedadla vodiča, spínač bedrovej opory vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLINDÁŽ DR | 20A | Relé odomknutia s dvojitým obvodom, poistková skrinka I/P (relé zámku dverí, relé odomknutia dverí, zvukové relé smerovky) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OTVÁRATEĽNÝ STROP | 20A | Panoramatická strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG 1 | 20A | Poistková skrinka a relé E/R (poistky: ABS 3 10A, TCU 2 15A, ECU 4 10A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRIPOJENIE NAPÁJANIA AUDIO | 15A | Hlavná jednotka A/V a navigácie, audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MIESTNOSŤ PRIPOJENIA NAPÁJANIA LP | 10 A | Externá podpora inteligentného kľúča vodiča/pasažiera, modul IMS vodiča, relé automatického odpojenia lampy, lampa predných dverí vodiča/pasažiera, kľúč zapaľovania ILL. a spínač upozornenia dverí, modul riadenia klimatizácie, konektor dátového rozhrania, RF prijímač, BCM, elektrochromatické zrkadlo, súprava indikátorov, automatický senzor svetla a foto, modul monitorovania tlaku pneumatík | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

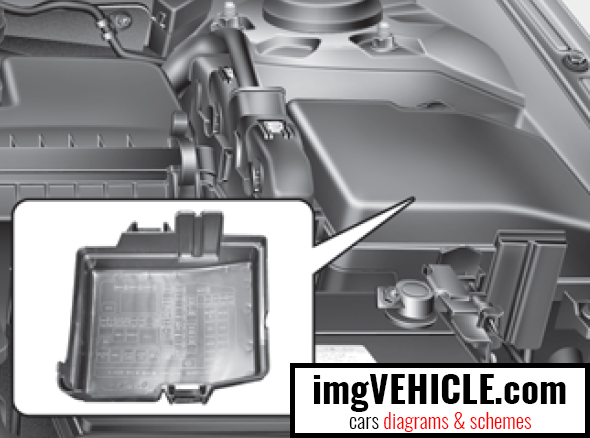

Motorový priestor
| Názov poistky | Hodnotenie poistky | Chránený obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Názov poistky | Hodnotenie poistky | Chránený obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP B+ 2 | 60A | Poistková skrinka I/P (P/SEAT DRV 30A, P/SEAT PASS 20A, AMP 30A, PDM 2 7,5 A, IPS 5, IPS 6, ARISU 2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B+ 4 (nepoužívané) | 60A | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN 2 | 40A | Poistková skrinka a relé E/R (relé štartovania), poistková skrinka a relé (relé PDM 3(IG 2)), spínač zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 1 | 40A | Modul ESC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POSTERIORE HTD (G4KJ)/ C/VENTILATORE ALTO (G4KH) | 40A/60A | E/RFuse a poistková skrinka relé (relé RR HTD) (G4KJ) Relé C/FAN (HI) (G4KH) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILATORE | 40A | Poistková skrinka a relé E/R (relé ventilátora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP B+ 1 | 60A | Poistková skrinka I/P (PDM 1 25A, MODULO 3 7,5A, S/HEATER FRT 20A, S/HEATER RR 15A TRUNK 10A, P/WDW LH 25A, P/WDW RH 25A), konektor napájania (AUDIO 15A)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDPS | 80A | Modul riadenia EPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TERGICRISTALLO | 10 A | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POSTERIORE HTD IND | 10 A | Modul riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMS | 10 A | Senzor batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 1 | 10 A | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FERMA LP | 10 A | Poistková skrinka a relé E/R (relé HAC), modul riadenia inteligentného kľúča, spínač svetla stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Názov poistky | Hodnotenie poistky | Chránený obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ANTIGELO | 10 A | Poistková skrinka a relé E/R (relé antigela) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GUARNIZIONE H/LP | 10 A | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LDC 1 | 30A | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/VENTILATORE | 40A | Poistková skrinka a relé E/R (relé C/ventilátor (HI), relé C/ventilátor (LO) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 2 | 30A | Univerzálny kontrolný konektor, modul ESC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LDC 2 | 30A | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CVVL (nepoužíva sa) / RR THD (G4KH) 40A RR relé HTD (G4KH) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP B+ 3 | 50A | Poistková skrinka I/P (konektor napájania (ROOM LP 10A), SOFFITTO APRIBILE 20A, DR LOCK 20A IPS 1, IPS 3, ARISU 1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN 1 | 40A | Poistková skrinka a relé (relé PDM 1 (ACC), relé PDM 2 (IG 1), spínač zapaľovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EMS | 40A | Poistková skrinka EMS (klaksón 15A, ECU 3 10A, ECU 1 30A, F/POMPA 20A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 4 | 10 A | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 2 | 15A | Spínač núdzových svetiel, senzor rýchlosti vozidla, spínač rozsahu motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 3 | 10 A | Poistková skrinka a relé E/R (relé HAC), spínač brzdového svetla, modul ESC, univerzálny kontrolný konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/UP LP | 10 A | Hlavná jednotka A/V a navigácie, audio, elektrochromatické zrkadlo, BCM, kombinované zadné svetlo (vstup) LH/RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON | 10 A | Modul riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Kia Optima III (2010-2015)
Kia Optima III, vyrábaná v rokoch 2010 až 2015, je elegantný sedan, ktorý kombinuje moderný dizajn s pokročilými technologickými prvkami. Tento model je známy svojou priestrannosťou a komfortom, čo ho robí ideálnym pre rodinné cestovanie. Kia Optima III ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Vďaka svojim bezpečnostným funkciám a spoľahlivosti sa tento model stal obľúbeným medzi vodičmi, ktorí hľadajú spoľahlivé a štýlové vozidlo.
Schéma poistkovej skrinky Kia Optima III
Táto stránka zobrazuje schému poistkovej skrinky pre model Kia Optima III, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkovej skrinky v tomto aute sú pod kapotou a v interiéri, zvyčajne pod prístrojovou doskou. Diagramy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii.
