Kia Ceed 3 CD (2018-2022) – poistková skrinka

Peter Novák

Kia Ceed 3 (CD) – schéma poistky

Rok výroby: 2018, 2019, 2020, 2021, 2022.

Poistky zapaľovača cigariet (zásuvka napájania) v Honda Accord sú poistky 46 (20A) v poistkovej skrinke prístrojovej dosky.

V kabíne

V kabíne
Nachádza sa pod prístrojovou doskou na strane vodiča

V kabíne - 2

Nr Popis
1 Rezerva 10A
2 10A Modul riadiacej jednotky IMS (systém integrovaného pamäťového modulu);

Modul riadenia klimatizácie;

Modul napájania zadného dverí.
3 10A Aktívny modul nasávania;

Diagnostický konektor;

Sada indikátorov;

Spínač núdzových svetiel;

Poistková skrinka relé ICM (integrovaný modul) (skladacie/rozšíriteľné relé vonkajších zrkadiel);

Senzor svetla a fotobunky;

Spínač konzoly;

Externý podporný modul inteligentného kľúča na strane vodiča/cestujúceho.
4 10A Relé zadného dverí
5 25A Ovládanie okna pravého
6 25A Ovládanie okna ľavého
7 25A Modul pamäťového systému sedadla vodiča (IMS);

Manuálny spínač sedadla vodiča.
8 7,5A Modul inteligentného riadenia parkovacej asistencie;

Spínač airbagu;

Integrovaná riadiaca jednotka karosérie (IBU).
9 10A Rezerva
10 10A Modul núdzového volania systému ERA-GLONASS
11 20A Modul riadenia vykurovania zadného sedadla
12 10A Externé napájanie zrkadla;

Riadič a modul riadenia klimatizácie na strane cestujúceho.
13 20A Vyhrievané predné sedadlo
14 25A Zosilňovač audio signálu;

Zosilňovač (AMP).
15 15A DC/DC menič s nízkym napätím (audio systém/AMP (zosilňovač));

Hlavná audio jednotka;

Audio/video a navigácia.
16 10A Elektrická parkovacia brzda;

Modul riadenia vykurovania zadných sedadiel;

Modul pripojenia núdzových volaní ERA-GLONASS;

Elektrochromatické zrkadlo;

Hlavná audio riadiaca jednotka;

Audio/video a navigácia;

Osvetlenie páky automatickej prevodovky;

Modul riadenia klimatizácie;

DC/DC menič s nízkym napätím (audio systém/AMP (zosilňovač));

Modul riadenia vykurovania predných sedadiel;

Modul riadenia ventilácie predných sedadiel;

Modul pamäťového systému sedadla vodiča (IMS);

Prepínanie svetlometov na ľavej a pravej bočnej podpore.
17 15A Zadný stierač
18 20A Zámok dverí
19 15A Integrovaná riadiaca jednotka karosérie (IBU)
20 10A Integrovaná riadiaca jednotka karosérie (IBU);

Spínač brzdových svetiel.
21 10A Modul riadenia vykurovania predného sedadla;

Modul riadenia ventilácie predného sedadla.
22 25A Zapaľovanie;

Panel pripojenia v motorovom priestore (poistka – ECU5, SENSOR4, ABS3, TCU2).
23 10A Stierač čelného skla
24 Klimatizácia 7,5A
25 Airbag 10A
26 15A Ovládanie okna
27 Rezerva 10A
28 Rezerva 25A
29 Rezerva 25A
30 7,5A Elektrický posilňovač riadenia
31 7,5A Modul riadenia vykurovania zadného sedadla;

Modul riadenia vykurovania predného sedadla;

Modul riadenia ventilácie predného sedadla;

Vyhrievač trysky;

PANEL PRIPOJENIA MOTOROVÉHO PRIESTORU (relé stretávacích svetiel, relé svetlometov);

Relé DCU (riadiaca jednotka dávkovania);

Chladenie motora ventilátorom.
32 20A Otváracia strecha
33 20A Otváracia strecha
34 7,5A Prístrojová doska
35 7,5A Spínač športového režimu;

Spínač brzdových svetiel.
36 7,5A Štartovanie
37 15A Rezerva
38 7,5A Integrovaná riadiaca jednotka karosérie (IBU)
39 Indikátor airbagu 7,5 A
40 7,5A Integrovaná riadiaca jednotka karosérie (IBU)
41 10 A Hlavná audio riadiaca jednotka;

A/V a navigácia;

DC/DC menič s nízkym napätím (audio systém/AMP (zosilňovač)).
42 15A Modul riadenia pasívneho bezpečnostného systému
43 Rezerva 10A
44 10A Panel pripojenia motorového priestoru (relé ventilátora);

Modul riadenia klimatizácie;

Odpor ventilátora;

Motor ventilátora.
45 15A Audio;

Hlavná audio riadiaca jednotka A/V a navigácia;

Modul riadenia klimatizácie;

DC/DC menič s nízkym napätím, (Audio/AMP (zosilňovač)).
46 20A Zásuvka zapaľovača na ľavej podpore
Číslo Popis
1 Rezerva 10A
2 10A Modul riadiacej jednotky IMS (systém integrovaného pamäťového modulu);

Modul ovládania klimatizácie;

Modul napájania zadného veka.
3 10A Aktívny modul nasávania;

Diagnostický konektor;

Sada ukazovateľov;

Spínač núdzových svetiel;

Poistková skrinka relé ICM (integrovaný modul) (skladacie/rozšíriteľné relé vonkajších zrkadiel);

Senzor svetla a fotobunky;

Spínač konzoly;

Externý podporný modul inteligentného kľúča na strane vodiča/cestujúceho.
4 10A Relé zadného veka
5 25A Ovládanie okien pravé
6 25A Ovládanie okien ľavé
7 25A Modul pamäťového systému sedadla vodiča (IMS);

Manuálny spínač sedadla vodiča.
8 7,5A Modul inteligentného ovládania parkovacej asistencie;

Spínač airbagu;

Integrovaná riadiaca jednotka karosérie (IBU).
9 10A Rezerva
10 10A Modul núdzového volania systému ERA-GLONASS
11 20A Modul ovládania vyhrievania zadného sedadla
12 10A Napájanie externého zrkadla;

Ovládač a modul ovládania klimatizácie na strane cestujúceho.
13 20A Vyhrievané predné sedadlo
14 25A Zosilňovač audio signálu;

Zosilňovač (AMP).
15 15A DC/DC menič s nízkym napätím (audio systém/AMP (zosilňovač));

Hlavná audio jednotka;

Audio/video a navigácia.
16 10A Elektrická parkovacia brzda;

Modul ovládania vyhrievania zadných sedadiel;

Modul prepojenia núdzových volaní ERA-GLONASS;

Elektrochromatické zrkadlo;

Hlavná audio kontrolná jednotka;

Audio/video a navigácia;

Osvetlenie páky automatickej prevodovky;

Modul ovládania klimatizácie;

DC/DC menič s nízkym napätím (audio systém/AMP (zosilňovač));

Modul ovládania vyhrievania predných sedadiel;

Modul ovládania ventilácie predných sedadiel;

Modul pamäťového systému sedadla vodiča (IMS);

Prepínanie svetlometov na ľavom a pravom bočnom podpere.
17 15A Zadný stierač
18 20A Zámok dverí
19 15A Integrovaná riadiaca jednotka karosérie (IBU)
20 10A Integrovaná riadiaca jednotka karosérie (IBU);

Spínač brzdových svetiel.
21 10A Modul ovládania vyhrievania predného sedadla;

Modul ovládania ventilácie predného sedadla.
22 25A Zapaľovanie;

Panel prepojenia v motorovom priestore (poistka – ECU5, SENSOR4, ABS3, TCU2).
23 10A Stierač čelného skla
24 Klimatizácia 7,5A
25 Airbag 10A
26 15A Ovládanie okien
27 Rezerva 10A
28 Rezerva 25A
29 Rezerva 25A
30 7,5A Elektrické posilňovanie riadenia
31 7,5A Modul ovládania vyhrievania zadného sedadla;

Modul ovládania vyhrievania predného sedadla;

Modul ovládania ventilácie predného sedadla;

Vyhrievač trysky;

Panel prepojenia motorového priestoru (relé stretávacích svetiel, relé svetlometov);

Relé DCU (riadiaca jednotka dávkovania);

Chladenie motora ventilátorom.
32 20A Otváracia strecha
33 20A Otváracia strecha
34 7,5A Prístrojová doska
35 7,5A Spínač športového režimu;

Spínač brzdových svetiel.
36 7,5A Štartovanie
37 15A Rezerva
38 7,5A Integrovaná riadiaca jednotka karosérie (IBU)
39 Ukazovateľ airbagu 7,5 A
40 7,5A Integrovaná riadiaca jednotka karosérie (IBU)
41 10 A Hlavná audio kontrolná jednotka;

A/V a navigácia;

DC/DC menič s nízkym napätím (audio systém/AMP (zosilňovač)).
42 15A Modul ovládania pasívneho bezpečnostného systému
43 Rezerva 10A
44 10A Panel prepojenia motorového priestoru (relé ventilátora);

Modul ovládania klimatizácie;

Odpor ventilátora;

Motor ventilátora.
45 15A Audio;

Hlavná audio kontrolná jednotka A/V a navigácia;

Modul ovládania klimatizácie;

DC/DC menič s nízkym napätím, (Audio/AMP (zosilňovač)).
46 20A Zapaľovač cigariet na ľavom podpere

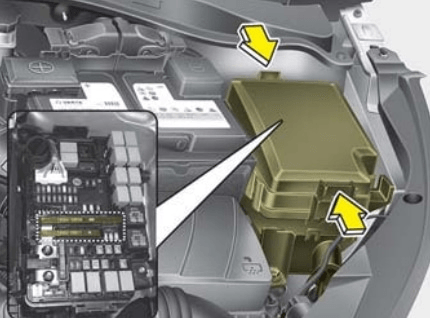

V motorovom priestore

V motorovom priestore
Nachádza sa na ľavej strane motorového priestoru

V motorovom priestore - 2

V motorovom priestore - 3
Na pozitívnom termináli batérie sa nachádza samostatná poistka s vysokým výkonom.
