UAZ Hunter 469
UAZ Hunter (UAZ-315195)
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013, 2014, 2015, 2016, 2017, 2018, 2019
Poistková skrinka
Nachádza sa pod prístrojovou doskou, priamo nad volantom.

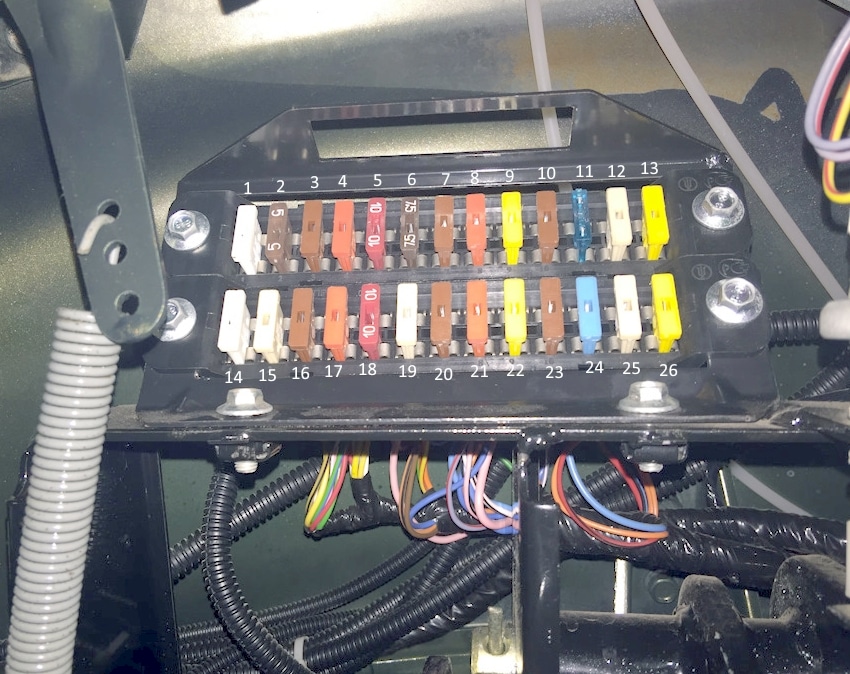

Foto diagramu
Popis
| 1 | Rezerva 25A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5A Bočné svetlo vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5A Svetlomety, stretávacie, vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10A Svetlomety, diaľkové, na pravej strane | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5A Hmlové svetlo, pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5A Svetlo poistkovej skrinky, zásuvka pre prenosnú lampu; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5A Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10A Smerovky v režime núdzového varovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20A Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5A Osvetlenie evidenčnej tabule, osvetlenie prístrojov, spínače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Zapaľovač cigariet 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 5A Hmlové svetlo vzadu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10A Rádiový prijímač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Rezerva 25A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5A Bočné svetlo naľavo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5A Hmlové svetlá naľavo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10A Svetlomet naľavo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5A Predné hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 5A Svetlo cúvania, naľavo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5A Smerovky v režime smeroviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Ohrievač 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20A Motor stierača, predný umývač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5A Stropné svetlá, lampa v motorovom priestore | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15A Rezerva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 5A Prístroje a signalizačné zariadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10A Doplnková pumpa vykurovacieho systému UAZ 315148 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistka pre zapaľovač cigariet je číslo 11 na 15A.
Poistková skrinka
Nachádza sa pod panelom, blízko ľavého výfuku.
Diagram
Účel
- relé svetlometov s tlmenými svetlami
- relé svetlometov s diaľkovými svetlami
- relé spínača hmlových svetiel
- relé stierača zadného okna
- relé pre zapnutie zadného hmlového svetla
- relé predného stierača
- Aktivuje relé spínača signálu

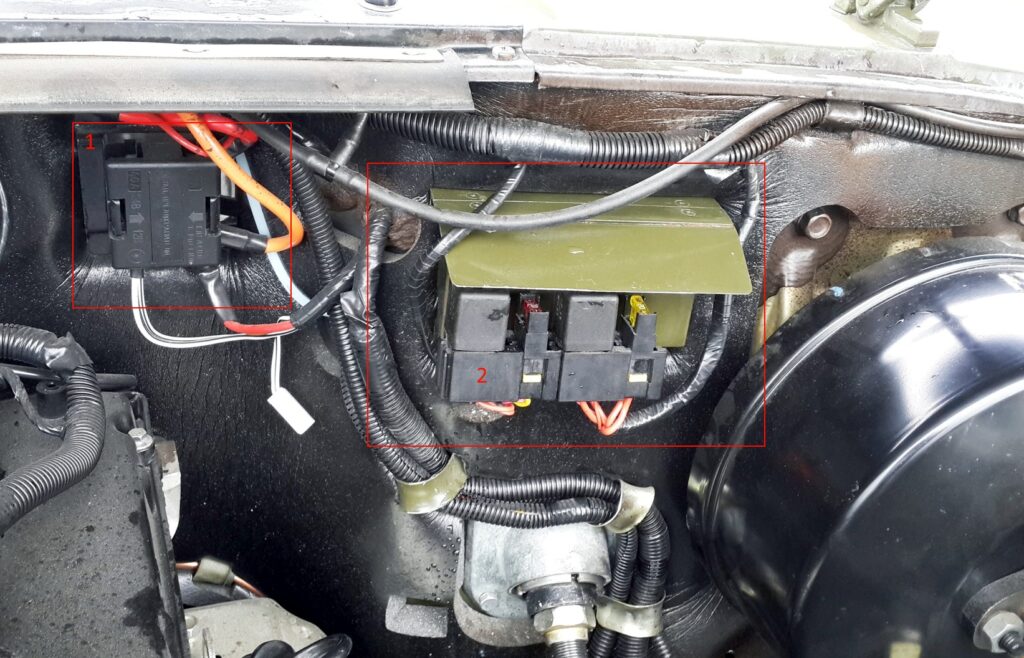

Motorový priestor
Poloha
Poistková skrinka

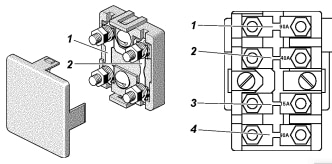

Poistková skrinka výkonu (1) sa skladá z poistiek s vysokým výkonom. V vozidlách UAZ 315143 a UAZ 315148 sa skladá z 4 poistiek, v ostatných 2.
Diagram
Stretnutie
Typ 1
- 40A vonkajšie osvetlenie
- 90A spínač zapaľovania svorky 30
Typ 2
- 90A spínač zapaľovania svorky 30
- 40A vonkajšie osvetlenie
- 15A Ohrievanie filtra paliva
- 90/60A zapaľovacie sviečky
Poistková skrinka
(2) Tu sa nachádzajú relé a poistky systému riadenia motora a vstrekovania paliva.

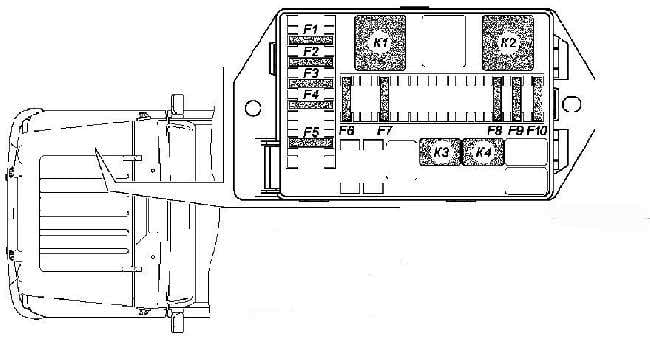

Prídavná skrinka
Používa sa hlavne v dieselových motoroch UAZ-315195, 315148.
Diagram
Účel
| K1 | Relé motorového priestorového štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K2 | Relé hlavné 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KZ | Relé hlavné 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K4 | Relé ohrievača paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Napájanie palubné 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Napájanie palubné 30A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 25A Relé ohrievania paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Diagnostika 5A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 20A Relé motorového priestorového štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Senzor prietoku vzduchu 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Jednotka riadenia 5A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15A Relé hlavné 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10A Relé hlavné 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 25A Relé hlavné 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
