KIA Cadenza IG (2017-2018) – poistková skrinka
KIA Cadenza (IG) (2017-2018) – schéma poistky
Rok výroby: 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v KIA Sorento (2018) je poistka F37 v poistkovej skrinke (blok PCB).

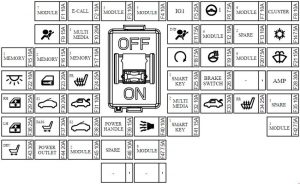

Panel poistiek palubnej dosky
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | Modul dverí vodiča;
Modul dverí pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | Modul MTS E-Call | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Spínač svetiel stop;
BCM; spínač športového režimu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Spínač konzoly;
Radar detekcie mŕtveho uhla vľavo a vpravo; BCM; Inteligentný tempomat; Palivo a spínač otvorenia batožinového priestoru; Upozornenie na opustenie jazdného pruhu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 25 | Blok konektorov E / R (poistka F36, F41, F42) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 7.5 | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Spínač klimatizácie;
Modul riadenia klimatizácie; Elektrochromatické zrkadlo; Svetlomet vľavo / vpravo; Modul automatického vyrovnávania svetlometov; Modul riadenia vykurovania predných sedadiel; Modul riadenia ventilácie predného sedadla; Modul riadenia vykurovania zadných sedadiel; A / V & Hlavná jednotka navigácie; Modul E-Call MTS; Modul IMS vodiča; Indikátor páky prevodovky ATM; Univerzálny kontrolný konektor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10 | Súprava indikátorov;
Displej Head-Up. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15 | Modul riadenia SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 | IGPM (poistka F32);
Hlavná audio jednotka; A / V a navigácia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 7.5 | Spínač klimatizácie;
Súprava indikátorov, |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | Modul inteligentného riadenia kľúča;
Modul imobilizéra, |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 7.5 | Spínač klimatizácie;
Modul riadenia klimatizácie; Ionizátor; Blok konektorov E / R (RLY.I). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Displej Head-Up;
Súprava indikátorov; Bezdrôtová nabíjačka; Analógové hodiny; BCM; Senzor dažďa; Modul dverí vodiča; Modul elektrického batožinového priestoru; Modul dverí pasažiera; Spínač klimatizácie; Modul riadenia klimatizácie; Indikátor bezpečnosti. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 15 | Modul dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Modul dverí pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 7.5 | Spínač rozsahu mosta motora;
ECM / PCM. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 7.5 | Jednotka priestorového videnia;
Modul riadenia vykurovania zadných sedadiel; Modul riadenia vykurovania predných sedadiel; Modul riadenia ventilácie predných sedadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | Multifunkčný spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 10 | Žiarovka odkladacej schránky;
Žiarovka pre nohy pasažiera; Žiarovka pre nohy vodiča; Žiarovka v batožinovom priestore; Spínač žiarovky toalety vpredu vľavo a vpravo; Žiarovka horného konzoly, Žiarovka vnútorná; Žiarovka osobná zadná vľavo a vpravo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 20 | Relé blokovania a odblokovania dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 25 | Modul kontroly vykurovania predného sedadla;
Modul kontroly ventilácie predného sedadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10 | Spínač tlačidlo Štart / Stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 10 | Spínač svetla stop;
Modul imobilizéra; Modul inteligentnej kontroly kľúča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 30 | AMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 25 | Modul elektrického okna bezpečnosti pasažiera;
Spínač zadného okna vpravo |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 | Jednotka kontroly otváracej strechy (sklo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 10 | Relé batožinového priestoru;
Palivo a spínač otvorenia batožinového priestoru; Blok konektorov E / R (RLY.H). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 | Monitor predný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 30 | Modul batožinového priestoru výkon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 25 | Modul kontroly vykurovania zadných sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 10 | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 25 | Spínač zadného okna vľavo;
Modul okna bezpečnosti vodiča |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 30 | Spínač manuálneho nastavenia sedadla pasažiera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 | Jednotka kontroly otváracej strechy (rolka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 15 | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 10 | Relé klaksónu alarmu proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 15 | Modul Smart Key Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 7.5 | Konektor pripojenia dát;
Spínač núdzových svetiel; Spínač konzoly. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 30 | Spínač manuálneho sedadla vodiča;
Modul IMS vodiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 20 | Zásuvka napájania predná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 10 | Spínač konzoly zadného sedadla;
AMP; Modul priestorového pohľadu; BCM; Modul E-Call MTS; Modul kontroly klimatizácie; Analógové hodiny; Bezdrôtová nabíjačka; Spínač klimatizácie; Modul inteligentnej kontroly kľúčov; Audio; Monitor predný; AA / & Hlavná jednotka navigácie; Blok konektorov E / R (RLY.5). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 10 | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 7.5 | BCM;
Modul inteligentnej kontroly kľúča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek v motorovom priestore
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 80 | Jednotka MDPS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 60 | IGPM (poistka F28, IPS1, IPS3, IPS5, IPS8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 50 | Blok konektorov E / R (RLY.1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 50 | IGPM (poistka F42, IPS2, IPS4, IPS6, IPS7) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 50 | Blok konektorov E / R (RLY.12) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 40 | Modul kontroly ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 40 | Nie je použité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Bez Smart Key: b
Blok konektorov E / R (RLY.6); Spínač zapaľovania; So Smart Key: Blok konektorov E / R (RLY.6), blok PCB, (relé IG2). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 80 | BLOK PCB
(poistka F39, F38, F47, F52, relé motora) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 60 | IGPM
(poistka F29, F30, F31, F33, F34, F36, F37, F38, F40, F43) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 60 | Blok konektorov E / R (RLY.2, RLY.3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 50 | IGPM (poistka F23, F24, F25, F26, F41,
Relé prúdu úniku autocut). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | BLOK PRIPOJENÍ E / R (RLY.5) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 40 | Bez smart key:
Spínač zapaľovania so smart key: blok PCB, (IG1, relé ACC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30 | Modul kontroly ESP;
Univerzálny ovládací konektor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 30 | Blok konektorov E / R (RLY.8) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 40 | Nie je použité | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 15 | TCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10 | Inteligentný tempomat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 10 | Senzor batérie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 20 | Blok konektorov E / R (RLY.9) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 10 | Blok konektorov E / R (RLY.7) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 10 | Modul riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 10 | Spínač klimatizácie;
Externé zrkadlo napájané vodiča a pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.01 | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.02 | Relé ventilátora chladenia 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.03 | Relé ventilátora chladenia 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.04 | Relé E-Cvvt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.05 | Relé výstupu napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.06 | Relé štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.07 | Relé B.UP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.08 | H / LAMP Relé stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.09 | Relé odmrazovania predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.11 | Relé doplnenia paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.12 | Relé vyhrievania zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

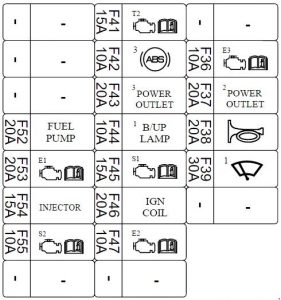

Blok PCB (schéma poistiek v motorovom priestore)
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 20 | Presa napájania predná a zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 | Blok PCB (relé klaksón) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 30 | Blok PCB (relé výkonu stierača) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 15 | TCM, spínač rozsahu mosta motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 10 | Modul riadenia ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20 | Presa napájania zadná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | 10 | Zrkadlo elektrochromatické;
Monitor predný; Audio; Žiarovka zadná kombinovaná (IN) ľavá a pravá; Modul MTS E-Call. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | 15 | Senzor kyslíka č. 1 ~ č. 4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | 20 | Štartér č. 1 ~ č. 6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 10 | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | 20 | Blok PCB (relé čerpadla paliva) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 20 | ECM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | 15 | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F55 | 10 | Elektromagnetický ventil s variabilným výkonom č. 1, č. 2;
Elektronický termostat; Elektromagnetický ventil kontrola fúkania; Elektromagnetický ventil tlak oleja; Ventil kontrola oleja č. 1 ~ č. 4; Blok konektorov E / R (RLY.2, RLY.3); Blok dosky (Relé čerpadla paliva). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

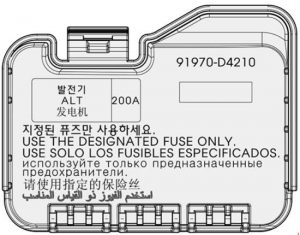

Poistka hlavná
O KIA Cadenza IG (2017-2018)
KIA Cadenza IG z rokov 2017-2018 je elegantný a priestranný sedan, ktorý ponúka komfort a moderné technológie. Tento model je známy svojím sofistikovaným dizajnom a kvalitným spracovaním interiéru. Pod kapotou môžeme nájsť rôzne motorizácie, pričom najčastejšie sa stretávame s výkonným 3,3-litrovým V6 motorom, ktorý poskytuje plynulú jazdu a dostatočný výkon pre každodenné potreby. KIA Cadenza IG je vybavená množstvom bezpečnostných a asistenčných systémov, ktoré zvyšujú pohodlie a bezpečnosť cestujúcich.
Schéma poistkovej skrinky KIA Cadenza IG
Táto stránka zobrazuje schému poistkovej skrinky pre model KIA Cadenza IG, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. Poistková skrinka sa v tomto modeli obvykle nachádza pod prístrojovou doskou na strane vodiča a v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Správne pochopenie schémy poistkovej skrinky je kľúčové pre efektívnu údržbu a riešenie problémov s elektrickými zariadeniami vo vozidle.
