KIA Carens (UN) (2006-2013) – poistková skrinka

KIA Carens (UN) (2006-2013) – schéma poistkovej skrinky

Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013

Poistková skrinka kabína

Poistka	ZA	Chránený obvod
HEAD LP	10	Relé svetlometov, senzor AQS, aktívátor HLLD, relé vykurovania PTC, relé vykurovania filtra paliva
FRT. TERGICRISTALLO	25	Relé stierača, motor stierača, spínač multifunkcie
FRT.FOG	15	Relé predných hmlových svetiel
DR.LOCK	25	Relé zamykania/odomykania dverí
HAZARD	15	Spínač núdzového svetla, relé núdzového svetla
T.GATE	15	Spínač strešného nosiča, relé zadného veka
MIRR.HTD	10	Motor vonkajšieho zrkadla a odmrazovač, modul riadenia klimatizácie
MODUŁ-2	10	Otvoriteľná strecha, senzor dažďa, relé vykurovania sedadla, elektrochromatické zrkadlo, BCM
A. CON	10	Modul riadenia klimatizácie, relé ventilátora
A / CON-2	10	Modul riadenia klimatizácie (Auto)
RR.WIPER	15	Motor zadného stierača, relé zadného stierača, spínač multifunkcie
STOP LP	15	Spínač brzdových svetiel
ATM K / LOCK	10	Spínač športového režimu, konektor na prenos dát, modul riadenia klimatizácie, univerzálny kontrolný konektor
START	10	Relé alarmu proti krádeži
RR.FOG	15	Relé zadných hmlových svetiel
W.DEICER	15	Relé odmrazovača čelného skla

P-OUTLET-FRT	20	Prekrytie napájania predné
SECURITY PWR	25	Motor okna bezpečnosti
PSEAT-LH / RH	30	Spínač manuálneho nastavenia sedadla vodiča
TAIL RH	10	Svetlomet pravý, kombinované zadné svetlo pravé, lampa na evidenčné číslo, modul riadenia DRL
A.BAG IND	10	Sada ukazovateľov
GROUP	10	Sada ukazovateľov, počiatočný vzbudzovací odpor
C. ACCENDINO	15	Zapaľovač cigariet
P.WDW-RH / LH	25	Hlavný spínač zdviháka okien, spínač zdviháka okna RH / LH
P.WDW-LH / RH	25	Hlavný spínač zdviháka okien, spínač zdviháka okna LH / RH
TAIL LEFT	10	Svetlomet LH, kombinované zadné svetlo LH, relé predných hmlových svetiel
BAG	15	Modul riadenia SRS
MODUŁ 1	10	Modul riadenia blokovania klávesov bankomatu, akustický signál návratu, spínač ESP, BCM, modul automatického riadenia osvetlenia
TAIL TELL	10	Digitálny hodinový stroj, spínač PAB
T.SIG	10	Havarijný spínač
D. CLOCK	10	Spínač napájania vonkajšieho zrkadla, audio, BCM, digitálny hodinový stroj, modul riadenia blokovania bankomatu
AUDIO	15	Audio
MEMORY	15	BCM, chorý spínač kľúča, digitálny hodinový stroj, relé sklopného zrkadla, sada ukazovateľov, lampa na pohostinnosť, modul riadenia klimatizácie

Poistková skrinka

Č.	Chránený obvod
1	–
2	SEDADLO S OHRIEVANÍM
3	SVETLOMET ZADNÉ HMLOVÉ
4	SENZOR DÉŠTE
5	ZRKADLO SKLADACIE
6	DEFOGGER ČELNÉHO SKLA
7	HÁZARD
8	KLAKSON ANTIVANDALIZMUS
9	ALARM ANTIVANDALIZMUS

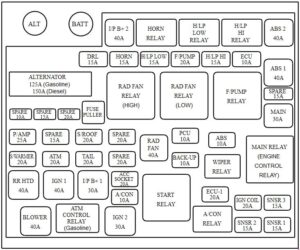

Poistková skrinka v motorovom priestore

1. Relé klaksónu
2. Relé svetlometov (ľavá strana)
3. Relé svetlometov (horné)
4. Relé chladiacej nádrže (horné)
5. Relé chladiacej nádrže (dolné)
6. Relé čerpadla paliva
7. Hlavné relé
8. Relé stierača
9. Relé klimatizácie
10. Relé štartovania
11. Relé zapaľovania
12. Relé ohrievača PTC č. 1
13. Relé ohrievača PTC č. 2
14. Relé ohrievača PTC č. 3
15. Relé ohrievača filtra paliva

Poistka	ZA	Chránený obvod
ALTERNÁTOR	125	Benzín: generátor
	150	Nafta: generátor
l / P B + 2	40	Poistková skrinka l / P
ABS 2	40	Modul riadenia ABS / ESP
ABS 1	40	Modul riadenia ABS / ESP
VENTILÁTOR	40	Relé ventilátora
RR HTD	40	Relé zadného vyhrievača
IGN 1	40	Spínač zapaľovania (ACC, IG1)
RAD FAN	40	Relé ventilátora chladiča (NÍZKE) / (VYSOKÉ)
HLAVNÝ	30	Relé riadenia motora
IGN 2	30	Spínač zapaľovania (IG2, ŠTART), relé štartovania
l / P B + 1	30	Poistková skrinka l / P
S / VYHRIATIE	20	Relé vyhrievania sedadla
PRESE ACC	20	Zásuvky napájania vzadu
bancomat	20	Relé riadenia ATM
S / OTVÁRATEĽNÁ STRECHA	20	Modul riadenia otvárateľnej strechy

P / AMP	25	Amp
F / POMPA	20	Relé čerpadla paliva
COIL DI ACCENSIONE	20	Zapálenie (benzín)
ECU-1	20	ECM
TAIL	20	Relé zadných svetiel
DRL	15	Modul riadenia DRL
CLACSON	15	Relé klaksónu, relé klaksónu proti krádeži
BASSO H / LP	15	Relé svetlometov (nízky)
H / LP ALTO	15	Relé svetlometov (vysoký)
SNSR 1	15	D4EA: Modul riadenia imobilizéra, senzor polohy vačkového hriadeľa, aktívátor regulácia škrtacej klapky D4FB: senzor polohy vačkového hriadeľa, modul riadenia imobilizéra G4KA: senzor hmotnostného prietoku vzduchu, elektromagnetický ventil na čistenie nádrže, senzor polohy vačkového hriadeľa, senzor polohy kľukového hriadeľa, aktívátor regulácie voľnobehu, modul riadenia imobilizéra, ventil na kontrolu oleja G4FC: vstrekovač č. 1 ~ č. 4, modul riadenia imobilizéra
SNSR 2	15	D4EA: Aktívátor EGR, relé čerpadla paliva, poistková skrinka del konnettore fusibile ( RELÉ DELLE CANDOLINE, RELÉ DEL RISCALDATORE PTC # 1) D4FB: Aktívátor VGT, ventil na reguláciu tlaku paliva, relé čerpadla paliva, poistková skrinka del konnettore fusibile ( RELÉ DELLE CANDOLINE , RELÉ DEL RISCALDATORE PTC # 1) ) G4KA: Relé čerpadla paliva, senzor kyslíka predný/zadný G4FC: Relé čerpadla paliva, aktívátor regulácia voľnobehu, ventil na kontrolu oleja
SNSR 3	15	D4EA: Relé klimatizácie, sonda lambda, relé ventilátora chladiča (vysoký / nízky ), spínač svetiel brzdových svetiel D4FB: spínač svetiel brzdových svetiel, solenoid obchádzania chladenia EGR, sonda lambda, relé klimatizácie, relé ventilátora chladiča (vysoký / nízky ) G4KA : Vstrekovač č. 1 ~ č. 4, Relé A / CON G4FC: Senzor kyslíka (vysoký / nízky), senzor polohy vačkového hriadeľa, relé A / CON, elektromagnetický ventil na kontrolu obchádzania
ECU	10	TCM (D4EA), alternátor (D4EA), ECM (G4KA, G4FC M / T)
PCU	10	ECM / PCM, relé ventilátora chladiča (VYSOKÝ / NÍZKY) (G4KA, G4FC), generátor impulzov “ A ” B ”, senzor prietoku vzduchu (D4EA / D4FB), spínač svetla brzdových svetiel (G4KA, G4FC), senzor upozornenia na filter paliva ( D4EA / D4FB)
ABS	10	Modul riadenia ABS / ESP, univerzálny konektor riadenia
CREARE UNA COPIA DI BACKUP	10	Senzor rýchlosti vozidla, spínač núdzových svetiel, spínač rozsahu motora
A / CON	10	Relé klimatizácie

Poistková skrinka motorový priestor (Diesel)

Poistka	ZA	Chránený obvod
RÚRAKOVAC FILTRA PALIVA	30	Relé rúrového vykurovania filtra paliva
SVIEČKA	80	Relé sviečky
NÁHREV # 1	40	Relé PTC vykurovania č. 1
NÁHREV # 2	40	Relé PTC vykurovania č. 2
NÁHREV # 3	40	Relé PTC vykurovania č. 3

O KIA Carens (UN) (2006-2013)

KIA Carens (UN) je kompaktné MPV, ktoré sa vyrábalo v rokoch 2006 až 2013. Tento model je známy svojou priestrannosťou a flexibilitou, čo ho robí ideálnym pre rodiny a dlhé cesty. KIA Carens ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Vozidlo je vybavené modernými technológiami a bezpečnostnými prvkami, ktoré zvyšujú komfort a bezpečnosť jazdy. Interiér je navrhnutý s dôrazom na pohodlie a praktickosť, s dostatkom úložného priestoru a variabilitou sedadiel.

Schéma poistkovej skrinky KIA Carens (UN)

Táto stránka zobrazuje schému poistkovej skrinky pre model KIA Carens (UN), ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. V typickom prípade sa poistková skrinka nachádza v motorovom priestore a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkcie elektrických zariadení vo vozidle.
