Kia Ceed 2 JD (2016-2018) – poistková skrinka

Peter Novák

Kia Ceed 3 (CD) – schéma poistkovej skrinky

Rok výroby: 2016, 2017, 2018.

Poistky zapaľovača cigariet (zásuvka napájania) v Kia Ceed JD sú poistky 46 (20A) v poistkovej skrinke prístrojovej dosky.



Poistková skrinka v priestore pre cestujúcich

Poistková skrinka v priestore pre cestujúcich
Nachádza sa v dolnej časti prístrojovej dosky vľavo.

Poistková skrinka v priestore pre cestujúcich - 2

Poistková skrinka v priestore pre cestujúcich - 3

Číslo Popis
1 Elektricky nastaviteľná sedačka vodiča 30A
2 25A Umývač svetlometov
3 25A Elektrické ovládanie okien (pravá strana)
4 10A Elektrické zamykanie zadného veka
5 25A Elektrické ovládanie okien (ľavá strana)
6 20A Centrálne zamykanie
7 20A Rezerva
8 20A Zapaľovač cigariet;

Elektrická zásuvka vzadu.
9 Elektricky nastaviteľná sedačka vodiča 20A
10 15A Stierač zadného veka
11 7,5A Automatický systém zapínania svetlometov;

Blokovanie voliča automatickej prevodovky;

Spínač alarmu.
12 15A Vyhrievané predné sedadlá
13 10A Audio systém;

Hodiny;

Systém bezkľúčového otvárania;

Elektrická riadiaca jednotka karosérie (BCM);

Elektricky ovládané vonkajšie zrkadlá.
14 Klimatizácia 7,5 A
15 7,5A Umývač svetlometov;

Senzor dažďa;

Elektrická riadiaca jednotka karosérie (BCM);

Automatické nastavenie zrkadiel;

Elektricky otvárateľná strecha;

Systém bezkľúčového otvárania;

Vyhrievané predné sedadlá.
16 10A Vyhrievané vonkajšie zrkadlá;

Klimatizácia.
17 7,5A Vnútorné osvetlenie
18 7,5A Systém bezkľúčového otvárania;

Tlačidlo na štartovanie a vypínanie motora.
19 7,5A Antivírusový alarm
20 20A Elektricky otvárateľná strecha
21 10A Elektrická parkovacia brzda;

Elektrické nastavenie uhla svetlometov;

Klimatizácia;

Systém asistencie pri parkovaní;

Svetlomety;

Indikátor polohy voliča automatickej prevodovky;

Osvetlenie spínača prístrojovej dosky;

Vyhrievané predné sedadlá.
22 15A Vyhrievanie volantu
23 20A Rozvádzač poistiek a relé v motorovom priestore
24 25A Stierač;

Senzor dažďa.
25 Imobilizér 7,5A
26 7,5A Elektrické ovládanie vonkajších zrkadiel;

Centrálne zamykanie;

Prístrojová doska;

Klimatizácia;

Systém monitorovania tlaku v pneumatikách;

Systém asistencie pri parkovaní;

Osvetlenie spínača zapaľovania;

Riadiaca jednotka karosérie (BCM).
27 10A Systém bezkľúčového prístupu;

Brzdové svetlá.
28 7,5A Prístrojová doska;

Hodiny.
29 7,5A Elektrický posilňovač riadenia
30 7,5A Rezerva
31 7,5A Motorček na štartovanie;

Kľúč na zapaľovanie;

Senzor polohy voliča automatickej prevodovky;

Kontrolór automatickej prevodovky.
32 15A Audio systém;

Hodiny.
33 10A Rezerva
34 Systém bezkľúčového otvárania 25A
35 15A Predná napájacia zásuvka
36 7,5A Prístrojová doska
37 10A Elektrická riadiaca jednotka karosérie (BCM);

Systém monitorovania tlaku v pneumatikách;

Automatický volič prevodovky;

Audio systém;

Systém automatického ovládania svetlometov;

Systém upozornenia na opustenie jazdného pruhu.
38 15A Systém pasívnej bezpečnosti SRS
Číslo Popis
1 Elektricky nastaviteľné sedadlo vodiča 30A
2 25A Umývač svetlometov
3 25A Elektrické ovládanie okien (pravá strana)
4 10A Elektrické zamykanie zadného veka
5 25A Elektrické ovládanie okien (ľavá strana)
6 20A Centrálne zamykanie
7 20A Rezerva
8 20A Zapaľovač cigariet;

Elektrická zásuvka vzadu.
9 Elektricky nastaviteľné sedadlo vodiča 20A
10 15A Stierač zadného veka
11 7,5A Automatický systém zapínania svetlometov;

Blokovanie voliča automatickej prevodovky;

Spínač alarmu.
12 15A Vyhrievané predné sedadlá
13 10A Audio systém;

Hodiny;

Systém bezkľúčového otvárania;

Elektrická riadiaca jednotka karosérie (BCM);

Elektricky nastaviteľné vonkajšie zrkadlá.
14 Klimatizácia 7,5 A
15 7,5A Umývač svetlometov;

Senzor dažďa;

Elektrická riadiaca jednotka karosérie (BCM);

Automatické nastavenie zrkadiel;

Elektricky otvárateľná strecha;

Systém bezkľúčového otvárania;

Vyhrievané predné sedadlá.
16 10A Vyhrievané vonkajšie zrkadlá;

Klimatizácia.
17 7,5A Vnútorné osvetlenie
18 7,5A Systém bezkľúčového otvárania;

Tlačidlo na štartovanie a vypínanie motora.
19 7,5A Alarm proti krádeži
20 20A Elektricky otvárateľná strecha
21 10A Elektrická parkovacia brzda;

Elektrické nastavenie uhla svetlometov;

Klimatizácia;

Systém parkovacej asistencie;

Svetlomety;

Indikátor polohy voliča automatickej prevodovky;

Osvetlenie spínača prístrojovej dosky;

Vyhrievané predné sedadlá.
22 15A Vyhrievanie volantu
23 20A Rám poistiek a relé v motorovom priestore
24 25A Stierač;

Senzor dažďa.
25 Imobilizér 7,5A
26 7,5A Elektrické ovládanie vonkajších zrkadiel;

Centrálne zamykanie;

Prístrojový panel;

Klimatizácia;

Systém monitorovania tlaku v pneumatikách;

Systém parkovacej asistencie;

Osvetlenie spínača zapínania;

Riadiaca jednotka karosérie (BCM).
27 10A Systém bezkľúčového prístupu;

Brzdové svetlá.
28 7,5A Prístrojový panel;

Hodiny.
29 7,5A Elektrický posilňovač riadenia
30 7,5A Rezerva
31 7,5A Motorček štartéra;

Kľúč na zapínanie;

Senzor polohy voliča automatickej prevodovky;

Kontrolór automatickej prevodovky.
32 15A Audio systém;

Hodiny.
33 10A Rezerva
34 Systém bezkľúčového otvárania 25A
35 15A Predná zásuvka napájania
36 7,5A Prístrojový panel
37 10A Elektrická riadiaca jednotka karosérie (BCM);

Systém monitorovania tlaku v pneumatikách;

Automatický volič prevodovky;

Audio systém;

Systém automatického ovládania svetlometov;

Systém upozornenia na opustenie jazdného pruhu.
38 15A Systém pasívnej bezpečnosti SRS

V motorovom priestore

Hlavná jednotka

Hlavná jednotka
Rám poistiek hlavného a relé sa nachádza na ľavej strane motorového priestoru.

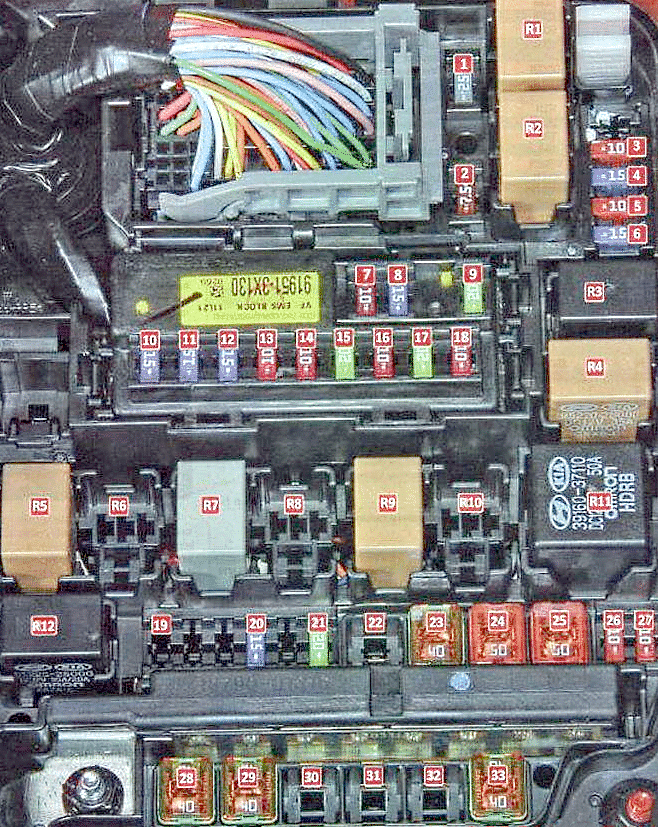

Hlavná jednotka - 2

Číslo Popis
1 25A Rezerva
2 7,5A Rezerva
3 10A Svetlo cúvania
4 15A Riadiaca jednotka elektroniky motora;

Imobilizér;

Systém otvárania bez kľúča.
5 10A Systém proti zablokovaniu ABS, ESC
6 15A Riadiaca jednotka elektroniky automatickej prevodovky;

Svetlá brzdenia.
7 10A Rezerva
8 15A Rezerva
9 20A Rezerva
10 Čerpadlo paliva 15A
11 15A Riadiaca jednotka elektroniky motora
12 15A Zvukové signály;

Klakson.
13 10A Čerpadlo paliva
14 10A Riadiaca jednotka elektroniky motora
15 Štartovacie cievky 20A
16 10A Motorček štartovania, systém variácie fáz distribúcie
17 20A Riadiaca jednotka elektroniky motora
18 10A Oxy senzory;

Systém variácie dĺžky kanálov sacieho zberného potrubia;

Ventil na odvodnenie nádrže.
19 15F Predné vyhrievané čelné sklo
20 15A Svetlá brzdenia, pomoc pri štarte do kopca
21 20A Riadiaca jednotka elektroniky motora
22 40A Riadiaca jednotka elektroniky automatickej prevodovky
23 40A Poistky č. 10-18
24 50A Poistková skrinka v priestore pre cestujúcich
25 Ventilátor elektrického kúrenia 50A
26 10A Klimatizácia
27 10A Senzor dažďa
28 40A Vyhrievané zadné sklo
29 40A Spínač zapaľovania;

Poistková skrinka priestoru pre cestujúcich.
30 40A Elektronická riadiaca jednotka pre automatickú prevodovku
31 30A Elektrická parkovacia brzda
32 30A Elektrická parkovacia brzda
33 Ventilátor elektrického chladiča 40A
Relé
R1 Relé ventilátora chladiča (nízka rýchlosť)
R2 Relé ventilátora chladiča (vysoká rýchlosť)
R3 Relé upozornenia na núdzovú brzdu
R4 Relé ventilátora kúrenia
R5 Relé vyhrievaného zadného skla
R6 Relé zapaľovacieho systému
R7 Relé stieračov
R8 Relé zapaľovacieho systému
R9 Relé štartovacieho motora
R10 Relé spínača zapaľovania
R11 Dodatočné relé kúrenia
R12 Relé pre asistenciu pri štarte do kopca

Schéma poistiek napájania

Nachádza sa vnútri hlavnej jednotky

Schéma poistiek napájania

Číslo Popis
1 80A Servotvorba elektrická
2 60A Montážna blokácia v priestore pre cestujúcich;

Svetlomet ľavý blokovací;

Smerovky;

Denné svetlá.
3 40A Systém proti zablokovaniu ABS, ESC
4 40A ABS;

ESC;

Diagnostický konektor.
5 40A Spínač zapaľovania;

Motorček na štartovanie.
6 40A Nepoužívané
7 60A Prídavný ohrievač
8 50A Montážna blokácia v priestore pre cestujúcich;

Blokácia pravého svetlometu;

Hmlové svetlá;

Zadné svetlá.

Dodatočná blokáda

Je nainštalovaná hlavne v motoroch diesel.

Dodatočná blokáda

Popis
A: PTC (benzín) / relé vykurovania paliva (nafta)
B: Relé zapaľovacích sviečok
C: relé PTK3
D: relé PTK2
E: relé PTK1

Poistka hlavná napájanie sa nachádza na pozitívnom termináli batérie.

O Kia Ceed 2 JD (2016-2018)

Kia Ceed 2 JD, vyrábaná v rokoch 2016 až 2018, je populárny kompaktný automobil, ktorý ponúka skvelú kombináciu štýlu, pohodlia a výkonu. Tento model je známy svojou spoľahlivosťou a moderným dizajnom, ktorý zaujme na prvý pohľad. Kia Ceed 2 JD je dostupná s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytujú rôzne úrovne výkonu a efektivity. Interiér vozidla je priestranný a dobre vybavený, čo zaručuje pohodlnú jazdu pre vodiča aj pasažierov. Tento model je ideálny pre tých, ktorí hľadajú praktické vozidlo s modernými technológiami a bezpečnostnými prvkami.

Schéma poistkovej skrinky Kia Ceed 2 JD

Táto stránka zobrazuje schému poistkovej skrinky pre model Kia Ceed 2 JD, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, konkrétne v oblasti pod prístrojovou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
