Toyota RAV4 5G (2019-2022) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota RAV4 5G (2019–2022), informácie o polohe panelov poistiek v aute a priradenie každej poistky (rozloženie poistiek).
Toyota RAV4 5G CA50W/XA50W – schéma poistkovej skrinky
Rok výroby: 2019, 2020, 2021, 2022.
Poistka zapaľovača cigariet (zásuvka napájania) v Mazda 2 je poistka P/OUTLET v poistkovej skrinke v priestore pre cestujúcich.

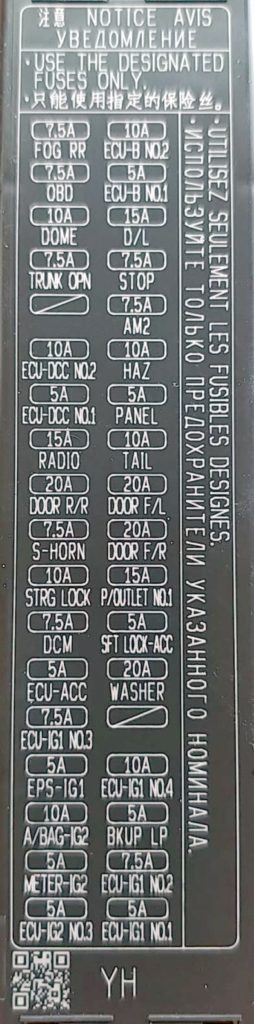

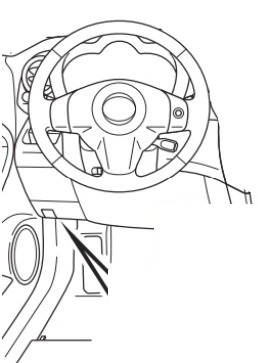

Priestor pre cestujúcich
Nachádza sa na ľavej strane pod prístrojovou doskou.
Popis
| FOG RR | Zadné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU-B NO.2 | Indikátor detekcie kľúča;
Senzor tlaku pneumatík. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OBD | Diagnostický konektor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU-B NO.1 | Systém bezdrôtového ovládania,
ECU karosérie; VSC; Inteligentný systém vstupu a štartovania; Hodiny. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOME | Vnútorné osvetlenie;
Systém otvárania zadného veka; Inteligentný systém vstupu a štartovania; Imobilizér; Systém štartovania; Blokovanie volantu; Systém bezdrôtového ovládania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D/L | Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TRUNK OPN | Blokovanie batožinového priestoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STOP | Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AM2 | Systém otvárania zadného veka;
Inteligentný systém vstupu a štartovania; Imobilizér; Systém štartovania; Blokovanie volantu; Systém bezdrôtového ovládania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU-DCC NO.2 | ABS;
Klimatizácia; Audio systém; Automatický osvetľovací systém; Systém otvárania zadného veka; Monitor; Prístrojová doska; Tempomat; Centrálne zamykanie; Dvojité blokovanie; Radar dynamického tempomatu; Kontrolér motora; Inteligentný systém vstupu a štartovania; EPS; Predné hmlové svetlo; Uzáver nádrže; Aktívny systém kontroly lamiel vzduchu; Svetlomety; Nastavenie výkonu svetlometov; Hybridný systém; Osvetlenie; Imobilizér; Inteligentný parkovací systém; Vnútorné osvetlenie; Systém kontroly jazdného pruhu; Automatické vypínanie smeroviek; Zvukový signál; Navigácia; Napájanie okien; Antikolízny systém; Zadné hmlové svetlo; Elektrické zrkadlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HAZ | Alarm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU-DCC NO.1 | ABS, TRC, VSC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PANEL | Spínač VSC OFF;
Prístrojová doska; Spínač BSM; Spínač 4WD; Spínač vyhrievania sedadiel; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Systémy asistencie pri parkovaní; Spínače pre vyhrievané sedadlá; Vývody; Spínač zadného veka; Kontrolér klimatizácie; Spínač vyhrievania zadného skla; Audio systém; Tlačidlá na volante; Osvetlenie držiaka na poháre. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RADIO | Audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAIL | Bočné svetlo;
Osvetlenie evidenčného čísla; Hmlové svetlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOOR R/R | Okna zadných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOOR F/L | Elektrické okná predných dverí vľavo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S-HORN | Systém proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOOR F/R | Elektrické okná predných dverí vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STRG LOCK | Zamknutie volantu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/OUTLET NO/1 | Zásuvka napájania;
Zapaľovač cigariet. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DCM | Telematický systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SFT LOCK-ACC | Zamknutie páky prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU-ACC | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WASHER | Stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU-IG1 NO.3 | Monitorovanie mŕtveho uhla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EPS-IG1 | Elektrické ovládanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU-IG1 NO.4 | Dynamický radar tempomatu;
Riadiaca jednotka motora; Inteligentný systém vstupu a štartovania; EPS; Predný hmlový svetlomet; Uzáver nádrže; Aktívny systém kontroly lamiel vzduchu; Svetlomety; Kontrola prietoku svetlometov; Hybridný systém; Osvecovanie; Imobilizér; Inteligentný parkovací systém; Vnútorné osvetlenie; Systém kontroly jazdného pruhu; Systém automatického vypínania smeroviek; Hlasový signál; Navigácia; Elektrické okná; Systém proti kolízii; Zadný hmlový svetlomet; Elektrické zrkadlá; Ukazovateľ bezpečnostných pásov; Zamknutie páky prevodovky; Otvoriteľná strecha; SRS; Systém štartovania; Zamknutie volantu; Bočné svetlo; Telematický systém; Systém proti krádeži; Systém monitorovania tlaku v pneumatikách; TRC; Smerovky (alarm); Systém varovania chodcov (generátor hluku); VSC; Systém bezdrôtového nabíjania; Bezdrôtový kontrolný systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG-IG2 | SRS;
Ukazovateľ bezpečnostného pásu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BKUP LP | Svetlá cúvania;
Audio systém; Monitor; Navigácia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MIERNIK-IG2 | Meracie zariadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU-IG1 NO.2 | ABS, TRC, VSC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU-IG1 NO.3 | ABS;
Tempomat; Dynamický radar tempomatu; Hybridný systém; Elektronická riadiaca jednotka karosérie (CAN); Zamknutie páky prevodovky; Telematický systém; TRC; Systém varovania chodcov (generátor hluku); VSC. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU-IG1 NO.1 | Systém stabilizácie vozidla;
Elektrické ventilátory chladenia; Odmrazovanie zadného okna; Odmrazovanie vonkajších zrkadiel; Senzor na volante; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Svetlomety (dálkové svetlá); Systém nabíjania batérie; Monitor mŕtveho uhla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Niektoré relé môžu byť nainštalované samostatne za odkladacou schránkou.
Motorový priestor
Pod kapotou sú 2 bloky s poistkami a relé.

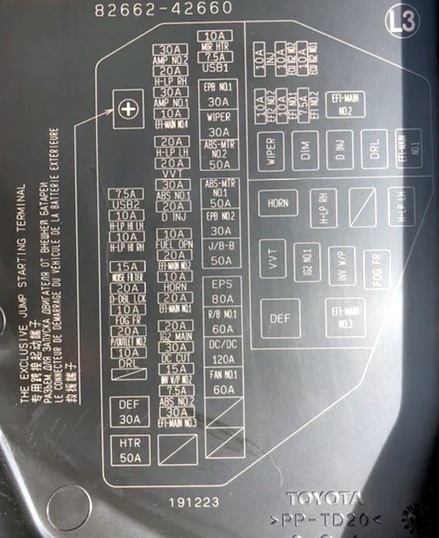

Poistková skrinka a relé
Nachádza sa na ľavej strane.
Skrinka relé
Nainštalovaná na pravej strane.
Batožinový priestor
Prítomná v modeloch, kde sa batéria nachádza na pravej strane batožinového priestoru. Hlavne v modeloch hybridných.
O Toyota RAV4 5G (2019-2022)
Toyota RAV4 piatej generácie, vyrábaná v rokoch 2019 až 2022, je obľúbeným SUV, ktoré kombinuje moderný dizajn s pokročilými technológiami. Tento model je známy svojou spoľahlivosťou, priestranným interiérom a efektívnymi motormi. RAV4 5G ponúka rôzne možnosti pohonu vrátane hybridných verzií, ktoré sú obľúbené pre svoju úsporu paliva a nízke emisie. Vozidlo je vybavené najnovšími bezpečnostnými prvkami, ako je systém predchádzania kolíziám a adaptívny tempomat, čo z neho robí ideálnu voľbu pre rodiny aj jednotlivcov, ktorí hľadajú spoľahlivé a bezpečné vozidlo.
Schéma poistkovej skrinky Toyota RAV4 5G
Táto stránka zobrazuje schému poistkovej skrinky pre Toyota RAV4 5G, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, najčastejšie pod prístrojovou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčová pre ochranu elektrických obvodov a zabezpečenie správnej funkčnosti všetkých elektronických zariadení vo vozidle.
