Toyota Aygo AB40 (2014-2021) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Aygo AB40 (2014–2021), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Toyota Aygo AB40 – schéma poistkovej skrinky

Rok výroby: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Aygo AB40 je poistka 11 v poistkovej skrinke na prístrojovej doske.

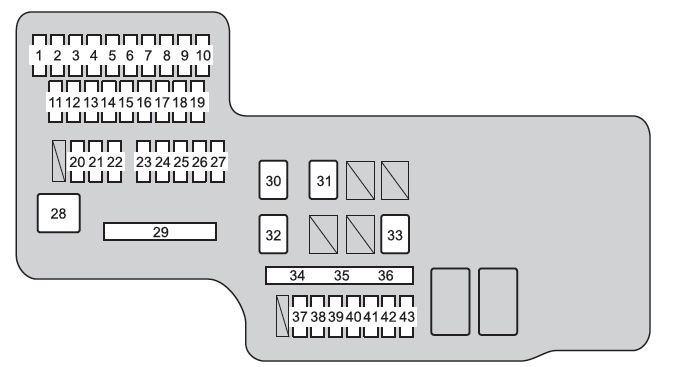

Motorový priestor

Motorový priestor
Toyota Aygo – poistky – motorový priestor
Poistka Amp[A] Popis
1 H-LP RH-LO 10 Svetlomet pravý (tlmené svetlo)
2 H-LP LH-LO 10 Svetlomet ľavý (tlmené svetlo);

Manuálne nastavenie orientácie svetlometov.
3 H-LP RH-HI 7,5 Svetlomet pravý (diaľkové svetlo)
4 H-LP LH-HI 7,5 Svetlomet ľavý (diaľkové svetlo);

Smerovky a meradlá.
5 EFI NO.3*1 15 Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva.
6 EFI NO.4*1 7,5 Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva.
7 EFI NO.5*1 15 Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva.
8 RDI NO.2*1 7,5 Elektrický chladiaci ventilátor
9 A / C COMP 7,5 Systém klimatizácie
10 IG2 NO.3*2 7,5 Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva;

Brzdové svetlá;

Brzdové svetlo umiestnené hore.
11 DOME 5 Vnútorné osvetlenie;

Osvetlenie batožinového priestoru.
12 HAZ 10 Smerovky;

Výstražné svetlá;

Smerovky a meradlá.
13 HORN 10 Klakson
14 D / C CUT 30 ECU-B č. 1, ECU-B č. 2, ECU-B č. 3
15 ECU-B NO.4*2 7,5 Manuálny prevod s viacerými režimami
16 AM2 NO.2 7,5 Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva.
17 AM2 NO.3 7,5 Systém inteligentného prístupu a štartovania
18 ICS * 2 7,5 Systém nabíjania
19 EFI-MAIN * 1 25 EFI NR 3, EFI NR 4,

EFI NR 5, RDI NR 2.
20 ST 30 Systém štartovania
21 STRG LOCK 7,5 Systém uzamknutia riadenia
22 H-LP-MAIN 25 H-LP RH-LO, H-LP LH-LO,

H-LP RH-HI, H-LP LH-HI.
23 WIPER-S*2 7,5 Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva.
Leggere  Toyota Auris II (od 2012) – batérie
24 STA 7,5 Vstrekovanie paliva multipoint;

Systém vstrekovania paliva sekvenčne multipoint;

Systém štartovania;

Manuálna prevodovka s viacerými režimami;

Systém Stop & Start.
25 ECU-B Č.3 15 Audio systém, systém prístupu a inteligentného štartovania
26 ECU-B Č.1 7,5 Odometer a meradlá
27 ECU-B Č.2 7,5 Systém kontroly stability vozidla
28 J / B 60 Poistková skrinka prístrojovej dosky
29 ALT * 2 125 DEF, S / HTR Z / P, S / HTR Z / L,

CANVAS TOP, ABS č. 1, ABS č. 2,

RDI č. 1, FOG FR, DRL.
30 AMT * 3 50 Manuálna prevodovka s viacerými režimami
BBC * 4 40 Systém Stop & Start
31 EPS 50 Systém elektrickej asistencie riadenia
32 RDI Č.1 50 * 1 Elektrický chladiaci ventilátor
30 * 5
40 * 5
33 ABS Č.1 50 Systém antiblockovania;

Systém kontroly stability vozidla.
34 SPARE 10 Rezervná poistka
35 SPARE 20 Rezervná poistka
36 SPARE 30 Rezervná poistka
37 DEF 20 Odvlhčovač zadného skla;

Odvlhčovač vonkajšieho zrkadla.
38 ABS Č.2 30 Systém antiblockovania;

Systém kontroly stability vozidla.
39 FOG FR 7,5 Predné hmlové svetlá;

Smerovky a meradlá.
40 DRL 7,5 Denné svetlá
41 S / HTR Z / P 15 Vyhrievače sedadiel (pravá strana)
42 CANVAS TOP 20 Skladacia mäkká strecha
43 S / HTR Z / L 15 Vyhrievače sedadiel (ľavá strana)
* 1: Motor HM01
* 2: Motor 1KR
* 3: Vozidlá s manuálnou prevodovkou s viacerými režimami
* 4: Vozidlá so systémom Stop & Start
* 5: Nahradiť poistku identickou s originálom

Poistková skrinka

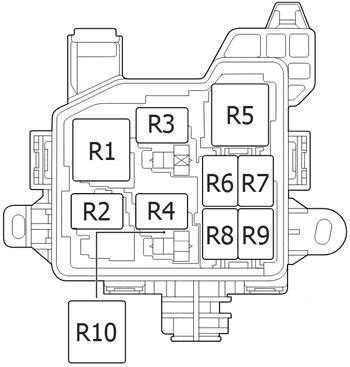

Motorový priestor - 2

Poistková skrinka komory motorového priestoru

Číslo Relé
R1 Svetlomet (H-LP)
R2 Od mája 2015: brzdové svetlo (STOP LP)
R3 Stmievač (DIM)
R4 Normálne: elektrický chladiaci ventilátor (FAN NO.1)
R5 Manuálna prevodovka s viacerými režimami (MMT)
R6 Predné hmlové svetlo (FR FOG)
R7 Klaksón
R8 Systém denného svietenia (DRL)
R9 Spojka kompresora klimatizácie (MG CLUTCH)
R10 Tropic: elektrický chladiaci ventilátor (FAN NO.1)
Leggere  Toyota RAV 4 III (2005-2012) – batérie

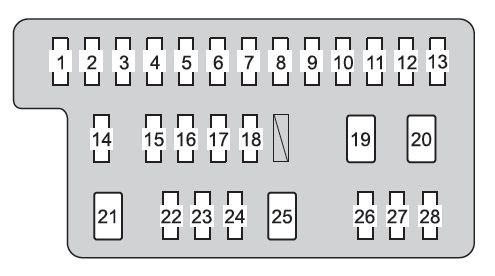

Prístrojová doska na strane vodiča

Prístrojová doska na strane vodiča
Toyota Aygo – poistky – prístrojová doska
Poistka Amperi [A] Popis
1 IG1 NO.2 5 Osvetlenie cúvania;

Viacbodová vstrekovanie paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Audio systém;

Systém kontroly stability vozidla.
2 WASHER 15 Striekacia tryska predného skla;

Striekacia tryska zadného skla.
3 ECU-IG NO.1 5 Hlavná ECU karosérie;

Ukazovatele a meradlá;

Systém klimatizácie;

Odvlhčovač zadného skla;

Odvlhčovače vonkajšieho zrkadla;

Vyhrievanie sedadiel;

Audio systém

Systém PCS.
4 ECU-IG NO.2 5 Systém elektrickej asistencie riadenia;

Systém Stop & Start.
5 WIPER RR 15 Stierač zadného skla
6 IG1 NO.1 5 Elektrický chladiaci ventilátor;

Systém proti zablokovaniu;

Systém kontroly stability vozidla.
7 WIPER 25 Stierač predného skla
8 MIR HTR 10 Odvlhčovače vonkajšieho zrkadla
9 P / OUTLET 15 Napájacia zásuvka;

Zapaľovač cigariet.
10 ECU-ACC 7,5 Vonkajšie zrkadlá;

Audio systém;

Systém Stop & Start;

Ukazovatele a meradlá.
11 IG2 NO.2 5 Systém blokovania riadenia;

Viacbodová vstrekovanie paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Manuálna prevodovka s viacerými režimami.
12 A/BAG 7,5 Systém airbagov SRS
13 METER 5 Odometer a meradlá;

Systém Stop & Start.
14 IG2 NO.1 15 * 1 Viacbodová vstrekovanie paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Systém vstrekovania paliva;

Brzdové svetlá.
7,5 * 2
15 EFI Č.1 7,5 * 1 Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva;

Systém Stop & Start.
10 * 2
16 OBD 7,5 Systém palubnej diagnostiky
17 STOP 10 Svetlá stop;

Svetlo stop umiestnené hore;

Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva;

Systém proti zablokovaniu;

Systém kontroly stability vozidla;

Manuálna prevodovka s viacerými režimami;

Systém inteligentného prístupu a štartovania.
18 TAIL 10 Svetlá polohy;

Osvetlenie evidenčného čísla;

Svetlomet hmlových svetiel vzadu;

Hmlové svetlá vpredu;

Zadné svetlá;

Podsvietenie spínačov;

Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva;

Ukazovatele a meradlá;

Audio systém.
19 HTR 40 Systém klimatizácie
20 AM1 40 HTR, OBD, A / C, TAIL, FOG RR, STOP,

P / W, DVERA F / L, DVERA F / R
21 AM2 Č.1 30 EFI NR 2, EFI-HLAVNÝ, D / L
22 EFI Č.2*1 7,5 Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva.
23 EFI-HLAVNÝ * 1 20 EFI č. 1;

Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva;

Čerpadlo paliva.
24 D / L 25 Hlavná jednotka ECU;

Systém uzamykania dverí.
25 P / W 30 Elektrické okná
26 DVERA F/R*3 25 Elektrické okná
DVERA F/L*4
27 A / C 10 Systém klimatizácie
28 FOG RR 5 Svetlomet hmlových svetiel vzadu
* 1: Motor 1KR
* 2: Motor HM01
* 3: Vozidlá s volantom naľavo
* 4: Vozidlá s volantom napravo
Leggere  Toyota Land Cruiser Prado (2011-2016) – poistková skrinka

Poistková skrinka

Prístrojová doska na strane vodiča - 2

Číslo Relé
R1 Zapaľovanie (IG1)
R2 bez systému Entry & Start: Štartovanie (ST CUT)
systémom Entry & Start: Zapaľovanie (IG2)
R3 Zadné svetlá (TAIL)
R4 Odvlhčovač zadného skla (RR DEF)

O Toyota Aygo AB40 (2014-2021)

Toyota Aygo AB40, vyrábaná v rokoch 2014 až 2021, je kompaktné mestské vozidlo, ktoré si získalo obľubu vďaka svojmu modernému dizajnu a efektívnej spotrebe paliva. Tento model je vybavený benzínovým motorom s objemom 1,0 litra, ktorý poskytuje dostatočný výkon pre mestskú jazdu. Aygo je známe svojou spoľahlivosťou a nízkymi prevádzkovými nákladmi, čo ho robí ideálnou voľbou pre mladých vodičov a mestských obyvateľov. Interiér je navrhnutý s dôrazom na praktickosť a pohodlie, pričom ponúka dostatok priestoru pre pasažierov aj batožinu.

Schéma poistkovej skrinky Toyota Aygo AB40

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Aygo AB40, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Poistková skrinka sa v tomto modeli zvyčajne nachádza pod palubnou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie vozidla, preto je dôležité mať k dispozícii presné informácie o jej usporiadaní.
