Toyota RAV4 XA30 a CA30 (2006-2012) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota RAV4 XA30 a CA30 (2006–2012), informácie o polohe panelov poistiek vo vnútri auta a priradenie každej poistky (rozloženie poistiek).

Toyota RAV4 XA30 a CA30 – schéma poistkovej skrinky

Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Poistky zapaľovača cigariet (zásuvky napájania) v Toyota RAV4 sú poistky 23 (zapaľovač cigariet), 24 (zásuvky napájania), 27 (zásuvky napájania), 12  v poistkovej skrinke prístrojovej dosky a poistka č. 18 (zásuvka napájania 115 V) v poistkovej skrinke motorového priestoru č. 1.

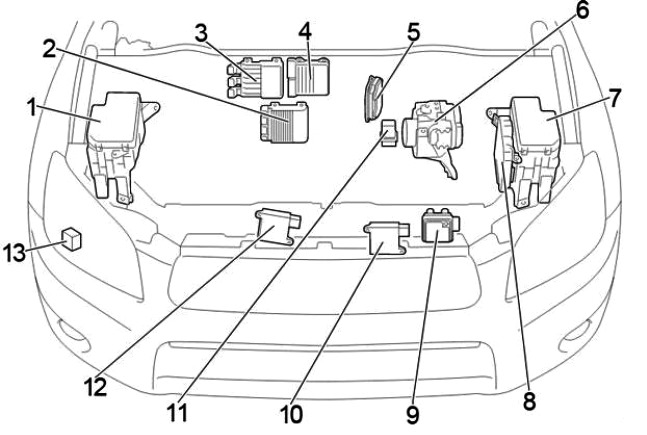

Motorový priestor

Poloha

Popis

1. Poistková skrinka a relé č. 1
2. 2AD-FHV, 2AD-FTV: Riadiaca jednotka vstrekovačov (EDU) (od decembra 2008)
3. 2AD-FHV: Riadiaca jednotka vstrekovačov (EDU) (do decembra 2008)
4. 2AD-FTV: Riadiaca jednotka vstrekovačov (EDU) (do decembra 2008)
5. Valvematic
6. Riadiaca jednotka ABS
7. Poistková skrinka a relé č. 2
8. Riadiaca jednotka motora
9. Riadiaca jednotka prevodovky
10. Riadiaca jednotka chladiaceho ventilátora alebo riadiaca jednotka ľavého chladiaceho ventilátora
11. Relé zapaľovacej sviečky
12. Riadiaca jednotka pravého chladiaceho ventilátora
13. Relé svetlometov

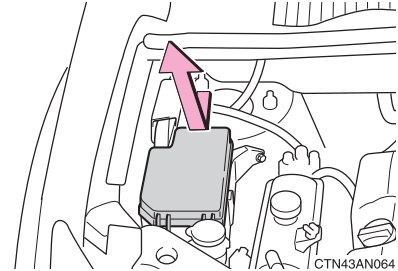

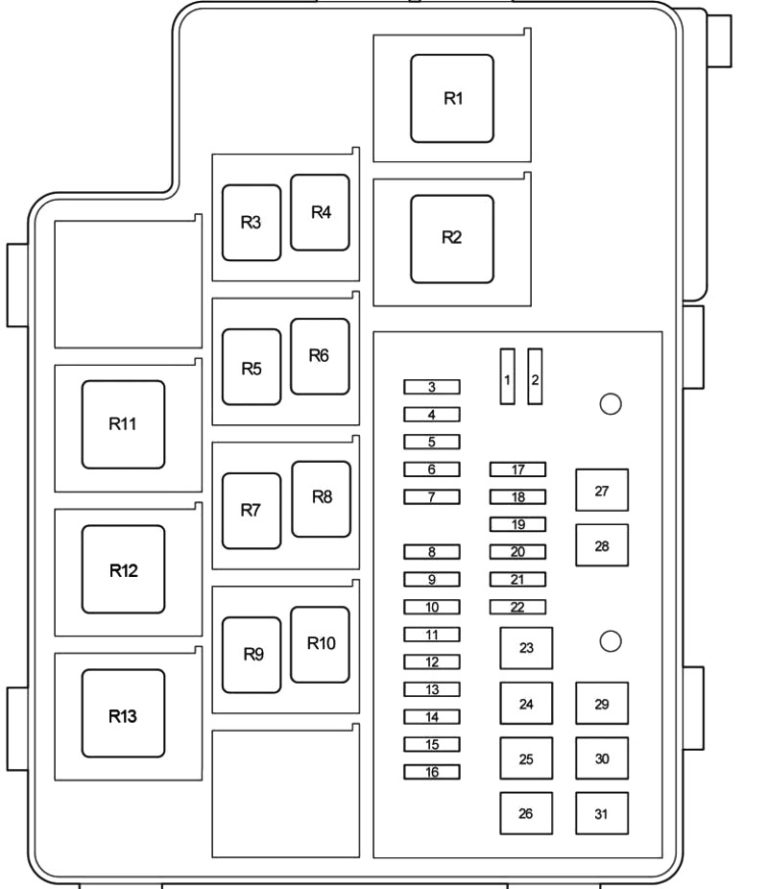

Poistková skrinka a relé 1

Na pravej strane pod kapotou.

Popis

1	Nepoužíva sa
2	Nepoužíva sa
3	Nepoužíva sa
4	7,5A – Klimatizácia; Elektrické okná.
5	7,5A – Nabíjací systém
7,5A – audio systém (JBL)
6	20A – Systém blokovania riadenia (s bezkľúčovým systémom otvorenia a štartovania)
7	Nepoužíva sa
8	DCC
9	20A – Audio systém
10	10A – Systém diaľkového ovládania bezdrôtovo; Posilňovač riadenia; Elektronika karosérie; Hodiny; Prístrojová doska; Bezklúčový systém; Otvorenie a štartovanie; Centrálne zamykanie; Audio systém; Navigačný systém; Prístrojové vybavenie.
11	10A – Osvetlenie spínača zapaľovania; Osvetlenie tlačidla štartovania motora (s bezkľúčovým systémom otvorenia a štartovania); Osvetlenie spínača “ENGINE START STOP” (s bezkľúčovým systémom otvorenia a štartovania); Vnútorné osvetlenie; Osvetlenie kozmetického zrkadla; Osvetlenie batožinového priestoru; Osobné osvetlenie; Osvetlenie dolnej časti kabíny.
12	–
13	10A – Ľavé stretávacie svetlá
14	10A – Pravé stretávacie svetlá
15	10A – Ľavé diaľkové svetlá
16	10A – Pravé diaľkové svetlá
17	–
18	15A – Zásuvka (115V)
19	30A – Konektor prívesu
20	25A – Samostatný ohrievač priestoru pre cestujúcich
21	Nepoužíva sa
22	20A – Vyhrievaná zóna ostatných stieračov predného skla
23	50A – Klimatizácia
24	50A – Pomocný ohrievač

25	50A 840W: Prídavný ohrievač
	30A 300W: Prídavný ohrievač
26	50A 840W: Prídavný ohrievač
	30A 300W: Prídavný ohrievač
27	50A – Poistky: 13, 14, 15, 16.
28	Nepoužíva sa
29	30A – Chladiaci ventilátor
	50A – 2GR-FE s možnosťou háku: Chladiaci ventilátor
30	30A – Chladiaci ventilátor
	50A – 2GR-FE s možnosťou háku: Chladiaci ventilátor
31	30A – Čistenie svetlometov
R1	Spínač svetla, diaľkové svetlá
R2	Svetlomety, stretávacie svetlá
R3	Denné svetlá (č. 4)
R4	Denné svetlá (č. 3)
R5	S výnimkou 2GR-FE: Chladiaci ventilátor (č. 3)
R6	S výnimkou 2GR-FE: Chladiaci ventilátor (č. 2)
R7	S výnimkou 2GR-FE: Chladiaci ventilátor (č. 1)
R8	Nepoužíva sa
R9	Vyhrievaná zóna ostatných stieračov predného skla
R10	Denné svetlá (č. 2)
R11	S výnimkou 2GR-FE: Prídavný ohrievač
R12	S výnimkou 2GR-FE: Prídavný ohrievač
	2GR-FE: Chladiaci ventilátor (č. 2)
R13	2GR-FE: Chladiaci ventilátor (č. 1)
S výnimkou 2GR-FE: Prídavný ohrievač

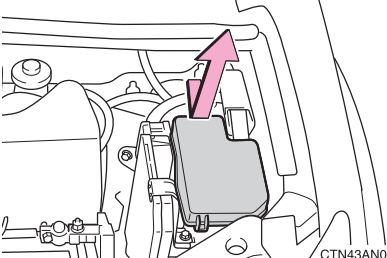

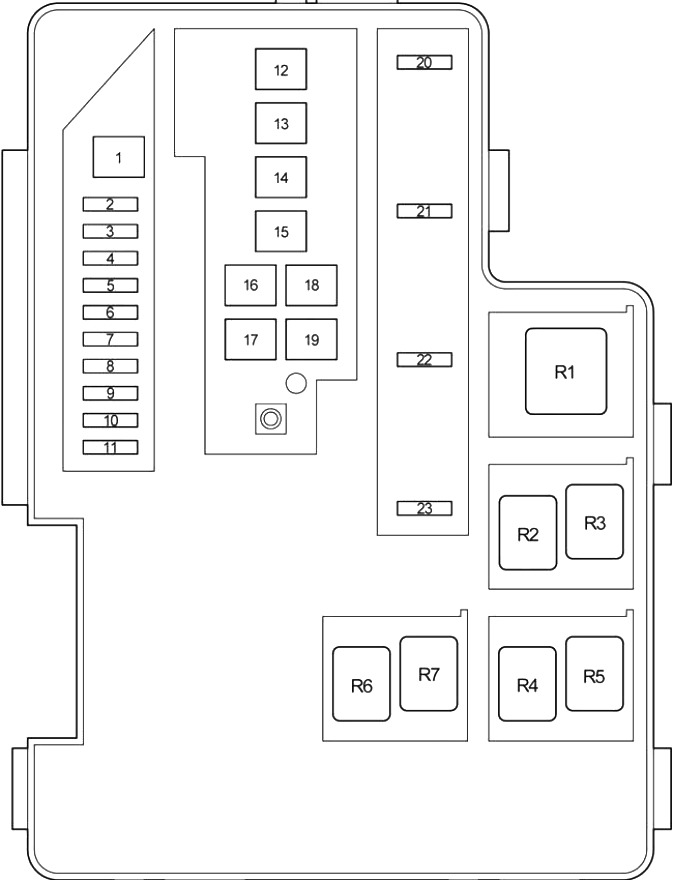

Poistková skrinka a relé 2

Naľavo od motorového priestoru.

Popis

1	30A – 3ZR-FAE: Valvematic
2	30A – Audio systém (JBL)
3	30A – Systém štartovania
4	15A – Systém štartovania motora; Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
5	10A – Alarm
6	10A – Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
7	7,5A – Systém štartovania
8	–
9	10A Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
10	10A – Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
11	7,5A – A/T; od decembra 2008: Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva
	7,5A – Systém štartovania; Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
12	80A – Systém vykurovania
13	60A – Posilňovač riadenia
14	80A – Poistky: 27, 4, 11, 10, 9.
15	120A ALT – Benzínové motory, vozidlá bez možnosti háku: Poistky: “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “HOWING”
140A ALT – Dieselové motory, vozidlá s možnosťou háku: Poistky: “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “HOWING”

16	50A– Poistky: “EFl MAIN”, “HORN”, “A/F”, “EDU”
17	Nepoužíva sa
18	30A – Systém prevencie zablokovania kolies počas brzdenia (ABS); Kontrola trakcie; Asistent stability vozidla; Asistent pri zjazde; Asistent pri zjazde.
19	50A  – ABS, systém prevencie zablokovania kolies počas brzdenia; Systém kontroly trakcie; Asistent stability vozidla; Asistent pri zjazde.
20	20A – Systém vstrekovania paliva viacbodový; Systém vstrekovania paliva sekvenčný viacbodový; Poistky: “EFI NR 1”, “EFI NR 2”, “EFI NR 3”.
21	10A – Klaksón
22	25A – Systém vstrekovania paliva viacbodový; Systém vstrekovania paliva sekvenčný viacbodový.
23	20A – Benzín: systém vstrekovania paliva viacbodový / systém vstrekovania paliva sekvenčný viacbodový
	20A – Diesel: systém vstrekovania paliva viacbodový / systém vstrekovania paliva sekvenčný viacbodový
	15A – 3ZR-FAE: systém vstrekovania paliva viacbodový / systém vstrekovania paliva sekvenčný viacbodový
R1	Systém stability vozidla
R2	Nepoužíva sa
R3	Systém stability vozidla
R4	Zapaľovanie (IG2)
R5	Systém proti zablokovaniu
R6	Spojka kompresora klimatizácie
R7	Čerpadlo paliva

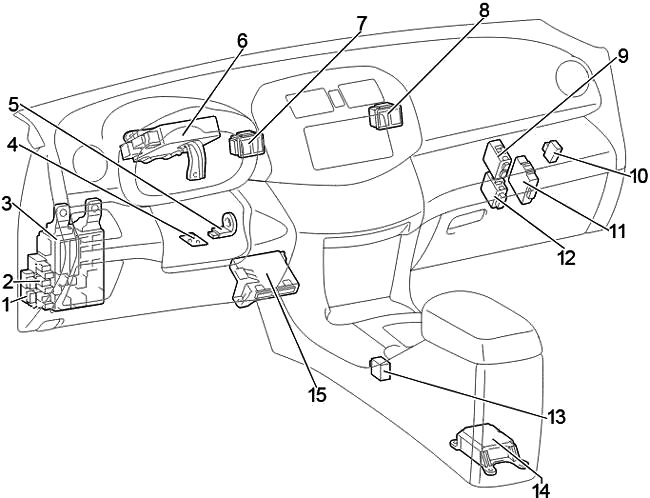

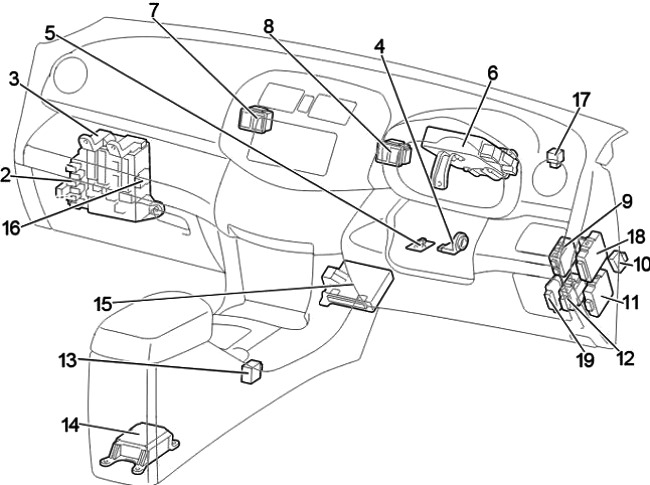

Priestor pre cestujúcich

Poloha

Volant vľavo (LHD)

Volant vpravo (RHD)

Popis

1. LHD: Poistková skrinka n. 2
2. Poistková skrinka n. 1
3. Poistková skrinka / ECM karosérie
4. Amplifikátor transpondér kľúča
5. Riadiaca jednotka zámku riadenia
6. Riadiaca jednotka posilňovača riadenia
7. Distribučná blokáda
8. Distribučná blokáda
9. Riadiaca jednotka systému monitorovania tlaku pneumatík
10. Relé svetla brzdy
11. Riadiaca jednotka pohonu všetkých kolies
12. Automatické relé stieračov
13. Kontrolór zámku páky prevodovky
14. Centrálny kontrolér airbagu
15. Amplifikátor klimatizácie
16. RHD: Relé štartovacieho motora (ST) (benzín, pred decembrom 2008: diesel so systémom otvárania a štartovania bez kľúča)
    Mostík (pred decembrom 2008: dieselové motory bez systému otvárania a štartovania bez kľúča)
17. RHD: Relé smeroviek (núdzové svetlá)
18. RHD: Riadiaca jednotka proti krádeži
19. RHD: Riadiaca jednotka s dvojitým zámkom

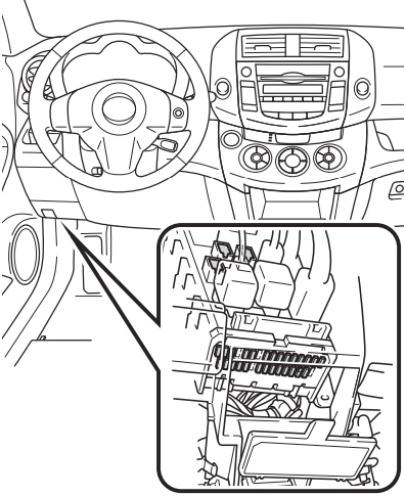

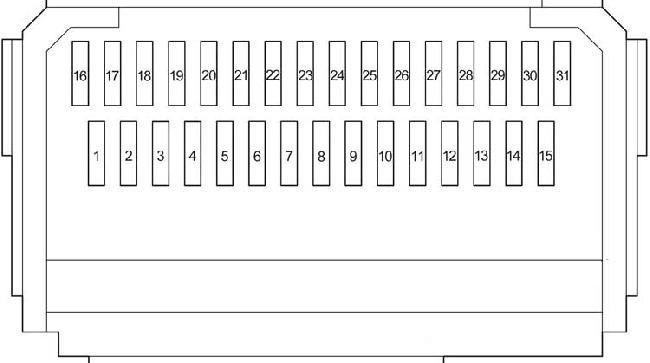

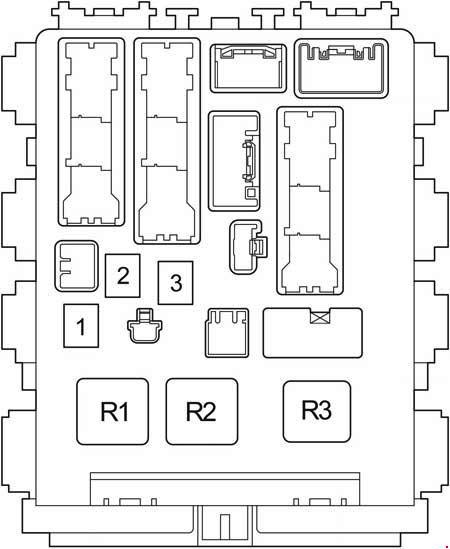

Poistková skrinka

V diagrame je označená číslom 3.

Nachádza sa pod prístrojovou doskou, vľavo od volantu.

Popis

1	Nepoužíva sa
2	15A – Vyhrievané sedadlá
3	25A – Stierač skla
4	15A – Zadný stierač
5	15A  – Predný umývač; Zadný umývač.
6	10A – Ventilátor chladenia; ABS; Systém proti šmyku; Systém kontroly stability; Systém pomoci pri ťahaní do kopca; Systém pomoci pri jazde do kopca; Systém AWD s elektronickým rozdelením krútiaceho momentu; Systém klimatizácie; Elektronika karosérie; Otvoriteľná strecha; Automaticky stmievajúce vnútorné zrkadlo; Brzdové svetlá; Polohové svetlá; Vyhrievané stierače; Posilňovač riadenia; Odpojenie spojky; Čistič svetlometov; Ohrievač; Hodiny.
7	10A – Klimatizácia; Vyhrievané zadné sklo.
8	7,5A – Diagnostický port
9	10A – Brzdové svetlá; Prídavné brzdové svetlo; Zámok páky prevodovky; Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; ABS; Systém proti šmyku; Systém kontroly stability; Systém pomoci pri ťahaní do kopca; Systém kontroly pomoci pri ťahaní pri zjazde.
10	Nepoužíva sa
11	25A – Elektronika karosérie; Centrálne zamykanie.
12	25A – Poistky: “ACC”, “CIG”
13	7,5A 4WD – Pohon všetkých kolies s elektronickým rozdelením krútiaceho momentu
14	15A – Predné hmlové svetlá
15	7,5A – Systém štartovania

16	10A – Bočné svetlo; Osvetlenie evidenčného čísla; Predné hmlové svetlo; Zadné hmlové svetlo.
17	7,5A – Audio systém; Osvetlenie prístrojovej dosky; Hodiny.
18	10A – Svetlá cúvania, nabíjací systém
19	20A – Okna (predné dvere)
20	20A – Ovládanie okien (zadné ľavé dvere)
21	20A – Ovládanie okien (zadné pravé dvere)
22	25A – Otváracia strecha
23	15A– Zapaľovač cigariet
24	7,5A– Audio systém; Elektrické zásuvky; Elektrické zrkadlá; Blokovanie páky prevodovky; Elektronika karosérie; Hodiny.
25	Nepoužíva sa
26	10A – Vyhrievané zrkadlá
27	15A – Napájacia zásuvka
28	Nepoužíva sa
29	10A – Zadné hmlové svetlo
30	7,5A– Airbag; Viacbodový systém vstrekovania paliva; Sekvenčný viacbodový systém vstrekovania paliva; Brzdové svetlá; Svetlá polohy; Systém štartovania.
31	7,5A – Skupina prístrojov

Relé

Spínače automatické

1.  30A – Elektrické okná
2. 30A DEF – Vyhrievanie zadného skla, poistka: “MIR HTR”
3. 30A P / SEAT – Elektrické sedadlo

Relé

• R1 – Zapaľovanie (IG1)
• R2 – Ohrievač (mechanická klimatizácia) / Mostík (automatická klimatizácia)
• R3 – LHD: Smerovky (núdzové svetlá)

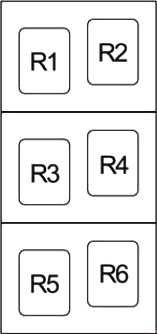

Poistková skrinka relé

Nachádza sa vedľa poistkovej skrinky.

Popis

R1	Motor štartovania (ST CUT)
R2	LHD: Motor štartovania (ST) (benzín, pred decembrom 2008: Nafta so systémom otvárania a štartovania bez kľúča)
	LHD: Krátky motor štartovania (pred decembrom 2008: naftové motory bez systému otvárania a štartovania bez kľúča)
R3	Predný hmlový svetlomet
R4	Zadný hmlový svetlomet
	Zásuvka (115V)
R5	Pomocné relé
R6	Zásuvka napájania

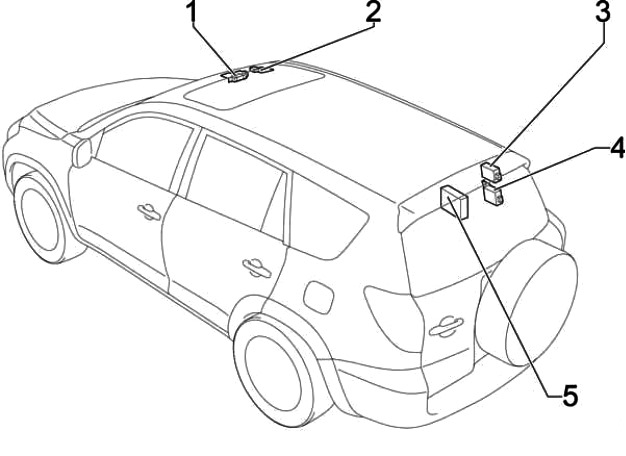

Dodatočné prvky

Popis

1. Distribučná jednotka
2. Riadiaca jednotka otváracej strechy
3. Anténa a prijímač pre systém monitorovania tlaku pneumatík
4. Prijímač centrálneho zamykania
5. Audio zosilňovač
