Toyota RAV4 XA20 a CA20 (2001-2005) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota RAV4 XA20 a CA20 (2001–2005), informácie o polohe panelov poistiek vnútri auta a pridelenie každej poistky (rozloženie poistiek).

Toyota RAV4 XA20 a CA20 – schéma poistkovej skrinky

Rok výroby: 2001, 2002, 2003, 2004, 2005.

Poistky zapaľovača cigariet (zásuvky napájania) v Toyota RAV4 sú poistka č. 2 “CIG” (zapaľovač cigariet) a č. 3 “POWER OUTLET” (zásuvky napájania) v poistkovej skrinke prístrojovej dosky.

Motorový priestor

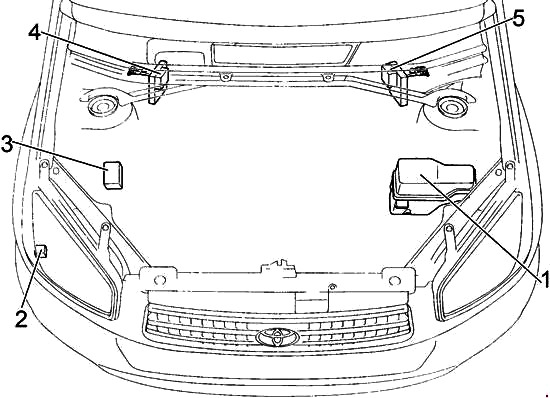

Poloha

Popis

1. Poistková skrinka a relé
2. Relé stierača svetlometov
3. Riadiaca jednotka ABS
4. LHD: poistková skrinka napájania
5. RHD: poistková skrinka napájania

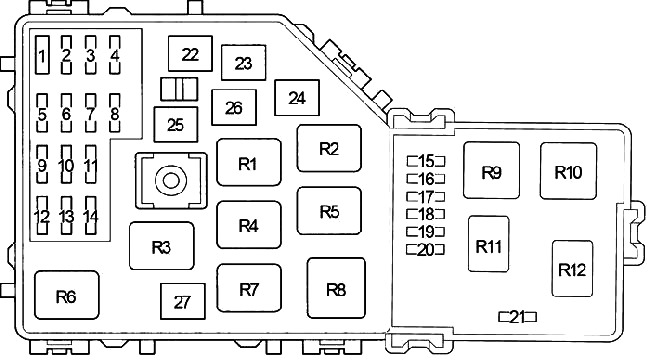

Poistková skrinka a relé

Pod kapotou sa hlavná poistka a skrinka relé nachádzajú na ľavej strane.

Popis

1	Štartovanie
2	5A – Systém nabíjania
3	20A – Senzor pomeru vzduch-palivo
	30A – Audio systém
4	20A – Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Senzor teploty oleja automatickej prevodovky; Poistky: “EFI2”, “EFI3”.
5	30A – Poistky: “RADIO”, “DOME”
6	10A – Alarm
7	5A – Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania.
8	30A – ABS; VSC; TRC; Asistencia pri brzdení.
9	10A – Osobné osvetlenie; Hodiny; Vnútorné osvetlenie; Klimatizácia; Systém bezdrôtového diaľkového ovládania; Indikátor diaľkových svetiel; Prístrojová doska.
10	30A – Poistky: 18 a 19
11	10A – Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Systém kontroly emisií.
12	15A – Audio systém
13	5A – Klimatizácia
14	15A – Systém štartovania; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania.
15	–
16	–
17	10A – Elektronický systém riadenia klapky
18	10A – Pravý svetlomet
19	10A – Ľavý svetlomet
20	Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania.

21	Systém štartovania
22	30A – Indikátor vybitia batérie; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Systém štartovania; Airbag; Poistka: “IG2”.
23	40A – Klimatizácia a vykurovanie
24	30A – Prostriedky na čistenie svetlometov
	30A – Vykurovanie paliva
25	30A – Ventilátor chladenia
26	40A – ABS
	50A – ABS
27	30A – Ventilátor chladenia
R1	Riadiaca jednotka motora
R2	Ventilátor chladenia
R3	Zapaľovanie
R4	Ventilátor chladenia
R5	Senzor pomeru paliva-vzduch
R6	Ventilátor chladenia
R7	Čerpadlo paliva
R8	Vykurovač
R9	Štartér
R10	Denné svetlá
R11	Riadiaca jednotka motora
R12	–

Priestor pre cestujúcich

Poloha

Schéma

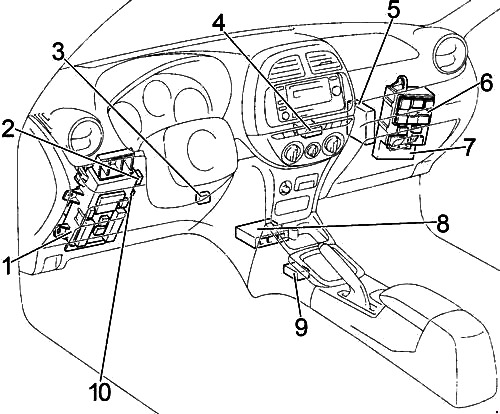

LHD

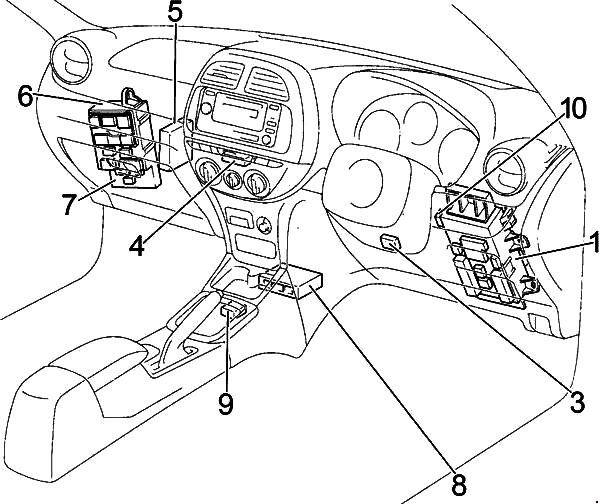

RHD

Funkcia

1. Poistková skrinka
2. LHD: Relé svetla na boku
3. Amplifikátor kľúča transpondéra
4. Amplifikátor klimatizácie
5. Riadiaca jednotka motora a prevodovky (A / T)
   Riadiaca jednotka motora (M / T)
6. Distribučná blokáda
7. Distribučná blokáda
8. Centrálny airbag
9. Riadiaca jednotka zámku páky prevodovky
10. Relé smeroviek (alarm)

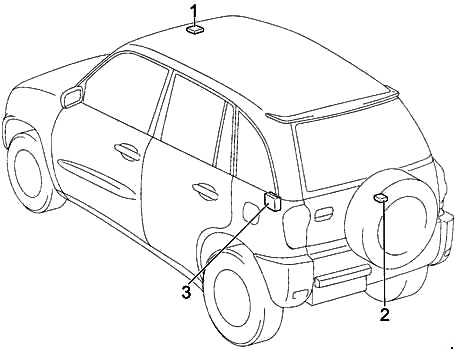

Schéma dodatočných prvkov

Popis

1. Relé a riadiaca jednotka otváracej strechy
2. Relé zadného stierača
3. Prijímač centrálneho zámku

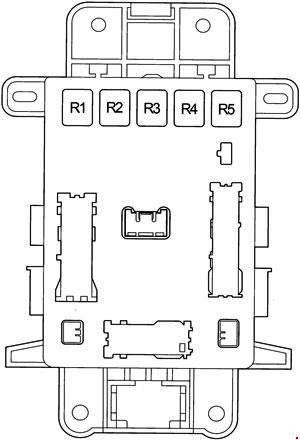

Poistková skrinka

Nachádza sa pod prístrojovou doskou na ľavej strane.

Popis

1	10A – Svetlá stop; Dodatočné brzdové svetlo; ABS; Blokovanie páky prevodovky; Tempomat; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania.
2	15A – Zapaľovač cigariet
3	15A – Zásuvka
4	10A – Vyhrievané sedadlá
5	7,5A – Osvetlenie prístrojovej dosky; Prístrojová doska; Predné hmlové svetlo; Vyhrievané zrkadlá; Klimatizácia.
6	15A – Predné hmlové svetlo
7	10A – Klaksón
8	7,5A – Bočné svetlo; Osvetlenie evidenčného čísla; Osvetlenie prístrojovej dosky.
9	15A – Poistky 8
10	7,5A – Audio systém, blokovanie páky prevodovky; Hodiny; Elektrické zrkadlá.

11	20A – Vyhrievanie zadného skla
12	Zadné svetlá; Chladiaca ventilátor; Klimatizácia; Ukazovatele automatickej prevodovky; Systém nabíjania.
13	7,5A – Diagnostický port
14	10A – Ukazovateľ vybíjania batérie; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Systém štartovania; Airbag; Prístrojová doska.
15	20A – Centrálne zamykanie
16	10A – Vyhrievané zrkadlá
17	15A – Zadný stierač a umývač skla
18	25A – Predný stierač a umývač skla
19	10A – Alarm; Prístrojová doska; ABS; Airbag; Blokovanie voliča prevodov; Tempomat; VSC; TRC.
20	30A – Otváracia strecha; Ovládanie okien.
21	40A AM1 – Zásuvky vyhrievania zadného skla; Poistky: 10, 2, 19, 17, 18.

Relé

Popis

R1	Klaksón
R2	Zadný hmlový svetlomet
R3	Vyhrievané zadné okno
R4	Zásuvky
R5	Elektrické okná; Otvoriteľná strecha.

O Toyota RAV4 XA20 a CA20 (2001-2005)

Toyota RAV4 XA20 a CA20, vyrábané v rokoch 2001 až 2005, sú populárne kompaktné SUV, ktoré ponúkajú spoľahlivosť a všestrannosť. Tieto modely sú známe svojím robustným dizajnom a pohodlným interiérom, ktorý poskytuje dostatok priestoru pre cestujúcich aj batožinu. RAV4 XA20 a CA20 boli dostupné s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, čo umožňuje vodičom vybrať si variant, ktorý najlepšie vyhovuje ich potrebám. Tieto vozidlá sú vybavené pohonom všetkých štyroch kolies, čo z nich robí ideálnu voľbu pre jazdu v rôznych terénoch a poveternostných podmienkach.

Schéma poistkovej skrinky Toyota RAV4 XA20 a CA20

Táto stránka zobrazuje schému poistkovej skrinky pre modely Toyota RAV4 XA20 a CA20, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických komponentov vozidla. Typické umiestnenie poistkovej skrinky v týchto modeloch je pod kapotou a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla.
