Toyota Prius C (2011-2016) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota Prius C (2011–2016), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.
Toyota Prius C (2011-2016) – schéma poistkovej skrinky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Prius C (2011-2016) je poistka 15 v poistkovej skrinke (prístrojová doska na strane vodiča).

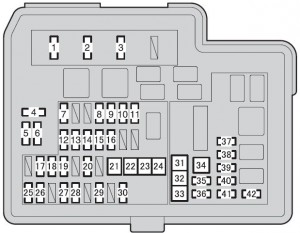

Motorový priestor (poistková skrinka typu A)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | EFI-MAIN | 20 | Viacbodová vstrekovanie paliva;
Viacbodové sekvenčné vstrekovanie paliva; EFI č. 2. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | HORN | 10 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | IG2 | 30 | IG2 č. 2, METER, IGN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | SPARE | 7,5 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | SPARE | 15 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | SPARE | 30 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | EFI NO.2 | 10 | Viacbodová vstrekovanie paliva;
Viacbodové sekvenčné vstrekovanie paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | H-LP RH-LO | 10 | Pravý svetlomet (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | H-LP LH-LO | 10 | Ľavý svetlomet (tlmené svetlo);
Smerovky a meradlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | H-LP RH-HI | 10 | Pravý svetlomet (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | H-LP LH-HI | 10 | Ľavý svetlomet (diaľkové svetlo);
Smerovky a meradlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | IG2 NO.2 | 10 | Viacbodová vstrekovanie paliva;
Viacbodové sekvenčné vstrekovanie paliva; Spínače riadenia systému; Brzdový systém; Systém štartovania; Systém inteligentného kľúča; Systém klasifikácie pasažierov; Systém airbag SRS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | DOME | 15 | Audio systém;
Kontrola vozidla a zaznamenávanie prevádzkových údajov; Centrálny modul karosérie; Osobné osvetlenie; Osvetlenie batožinového priestoru. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | ECU-B NO.1 | 7,5 | Hlavný modul ECU;
Systém inteligentného kľúča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | METER | 7,5 | Odometer a ukazovatele | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | IGN | 15 | Viacbodová vstrekovanie paliva;
Viacbodové sekvenčné vstrekovanie paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | HAZ | 10 | Havarijné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | ETCS | 10 | Viacbodová vstrekovanie paliva;
Viacbodové sekvenčné vstrekovanie paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | ABS NO.1 | 20 | Brzdový systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ENG W / PMP | 30 | Viacbodová vstrekovanie paliva;
Viacbodové sekvenčné vstrekovanie paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | H-LP-MAIN | 40 | H-LP LH-LO, H-LP RH-LO,
H-LP LH-HI, H-LP RH-HI; Systém denného svietenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | H-LP CLN | 30 | Chýbajúci obvod | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | ABS MTR NO.1 | 30 | Systém brzdenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | P/I | 50 | EFI-MAIN, HORN, IG2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | ECU-B NO.2 | 7,5 | Systém klimatizácie;
Odometer a ukazovatele; Systém klasifikácie cestujúcich; Systém upozornenia na tlak pneumatík; Systém štartovania; Systém inteligentného kľúča; Systém elektrického zamykania dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | AM2 | 7,5 | Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | STRG LOCK | 20 | Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | ABS NO.2 | 10 | Systém brzdenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | IGCT-MAIN | 30 | IGCT NO.2, IGCT NO.3, IGCT NO.4,
PCU, BATT FAN |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | D / C CUT | 30 | DOME, ECU-B NO.1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | PTC HTR NO.1 | 30 | PTC ohrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | PTC HTR NO.2 | 30 | PTC ohrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | FAN | 30 | Elektrický chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | PTC HTR NO.3 | 30 | PTC ohrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | DEF | 30 | MIR HTR, odmrazovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | DEICER | 20 | Chýbajúci obvod | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | BATT FAN | 10 | Ventilátor chladenia batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | IGCT NO.2 | 10 | Hybridný systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | IGCT NO.4 | 10 | Hybridný systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | PCU | 10 | Hybridný systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | IGCT NO.3 | 10 | Hybridný systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | MIR HTR | 10 | Odmrazovače vonkajšieho spätného zrkadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Motorový priestor (poistková skrinka typu B)
| Poistka | Amp [A] | Popis | |
| 1 | DC / DC | 100 | Hybridný systém |
| 2 | ABS MTR Č.2 | 30 | Brzdový systém |
| 3 | HTR | 40 | Systém klimatizácie |
| 4 | EPS | 50 | Systém elektrickej asistencie riadenia |

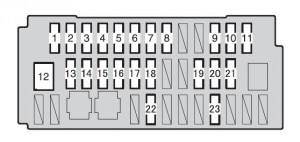

Pod prístrojovou doskou na strane vodiča
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | TAIL | 10 | Luci di posizione;
Luci di contorno laterali; Luci posteriori; Luci della targa; Fari anteriori fendinebbia; Contachilometri e indicatori. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | PANEL | 5 | Osvetlenie prístrojovej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | DOOR R/R | 20 | Finestrino posteriore elettrico (lato destro) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | DOOR P | 20 | Finestrino anteriore (lato destro) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ECU-IG NO.1 | 5 | Sbrinatore lunotto posteriore;
Systém varovania tlaku pneumatík; Hlavný modul ECU; Systém brzdenia; Systém kontroly stability vozidla; Systém elektrického zamykania dverí; Systém inteligentného kľúča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | ECU-IG NO.2 | 5 | Systém elektrickej asistencie riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | HTR-IG | 7,5 | Klimatizácia;
Ohrievač PTC. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | GAUGE | 10 | Fari di riserva;
Audio systém; Systém kontroly blokovania prevodovky; Otvorená strecha; Kontrola vozidla a registrácia prevádzkových údajov; Systém varovania blízkosti vozidla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | WASHER | 15 | Stierače a umývače čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | WIPER | 25 | Stierače a umývače čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | WIPER RR | 15 | Stierače a umývače čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | P / W | 30 | Napájanie okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | DOOR R/L | 20 | Elektrické zadné okno (ľavá strana) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | DOOR D | 20 | Predné okno (ľavá strana) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | CIG | 15 | Napájacia zásuvka;
Zapaľovač cigariet. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | ACC | 5 | Hlavný kontrolór karosérie;
Audio systém; Externé zrkadlá; Systém kontroly zámku prevodovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | D / L | 25 | Systém elektrického zámku | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | OBD | 7,5 | Diagnostika na palube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | STOP | 7, 5 | Systém štartovania;
Systém kontroly zámku prevodovky; Systém upozornenia na blízkosť vozidla; Brzdový systém; Brzdové svetlá; Brzdové svetlá umiestnené vysoko. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | AM1 | 7,5 | Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | FOG FR | 15 | Predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | S/ROOF | 25 | Otváracia strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | S / HTR | 15 | Vyhrievanie sedadiel;
Klimatizácia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Toyota Prius C (2011-2016)
Toyota Prius C, známy aj ako Toyota Aqua na niektorých trhoch, je kompaktný hybridný automobil, ktorý bol predstavený v roku 2011. Tento model je obľúbený pre svoju úspornosť a ekologickú prevádzku, pričom kombinuje benzínový motor s elektromotorom. Prius C je vybavený 1,5-litrovým štvorvalcovým motorom, ktorý spolupracuje s elektromotorom na dosiahnutie optimálnej spotreby paliva. Vďaka svojmu kompaktnému dizajnu je ideálny pre mestské prostredie, kde ponúka jednoduchú manévrovateľnosť a pohodlné parkovanie. Interiér je praktický a poskytuje dostatok priestoru pre pasažierov aj batožinu, čím sa stáva vhodnou voľbou pre každodenné použitie.
Schéma poistkovej skrinky Toyota Prius C
Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Prius C, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Poistková skrinka sa zvyčajne nachádza pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkcii jednotlivých poistiek.
