Toyota Land Cruiser V8 200 (2012) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Land Cruiser V8 200 (2012), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.

Toyota Land Cruiser V8 200 (2012) – schéma poistkovej skrinky

Rok výroby: 2012.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Land Cruiser V8 200 (2012) je poistka 1 v poistkovej skrinke na prístrojovej doske (typ A).

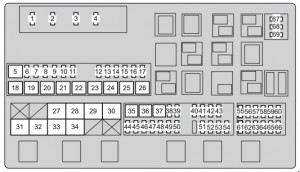

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore
Toyota Land Cruiser – poistky – motorový priestor
Číslo Amp [A] Popis
1 A / F * 1 15 Rizikový ohrievač klimatizácie
EFI MAIN2 * 2, * 3 15 * 2 VNT DRIVER, EFI, EDU
 25 * 3
2 HORN 10 Klaksón
3 EFI MAIN 25 EFI;

Rizikový ohrievač A/F;

Čerpadlo paliva.
4 IG2 MAIN 30 INJ, IGN, MET
5 RR A / C 50 Chýbajúci obvod
6 SEAT-A / C LH 25 Ohrievače sedadiel a ventilátory
7 RR S / HTR 20 Ohrievanie zadných sedadiel
8 DEICER 20 Rozmrazovanie predného stierača
9 CDS FAN 25 Ventilátor kondenzátora
10 TOW TAIL 30 Chýbajúci obvod
11 RR P / SEAT 30 Chýbajúci obvod
12 ALT-CDS 10 ALT-CDS
13 FR FOG 7,5 Predné hmlové svetlá
14 SECURITY 5 SECURITY
15 SEAT-A / C RH 25 Ohrievače sedadiel a ventilátory
16 STOP 15 Brzdové svetlá;

Vysoké brzdové svetlo;

ABS;

VSC;

Hlavná riadiaca jednotka karosérie;

EFI;

Príves.
17 AI PUMP HTR * 1 10 Ohrievač čerpadla AI
PWR HTR * 2, * 3 7,5 Elektrický ohrievač
18 RR AUTO A / C 50 Zadný klimatizačný systém
19 PTC-1 50 Ohrievač PTC
20 PTC-2 50 Ohrievač PTC
21 PTC-3 50 Ohrievač PTC
22 RH-J / B 50 RH-J / B
23 SUB BATT 40 Príves
24 VGRS 40 VGRS ECU
25 H-LP CLN 30 Čistenie svetlometov
26 DEFOG 30 Rozmrazovanie zadného okna
27 AHC 60 AHC na 4 kolesách
28 HTR Predná klimatizácia
29 PBD Napájanie ECU zadných dverí
30 LH-J / B 150 LH-J / B
31 ALT 180 Akákoľvek poistka
32 A/PUMP NO.1*1 50 AI DRIVER
GLOW1 * 2, * 3 80 Systém predohrevu motora
33 A/PUMP NO.2*1 50 Chýbajúci obvod
GLOW2 * 2, * 3 80 Impianto di preriscaldamento del motore
34 HLAVNÝ 40 Faro;

HEAD LL;

HEAD RL;

HEAD LH;

HEAD RH.
35 ABS1 50 ABS
36 ABS2 30 ABS
37 ST 30 Sistema di avviamento
38 IMB 7,5 Scatola con codice identificativo;

Sistema intelligente di ingresso e

avviamento tramite pressione;

GBS.
39 AM2 5 Unità principale ECU
40 DOME2 7,5 Lucidi di cortesia;

Modulo superiore;

Illuminazione interna posteriore.
41 ECU-B2 5 Sistema di memoria posizione conducente
42 AMP 2 30 Sistema audio
43 RSE 7,5 Assente circuito
44 TOWING 30 Rimorchio
45 DOOR NO.2 25 Unità principale ECU
46 STR LOCK 20 Sistema di blocco dello sterzo
47 TURN-HAZ 15 Contachilometri;

Indicatori di direzione anteriori;

Indicatori di direzione laterali;

Indicatori di direzione posteriori;

Rimorchio.
48 EFI MAIN2 * 1 20 Pompa carburante
F / PMP * 2, * 3 20 Assente circuito
49 ETCS * 1 10 EFI
A / F * 3 15 Riscaldatore dell’aria condizionata
50 ALT-S 5  IC-ALT
51 AMP 1 30 Sistema audio
52 RAD NO.1 10 Sistema di navigazione;

Sistema audio;

Sistema di assistenza al parcheggio.
53 ECU-B1 5 Sistema di doppia chiusura;

Sistema intelligente di ingresso e avviamento;

Modulo di aerazione;

Sensore di inclinazione e G;

Sistema di sterzo inclinabile e telescopico;

Contachilometri;

Radiatore;

ECU del cancello;

Sensore di sterzata;

VGRS.
54 DOME1 5 Sistema di ingresso retroilluminato, orologio
55 HEAD LH 15 Fari abbaglianti (sinistri)
56 HEAD LL 15 Fari anabbaglianti (sinistri);

Sistema di livellamento dei fari.
57 INJ 10 Iniettore;

Sistema di accensione.
58 MET 5 Contachilometri
59 IGN 10 Circuito aperto;

Sistema di airbag SRS;

ECU del cancello;

Sistema intelligente di ingresso e avviamento;

ABS;

VSC;

Sistema di blokovanie riadenia;

GBS.
60 DRL 5 Fari diurni
61 HEAD RH 15 Fari abbaglianti (destri)
62 HEAD RL 15 Fari anabbaglianti (destri)
63 EFI NO.2 7,5 Sistema di iniezione dell’aria;

Sensore di flusso dell’aria.
64 RR A/C NO.2 7,5 Assente circuito
65 EFI NO.3*2, 3 7,5 EGR E-VRV B2,

D-THROT SOL B2
66 DEF N).2 5 Disgelo specchio retrovisore esterno.
67 SPARE 5 Fusibile di riserva
68 SPARE 15 Fusibile di riserva
69 SPARE 30 Fusibile di riserva
Leggere  Toyota Yaris XP90 (2005-2013) – poistková skrinka

* 1: Vozidlá s motorom na benzín

* 2: Vozidlá s naftovým motorom (pre Rusko, Ukrajinu, Kazachstan, Azerbajdžan, Gruzínsko, Arménsko, Bielorusko)

* 3: Vozidlá s naftovým motorom (okrem Ruska, Ukrajiny, Kazachstanu, Azerbajdžanu, Gruzínska, Arménska, Bieloruska)

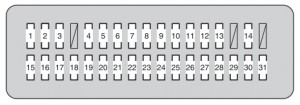

Poistková skrinka pod prístrojovou doskou (typ A)

Poistková skrinka pod prístrojovou doskou (typ A)
Toyota Land Cruiser – poistky – prístrojová doska (typ A)
Č. Amp [A] Popis
1 CIG 15 Zapaľovač cigariet
2 BK/UP LP 10 Svetlomety na cúvanie;

Príves.
3 ACC 7,5 Audio systém;

Systém asistencie pri parkovaní;

Skupina viacerých displejov;

ECU hlavného tela;

ECU zrkadlo;

Inteligentný systém vstupu a štartovania;

Hodiny.
4 PANEL 10 Kontrola trakcie;

Popolník;

Zapaľovač cigariet;

Chladnička;

Tempomat;

Centrálne uzamknutie diferenciálu;

Skupina displejov;

Vyhrievanie sedadla;

Systém klimatizácie;

Osvecovanie priestoru odkladacej schránky;

Havarijné svetlá;

Audio systém;

Spínač čistenia svetlometov;

Ovládanie vyrovnávania svetlometov;

Elektrické vyhrievanie;

Systém pamäte polohy sedenia;

Spínače vonkajšieho zrkadla;

Horný modul;

Senzor naklonenia airbagov s tendenciou;

Spínač páky prevodovky;

Spínače volantu;

Spínač VSC OFF;

Spínač konzoly;

PANEL RLY.
5 ECU-IG NO.2 10 Systém klimatizácie;

Vyhrievač;

Horný modul;

ABS;

VSC;

Senzor riadenia;

Senzor naklonenia a senzor G;

Centrálny modul;

Svetlomety brzdových svetiel;

Otvorený strešný panel;

Hodiny;

Zrkadlo EC.
6 WINCH 5 Chýbajúci obvod
7 A / C IG 10 Chladič;

Ventilátor kondenzátora;

Kompresor chladiča;

Odľadovanie zadného okna a

vonkajšieho zrkadla;

Systém klimatizácie.
8 TAIL 15 Zadné svetlomety;

Osvecovanie evidenčného čísla;

Predné hmlové svetlá;

Zadný hmlový svetlomet;

Príves;

Predné svetlá na polohe.
9 WIPER 30 Predný stierač
10 WISHER 20 Striekacia tryska čelného skla
11 RR WIPER 15 Stierač a striekacia tryska zadného okna
12 4WD 20 Kontrola trakcie
13 LH-IG 5 Alternátor;

Vyhrievanie sedadla;

Odľadovanie predného stierača;

Predné bezpečnostné pásy;

Havarijné svetlá;

Spínač páky prevodovky.
14 ECU-IG NO.1 5 ABS;

VSC;

Ovládanie naklonenia a teleskopické;

ECU brány;

Systém uzamknutia páky prevodovky;

Systém asistencie pri parkovaní;

Systém tempomatu;

Bezpečnosť proti kolíziám;

Príves;

Čistenie svetlometov;

Skupina displejov;

Predný stierač so senzorom dažďa;

Systém pamäte polohy vodiča;

Systém elektrického uzamykania.
15 S/ROOF 25 Otvorený strešný panel
Leggere  Toyota Sienna XL30 (2011-2018) – poistková skrinka
16 PRAWE DRZWI PRAWE 20 Finestrini elektrické
17 MIR 15 Zrkadlo ECU;

Rozmrazenie vonkajšieho spätného zrkadla.
18 RR DOOR RH 20 Finestrini elektrické
19 RR DOOR LH 20 Finestrini elektrické
20 FR DOOR RH 20 Finestrini elektrické
21 RR FOG 7,5 Svetlomet hmlových svetiel zadných
22 A / C 7,5 Systém klimatizácie
23 AM1 5 Chýbajúci obvod
24 TI & TE 15 Ovládanie sklopné a teleskopické
25 FR P/SEAT RH 30 Elektrické sedadlo
26 PWR OUTLET 15 Napájacia zásuvka
27 OBD 7,5 Diagnostika palubná
28 PSB 30 Bezpečnosť proti kolíziám
29 DOOR NO.1 25 Hlavná jednotka ECU
30 FR P/SEAT LH 30 Elektrické sedadlo
31 INVERTER 15 Inverter

Poistková skrinka pod prístrojovou doskou (typ B)

Poistková skrinka pod prístrojovou doskou (typ B)
Toyota Land Cruiser – poistky – prístrojová doska (typ A)
Číslo Amp [A] Popis
1 RSF LH 30 Neprítomný obvod
2 B/DR CLSR RH 30 Najbližšie zadné dvere
3 B/DR CLSR LH 30 Najbližšie zadné dvere
4 RSF RH 30 Neprítomný obvod
5 DOOR DL 15 Systém dvojitého zamykania
6 AHC-B 20 AHC na 4 kolesách
7 TEL 5 Multimédiá
8 TOW BK / UP 7,5 Neprítomný obvod
9 AHC-B NO.2 10 AHC na 4 kolesách
10 ECU-IG NO.4 5 VGRS, AHC na 4 kolesách
11 SEAT-A/C FAN 10 Ventilátory
12 SEAT-HTR 20 Vyhrievanie sedadla
13 AFS 5 Neprítomný obvod
14 ECU-IG NO.3 5 Automatické vyrovnávanie hlavy LP
15 STRG HTR 10 Vyhrievaný volant
16 TV 10 Skupina viacerých displejov
