V tomto článku nájdeš diagramy poistkovej skrinky Toyota Highlander Hybrid (2006–2016), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.

Toyota Highlander Hybrid (2006-2007) – schéma poistky

Rok výroby: 2006, 2007.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Highlander XU50 (2013-2016) je poistka 36 v paneli poistiek na prístrojovej doske.

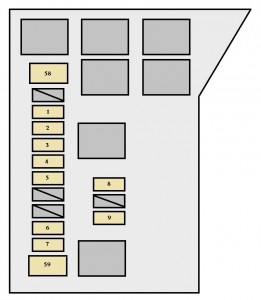

Motorový priestor

Motorový priestor
Toyota Hightlander Hybrid – poistky – motorový priestor

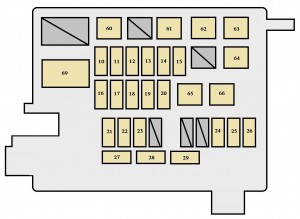

Motorový priestor

Motorový priestor
Toyota Highlander Hybrid – poistky – motorový priestor

Motorový priestor

Motorový priestor
Toyota Highlander Hybrid – poistky – motorový priestor

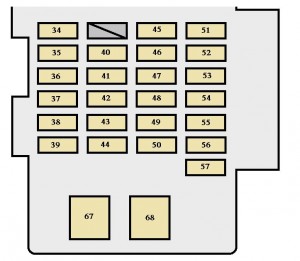

Prístrojová doska

Prístrojová doska
Toyota Highlander Hybrid – poistky – prístrojová doska

Poistky (typ A)

Poistka   Amp [A] Popis
1 ETCS 10 Hybridný systém
2 DC / DC − S 10 Hybridný systém
3 ABS NO.2 10 Elektronický brzdový systém
4 ABS NO.1 10 Elektronický brzdový systém
5 BATT FAN 15 Hybridný systém
6 ABS NO.3 15 Elektronický brzdový systém
7 OIL PUMP 10 Systém chladenia prevodového oleja
8 ST 7,5 Hybridný systém
9 RR HTR 15 Zadný vykurovací systém
10 DRL 7,5 Systém denného svietenia
11 H-LP L LWR 15 Ľavý svetlomet (tlmené svetlo)
12 H-LP L UPR 15 Ľavý svetlomet (diaľkové svetlo)
13 H − LP R UPR 15 Pravý svetlomet (diaľkové svetlo)
14 PWR OUTLET NO.2 20 Napájacia zásuvka (115 VAC)
15 TOWING 20 Svetlá prívesu
16 HAZ 15 Smerovky;

Výstražné svetlá.
17 SECURITY 15 Antivírusový systém
18 AM2 NO.1 30 Poistky “IGN”, “IG2” a “ST”
19 MPX-B1 7,5 Elektrický posilovač riadenia
20 HORN 10 Klakson
21 RADIO NO.1 25 Audio systém
22 ECU−B NO.1 7,5 Antivírusový systém;

Systém klimatizácie;

Smerovky a meradlá;

Elektricky ovládaná strecha;

Systém imobilizácie motora;

Multiplexová komunikačná sústava.
23 DOME 10 Osobné osvetlenie;

Vnútorné osvetlenie;

Osvetlenie pre pohostinnosť;

Osvetlenie zapaľovania;

Systém bezdrôtového diaľkového ovládania;

Smerovky a meradlá;

Systém navigácie.
24 DOOR NO.1 25 Elektrický uzamykací systém
25 A / F 25 Systém kontroly vzduchu / paliva
26 CRT 7,5 Systém zábavy na zadných sedadlách;

Displej navigačného systému.
27 H − LP R LWR 15 Pravý svetlomet (tlmené svetlo)
28 INV W / P 15 Hybridný systém
29 IGCT Č.5 10 Hybridný systém
30 ČERPADLO VODY 10 Systém klimatizácie
31 IGCT Č.4 10 Systém kontroly emisií;

Systém kontroly prevodovky;

Systém kontroly vzduchu / paliva.
32 IGCT Č.3 10 Hybridný systém, čerpadlo paliva
33 IGCT Č.2 10 Hybridný systém
34 IGN 10 Meracie prístroje a indikátory;

Systém airbag SRS;

Hybridný systém;

Elektronický brzdový systém;

Systém imobilizácie motora.
35 RAD Č.2 7,5 Audio systém;

Systém zábavy na zadných sedadlách;

Systém navigácie;

Systém klimatizácie;

Multiplexový komunikačný systém.
36 CIG 15 Zapaľovač cigariet
37 P RR DVERA 20 Elektrické okná
38 PWR ZÁSUVKA1 15 Zásuvka napájania (12 VDC)
39 FR HML 20 Predné hmlové svetlá
40 ECU-IG 10 Elektronický brzdový systém;

Kontrola prevodovky;

Elektrické posilňovanie riadenia;

Systém proti krádeži.
41 WIPER 25 Stierače
42 D RR DVERA 20 Elektrické okná
43 D FR DVERA 25 Elektrické okná;

Systém uzamykania dverí;

Vnútorné osvetlenie dverí.
44 S/ROOF 20 Elektricky otvárateľná strecha
45 HEATER 10 Klimatizácia;

Zadné vykurovanie;

Odmlžovač zadného okna;

Hybridný systém.
46 IG1 7,5 Hybridný systém;

Elektrické uzamykanie;

Multiplexový komunikačný systém;

Indikátory zapnutia a vypnutia

airbagov;

Indikátory smeru;

Osvetlenie cúvania;

Odmlžovače v vonkajších zrkadlách;

Automatické vnútorné zrkadlo proti oslneniu;

Zásuvka napájania (115 VAC);

Vykurovače sedadiel;

Systém navigácie.
47 RR WIP 15 Stierač zadného okna
48 STOP 20 Brzdové svetlá;

Vysoké brzdové svetlo;

Elektronický brzdový systém;

Systém kontroly prevodovky;

Hybridný systém.
49 OBD 7,5 Systém palubnej diagnostiky
50 SEAT HTR 15 Vykurovače sedadiel
51 IG2 15 Systém viacbodového vstrekovania paliva;

Systém sekvenčného vstrekovania paliva;

Systém zapálenia motora.
52 WASHER 20 Predný umývač skla;

Zadný umývač skla.
53 FUEL OPN 7,5 Systém otvárania uzáveru nádrže paliva
54 FR DEF 20 Odmlžovač predného skla;

Odmlžovače zrkadiel.
55 P FR DVERA 20 Elektrické okná;

Dodatočné osvetlenie dverí.
56 TAIL 10 Osvetlenie polohy;

Zadné svetlá;

Bočné markerové svetlá;

Osvetlenie evidenčného čísla;

Predné hmlové svetlá.
57 PANEL 7,5 Osvetlenie prístrojovej dosky

Poistky (typ B)

Poistka   Amp [A] Popis
58 ABS MTR2 30 Elektronický brzdový systém
59 ABS MTR1 30 Elektronický brzdový systém
60 HEATER 50 Systém klimatizácie;

Poistka “POMPA ACQUA”
61 RR HTR 30 Systém vykurovania vzadu
62 RR DEF 30 Odmlžovač zadného okna
63 RDI FAN NO.1 40 Elektrický chladiaci ventilátor
64 RDI FAN NO.1 40 Elektrický chladiaci ventilátor
65 MAIN 40 Poistky “H-LP L LWR”, “H-LP L UPR”,

“H-LP R LWR”, “H-LP R UPR” a “DRL”.
66 IGCT NO.1 50 Poistky “INV W / P”, “IGCT č. 2”, “IGCT č. 3”,

“IGCT č. 4” a “IGCT č. 5”
67 AM1 40 Poistky “ECU − IG”, “WASHER”, “IG1”,

“WIPER”, “RR WIP”, “HEATER (10 A)”,

“RAD č. 2” a “CIG”
68 POWER 30 Elektrické sedadlo

Poistky (typ C)

Poistka   Amp [A] Popis
69 DC / DC 120 Systém hybridný
Leggere  Toyota Avensis III (od 2009) – batérie

Toyota Highlander Hybrid (2008) – schéma poistkovej skrinky

Rok výroby: 2008.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Highlander Hybrid (2008) je poistka 27 a 28? v poistkovej skrinke na palubnej doske (blok poistiek).

Motorový priestor

Typ A (blok poistiek na zadnej strane krytu)

Typ A (blok poistiek na zadnej strane krytu)
Toyota Highlander Hybrid – poistky – motorový priestor (typ A – kryt)

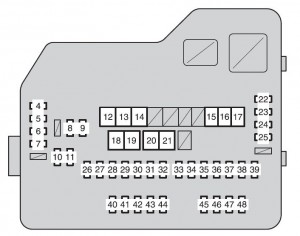

Typ A (blok poistiek)

Typ A (blok poistiek)

Toyota Highlander Hybrid – poistky – motorový priestor (typ A – poistková skrinka)
Poistka Amp [A] Popis
1 SPARE 7,5 Poistka náhradná
2 SPARE 15 Poistka náhradná
3 SPARE 25 Poistka náhradná
4 DEF RLY 10 Odmlžovač zadného okna
5 MIR HTR 20 MIR HTR (15 A)
6 P/OUT 20 Zásuvka napájania
7 DOOR 1 25 Multiplexový komunikačný systém
8 IGCT NO.3 10 Viacbodová injekcia;

Viacbodový sekvenčný injekčný systém.
9 EFI NO.3 10 Viacbodová injekcia;

Viacbodový sekvenčný injekčný systém.
10 INJ NO.1 15 Systém štartovania
11 INJ NO.2 10 Viacbodová injekcia;

Viacbodový sekvenčný injekčný systém.
12 HTR 50 Klimatizačný systém
13 FAN NO.2 50 Elektrický chladiaci ventilátor
14 FAN NO.1 50 Elektrický chladiaci ventilátor
15 RR CLR 40 Klimatizačný systém
16 RR DEF 30 Odmlžovač zadného okna
17 PBD 30 Napájanie zadných dverí
18 DC / DC 140 MIR HTR, P/OUT, DOOR 1,

HTR, RR DEF, FAN MAIN,

PTC NO.1, RR CLR, PTC NO.2,

PTC NO.3, PBD
19 EPS 80 Elektrický posilovač riadenia
20 ABS MTR1 50 Brzdový systém
21 ABS MTR2 50 Brzdový systém
22 CRT 10 Systém zábavy na zadných sedadlách
23 RADIO1 15 Audio systém
24 ECU-B 10 Senzor riadenia;

Smerovky a meracie prístroje;

Systém klimatizácie;

Hlavná jednotka ECU;

Diaľkové ovládanie;

Systém inteligentného kľúča;

Napájané zadné dvere;

Palubný diagnostický systém.
25 DOME 10 Osvetlenie priestoru;

Osobné osvetlenie;

Vnútorné osvetlenie;

Smerovky a meracie prístroje;

Dodatočné osvetlenie dverí;

Napájané zadné dvere.
26 AMP 15 Audio systém
27 TOWING 30 Osvetlenie prívesu
28 IG2 25 WTR NR 1, WTR NR 2
29 STR LOCK 20 Systém zamykania volantu
30 IGCT 30 IGCT č. 2, IGCT č. 3, INV-W / P, EFI č. 3
31 HAZ 15 Zapni výstražné svetlá
32 ABS NO.3 15 Elektronický brzdový systém
33 ABS NO.2 10 Elektronický brzdový systém
34 ABS NO.1 10 Kondenzátor
35 OIL PMP 10 Systém chladenia kvapaliny motora
36 BATT FAN 15 Hybridný systém
37 G / H 10 Okenný otvor;

Multiplexový komunikačný systém.
38 DC / DC-S 10 Hybridný systém
39 AM2 7,5 Multiplexový komunikačný systém
40 H-LP LH 15 Ľavý svetlomet (diaľkové svetlo)
41 H-LP RH 15 Pravý svetlomet (diaľkové svetlo)
42 H-LP LL 15 Ľavý svetlomet (tlmené svetlo)
43 H-LP RL 15 Pravý svetlomet (tlmené svetlo)
44 HORN 10 Klakson
45 EFI NO.1 10 Viacbodová injekcia;

Systém sekvenčnej viacbodovej injekcie;

Systém inteligentného kľúča.
46 ETCS 10 Viacbodová injekcia;

Systém sekvenčnej viacbodovej injekcie;

Elektronická kontrola klapky
47 A / F 20 Senzor pomeru vzduch-palivo
48 S-HORN 7,5 Klakson

Typ B (ak je prítomný)

Typ B (ak je prítomný)

Toyota Highlander – Hybrid – poistky – motorový priestor (typ B)
Poistka Amp [A] Popis
1 INV-W / P 15 Hybridný systém
2 IGCT NO.2 7,5 Hybridný systém
3 A / CD 10 Systém klimatizácie

Pod prístrojovou doskou

Predná časť poistkovej skrinky

Predná časť poistkovej skrinky

Toyota Highlander Hybrid – poistky – prístrojová doska (predná časť poistkovej skrinky)

Poistková skrinka

Poistková skrinka

Toyota Highlander Hybrid – poistky – prístrojová doska (poistková skrinka)
Poistka Amp [A] Popis
1 P / SEAT 30 Elektrické sedadlo
2 POWER 30 Elektrické okná
3 RR DOOR RH 25 Elektrické okná
4 RR DOOR LH 25 Elektrické okná
5 FR FOG 15 Predné hmlové svetlá
6 OBD 7,5 Systém diagnostiky na palube
7 FR DEF 25 Odmlžovač predného stierača
8 STOP 10 Brzdové svetlá
9 DOOR NO.2 25 Elektrické okná
10 AM1 7,5 Čerpadlo vody
11 RR FOG 7,5 Chýbajúci obvod
12 FUEL OPN 7,5 Otvorenie dverí palivovej nádrže
13 S/ROOF 30 Elektrická strecha
14 TAIL 15 Svetlá polohy;

Zadné svetlá;

Osvetlenie evidenčného čísla;

Predné hmlové svetlá;

Svetlá prívesu.
15 PANEL 7,5 Osvetlenie priestoru pre cestujúcich;

Havarijné svetlá;

Audio systém;

Odparovače zrkadiel vonkajších;

Systém elektrického zamykania dverí;

Vyhrievanie sedadiel;

Systém zábavy pre zadné sedadlá;

Ovládanie osvetlenia prístrojovej dosky;

Elektronický spínač prevodovky;

Prevodovka;

Spínače na volante.
16 ECU IG NO.1 10 Systém komunikácie Multiplex;

Elektrická strecha;

Systém elektronicky riadenej prevodovky;

Elektrické zadné dvere;

Vyhrievanie sedadiel;

Systém upozornenia na tlak v pneumatikách;

Elektronické posilňovanie riadenia;

Prevodovka.
17 ECU IG NO.2 7,5 VDIM
18 A/C NO.2 10 Klimatizácia;

VENTILÁTOR NO.1;

VENTILÁTOR NO.2.
19 WASH 20 Stierače a umývač čelného skla
20 S-HTR 20 Vyhrievanie sedadiel
21 GAUGE NO.1 10 Audio systém;

Odparovače zrkadla spätného;

Svetlá cúvania;

Systém nabíjania;

Havarijné svetlá;

Systém kontroly trakcie;

Ovládanie osvetlenia prístrojovej dosky;

Odparovač stierača čelného skla.
22 FR WIP 30 Stierače a umývač čelného skla
23 RR WIP 15 Stierač a umývač zadného skla
24 IGN 10 Viacbodová injekcia;

Systém sekvenčnej viacbodovej injekcie;

Systém zamykania volantu;

Systém inteligentného kľúča;

Systém airbagov SRS.
25 GAUGE NO.2 7,5 Ukazovatele a meradlá;

Monitor zadného výhľadu.
26 ECU-ACCESSORY 7,5 Elektrické zrkadlo spätného;

Systém zamykania prevodovky;

Systém inteligentného kľúča.
27 ACCESSORY SOCK NO.1 10 Napájacia zásuvka
28 ACCESSORY SOCK NO.2 20 Napájacia zásuvka
29 RADIO NO.2 7,5 Audio systém;

Systém zábavy pre zadné sedadlá;

Systém nabíjania;

Vnútorné osvetlenie;

Osobné osvetlenie.
30 MIR HTR 15 Odparovače zrkadla spätného

Toyota Highlander Hybrid (2009-2010) – schéma poistky

Rok výroby: 2009, 2010.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Highlander Hybrid (2009-2010) je poistka 28 a 29? v poistkovej skrinke na prístrojovej doske (blok poistiek)

Motorový priestor

Typ A (blok poistiek na zadnej strane krytu)

Typ A (blok poistiek na zadnej strane krytu)
Toyota Highlander Hybrid – poistky – motorový priestor (typ A – kryt)

Typ A (blok poistiek)

Typ A (blok poistiek)

Toyota Highlander Hybrid – poistky – motorový priestor (typ A – poistková skrinka)
Poistka Amp [A] Popis
1 SPARE 7,5 Poistka rezervná
2 SPARE 15 Poistka rezervná
3 SPARE 25 Poistka rezervná
4 DEF RLY 10 Odmlžovač zadného okna
5 MIR HTR 20 MIR HTR (15 A)
6 P/OUT 20 Zásuvka napájania
7 DOOR 1 25 Systém multiplexovej komunikácie
8 IGCT NO.3 10 Viacbodová injekcia;

Systém viacbodovej sekvenčnej injekcie.
9 EFI NO.3 10 Viacbodová injekcia;

Systém viacbodovej sekvenčnej injekcie.
10 INJ NO.1 15 Systém štartovania
11 INJ NO.2 10 Viacbodová injekcia;

Systém viacbodovej sekvenčnej injekcie.
12 HTR 50 Systém klimatizácie
13 FAN NO.2 50 Elektrický chladiaci ventilátor
14 FAN NO.1 50 Elektrický chladiaci ventilátor
15 RR CLR 40 Systém klimatizácie
16 RR DEF 30 Odmlžovač zadného okna
17 PBD 30 Napájanie zadných dverí
18 DC / DC 140 MIR HTR, P/OUT, DOOR 1,

HTR, RR DEF, FAN MAIN,

PTC NO.1, RR CLR, PTC NO.2,

PTC NO.3, PBD
19 EPS 80 Elektrický posilovač riadenia
20 ABS MTR1 50 Systém brzdenia
21 ABS MTR2 50 Systém brzdenia
22 CRT 10 Systém zábavy na zadných sedadlách
23 RADIO1 15 Audio systém
Leggere  Toyota Land Cruiser 80/J80 (1990-1997) – poistková skrinka
24 ECU-B 10 Senzor riadenia;

Smerovky a meradlá;

Systém klimatizácie;

Hlavná jednotka ECU;

Diaľkové ovládanie;

Systém inteligentného kľúča;

Napájané zadné dvere;

Palubný diagnostický systém.
25 DOME 10 Osvetlenie priestoru;

Osobné osvetlenie;

Vnútorné osvetlenie;

Smerovky a meradlá;

Dodatočné osvetlenie dverí;

Napájané zadné dvere.
26 AMP 15 Audio systém
27 TOWING 30 Osvetlenie prívesu
28 IG2 25 WTR NR 1, WTR NR 2
29 STR LOCK 20 Systém blokovania volantu
30 IGCT 30 IGCT nr 2, IGCT nr 3,

INV-W / P, EFI nr 3
31 HAZ 15 Spínač núdzových svetiel
32 ABS NO.3 15 Elektronicky riadený brzdový systém
33 ABS NO.2 10 Elektronicky riadený brzdový systém
34 ABS NO.3 10 Kondenzátor
35 OIL PMP 10 Systém chladenia kvapaliny motora
36 BATT FAN 15 Hybridný systém
37 G / H 10 Sklo;

Multiplexový komunikačný systém.
38 DC / DC-S 10 Hybridný systém
39 AM2 7,5 Multiplexový komunikačný systém
40 H-LP LH 15 Ľavý svetlomet (diaľkové svetlo)
41 H-LP RH 15 Pravý svetlomet (diaľkové svetlo)
42 H-LP LL 15 Ľavý svetlomet (tlmené svetlo)
43 H-LP RL 15 Pravý svetlomet (tlmené svetlo)
44 HORN 10 Klakson
45 EFI NO.1 10 Viacbodová injekcia;

Systém sekvenčnej viacbodovej injekcie;

Systém inteligentného kľúča.
46 ETCS 10 Viacbodová injekcia;

Systém sekvenčnej viacbodovej injekcie;

Systém elektronického riadenia klapky.
47 A / F 20 Senzor pomeru vzduch-palivo
48 S-HORN 7,5 Klakson

Typ B (ak je prítomný)

Typ B (ak je prítomný)

Toyota Highlander – Hybrid – poistky – motorový priestor (typ B)
Poistka Amp [A] Popis
1 INV-W / P 15 Hybridný systém
2 IGCT NO.2 7,5 Hybridný systém
3 A / CD 10 Systém klimatizácie

Pod prístrojovou doskou

Predná časť poistkovej skrinky

Predná časť poistkovej skrinky

Toyota Highlander Hybrid – poistky – prístrojová doska (predná časť poistkovej skrinky)

Poistková skrinka

Poistková skrinka

Toyota Highlander Hybrid – poistky – prístrojová doska (poistková skrinka)
Poistka Amp [A] Popis
1 P / SEAT 30 Elektrická stolička
2 POWER 30 Elektrické okná
3 RR DOOR RH 25 Elektrické okná
4 RR DOOR LH 25 Elektrické okná
5 FR FOG 15 Predné hmlové svetlá
6 OBD 7,5 Systém diagnostiky na palube
7 FR DEF 25 Odmlžovač predného skla
8 STOP 10 Brzdové svetlá
9 DOOR NO.2 25 Elektrické okná
10 AM1 7,5 Čerpadlo vody
11 RR FOG 7,5 Obvod chýba
12 A/C NO.1 10 Systém klimatizácie
13 FUEL OPN 7,5 Otvorenie dverí palivovej nádrže
14 S/ROOF 30 Elektricky otvárateľná strecha
15 TAIL 15 Svetlá na polohe, zadné;

Osvetlenie evidenčného čísla;

Predné hmlové svetlá;

Svetlá prívesu.
16 PANEL 7,5 Osvetlenie priestoru pre cestujúcich;

Havarijné svetlá;

Audio systém;

Odmlžovače zrkadiel spätného pohľadu;

Systém elektrického zamykania dverí;

Vyhrievanie sedadiel;

Systém zábavy na zadných sedadlách;

Ovládanie osvetlenia prístrojovej dosky;

Elektronický spínač prevodovky;

Prevodovka;

Spínače na volante.
17 ECU IG NO.1 10 Systém komunikácie Multiplex;

Elektrická strecha;

Systém riadenia prevodov elektronicky;

Elektrické zadné dvere;

Vyhrievanie sedadiel;

Systém upozornenia na tlak v pneumatikách;

Elektronický posilňovač riadenia;

Prevodovka.
18 ECU IG NO.2 7,5 VDIM
19 A/C NO.2 10 Klimatizácia;

FAN NO.1;

FAN NO.2.
20 WASH 20 Stierače a umývače čelného skla
21 S-HTR 20 Vyhrievanie sedadiel
22 GAUGE NO.1 10 Audio systém;

Odmlžovače zrkadiel spätného pohľadu;

Osvetlenie cúvania;

Systém nabíjania;

Havarijné svetlá;

Systém kontroly trakcie;

Ovládanie osvetlenia prístrojovej dosky;

Odmlžovač čelného skla.
23 FR WIP 30 Stierače a umývače čelného skla
24 RR WIP 15 Stierač a umývač zadného skla
25 IGN 10 Viacbodová injekcia;

Systém sekvenčnej viacbodovej injekcie;

Systém blokovania volantu;

Systém inteligentného kľúča;

Systém airbag SRS.
26 GAUGE NO.2 7,5 Ukazovatele a meradlá;

Monitor zadného výhľadu.
27 ECU-ACCESSORY 7,5 Elektrické zrkadlo spätného pohľadu;

Systém blokovania prevodovky;

Systém inteligentného kľúča.
28 ACCESSORY SOCK NO.1 10 Napájacia zásuvka
29 ACCESSORY SOCK NO.1 20 Napájacia zásuvka
30 RADIO NO.2 7,5 Audio systém;

Systém zábavy na zadných sedadlách;

Systém nabíjania;

Vnútorné osvetlenie;

Osobné osvetlenie.
31 MIR HTR 15 Odmlžovače zrkadla spätného pohľadu

Toyota Highlander Hybrid (2011-2016) – schéma poistkovej skrinky

Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Highlander Hybrid (2011-2016) je poistka 28 a 29? v poistkovej skrinke na prístrojovej doske (blok poistiek).

Motorový priestor

Typ A (blok poistiek na zadnej strane krytu)

Typ A (blok poistiek na zadnej strane krytu)
Toyota Highlander Hybrid – poistky – motorový priestor (typ A – kryt)

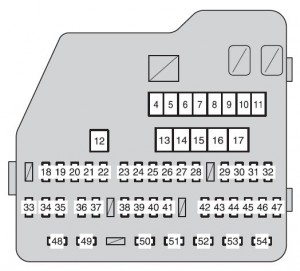

Typ A (blok poistiek)

Typ A (blok poistiek)

Toyota Highlander Hybrid – poistky – motorový priestor (typ A – poistková skrinka)
Poistka Amp [A] Popis
1 SPARE 7,5 Poistka rezervná
2 SPARE 15 Poistka rezervná
3 SPARE 25 Poistka rezervná
4 HTR 50 Systém klimatizácie
5 FAN No.1 50 Elektrický ventilátor chladenia
6 FAN No.1 50 Elektrický ventilátor chladenia
7 ABS NO.1 50 Brzdový systém
8 RR CLR 40 Systém klimatizácie
9 SPARE 40 Poistka rezervná
10 RR DEF 30 Odmlžovač zadného okna
11 PBD 30 Napájanie zadných dverí
12 HV R/B NO.2 50 ABS MAIN NO.1, ABS MAIN NO.2,

BATT FAN, OIL PMP
13 HV R/B NO.1 30 Hybridný systém,

PCU, IGCT č. 2 IGCT č. 3, INV W / P
14 PD 50 A / F, HORN, H-LP RH HI,

H-LP LH HI, H-LP RH LO, H-LP LH LO,

S-HORN
15 ABS NO.2 50 Brzdový systém
16 EPS 80 Elektrické posilovač riadenia
17 DCDC 150 RR DOOR RH, RR DOOR LH, FR FOG,

OBD, A/C W/PMP, STOP,

DOOR NO.2, AM1, P/SEAT(PS),

A/C NO.1, FUEL OPN, S/ROOF,

TAIL, PANEL, ECU IG NO.1,

ECU IG NO.2, A/C NO.2, WASH,

S-HTR, GAUGE NO.1, FR WIP,

RR WIP, ECU-ACC, ACC SOCK NO.1,

ACC SOCK NO.2, RADIO NO.2, P/SEAT,

POWER
18 EFI MAIN 30 Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva sekvenčného multipoint;

EFI č. 1, EFI č. 2, EFI č. 3, F / PMP
19 TOWING 30 Osvetlenie prívesu
20 ST 10 Systém štartovania
21 IG2 30 INJ, GAUGE NO.2, IGN
22 STRG LOCK 20 Systém blokovania riadenia
23 RADIO NO.1 20 Audio systém
24 ABS MAIN NO.3 15 Elektronický brzdový systém
25 AMP 15 Audio systém
26 HAZ 15 Zapni výstražné svetlá
Leggere  Toyota Corolla Verso I (2001-2004) – batérie
27 KAPACITÉR 158 Impianto frenante
28 G / H 10 Portellone in vetro;

Systém komunikácie multiplex;

Osvetlenie vnútorných nôh.
29 CRT 10 Systém zábavy na zadných sedadlách;

Audio systém.
30 ETCS 15 Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva sekvenčne multipoint.
31 AM2 7,5 Systém komunikácie multiplex
32 ECU-B Č.2 7,5 Systém klimatizácie
33 HV HLAVNÝ 10 Hybridný systém
34 KDOME 10 Osvetlenie na privítanie;

Osobné svetlá;

Vnútorné osvetlenie;

Ukazovatele a meradlá;

Dodatočné osvetlenie dverí;

Osvetlenie spínača motora.
35 ECU-B Č.1 10 Senzor riadenia;

Ukazovatele a meradlá;

ECU hlavného tela;

Bezdrôtové diaľkové ovládanie;

Systém inteligentného kľúča;

Napájané zadné dvere;

Palubný diagnostický systém;

Informačný displej.
36 EFI Č.1 10 Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva sekvenčne multipoint;

Systém inteligentného kľúča.
37 WIP-S 10 Systém klimatizácie
38 EFI Č.2 10 Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva sekvenčne multipoint.
39 EFI Č.3 10 Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva sekvenčne multipoint.
40 F / PMP 15 Palivové čerpadlo
41 INJ 15 Systém štartovania;

Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva sekvenčne multipoint.
42 DEICER 15 Odmrazovanie predného skla
43 FILTR 10 Kondenzátor
44 RR DEF 10 Odmrazovač zadného okna
45 MIR HTR 10 Odmrazovače vonkajšieho zrkadla
46 PWR OUTLET 20 Napájacia zásuvka
47 DOOR Č.1 25 Systém komunikácie multiplex
48 H-LP PRAVÝ HI 15 Pravý svetlomet (diaľkové svetlo)
49 H-LP ĽAVÝ HI 15 Ľavý svetlomet (diaľkové svetlo)
50 H-LP PRAVÝ LO 15 Pravý svetlomet (tlmené svetlo)
51 H-LP ĽAVÝ LO 15 Ľavý svetlomet (tlmené svetlo)
52 HORN 10 Klakson
53 A / F 20 Senzor pomeru vzduch-palivo
54 S-HORN 7,5 Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva sekvenčne multipoint.

Typ B.

Typ B.

Toyota Highlander Hybrid – poistky – motorový priestor (typ B)
Poistka Amp [A] Popis
1 PCU 15 Systém hybridný
2 IGCT Č.2 10 Systém hybridný
3 IGCT Č.3 10 Systém hybridný
4 INV W / P 10 Systém hybridný

Typ C.

Typ C.

Toyota Highlander Hybrid – poistky – motorový priestor (typ C)
Poistka   Amp [A] Popis
1 ABS MAIN NO.1 10 Impianto frenante elektronico
2 ABS MAIN NO.2 10 Impianto frenante elektronico
3 BATT FAN 30 Systém ibrido
4 OIL PMP 10 Systém ibrido

Pod prístrojovou doskou

Predná časť poistkovej skrinky

Predná časť poistkovej skrinky

Toyota Highlander Hybrid – poistky – prístrojová doska (predná časť poistkovej skrinky)

Poistková skrinka

Poistková skrinka

Toyota Highlander Hybrid – poistky – prístrojová doska (poistková skrinka)
Poistka Amp [A] Popis
1 P / SEAT 30 Elektrické kreslo
2 POWER 30 Elektrické okná
3 RR DOOR RH 25 Elektrické okná
4 RR DOOR LH 25 Elektrické okná
5 FR FOG 10 Predné hmlové svetlá
6 OBD 7,5 Systém diagnostiky na palube
7 A / CW / PMP 7,5 Systém klimatizácie
8 STOP 10 Brzdové svetlá;

Elektronický brzdový systém
9 DOOR NO.2 25 Elektrické okná
10 AM1 7,5 Systém štartovania
11 P / SEAT (PS) 30 Elektrické kreslo
12 A/C NO.1 10 Systém klimatizácie
13 FUEL OPN 7,5 Otvorenie dvierok nádrže
14 S/ROOF 20 Elektricky otváracia strecha
15 TAIL 15 Luci polohy bočné;

Zadné svetlá;

Svetlá evidenčného čísla;

Hmlové svetlá;

Svetlá prívesu.
16 PANEL 7,5 Osvetlenie odkladacej schránky;

Osvetlenie prístrojovej dosky;

Osvetlenie spínačov.
17 ECU IG NO.1 10 Systém multiplexovej komunikácie;

Elektricky otvárateľná strecha;

Elektronická prevodovka;

Elektrické zadné dvere;

Vyhrievanie sedadiel;

Systém varovania tlaku pneumatík;

Elektronický posilňovač riadenia;

Automatické zrkadlo proti oslneniu;

Systém blokovania prevodovky.
18 ECU IG NO.2 7,5 Brzdový systém
19 A/C NO.2 10 Klimatizácia, elektrický chladiaci ventilátor
20 WASH 20 Striekacia tryska pre predné a zadné čelné sklo
21 S-HTR 20 Vyhrievanie sedadiel
22 GAUGE NO.1 10 Audio systém;

Výstražné svetlá;

Výstražné svetlá;

Systém kontroly trakcie;

Odľadovanie predného čelného skla;

Systém monitorovania spätného pohľadu;

Napájacia zásuvka;

Systém klimatizácie.
23 FR WIP 30 Stierače a trysky čelného skla
24 RR WIP 15 Stierač a tryska zadného okna
25 IGN 10 Systém vstrekovania paliva s viacerými bodmi;

Systém sekvenčného vstrekovania paliva s viacerými bodmi;

Systém blokovania riadenia;

Systém inteligentného kľúča;

Systém airbagov SRS;

Hybridný systém;

Elektronický brzdový systém.
26 GAUGE NO.2 7,5 Ukazovatele a meradlá;

Systém monitorovania spätného pohľadu.
27 ECU-ACC 7,5 Externé spätné zrkadlá;

Systém blokovania prevodovky;

Systém inteligentného kľúča;

Systém multiplexovej komunikácie.
28 ACC SOCK NO.1 15 Napájacia zásuvka
29 ACC SOCK NO.1 15 Napájacia zásuvka
30 RADIO NO.2 7,5 Audio systém;

Systém zábavy na zadných sedadlách;

Vnútorné osvetlenie;

Osobné osvetlenie.

Batožinový priestor

Poistka Amp [A] Popis
1 DC / DC_S 7,5 Hybridný systém
2 HLAVNÝ 180 Všetky elektrické prvky

O Toyota Highlander Hybrid (2006-2016)

Toyota Highlander Hybrid z rokov 2006 až 2016 je populárne SUV, ktoré kombinuje výhody hybridnej technológie s priestrannosťou a komfortom. Tento model je vybavený hybridným pohonným systémom, ktorý kombinuje benzínový motor s elektromotorom, čo umožňuje efektívnejšiu spotrebu paliva a nižšie emisie. Highlander Hybrid ponúka pohodlné sedenie pre sedem pasažierov a veľký batožinový priestor, čo ho robí ideálnym pre rodiny. Vozidlo je známe svojou spoľahlivosťou a bezpečnostnými prvkami, vrátane pokročilých systémov asistencie vodiča.

Schéma poistkovej skrinky Toyota Highlander Hybrid

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Highlander Hybrid, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. V tomto modeli sú poistkové skrinky typicky umiestnené pod prístrojovou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.

Post correlati:

  1. Toyota Aygo AB40 (2014-2021) – poistková skrinka
  2. Toyota Land Cruiser V8 200 (2012) – poistková skrinka
  3. Toyota RAV 4 IV (od 2013) – batérie
  4. Toyota Camry V (1996-2001) – batérie
  5. Toyota Hilux VI (1998-2005) – batérie
  6. Toyota Avensis T25 (2003-2009) – poistková skrinka
  7. Toyota RAV4 XA10 (1994-2000) – poistková skrinka
  8. Toyota Supra IV (1992-2002) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
