Toyota RAV4 XA10 (1994-2000) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota RAV4 XA10 (1994–2000), informácie o polohe panelov poistiek vo vnútri auta a priradenie každej poistky (rozloženie poistiek).
Toyota RAV4 XA10 (1994-1996) – schéma poistkovej skrinky
Rok výroby: 1994, 1995, 1996.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota ProAce (2016-2017) je poistka F32 v poistkovej skrinke
Motorový priestor

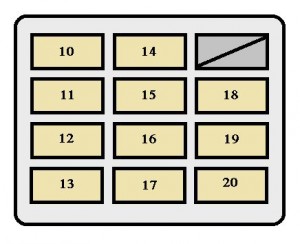

Prístrojová doska
Bočný panel ochrany pasažiera
Poistky (typ A)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | AM2 | 20 | Viacbodová vstrekovanie paliva;
Sekvenčné viacbodové vstrekovanie paliva; Systém nabíjania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | DOME | 15 | Osobné osvetlenie;
Upozorňovacia lampa otvorených dverí; Hodiny. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | EFI | 15 | Viacbodová vstrekovanie paliva;
Sekvenčné viacbodové vstrekovanie paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | HAZ-HORN | 15 | Havarijné svetlá;
Klakson. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ALT-S | 5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | SPARE | 15 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | SPARE | 7,5 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | H-LP (LH) | 15 | Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | H-LP (RH) | 15 | Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | TAIL | 10 | Zadné svetlá;
Svetlá na parkovanie; Osvetlenie evidenčného čísla; Vnútorné osvetlenie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | UKAZOVATEĽ | 10 | Ukazovatele a meradlá;
Ukazovatele pripomienky na servis (okrem varovných signálov o vybití a otvorených dverách); Osvetlenie cúvania; Systém klimatizácie; Elektrické okná; Ohrievač zadného skla; Centrálny blok diferenciálu; Automatická prevodovka riadená elektronicky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | MERADLO | 7,5 | Zapni svetlá signálizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | CIG & RAD | 15 | Zapaľovač cigariet;
Hodiny; Audio systém pre auto; Elektrické spätné zrkadlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | DEF-I / UP | 7,5 | Viacbodová vstrekovanie paliva;
Sekvenčné viacbodové vstrekovanie paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | IGN | 7,5 | Viacbodová vstrekovanie paliva;
Sekvenčné viacbodové vstrekovanie paliva; Varovná lampa o vybití. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | ECU-IG | 7,5 | Systém proti zablokovaniu;
Automatická prevodovka riadená elektronicky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | WIPER | 20 | Stierače a umývač čelného skla;
Stierač a umývač zadného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | SRS | 7,5 | Systém airbagov SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | OBD | 7,5 | Systém diagnostiky na palube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | STOP | 10 | Stop svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | A / C | 7,5 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ B)
| Poistka | Amp [A] | Popis | |
| 22 | HLAVNÁ č. 1 | 30 | Systém štartovania;
Svetlomety. |
| 23 | RDI VENTILÁTOR | 30 | Elektrický chladiaci ventilátor |
| 24 | CDS VENTILÁTOR | 30 | Elektrický chladiaci ventilátor |
| 25 | NAPÁJANIE | 30 | Elektrické okná;
Systém elektrického zamykania dverí |
| 26 | DEF | 30 | Ohrievač zadného skla |
| 27 | AM 1 | 40 | Poistky “CIG & RAD”, “STIERAČ”,
“MERADLO”, “ECU-IG”, “SÚŤAŽ”, “CHVOST”, “PANELY”. |
Poistky (typ C)
| Poistka | Amp [A] | Popis | |
| 28 | HLAVNÁ | 80 | Poistky “AM 2”, “HAZ-HORN”,
“EFI”, “DOME”, “RADIO” a “ALT-S” |
| 29 | ALT | 100 | Zadné svetlá;
Poistky “ABS”, “RADIO”, “HTR”, “AM 1”, “POWER”, “STOP” a “DEF”. |
| 30 | HTR | 50 | Systém klimatizácie |
| 31 | ABS | 60 | Systém prevencie zablokovania kolies |
Toyota RAV4 XA10 (1997) – schéma poistkovej skrinky
Rok výroby: 1997.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota RAV4 XA10 (1997) je poistka 18 v poistkovej skrinke na prístrojovej doske.
Motorový priestor
Motorový priestor

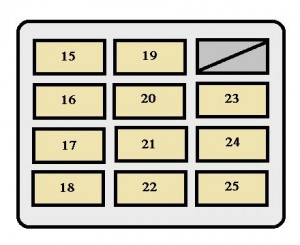

Prístrojová doska
Bočná ochranná doska pre cestujúcich
Poistky (typ A)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | AM2 | 20 | Impianto di iniezione di carburante multipoint;
Impianto di iniezione di carburante sequenziale multipoint; Systém nabíjania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | DOME | 15 | Osobné osvetlenie;
Kontrolka otvorených dverí; Hodiny. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | EFI | 15 | Impianto di iniezione di carburante multipoint;
Impianto di iniezione di carburante sequenziale multipoint. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | HAZ-HORN | 15 | Havarijné svetlá;
Klaksón. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ALT-S | 5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | SPARE | 15 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | SPARE | 7,5 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | H-LP (LH) | 15 | Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | H-LP (RH) | 15 | Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | DRL | 7,5 | Systém denného svietenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | H-LP LH-L | 10 | Ľavý svetlomet (dálkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | H-LP RH-L | 10 | Pravý svetlomet (dálkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | H-LP LH-H | 10 | Svetlomet na ľavej strane (diaľkové) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | H-LP RH-H | 10 | Svetlomet na pravej strane (diaľkové) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | TAIL | 10 | Zadné svetlá;
Parkovacie svetlá; Osvetlenie evidenčného čísla; Vnútorné osvetlenie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | GAUGE | 10 | Ukazovatele a meradlá;
Ukazovatele pripomienky na servis (okrem varovných signálov o vybití a otvorených dverách); Svetlá cúvania; Systém klimatizácie; Elektrické okná; Odmlžovač zadného okna; Centrálne uzamykanie diferenciálu; Automatická prevodovka s elektronickým ovládaním. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | TURN | 7,5 | Aktivuje svetlá signalizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | CIG & RAD | 15 | Zapaľovač cigariet;
Hodiny; Audio systém pre auto; Elektrické spätné zrkadlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | DEF-I / UP | 7,5 | Systém vstrekovania paliva s viacerými bodmi;
Systém sekvenčného vstrekovania paliva s viacerými bodmi. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | IGN | 7,5 | Systém vstrekovania paliva s viacerými bodmi;
Systém sekvenčného vstrekovania paliva s viacerými bodmi; Varovná lampa o vybití. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | ECU-IG | 7,5 | Systém proti zablokovaniu;
Automatická prevodovka s elektronickým ovládaním. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | WIPER | 20 | Stierače a umývače čelného skla;
Stierač a umývač zadného okna. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | SRS | 7,5 | Systém airbag SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | OBD | 7,5 | Systém palubnej diagnostiky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | STOP | 10 | Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | A / C | 7,5 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ B)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | HLAVNÁ č. 1 | 30 | Systém štartovania;
Svetlomety. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | RDI FAN | 30 | Elektrický chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | CDS FAN | 30 | Elektrický chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | NAPÁJANIE | 30 | Elektrické okná;
Systém elektrického zamykania dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | DEF | 30 | Odmlžovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | AM 1 | 40 | Poistky “CIG & RAD”, “WIPER”, “GAUGE”,
“ECU-IG”, “TURN”, “TAIL”, “PANEL”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ C)
| Poistka | Amp [A] | Popis | |
| 33 | HLAVNÁ | 80 | Poistky “AM 2”, “HAZ-HORN”, “EFI”,
“DOME”, “RADIO”, “ALT-S” |
| 34 | ALT | 100 | Zadné svetlá;
Poistky “ABS”, “RADIO”, “HTR”, “AM 1”, “POWER”, “STOP”, “DEF”. |
| 35 | HTR | 50 | Systém klimatizácie |
| 36 | ABS | 60 | Systém prevencie zablokovania kolies |
Toyota RAV4 XA10 (1998-1999) – schéma poistky
Rok výroby: 1998, 1999.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota RAV4 XA10 (1998-1999) je poistka 17 a 23 v poistkovej skrinke na prístrojovej doske.

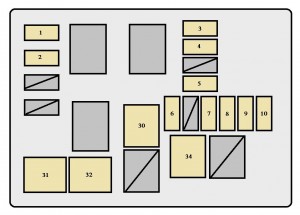

Motorový priestor
Motorový priestor

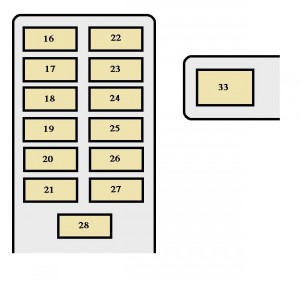

Prístrojová doska
Bočný ochranný panel pre cestujúcich
Poistky (typ A)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | H- LP (RH) | 15 | Svetlomet pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | H- LP (LH) | 15 | Svetlomet ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | SPARE | 10 | Poistka rezervná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | SPARE | 15 | Poistka rezervná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | AM2 | 5 | Vstrekovanie paliva multipoint;
Vstrekovanie paliva multipoint sekvenčné; Systém airbagov SRS; Napínače bezpečnostných pásov; Systém štartovania; Kontrolka výboja. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | ALT- S | 5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | HAZ | 10 | Havarijné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | EFI | 20 | Vstrekovanie paliva multipoint;
Vstrekovanie paliva multipoint sekvenčné. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | DOME | 15 | Vnútorné osvetlenie;
Osobné osvetlenie; Hodiny; Systém denného svietenia; Ukazovatele a meradlá; Audio systém pre auto. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | IGN | 20 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | H- LP RH- H | 10 | Svetlomet pravý (svetlomet stretávací) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | H- LP LH- H | 10 | Svetlomet ľavý (svetlomet stretávací) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | H- LP RH- L | 10 | Svetlomet pravý (svetlomet diaľkový) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | H- LP LH- L | 10 | Svetlomet ľavý (svetlomet diaľkový) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | SEAT- HTR | 10 | Chýbajúci obvod | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | PWR OUTLET | 15 | Presa napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | CIG | 15 | Zapaľovač cigariet;
Hodiny; Audio systém pre auto; Elektrické spätné zrkadlá; Elektronická automatická prevodovka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | SRS- ACC | 10 | Systém airbagov SRS;
Napínače bezpečnostných pásov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | WIPER | 20 | Stierače a umývače čelného skla;
Stierač a umývač zadného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ECU-IG | 10 | Elektronická automatická prevodovka;
Ohrievač zadného skla; Centrálne uzamknutie diferenciálu; Elektricky otvárateľná strecha; Viacbodová vstrekovanie paliva; Sekvenčné viacbodové vstrekovanie paliva; Elektrický chladiaci ventilátor; Systém proti zablokovaniu; Tempomat. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | TURN & GAUGE | 10 | Smerovky;
Ukazovatele a meradlá; Osvetlenie cúvania; Ukazovatele údržby; Systém klimatizácie; Systém denných svetiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | STOP | 10 | Brzdové svetlá;
Vysoké brzdové svetlo; Elektronická automatická prevodovka; Systém proti zablokovaniu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | TAIL | 15 | Ukazovatele a meradlá;
Výstražné svetlá; Zapaľovač cigariet; Centrálne uzamknutie diferenciálu; Hodiny; Ohrievač zadného skla; Systém klimatizácie; Elektronická automatická prevodovka; Audio systém pre auto; Zadné svetlá; Osvetlenie evidenčného čísla; Svetlá na státie; Ovládanie osvetlenia prístrojovej dosky; Bočné obrysové svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | OBD | 10 | Systém palubnej diagnostiky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | SRS- B | 10 | Kontrolka varovania airbagu SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | HORN | 10 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | DEFOG | 20 | Ohrievač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | AM1 | 10 | Poistky “CIG”, “PWR OUTLET”, “SRS-ACC”,
“WIPER”, “ECU-IG”, “TURN & GAUGE”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | A / C | 10 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ B)
| Poistka | Amp [A] | Popis | |
| 30 | HLAVNÁ č. 1 | 30 | Systém štartovania,
Poistky “HLP (RH)”, “H- LP (LH)”, “H- LP RH- H”, “H- LP LH- H”, “H- LP RH- L” a “H- LP LH-L ”. |
| 31 | RDI FAN | 30 | Elektrický chladiaci ventilátor |
| 32 | CDS FAN | 30 | Elektrický chladiaci ventilátor |
| 33 | PWR | 30 | Elektrické zamykanie dverí;
Elektricky otvárateľná strecha; Elektrické okná. |
Poistky (typ C)
| Poistka | Amp [A] | Popis | |
| 34 | ABS | 50 | Systém prevencie zablokovania kolies |
| 35 | HLAVNÝ | 80 | Poistky “IGN”, “HAZ”, “DOME”,
“ALT-S”, “MAIN č. 1”, “AM2”, “EFI”. |
| 36 | ALT | 100 | Poistky “HTR”, “ABS”, “RDI FAN”,
“CDS FAN”, “CIG”, “SRS-ACC”, “WIPER”, “ECU-IG”, “TURN & GAUGE”, “DEFOG”, “TAIL”, “STOP”, “HORN”, “OBD”, “SRS-B”, “PWR OUTLET”, “PWR” a “AM1”. |
| 37 | HTR | 50 | Klimatizácia;
Poistka “A / C”. |
Toyota RAV4 XA10 (2000) – schéma poistky
Rok výroby: 2000.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota RAV4 XA10 (2000) je poistka 16 a 22 v poistkovej skrinke na prístrojovej doske.
Motorový priestor (bez systému denného svietenia)

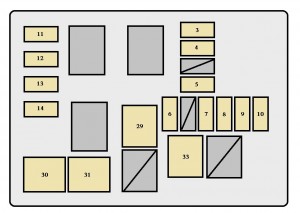

Motorový priestor (so systémom denného svietenia)
Motorový priestor

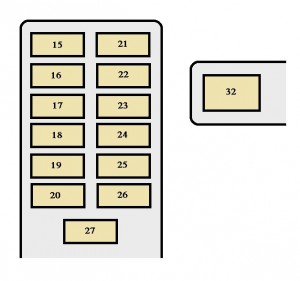

Prístrojová doska
Bočný panel pre cestujúcich
Poistky (typ A)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | H- LP (RH) | 15 | Svetlomet pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | H- LP (LH) | 15 | Svetlomet ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | SPARE | 10 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | SPARE | 15 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | AM2 | 5 | Viacbodová vstrekovanie paliva;
Systém sekvenčného viacbodového vstrekovania paliva; Systém airbag SRS; Napínače bezpečnostných pásov; Systém štartovania; Kontrolka vybitia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | ALT- S | 5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | HAZ | 10 | Výstražné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | EFI | 20 | Viacbodová vstrekovanie paliva;
Systém sekvenčného viacbodového vstrekovania paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | DOME | 15 | Vnútorné osvetlenie;
Osobné osvetlenie; Hodiny; Systém denného svietenia; Ukazovatele a meradlá; Audio systém pre auto. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | IGN | 20 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | H- LP RH- H | 10 | Svetlomet pravý (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | H- LP LH- H | 10 | Svetlomet ľavý (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | H- LP RH- L | 10 | Svetlomet pravý (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | H- LP LH- L | 10 | Svetlomet ľavý (svetlomet s tlmeným svetlom) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | PWR OUTLET | 10 | Presa napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | CIG | 15 | Zapaľovač;
Hodiny; Systém audio pre auto; Elektrické zrkadlá; Automatická prevodovka riadená elektronicky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | SRS- ACC | 10 | Systém airbag SRS;
Napínače bezpečnostných pásov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | WIPER | 20 | Stierače a umývače čelného skla;
Stierač a umývač zadného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | ECU-IG | 10 | Automatická prevodovka riadená elektronicky;
Ohrievač zadného skla; Centrálny blok diferenciálu; Elektrická strecha; Viacbodová vstrekovanie paliva; Systém sekvenčného viacbodového vstrekovania paliva; Elektrický chladiaci ventilátor; Systém proti zablokovaniu; Tempomat. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | TURN & GAUGE | 10 | Smerovky;
Ukazovatele a meradlá; Svetlá cúvania; Ukazovatele údržby; Systém klimatizácie; Systém denného svietenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | STOP | 10 | Svetlá stop;
Vysoké svetlo stop; Automatická prevodovka riadená elektronicky; Systém proti zablokovaniu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | TAIL | 15 | Ukazovatele a meradlá;
Havarijné svetlá; Zapaľovač; Centrálny blok diferenciálu; Hodiny; Ohrievač zadného skla; Systém klimatizácie; Automatická prevodovka riadená elektronicky; Systém audio pre auto; Zadné svetlá; Osvecovanie evidenčného čísla; Svetlá na parkovanie; Kontrola osvetlenia prístrojovej dosky; Bočné obrysové svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | OBD | 10 | Systém diagnostiky na palube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | SRS- B | 10 | Kontrolka varovania airbag SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | HORN | 10 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | AM1 | 10 | Poistky “CIG”, “PWR OUTLET”, “SRS-ACC”,
“WIPER”, “ECU-IG” a “TURN & GAUGE”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | A / C | 10 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ B)
| Poistka | Amp [A] | Popis | |
| 29 | HLAVNÁ č. 1 | 30 | Systém štartovania;
Poistky “HLP (RH)”, “H- LP (LH)”, “H- LP RH- H”, “H- LP LH- H”, “H- LP RH- L” a “H- LP LH-L”. |
| 30 | CDS FAN | 30 | Elektrický chladiaci ventilátor |
| 31 | RDI FAN | 30 | Elektrický chladiaci ventilátor |
| 32 | PWR | 30 | Elektrické zamykanie dverí;
Elektrická strecha; Elektrické okná. |
Poistky (typ C)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | ABS | 50 | Systém prevencie zablokovania kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | HLAVNÝ | 80 | Poistky “IGN”, “HAZ”, “DOME”,
“ALT-S”, “MAIN č. 1”, “AM2”, “EFI”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | ALT | 100 | Poistky “HTR”, “ABS”, “RDI FAN”,
“CDS FAN”, “CIG”, “SRS-ACC”, “WIPER”, “ECU-IG”, “TURN & GAUGE”, “DEFOG”, “TAIL”, “STOP”, “HORN”, “OBD”, “SRS-B”, “PWR OUTLET”, “PWR” a “AM1”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | HTR | 50 | Klimatizácia;
Poistka “A / C”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Toyota RAV4 XA10 (1994-2000)
Toyota RAV4 XA10, vyrábaná v rokoch 1994 až 2000, bola prvým modelom v populárnej sérii kompaktných SUV od Toyoty. Tento model bol známy svojou spoľahlivosťou a všestrannosťou, čo ho robilo ideálnym pre mestské aj terénne jazdy. RAV4 XA10 ponúkala rôzne možnosti motorov, vrátane 2,0-litrového benzínového motora s výkonom okolo 120 koní. Vozidlo bolo dostupné s pohonom predných kolies alebo s pohonom všetkých štyroch kolies, čo zvyšovalo jeho schopnosti v rôznych jazdných podmienkach. Interiér bol priestranný a praktický, s možnosťou sklopenia zadných sedadiel pre zväčšenie batožinového priestoru.
Schéma poistkovej skrinky Toyota RAV4 XA10
Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota RAV4 XA10, ktorá je nevyhnutná pre správnu údržbu elektrického systému vozidla. Typické umiestnenia poistkovej skrinky pre tento model zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne pod prístrojovou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej obsahu a správne ju udržiavať.
