Toyota Supra IV (1992-2002) – poistková skrinka

Peter Novák

Toyota Supra IV (1992-1997) – schéma poistkovej skrinky

Rok výroby: 1992, 1993, 1994, 1995, 1996, 1997.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Supra IV (1992-1997) je poistka 10 v poistkovej skrinke na prístrojovej doske.

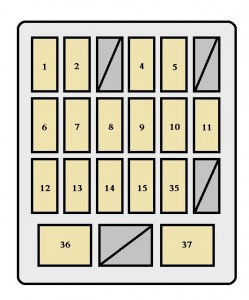

Prístrojová doska

Prístrojová doska
Toyota Supra – poistky – prístrojová doska

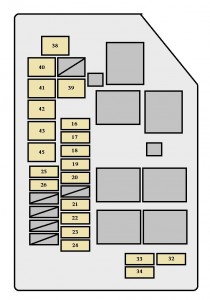

Motorový priestor

Motorový priestor

Toyota Supra – poistky – motorový priestor

Poistky (typ A)

Poistka Amp [A] Popis
1 WIPER 20 Stierače a umývače čelného skla;

Stierač a umývač zadného skla.
2 HTR 7,5 Systém klimatizácie
3 SEAT-HTR 7,5 Vyhrievanie sedadla
4 ST 7,5 Systém štartovania
5 IGN 7,5 Napájací systém;

Kontrolka vybitia;

Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém;

Systém airbagov SRS.
6 PANEL 10 Osvetlenie prístrojovej dosky;

Kontrola osvetlenia prístrojovej dosky.
7 MIR-HTR 10 Vyhrievanie zrkadiel
8 TURN 7,5 Zapnite svetlá signalizácie
9 STOP 15 Brzdové svetlá;

Deaktivácia tempomatu.
10 CIG 15 Zapaľovač cigariet;

Systém klimatizácie;

Systém airbagov SRS;

Antivírusový systém;

Systém kontroly zamykania prevodovky.
11 RAD NO.2 7,5 Rádio;

Prehrávač kaziet;

Napájacia anténa.
12 TAIL 10 Zadné svetlá;

Osvetlenie polohy;

Predné obrysové svetlá;

Zadné obrysové svetlá;

Svetlá evidenčného čísla.
13 ECU-IG 10 Systém tempomatu;

Systém proti zablokovaniu;

Posilňovač riadenia;

Elektrická anténa;

Antivírusový systém;

Systém kontroly zamykania prevodovky;

Systém kontroly trakcie.
14 GAUGE 10 Ukazovatele a meradlá;

Ukazovatele pripomienky servisu a

akustické signály upozornenia

(okrem kontroliek upozornenia na

vybitie a otvorené dvere);

Odmlžovač zadného skla;

Systém nabíjania;

Tempomat;

Automatická prevodovka riadená elektronicky;

Systém kontroly trakcie.
15 ECU-B 10 Klimatizácia;

Tempomat;

Systém prevencie zablokovania kolies počas brzdenia;

Systém airbagov SRS;

Systém kontroly trakcie.
16 EFI NO.2 30 Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém.
17 EFI NO.1 30 Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém.
18 AM2 30 Systém štartovania
19 FOG 15 Predné hmlové svetlá
20 HAZ-HORN 15 Výstražné svetlá;

Klaksón.
21 TRAC 7,5 Systém kontroly trakcie
22 ALT-S 7,5 Systém nabíjania
23 DOME 7,5 Vnútorné osvetlenie;

Osvecenie osobného priestoru;

Prídavné osvetlenie dverí;

Osvetlenie batožinového priestoru;

Kontrolka spínača zapaľovania;

Kontrolka otvorených dverí;

Antivírusový systém;

Systém denného svietenia.
24 RAD NO.1 20 Rádio prehrávač kaziet
25 HEAD (RH) 15 Pravý svetlomet
26 HEAD (LH) 15 Ľavý svetlomet
27 HEAD (RH-LWR) 15 Pravý svetlomet (dálkové svetlo)
28 HEAD (LH-LWR) 15 Ľavý svetlomet (dálkové svetlo)
29 HEAD (RH-UPR) 15 Pravý svetlomet (bežné svetlo)
30 HEAD (LH-UPR) 15 Ľavý svetlomet (bežné svetlo)
31 DRL 7,5 Systém denného svietenia
32 SPARE 30 Rezervná poistka
33 SPARE 7,5 Rezervná poistka
34 SPARE 15 Rezervná poistka
35 OBD-II 7,5 Systém palubnej diagnostiky

Poistky (typ B)

Poistka Amp [A] Popis
36 DOOR 30 Elektrické okno;

Systém zamykania dverí;

Systém proti krádeži.
37 DEFOG 30 Odmlžovač zadného skla

Poistky (typ C)

Poistka Amp [A] Popis
38 ALT 120 Systém nabíjania
39 MAIN 50 Systém štartovania, svetlomety
40 HTR 50 Systém klimatizácie
41 FAN 30 Elektrický chladiaci ventilátor
42 ABS NO.1 60 Impianto antibloccaggio;

Systém kontroly trakcie.
43 AM1 50 Impianto zapalovania elektronické,

distribútor zapalovania.
44 AM1 60 Impianto zapalovania elektronické,

distribútor zapalovania.
45 POWER 60 Poistky “PANEL”, “STOP”, “TAIL”,

“ECU-B”, “DEFOG” a “DOOR”

Toyota Supra IV (1998-2002) – schéma poistkovej skrinky

Rok výroby: 1998, 1999, 2000, 2001, 2002.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Supra IV (1998-2002) je poistka 24 v poistkovej skrinke.

Poistky (typ A)

Poistka Amp [A] Popis
1 EFI Č.2 30 Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva.
2 EFI Č.1 30 Viacbodová vstrekovanie paliva;

Systém viacbodového sekvenčného vstrekovania paliva.
3 AM2 30 Systém štartovania
4 FOG 15 Predné hmlové svetlá
5 HAZ- HORN 15 Havarijné svetlá;

Klaksón.
6 TRAC 7,5 Systém kontroly trakcie
7 ETCS 15 Elektronický systém kontroly trakcie
8 ALT- S 7,5 Systém nabíjania
9 DOME 7,5 Vnútorné osvetlenie;

Osobné osvetlenie;

Dodatočné osvetlenie dverí;

Osvetlenie batožinového priestoru;

Žiarovka spínača zapaľovania;

Žiarovka upozornenia na otvorené dvere;

Antivandalizmus.
10 RAD Č.1 20 Rádio na kazety
11 HEAD (RH) 15 Pravý svetlomet
12 HEAD (LH) 15 Ľavý svetlomet
13 SPARE 30 Náhradná poistka
14 SPARE 7,5 Náhradná poistka
15 SPARE 15 Poistka rezervná
16 WIPER 20 Stierače a umývače čelného skla;

Stierač a umývač zadného skla.
17 HTR 7,5 Systém klimatizácie
18 ST 7,5 Systém štartovania
19 IGN 7,5 Systém nabíjania;

Kontrolka vybitia;

Viacbodová vstrekovanie paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Systém airbagu SRS.
20 PANEL 10 Osvetlenie prístrojovej dosky;

Ovládanie osvetlenia prístrojovej dosky.
21 MIR- HTR 10 Ohrievače zrkadiel
22 TURN 7,5 Aktivuje signálne svetlá
23 STOP 15 Brzdové svetlá;

Deaktivácia tempomatu.
24 CIG 15 Zapaľovač cigariet;

Systém klimatizácie;

Systém airbagu SRS;

Proti krádežový systém;

Systém riadenia automatickej prevodovky.
25 RAD NO.2 7,5 Rádio;

Kazetový prehrávač;

Antenna napájania.
26 TAIL 10 Zadné svetlá;

Osvetlenie polohy;

Predné obrysové svetlá;

Zadné obrysové svetlá;

Osvetlenie evidenčnej značky.
27 ECU-IG 10 Tempomat;

Systém prevencie zablokovania kolies počas brzdenia;

Posilňovač riadenia;

Elektrická anténa;

Proti krádežový systém;

Systém riadenia automatickej prevodovky;

Systém kontroly trakcie.
28 GAUGE 10 Ukazovatele a meradlá;

Ukazovatele servisného pripomenutia a

zvukové signály upozornenia

(okrem svetelných signálov

vybitia a otvorených dverí);

Odmlžovač zadného skla;

Systém nabíjania;

Tempomat;

Automatická prevodovka riadená elektronicky;

Systém kontroly trakcie.
29 ECU- B 10 Klimatizácia;

Tempomat;

Systém prevencie zablokovania kolies počas brzdenia;

Systém airbagu SRS;

Systém kontroly trakcie.
30 OBD – II 7,5 Systém diagnostiky palubného počítača

Poistky (typ B)

Poistka Amp [A] Popis
31 DOOR 30 Elektrické okno;

Systém zamykania dverí;

Antivandalizmus.
32 DEFOG 30 Odmlžovač zadného skla

Poistky (typ C)

Poistka Amp [A] Popis
33 ALT 120 Systém nabíjania
34 MAIN 50 Systém štartovania, svetlomety
35 HTR 50 Systém klimatizácie
36 FAN 30 Elektrický chladiaci ventilátor
37 ABS NO.1 60 Systém proti zablokovaniu;

Systém kontroly trakcie.
38 AM1 50 Systém elektronického zapaľovania,

distribútor zapaľovania.
39 POWER 60 Poistky “PANEL”, “STOP”, “TAIL”,

“ECU-B”, “DEFOG” a “DOOR”.

O Toyota Supra IV (1992-2002)

Toyota Supra IV, vyrábaná v rokoch 1992 až 2002, je ikonický športový automobil, ktorý si získal srdcia mnohých automobilových nadšencov po celom svete. Tento model je známy svojím elegantným dizajnom a vynikajúcimi jazdnými vlastnosťami. Supra IV bola dostupná s rôznymi motorizáciami, pričom najznámejšou je verzia s motorom 2JZ-GTE, 3,0-litrovým radovým šesťvalcom s dvojitým turbodúchadlom, ktorý poskytoval výnimočný výkon a bol obľúbený medzi tunermi. S výkonom až 280 koní a schopnosťou dosiahnuť vysoké rýchlosti, Supra IV ponúkala nielen rýchlosť, ale aj spoľahlivosť, ktorá je typická pre značku Toyota.

Schéma poistkovej skrinky Toyota Supra IV

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Supra IV, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V Toyota Supra IV sa poistková skrinka nachádza typicky pod kapotou a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Na našich diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
