Toyota Prius XW30 (2010-2015) – poistková skrinka

Peter Novák

V tomto článku nájdete diagramy poistkovej skrinky Toyota Prius XW30 (2010–2015), informácie o polohe panelov poistiek vo vnútri auta a priradenie každej poistky (rozloženie poistiek).

Toyota Prius XW30 (2010) – schéma poistky

Rok výroby: 2010.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Prius XW20 (2004-2007) je poistka 3 v poistkovej skrinke na palubnej doske vľavo.

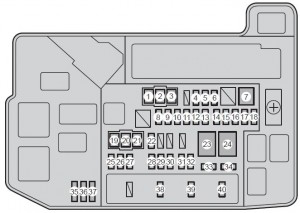

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore
Toyota Prius – poistky – motorový priestor
Poistka Amp [A] Popis
1 HTR 50 Systém klimatizácie
2 RDI 30 Elektrické chladiace ventilátory
3 CDS 30 Elektrické chladiace ventilátory
4 S-HORN 10 Chýbajúci obvod
5 ENG W / P 30 Systém chladenia
6 ABS MAIN NO.2 7,5 Systém prevencie zablokovania kolies
7 H-LP CLN 30 Čistenie svetlometov
8 AMP 30 Audio systém
9 IGCT 30 PCU, IGCT č. 2, IGCT č. 3
10 DC / DC-S 5 Inverter a konvertor
11 P CON MAIN 7,5 Systém kontroly parkovania, prevodovka
12 AM2 7,5 Elektrické okná
13 ECU-B2 7,5 Inteligentný systém kľúčov
14 MAYDAY 10 Chýbajúci obvod
15 ECU-B3 10 Systém klimatizácie
16 TURN & HAZ 10 Zapnite svetlá signalizácie
17 ETCS 10 Viacbodová vstrekovanie paliva;

Systém sekvenčného viacbodového vstrekovania paliva.
18 ABS MAIN NO.1 20 Systém prevencie zablokovania kolies
19 P / I 2 40 Systém kontroly parkovania;

Klaksón;

Pravý svetlomet (tlmené svetlo);

Ľavý svetlomet (tlmené svetlo);

Svetlá na cúvanie.
20 ABS MTR 1 30 systém prevencie zablokovania kolies
21 ABS MTR 2 30 systém prevencie zablokovania kolies
22 H-LP HI MAIN 20 H-LP HI RH, H-LP HI LH,

spínač svetlometov;

systém denného svietenia.
23 P / I 1 60 IG2, EFI MAIN, BATT FAN
24 EPS 60 elektrické posilňovanie riadenia
25 PCU 10 invertor a konvertor
26 IGCT NO.2 10 hybridný systém;

systém kontroly parkovania;

elektrické okná;

invertor a konvertor.
27 MIR HTR 10 vyhrievanie vonkajšieho zrkadla
28 RAD NO.1 15 audio systém;

navigačný systém.
29 DOME 10 dodatočné osvetlenie dverí, alebo

osobné osvetlenie, alebo

vnútorné osvetlenie, alebo

osvetlenie predných nôh;

osvetlenie na privítanie;

vnútorné zrkadlo;

mechanizmus otvárania garážových dverí;

elektrické posilňovanie riadenia.
30 ECU-B 7,5 inteligentný systém kľúčov;

multiplexový komunikačný systém;

osobné svetlá;

indikátory a merače.
31 H-LP LH HI 10 ľavý svetlomet (diaľkové svetlo)
32 H-LP RH HI 10 pravý svetlomet (diaľkové svetlo)
33 EFI NO.2 10 systém viacbodového vstrekovania paliva;

systém sekvenčného viacbodového vstrekovania paliva.
34 IGCT NO.3 10 systém chladenia
35 SPARE 30 náhradná poistka
36 SPARE 15 náhradná poistka
37 SPARE 7,5 náhradná poistka
38 EFI MAIN 20 systém viacbodového vstrekovania paliva;

systém sekvenčného viacbodového vstrekovania paliva;

systém chladenia;

EFI č. 2.
39 BATT FAN 10 ventilátor chladenia batérie
40 IG2 20 systém viacbodového vstrekovania paliva;

systém sekvenčného viacbodového vstrekovania paliva;

MET;

IGN;

systém správy výkonu.

Panel prístrojov vľavo

Panel prístrojov vľavo

Toyota Prius – poistky – prístrojová doska vľavo
Poistka Amp [A] Popis
1 CIG 15 Elektrická zásuvka
2 ECU-ACC 15 Systém komunikácie Multiplex;

Externé zrkadlá;

Systém asistencie vodiča;

Audio systém;

systém navigácie.
3 PWR OUTLET 15 Elektrická zásuvka
4 SEAT HTR FR 10 Vyhrievanie sedadla
5 SEAT HTR FL 10 Vyhrievanie sedadla
6 DOOR NO.1 25 Systém elektrického zamykania
7 PSB 30 Systém predkolíznej ochrany
8 PWR SEAT FR 30 Bedrová opora predného sedadla
9 DBL LOCK 25 Ovládanie sklonu a teleskopické
10 FR FOG 7,5 Predné hmlové svetlá
11 PWR SEAT FL 30 Bedrová opora predného sedadla
12 OBD 7,5 Systém diagnostiky na palube
13 RR FOG 7,5 Chýbajúci obvod
14 STOP 10 Brzdové svetlá;

Brzdové svetlo umiestnené hore;

Systém brzdenia;

Systém asistencie vodiča.
15 P FR DVERE 25 Elektrické okná
16 D FR DVERE 25 Elektrické okná
17 DVERA RR 25 Elektrické okná
18 DVERA RL 25 Elektrické okná
19 S/ROOF 30 Elektrická strecha
20 ECU-IG Č.1 10 Elektrické chladiace ventilátory;

Multiplexový komunikačný systém.
21 ECU-IG Č.2 10 Systém asistencie vodiča;

Predkolízny systém;

Systém LKA;

Vnútorné zrkadlo;

Mechanizmus otvárania garážových dverí;

Senzor odchýlky smeru a G;

Brzdový systém;

Elektrický posilňovač riadenia;

Navigačný systém;

Elektrická strecha;

Systém varovania tlaku pneumatík;

Napínače bezpečnostných pásov;

Audio systém, výstražné svetlá;

Smerovky;

Stierače predného skla;

Čistenie svetlometov.
22 GAUGE 10 Systém vyrovnávania svetlometov;

Varovná kontrolka pre bezpečnostný pás predného pasažiera;

Ukazovatele a meradlá
23 A / C 10 Systém klimatizácie;

Solárny ventilačný systém;

Diaľkový klimatizačný systém.
24 WASHER 15 Striekacia tryska predného skla
25 RR WIP 20 Stierač a striekacia tryska zadného okna
26 WIP 30 Stierače
27 MET 7,5 Odometer a ukazovatele
28 IGN 10 Brzdový systém;

Systém asistencie vodiča;

Multipoint systém vstrekovania paliva;

Sekvenčný multipoint systém vstrekovania paliva;

Systém airbagov SRS;

Senzor detekcie pasažierov;

Elektrické okná;

Inteligentný kľúč.
29 PANEL 10 Systém klimatizácie;

Výstražné svetlá;

Vyhrievanie sedadiel;

Prevodovka;

Spínač polohy “P”;

Navigačný systém;

Solárny ventilačný systém;

Diaľkový klimatizačný systém;

Pokročilý parkovací asistent;

Čistenie svetlometov;

Varovná kontrolka pre bezpečnostný pás predného pasažiera;

Systém vyrovnávania svetlometov;

Osvetlenie odkladacej schránky;

Hodiny;

Audio systém.
30 TAIL 10 Systém vyrovnávania svetlometov;

Osvetľovacie svetlá;

Zadné svetlá;

Osvetlenie evidenčného čísla;

Predné hmlové svetlá;

Bočné obrysové svetlá.

Toyota Prius XW30 (2011-2015) – schéma poistkovej skrinky

Rok výroby: 2011, 2012, 2013, 2014, 2015.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Prius XW30 (2011-2015) je poistka 1 v poistkovej skrinke (prístrojová doska vľavo)

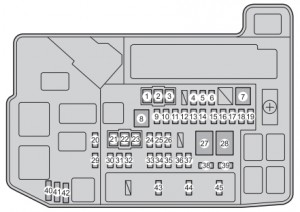

Poistková skrinka v zadnej komore

Poistková skrinka v zadnej komore
Toyota Prius – poistky – motorový priestor
Poistka Amp [A] Popis
1 HTR 50 Systém klimatizácie
2 RDI 30 Elektrické chladiace ventilátory
3 CDS 30 Elektrické chladiace ventilátory
4 S-HORN 10 Klaksón S-HORN
5 ENG W / P 30 Systém chladenia
6 ABS MAIN NO.2 7,5 Systém prevencie zablokovania kolies
7 H-LP CLN 30 Prostriedok na čistenie svetlometov
8 P-CON MTR 30 Ovládanie polohy P;

Prevodovka.
9 AMP NO.1 30 Audio systém
10 IGCT 30 PCU, IGCT č. 2, IGCT č. 3
11 DC / DC-S 5 Inverter a konvertor
12 P CON MAIN 7,5 Ovládanie polohy P;

Spínač polohy P.
13 AM2 7,5 Systém správy energie
14 ECU-B2 7,5 Inteligentný prístupový a štartovací systém;

Hybridný systém.
15 MAYDAY / DCM 10 Obvod neprítomný
16 PIMR 10 Systém nabíjania
17 TURN & HAZ 10 Aktivovať signálne svetlá
18 ETCS 10 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva.
19 ABS MAIN NO.1 20 Systém prevencie zablokovania kolies
20 H-LP LH LO 15 Ľavý svetlomet (položková svetlo)
21 P / I 2 40 Ovládanie polohy P;

Klaksón;

Položkové svetlá;

Svetlá cúvania.
22 ABS MTR 1 30 Systém prevencie zablokovania kolies
23 ABS MTR 2 30 Systém prevencie zablokovania kolies
24 H-LP HI MAIN 20 Diaľkové svetlá
25 DRL 7,5 Deň svetlá
26 AMP NO.2 30 Audio systém, navigačný systém
27 P / I 1 60 IG2, EFI MAIN, BATT FAN
28 EPS 60 Elektrické posilňovač riadenia
29 H-LP RH LO 15 Pravý svetlomet (poloha svetla)
30 PCU 10 Inverter a konvertor
31 IGCT NO.2 10 Hybridný systém;

Kontrola polohy P;

Systém správy výkonu;

Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva.
32 MIR HTR 10 Odmlžovače vonkajšieho zrkadla
33 RAD NO.1 15 Audio systém, navigačný systém
34 DOME 10 Prídavné osvetlenie dverí;

Osvetlenie batožinového priestoru;

Osobné osvetlenie;

Vnútorné osvetlenie;

Osvetlenie nôh;

Osvetlenie kozmetického zrkadla;

Vnútorné zrkadlo.
35 ECU-B 7,5 Inteligentný prístupový a štartovací systém;

Osobné svetlá;

Ukazovatele a meradlá;

Nouzové svetlá.
36 H-LP LH HI 10 Ľavý svetlomet (diaľkové svetlo)
37 H-LP RH HI 10 Pravý svetlomet (diaľkové svetlo)
38 EFI NO.2 10 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva.
39 IGCT NO.3 10 Systém chladenia
40 SPARE 30 Náhradná poistka
41 SPARE 10 Náhradná poistka
42 SPARE 7,5 Náhradná poistka
43 EFI MAIN 20 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Systém chladenia;

EFI č. 2.
44 BATT FAN 20 Ventilátor chladenia batérie
45 IG2 20 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

MET;

IGN;

Systém správy výkonu.

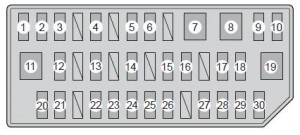

Panel prístrojov vľavo

Panel prístrojov vľavo

Toyota Prius – poistky – palubná doska vľavo
Poistka Amp [A] Popis
1 CIG 15 Elektrická zásuvka;

Zapaľovač cigariet.
2 ECU-ACC 10 Multiplexový komunikačný systém;

Externé zrkadlá;

Systém asistencie vodiča;

Audio systém;

Navigačný systém;

Inteligentný parkovací asistent.
3 PWR OUTLET 15 Elektrická zásuvka
4 SEAT HTR FR 10 Vyhrievanie sedadla
5 SEAT HTR FL 10 Vyhrievanie sedadla
6 DOOR NO.1 25 Systém elektrického zamykania
7 PSB 30 Systém proti kolízii
8 PWR SEAT FR 30 Bedrová opierka predného sedadla
9 DBL LOCK 25 DBL LOCK
10 FR FOG 7,5 Predné hmlové svetlá
11 PWR SEAT FL 30 Bedrová opierka predného sedadla
12 OBD 7,5 Systém palubnej diagnostiky
13 RR FOG 7,5 Zadný hmlový svetlomet
14 STOP 10 Brzdové svetlá;

Brzdové svetlo umiestnené hore;

Brzdový systém;

Systém asistencie vodiča.
15 P FR DVERE 25 Elektrické okná
16 D FR DVERE 25 Elektrické okná
17 DVERE RR 25 Elektrické okná
18 DVERE RL 25 Elektrické okná
19 S/ROOF 30 Obvod chýba
20 ECU-IG Č.1 10 Elektrické ventilátory chladenia;

Multiplexový komunikačný systém.
21 ECU-IG Č.2 10 Systém asistencie pre vodiča;

Systém protikolíznej bezpečnosti;

Vnútorné zrkadlo;

Senzor náklonu a G;

Brzdový systém;

Navigačný systém;

Napínače bezpečnostných pásov;

Audio systém;

Výstražné svetlá;

Smerovky;

Stierače čelného skla;

Údržba svetlometov,
22 GAUGE 10 Systém vyrovnávania svetlometov;

Ukazovatele a meradlá.
23 A / C 10 Systém klimatizácie;

Diaľkový klimatizačný systém.
24 WASHER 15 Umývač čelného skla
25 RR WIP 20 Stierač a umývač zadného okna
26 WIP 30 Stierače
27 MET 7,5 Ukazovatele a meradlá
28 IGN 10 Brzdový systém;

Systém asistencie pre vodiča;

Viacbodový systém vstrekovania paliva;

Sekvenčný viacbodový systém vstrekovania paliva;

Systém airbagov SRS;

Systém správy výkonu;

Systém inteligentného štartovania a prístupu;

Výstražné svetlo pre bezpečnostný pás predného pasažiera.
29 PANEL 10 Systém klimatizácie;

Osobné osvetlenie;

Vyhrievanie sedadiel;

Prevodovka;

Spínač polohy P;

Navigačný systém;

Diaľková klimatizácia;

Inteligentný parkovací systém;

Údržba svetlometov;

Výstražné svetlo pre bezpečnostný pás predného pasažiera;

Systém vyrovnávania svetlometov;

Osvetlenie odkladacej schránky;

Hodiny;

Audio systém;

Spínač MPH alebo km/h.
30 TAIL 10 Systém vyrovnávania svetlometov;

Predné pozičné svetlá;

Zadné svetlá;

Osvetlenie evidenčného čísla;

Predné hmlové svetlá;

Zadný hmlový svetlomet.

O Toyota Prius XW30 (2010-2015)

Toyota Prius XW30, vyrábaný v rokoch 2010 až 2015, je tretia generácia tohto populárneho hybridného vozidla. Tento model je známy svojou efektívnosťou paliva a ekologickým prístupom k jazde, čo ho robí ideálnym pre mestské prostredie. Prius XW30 je vybavený hybridným pohonným systémom, ktorý kombinuje benzínový motor s elektromotorom, čím dosahuje nízke emisie a úsporu paliva. V ponuke sú rôzne úrovne výbavy, ktoré zahŕňajú moderné technológie, ako sú navigačné systémy a pokročilé bezpečnostné funkcie. Vďaka svojmu aerodynamickému dizajnu a inovatívnym technológiám je Prius XW30 jedným z najefektívnejších vozidiel vo svojej triede.

Schéma poistkovej skrinky Toyota Prius XW30

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Prius XW30, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sú poistkové skrinky typicky umiestnené pod prístrojovou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla, a preto je dôležité mať prehľad o jej konfigurácii a správnom použití.

Post correlati:

  1. Toyota Avensis I (T22) (1997-2003) – batérie
  2. Toyota GT 86 Coupe (od 2012) – batérie
  3. Toyota Yaris XP90 (2005-2013) – poistková skrinka
  4. Toyota Camry (2001-2006) – poistková skrinka
  5. Toyota Prius XW10 (1997-2003) – poistková skrinka
  6. Toyota Highlander XU20 (2000-2007) – poistková skrinka
  7. Toyota FJ Cruiser (2006-2017) – poistková skrinka
  8. Toyota Sienna XL10 (1998-2003) – poistková skrinka
Leggere  Toyota ProAce Verso (2016-2018) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
