V tomto článku nájdeš diagramy poistkovej skrinky Toyota Yaris XP90 (2005–2013), informácie o polohe panelov poistiek vnútri auta a priradenie každej poistky (rozloženie poistiek).

Toyota Yaris XP90 – schéma poistkovej skrinky

Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Yaris XP90 je poistka 8 (15A) v poistkovej skrinke v priestore pre cestujúcich

Motorový priestor v Toyota Yaris XP90

Poloha

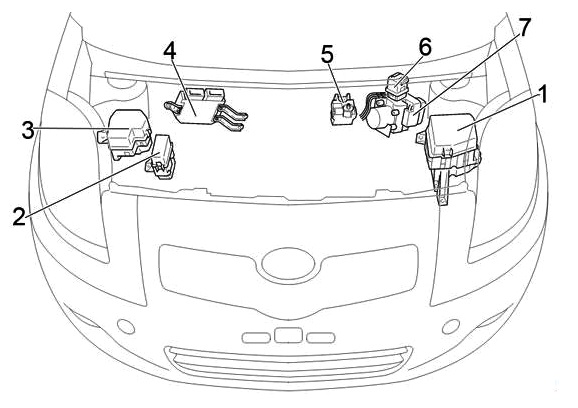

Všeobecné usporiadanie elektrických riadiacich jednotiek pod kapotou

LHD (volant vľavo)

Poloha

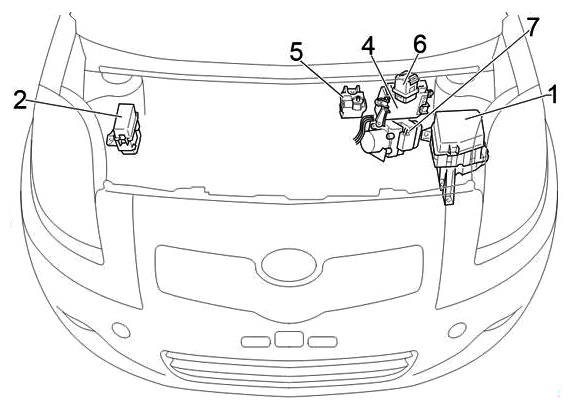

RHD (volant vpravo)

Poloha - 2

Popis

  1. Poistková skrinka
  2. Bez denného svietenia: skrinka relé
  3. So denným svietením: skrinka relé č. 2
  4. ECU motora
  5. Blok pripojenia poistky
  6. Relé zapaľovacej sviečky
  7. ECU kontroly trakcie s aktorom

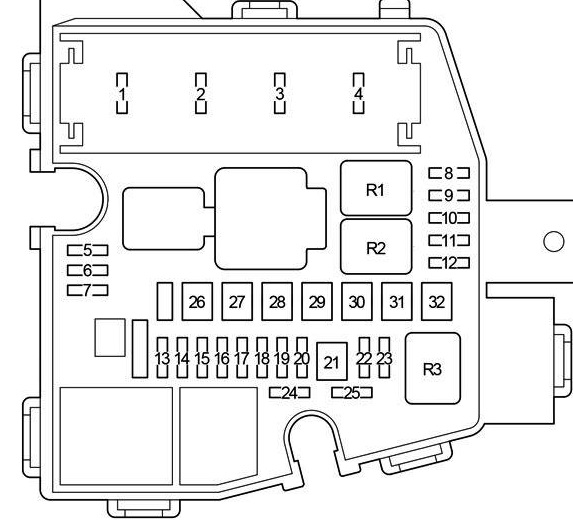

Poistková skrinka a relé

Nachádza sa na ľavej strane motorového priestoru.

Poistková skrinka a relé

Popis

1  –
2 15A – Systém štartovania;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
3 20A – Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
10A – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Klaksón
30A – 1ND-TV: Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
4 10A – 1KR-FE, 1ND-TV: Cikajúci zvuk
20A – 1NZ-FE, 2NZ-FE, 2SZ-FE, 2ZR-FE, 1KR-FE: Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
30A – Diesel: systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania (TMMF, výroba od novembra 2008).
5 Poistka rezervy
6 Poistka rezervy
7 Poistka rezervy
8
9
10
11 20A – Vyhrievané čelné sklo
12 30A – Systém proti zablokovaniu (ABS);

Systém kontroly stability vozidla.
13 30A – s DRL: “H – LP LH / H – LP LO LH”, “H – LP LH / H – LP LO LH”, “H – LP HI LH”, “H – LP HI RH”
14 30A – Systém štartovania
15 20A – Systém blokovania volantu
16 15A – Vnútorné osvetlenie;

Osobné osvetlenie;

Systém proti krádeži;

Audio systém;

Systém diaľkového ovládania bezdrôtovo
17 7,5A – Systém imobilizácie motora;

Systém denného svietenia;

Systém klasifikácie pasažierov na prednom sedadle;

Elektrické okná;

Systém zamykania dverí;

Systém proti krádeži;

Odometer a senzor.
18 7,5A – Systém nabíjania
19 10A – systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém elektronickej kontroly škrtacej klapky.
20 10A – Smerovky;

Havarijné svetlá.
21 50A – Ručná multimodálna prevodovka
40A – Systém zastavenia a štartovania
22 10A H-LP RH – Pravý svetlomet
23 10A H-LP LH – Ľavý svetlomet
24 10A – Benzín: systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
10A – Diesel: systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
25 7,5 A – Diesel: systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
26 40A – 435W Typ: PTC ohrievač
50A – 600W typ: PTC ohrievač
27 50A – Elektrický posilňovač riadenia
28 50A – Systém proti zablokovaniu (ABS);

Systém kontroly stability vozidla.
29 40A – Klimatizácia
30 30A – Elektrický chladiaci ventilátor
31 30A – 435W: PTC ohrievač
30A – 600W: PTC ohrievač
32 30A – Elektrický ohrievač;

Čistenie svetlometov.
30A – 600W: PTC ohrievač
Relé
R1 Štartovanie
R2 Elektrický chladiaci ventilátor
R3 PTC ohrievač

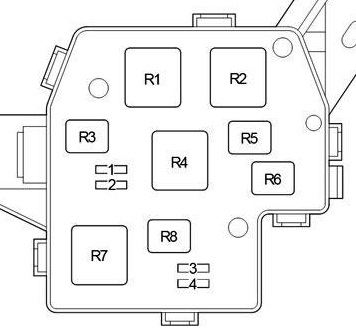

Poistková skrinka

Poistková skrinka

Popis

1  –
2  –
3 10A H-LP HI RH – Svetlomet predný pravý
4 10АH-LP HI LH – Svetlomet predný ľavý
Relé
R1 Dimer (DIM)
R2 Systém kontroly stability vozidla;

Systém proti zablokovaniu;

Manuálna multimodálna prevodovka (VSC1 / ABS1 / AMT).
R3 –
R4 Svetlomet (H-LP)
R5 Ohrievač PTC (HTR SUB3)
R6 Ohrievač PTC (HTR SUB2)
R7 Ohrievač PTC (HTR SUB1)
R8 Systém kontroly stability vozidla;

Systém proti zablokovaniu (VSC2 / ABS2).

Poistková skrinka relé

Typ A

Poistková skrinka relé

  • Kontrola stability vozidla R1 (VSC1)
  • R2 Systém stabilizácie vozidla (FR DEF / VSC2)

Typ B

Poistková skrinka relé - 2

  • Ohrievač PTC R1 (HTR SUB3)
  • Ohrievač PTC R2 (HTR SUB2)
  • R3 Svetlomet / Viac režimová manuálna prevodovka / Ohrievač PTC (H-LP / AMT / HTR SUB1)

Poistková skrinka napájania

Nachádza sa na kladnom termináli batérie.

Poistková skrinka napájania

Zhromaždenie

  1. 80A GLOW DC / DC – Diesel: systém viacbodového vstrekovania / systém sekvenčného viacbodového vstrekovania
  2. 60 / 80A MAIN – Poistky “EFI”, “HORN”, “AM2”, “ALT-S”, “DOME”, “ST”, “ECU-B”, “ETCS”, “HAZ”, “H-LP “LH / H-LP LO LH “”, H-LP RH / H-LP LO RH “”, AMT “
  3. 120A ALT – Systém nabíjania, poistky HTR SUB2 “”, EPS “”, ABS1 / VSC1 “”, HTR “”, ABS2 / VSC2 “”, HTR SUB1 “”, RDI “”, DEF “”, FR FOG “”, OBD2 “”, D/L “”, NAPÁJANIE “”, ZADNÉ DVERA “”, PRAVÉ DVERA “”, STOP “a” AM1 “Poistky

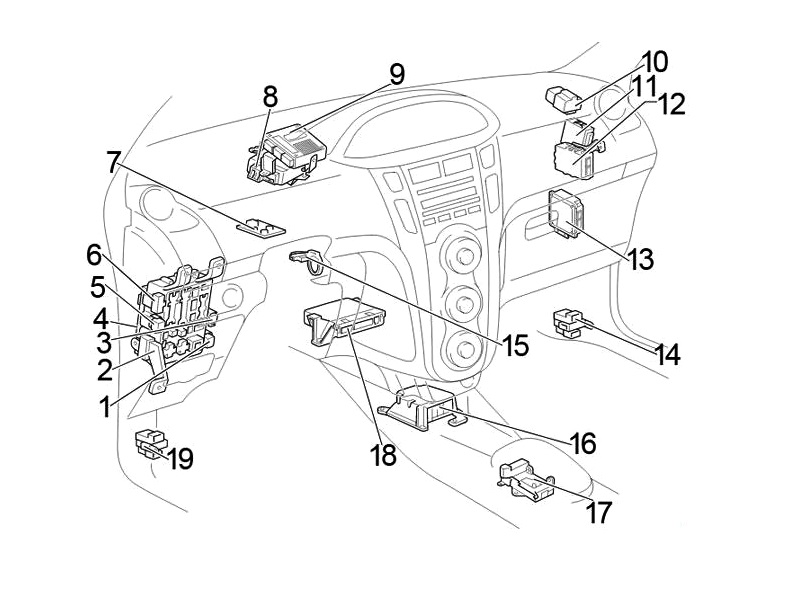

Priestor pre cestujúcich v Toyota Yaris XP90

Poloha

LHD (volant vľavo)

Poloha

RHD (volant vpravo)

Poloha - 2

Popis

  1. Relé zadného svetla pre hmlové svetlá
  2. Poistková skrinka
  3. Relé predných svetlometov pre hmlové svetlá
  4. Hlavné telo ECU
  5. s systémom Entry & Start: Relé príslušenstva (ACC)
    bez systému Entry & Start: Relé príslušenstva (ACC Cut)
  6. Dodatočná poistková skrinka
  7. ECU zámku volantu
  8. ECU posilňovača riadenia
  9. ECU manuálnej prevodovky multimodálnej
  10. Relé štartovania (ST CUT)
  11. LHD: Relé denného svietenia
  12. ECU správy energie
  13. ECU zastavenia a štartovania motora
  14. Pripojovací blok
  15. Amplifikátor transpondéra kľúča
  16. Centrum montáže senzora airbagu
  17. ECU kontrola zámku prevodovky
  18. Amplifikátor klimatizácie
  19. Pripojovací blok
  20. RHD: ECU upozornenie na krádež
  21. RHD: smerovka
  22. RHD: ECU upozornenie na krádež (TMC vyrobené od augusta 2008)
  23. RHD: ECU dvojitý zámok dverí

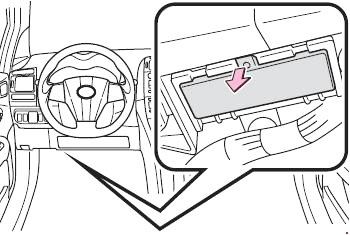

Poistková skrinka

Nachádza sa pod prístrojovou doskou.

LHD

Poistková skrinka

RHD

Poistková skrinka - 2

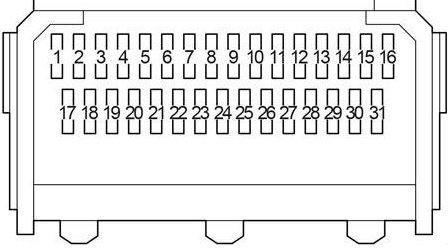

Poistková skrinka - 3

Popis

1 10A – svetlá v bočných polohách, svetlá polohy, zadné svetlá, svetlá evidenčného čísla, systém viacbodového vstrekovania / systém sekvenčného viacbodového vstrekovania
7,5A – Systém imobilizácie motora, systém vstupu a štartovania, predné hmlové svetlo, osvetlenie, pripomienka svetiel, multimodálny manuálny prevod, zadné hmlové svetlo, štartovanie, blokovanie volantu, diaľkové ovládanie zámku dverí bezdrôtovo
2 7,5A – Osvetlenie, kontrola osvetlenia prístrojovej dosky, počítadlo kilometrov a senzor
3 7,5A– Ohrievanie zadného okna, klimatizácia
4 20A – Ovládanie okien
5 20A – Zadné okno pre cestujúcich (ľavá strana)
6 20A – Elektrické okno pre cestujúcich (pravá strana)
7 –
8 15A – zapaľovač cigariet, zásuvka
9 7,5A – Zámok dverí, vonkajšie zrkadlá, audio systém
10 –
11 10A – systém viacbodového vstrekovania / systém sekvenčného viacbodového vstrekovania / vyhrievané zrkadlá
12
13
14 7,5A – Zadné hmlové svetlá
15 7,5A – systém viacbodového vstrekovania / systém sekvenčného viacbodového vstrekovania, systém imobilizácie motora, systém airbag SRS, systém klasifikácie predného cestujúceho
16 7,5A – Nástroje a senzory
17 15A – Vyhrievané sedadlo
18 15A – Vyhrievané sedadlo
19 20/25A – Stierač
20 15A – Zadný stierač
21 15A – Predný umývač skiel
22 10A – systém denného svietenia, systém prevencie zablokovania kolies počas brzdenia, systém elektrického posilňovača riadenia, elektrické okná, systém zamykania dverí, systém proti krádeži, elektrický chladiaci ventilátor
23 10A – Systém nabíjania, smerovky, výstražné svetlá, zadné svetlá, kontrola osvetlenia prístrojovej dosky, systém zamykania prevodovky, vyhrievané zadné sklo, systém klimatizácie, automatická prevodovka
24 7,5A – Systém diagnostiky na palube
25 10A – brzdové svetlá, horné brzdové svetlo, systém viacbodového vstrekovania / systém sekvenčného viacbodového vstrekovania, systém zamykania prevodovky, systém proti zablokovaniu
26 –
27 25A – Systém zámkov dverí
28 15A – Predné hmlové svetlá
29 –
30 10A – bočné pozičné svetlá, pozičné svetlá, zadné svetlá, svetlá evidenčného čísla, systém viacbodového vstrekovania / systém sekvenčného viacbodového vstrekovania
31 25A – systém viacbodového vstrekovania / systém sekvenčného viacbodového vstrekovania

Poistková skrinka - 4

Popis

1 30А ECU karoséria;

Elektrická sústava okien.
2 30/40А Napájanie relé smeroviek;

Vyhrievanie zadného okna;

Poistka: “MIR HTR”.
3 30А Vyhrievané sedadlá
R1 Relé “IG1” – systém štartovania
R2 Relé ohrievača
R3 Relé – spínač smeroviek

Poistková skrinka pridružená

Poistková skrinka pridružená

Chránené komponenty

1 7,5A – Systém blokovania prevodovky
7,5A – Nabíjanie;

Kontrola zámku dverí;

Duálne blokovanie;

Kontrola motora;

Imobilizér motora;

Systém vstupu a štartovania;

Zapnutie;

Vnútorné osvetlenie;

Pripomienka svetiel;

Elektrické okná;

Upozornenie na bezpečnostné pásy;

Štart;

Blokovanie volantu;

Diaľkové ovládanie zámku dverí bezdrôtovo.
7,5A – Nabíjací systém
2 7,5A – Systém blokovania prevodovky
7,5A – Nabíjanie;

Kontrola zámku dverí;

Duálne blokovanie;

Kontrola motora;

Imobilizér motora;

Systém vstupu a štartovania;

Zapnutie;

Vnútorné osvetlenie;

Pripomienka svetiel;

Elektrické okná;

Upozornenie na bezpečnostné pásy;

Štart;

Blokovanie volantu;

Diaľkové ovládanie zámku dverí bezdrôtovo.
7,5A – Nabíjací systém

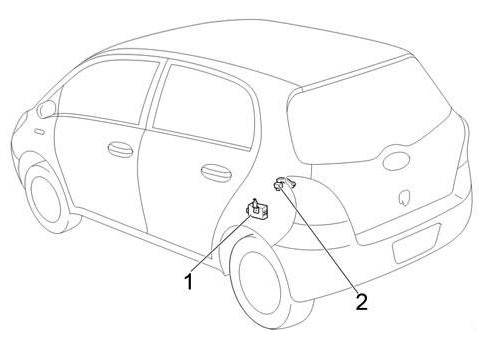

Dodatočné prvky

Dodatočné prvky

  1. Prijímač ovládania dverí
  2. Relé svetla brzdy

O Toyota Yaris XP90 (2005-2013)

Toyota Yaris XP90, vyrábaná v rokoch 2005 až 2013, je kompaktné mestské vozidlo, ktoré sa vyznačuje spoľahlivosťou a efektívnosťou. Tento model je známy svojou priestrannosťou v interiéri napriek menším vonkajším rozmerom, čo ho robí ideálnym pre mestské prostredie. Yaris XP90 bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré ponúkali rôzne úrovne výkonu a úspory paliva. Jeho moderný dizajn a praktické funkcie prispeli k jeho popularite medzi vodičmi, ktorí hľadajú pohodlné a ekonomické riešenie pre každodenné jazdenie.

Schéma poistkovej skrinky Toyota Yaris XP90

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Yaris XP90, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických komponentov vozidla. V tomto modeli sa poistková skrinka nachádza typicky v dvoch hlavných lokalitách: pod kapotou a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo umožňuje jednoduchú identifikáciu a výmenu. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie vozidla, preto je dôležité venovať jej náležitú pozornosť.
