V tomto článku nájdeš diagramy poistkovej skrinky Toyota Auris (2007–2013), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

Toyota Auris (2007-2013) – schéma poistkovej skrinky

Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Auris je poistka 23 v poistkovej skrinke v kabíne a 39 v motorovom priestore.

Motorový priestor s elektronikou

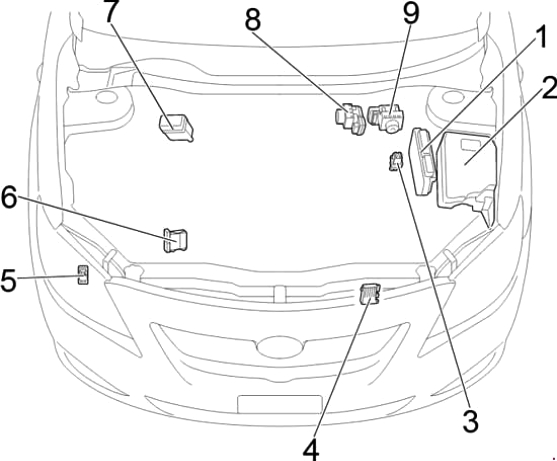

Poloha

Poloha

Popis

  1. Riadiaca jednotka motora
  2. Hlavná poistka a skrinka relé
  3. Relé zapaľovacej sviečky
  4. Riadiaca jednotka ventilátora chladenia
  5. LHD: Relé svetlometov
  6. Riadiaca jednotka vstrekovačov (EDU)
  7. Skrinka relé
  8. Benzín: riadiaca jednotka bŕzd
  9. Nafta: riadiaca jednotka bŕzd

Poistková skrinka a relé pod kapotou

Nachádza sa na ľavej strane.

Typ 1

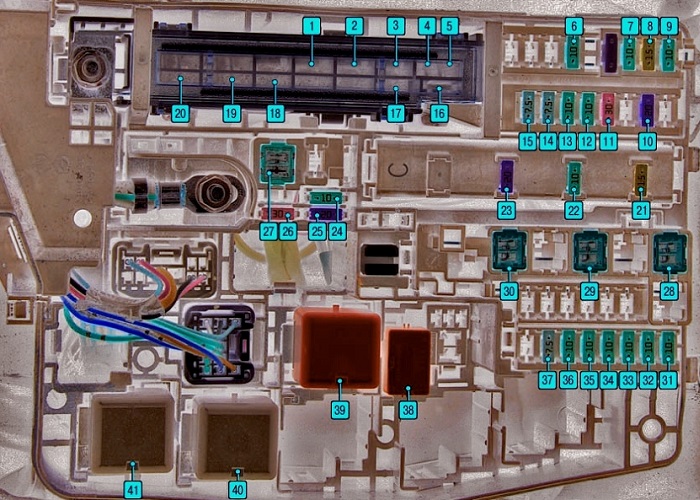

Poistková skrinka a relé pod kapotou

Popis

F1 30А – Stierač svetlometov
F2 45A – Ventilátor chladenia
F3 30А – ABS a VSC
F4 50А – ABS a VSC
F5 50A – Klimatizácia
F6 10А – Automatická prevodovka;

Klimatizácia;

Systém Smart Entry.
F7 10A – Prístrojová doska;

Riadiaca jednotka elektrická;

VSC;

Centrálne zamykanie;

Elektrické okná.
F8 15А – Audio systém
F9 10A – Vnútorné osvetlenie;

Osvetlenie batožinového priestoru;

Systém Smart Entry.
F10 20А – Systém zamykania riadenia
F11 30A – Systém štartovania motora;

Systém Smart Entry;

Systém vstrekovania.
F12 10A – Systém riadenia klapky
F13 10А – Smerovky a núdzové svetlá
F14 7,5А – Systém nabíjania batérie
F15 7,5А – Riadiaca jednotka elektrických zariadení
F 16 50А – Svetlomety
F17 50A – Systém vstrekovania paliva
F18 80А – Systém predohrevu motora (pre naftové motory)
F19 60A EPS – Elektrické posilňovač riadenia
F20 120А – Systém nabíjania batérie
F21 15A – Systém vstrekovania paliva, systém Smart Entry
F22 10А – Akustický signál;

Klaksón
F23 20A – Systém vstrekovania paliva
F24 Rezerva
F25 Rezerva
F26 Rezerva
F27 50A – Automatická prevodovka
F28 30А – Klimatizácia
F29 30А – Klimatizácia
F30 30А – Klimatizácia
F31 10А – Pravý svetlomet (poloha)
F32 10А – Ľavý svetlomet (poloha)
F33 10А – Pravý svetlomet (diaľkové svetlo)
F34 10А – Ľavý svetlomet (diaľkové svetlo)
F35 10A – Systém vstrekovania
F36 10A – Systém vstrekovania
F37 7,5A – Systém štartovania;

Systém Smart Entry.
38 Relé ventilátora chladenia
39 Relé spínača svetlometov
40 Relé automatickej prevodovky
41 Relé svetlometov
Leggere  Toyota Aygo I (2005-2014) – batérie

Typ 2

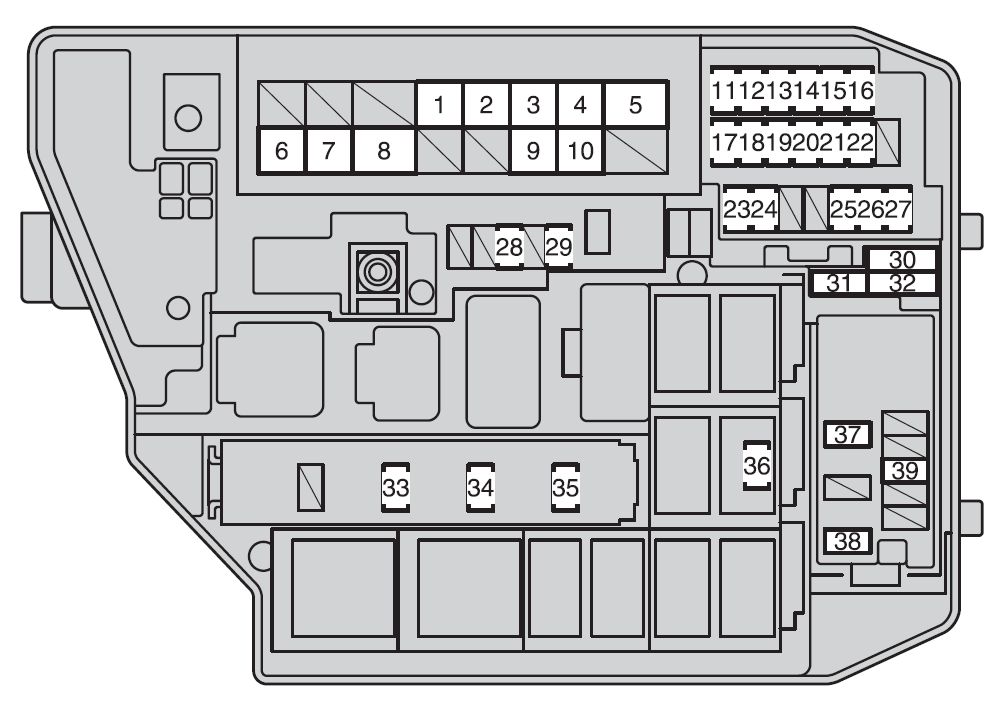

Poistková skrinka a relé pod kapotou - 2

Popis

1 30A – Ventilátor chladenia elektrický (y)
2 40A – Ventilátor(i) chladenia
3 30A – Systém proti zablokovaniu, systém kontroly stability vozidla
4 50A – Systém proti zablokovaniu, systém kontroly stability vozidla
5 50A – Klimatizácia
6 120А – Systém nabíjania, RDI FAN, CDS FAN, ABS Č. 1, ABS Č. 3, HTR, HTR SUB Č. 1, HTR SUB Č. 3, ACC, CIG, METER, IGN, ECU-IG Č. 2, HTR-IG, WIPER, WASHER, ECU-IG Č. 1, AM1, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, FR FOG, DEF, MIR HTR, TAIL, PANEL
7 60A EPS – Elektrické posilňovač riadenia
8 80А – Zapaľovacie sviečky
9 50А P/I – EFI HLAVNÝ, IG2
10 50А – Svetlomety
11 10A – Systém kontroly emisií
12 10A – Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
13 10А – Pravý svetlomet (diaľkové svetlo)
14 10А – Ľavý svetlomet (diaľkové svetlo)
15 10А – Pravý svetlomet (pozícia)
16 10А – Ľavý svetlomet (pozícia)
17 10A – Elektronický systém kontroly škrtacej klapky
18 10А – Smerovky;

Havarijné svetlá,
19 7,5А – Systém nabíjania
20 7,5A – Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém štartovania.
21 30A – Systém štartovania
22 20A – Systém blokovania riadenia
23 7,5A – Systém štartovania
24 10A – Systém klimatizácie
25 10A – Hlavná ECU karosérie;

Senzor a meradlá.

Odometer.
26 15A – Audio systém
27 10A – Osvetlenie batožinového priestoru;

Systém inteligentného kľúča.
28 30A – Audio systém
29 10A MAYDAY
30 10A – Poistka rezervy
31 30A – Poistka rezervy
32 20A – Poistka rezervy
33 20A – systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

EFI Č. 1, EFI Č. 2
34 10A – Klaksón
35 15A – Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém štartovania;

IGN;

Odometer.
36 7,5A – Motor štartovania
37 30A – PTC ohrievač
38 30A – PTC ohrievač
39 15A – Zásuvka;

Zapaľovač cigariet.

Poistková skrinka relé

Diagram

Leggere  Toyota Prius XW20 (2004-2009) – poistková skrinka

Poistková skrinka relé

Účel

R2 Pomocné kúrenie (HTR SUB Č.1)
R3 Pomocné kúrenie (HTR SUB Č.3)
R4 Pomocné kúrenie (HTR SUB Č.2)

Kabína

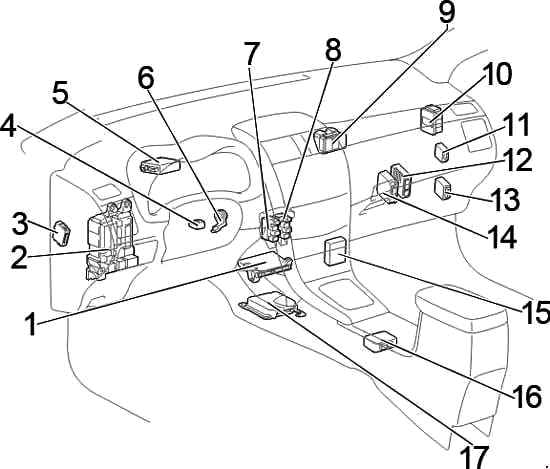

Schéma rozloženia

Všeobecné rozloženie poistkových skríň v kabíne

Schéma rozloženia

Popis

  1. Jednotka riadenia klimatizácie
  2. Poistková skrinka / ECM karosérie
  3. LHD: Jednotka riadenia uhla svetlometov
  4. Jednotka riadenia blokovania riadenia
  5. Jednotka riadenia posilňovača riadenia
  6. Amplifikátor transpondérového kľúča
  7. Poistková skrinka č. 1
  8. Poistková skrinka č. 2
  9. Distribučná blokáda
  10. Distribučná blokáda
  11. Relé stieračov
  12. LHD : Jednotka riadenia prevodovky (multimodálna)
  13. Jednotka riadenia motora a prevodovky
  14. Jednotka riadenia systému Start-Stop
  15. Jednotka riadenia multimediálneho rozhrania
  16. LHD: Kontrolór blokovania páky prevodovky
  17. Jednotka riadenia airbagu
  18. RHD: relé smerovky

Poistková skrinka

Nachádza sa v kabíne pod panelom na ľavej strane.

Volant vpravo

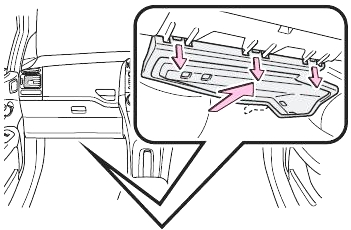

Poistková skrinka

Volant vľavo

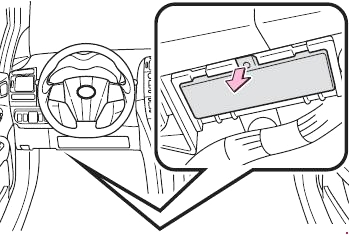

Poistková skrinka - 2

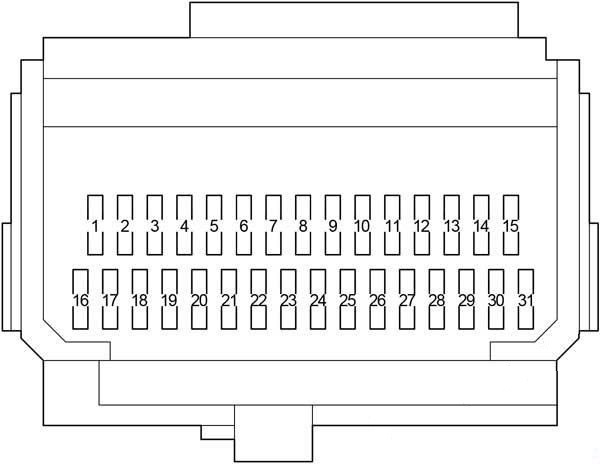

Poistková skrinka - 3

Popis

1 7,5A – Systém štartovania;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Poistky: “CIG”, “ACC”.
2 15A – Predné hmlové svetlá
3  –
4 25A – Poistky: “CIG”, “ACC”
5 25A – Centrálne zamykanie
6  –
7 10A – Svetlá stop;

Prídavné brzdové svetlo;

ABS;

VSC;

ECM karosérie;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Jednotka riadenia prevodovky.
8 7,5A – Diagnostický port
9 10A – Svetlá cúvania;

Systém nabíjania;

Automaticky stmievajúce zrkadlo;

Monitor;

Otvoriteľná strecha;

Vyhrievané zadné sklo;

Klimatizácia;

Smerovky;

Výstražné svetlá;

Indikátor bezpečnostného pásu predného cestujúceho;

Systém štart-stop;

Parkovacia asistencia.
10 10A – bez systému štart-stop:

Automatická regulácia uhla svetlometov;

ECM karosérie;

Elektrické posilňovač riadenia;

Chladiaci ventilátor(y);

Uzamknutie páky prevodovky;

Senzor dažďa;

ABS;

VSC;

Audio systém;

Navigation;

Systém sekvenčného viacbodového vstrekovania;

Čistenie svetlometov;

Systém inteligentného vstupu a štartovania.
11 15A – Stierač skla
12  –
13 25A – Stierač;

Senzor dažďa.
14 10A – Klimatizácia;

Vyhrievané zadné sklo;

Vyhrievanie pri zastavení.
15 15A – Vyhrievané sedadlá
16 10A – Bočná svetla;

Osvecovanie evidenčného čísla;

Zadné hmlové svetlo;

Predné hmlové svetlo;

Nastavenie uhla svetlometov;

Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém;

Osvecovanie prístrojovej dosky.
17 7,5A – Spínač svetiel;

Osvecovanie prístrojovej dosky;

Osvecovanie odkladacej schránky;

Spínače na volante;

Riadiaca jednotka karosérie.
18 10A – so systémom štart-stop:

Automatické nastavenie uhla svetlometov;

ECM karosérie;

Elektrické posilňovanie riadenia;

Chladiaci ventilátor;

Uzamknutie páky prevodovky;

Senzor dažďa;

ABS;

VSC;

Audio systém;

Navigácia;

Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém;

Čistenie svetlometov;

Systém inteligentného vstupu a štartovania;

Systém štart-stop.
19 20A – Predné elektrické okná
20 20A – Elektrické okno zadného ľavého skla
21 20A – Elektrické okno zadného pravého skla
22 20A – Otváracia strecha
23 15А CIG – Zapaľovač cigariet
24 7,5 A – Elektrické zrkadlá;

Audio systém;

Navigácia;

Uzamknutie páky prevodovky;

ECM karosérie;

Systém inteligentného vstupu a štartovania;

Systém Start/Stop.
25
26 10A – Vyhrievané zrkadlá;

Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém.
27
28
29 7,5A – Zadné hmlové svetlo
30 7,5 A – Uzamknutie riadenia;

Airbag;

Modul riadenia prevodovky;

Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém;

Systém inteligentného vstupu a štartovania;

Systém Start-Stop.
31 7,5A – Sada smeroviek;

Systém štart-stop.
Leggere  Toyota 4Runner N280 (2010-2017) – poistková skrinka

Relé

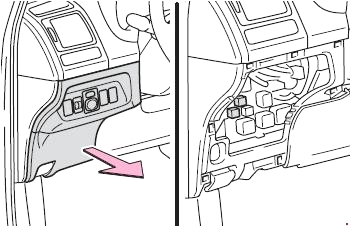

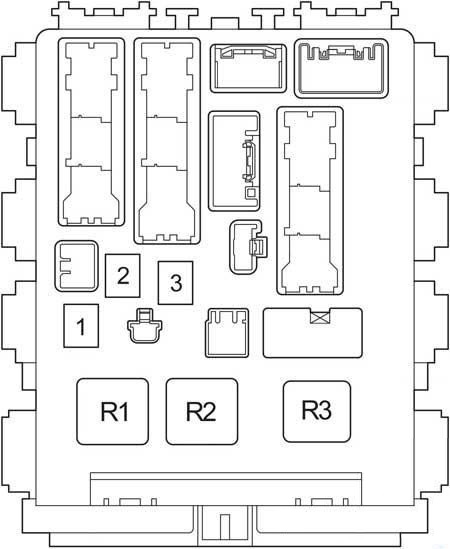

Poistková skrinka - 4

Poistková skrinka - 5

Poistková skrinka - 6

Popis

1 30A ECU karosérie;

Elektrina okien.
2 30 / 40А Napájanie relé smeroviek;

Vyhrievanie zadného skla;

Poistka: “MIR HTR”.
3 30A Vyhrievané sedadlá
R1 Relé “IG1” – systém štartovania
R2 Relé ohrievača
R3 Relé – spínač smeroviek

Poistková skrinka n. 1

Poistková skrinka n. 1

Popis

R1 Motorino di avviamento (ST)
R2 Luce antinebbia posteriore (RR FOG)
R3 Relé ausiliario (ACC)
R4 Relé ausiliario (ACC CUT)

Poistková skrinka n. 2

Poistková skrinka n. 2

Popis

R1 Lampa hmlových svetiel (FR FOG)
R2 Motorček na štartovanie (ST CUT)
R3 Panel (PANEL)
R4 Rezerva
