Toyota Auris Hybrid Touring Sports (2013-2016) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Auris Hybrid Touring Sports, zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Toyota Auris Hybrid Touring Sports (2013-2016) – schéma poistkovej skrinky

Rok výroby: 2013, 2014, 2015, 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Auris Hybrid Touring Sports (2013-2016) je poistka 17 v poistkovej skrinke v kabíne – typ A.

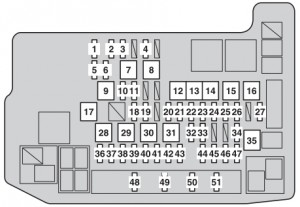

Poistková skrinka v motorovom priestore

Poistka		Amp [A]	Popis
1	SPARE	20	Rezervná poistka
2	EFI NO. 2	10	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
3	EFI NO. 1	10	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
4	EFI-B	5	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
5	SPARE	30	Rezervná poistka
6	SPARE	10	Rezervná poistka
7	PTC HIR NO.2	30	Systém klimatizácie
8	PTC HIR NO.3	20	Systém klimatizácie
9	PTC HIR NO.1	30	Systém klimatizácie
10	ENG W / PMP	30	Systém chladenia
11	DRL	10	Deň svetlá
12	HTR	50	Systém klimatizácie
13	H-LP CLN	30	Prostriedok na čistenie svetlometov
14	DEF	30	Odmlžovač zadného okna; Odmlžovač vonkajšieho zrkadla.
15	CDS FAN	30	Ventilátor(y) elektrického chladenia
16	RDI	40	Ventilátor(y) elektrického chladenia
17	DC / DC	125	Hybridný systém
18	AM2	7,5	Systém štartovania
19	P-CON MTR	30	Systém kontroly polohy P; Prevodovka.
20	P-CON MAIN	7,5	Systém kontroly polohy P; Spínač polohy P.
21	DC / DC-S	5	Hybridný systém
22	ETCS	10	Elektronický systém riadenia akcelerátora
23	ECU-B NO.2	10	Klimatizácia; Elektrické okná; Inteligentný prístup a štartovací systém; Vonkajšie zrkadlá; Odometer a prístroje.
24	TURN & HAZ	10	Odometer a prístroje; Smerovky.
25	AMP	15	Audio systém
26	ECU-B NO.3	5	Elektrické posilňovač riadenia

27	IGCT-MAIN	30	IGCT č. 2, INV W / PMP, PCU, PM-IGCT
28	ČÍSLO PI	50	KLAXÓN, BATT FAN, IG2, EFI MAIN
29	ABS-MTR Č.2	40	Elektronický brzdový systém
30	ABS-MTR Č.1	40	Elektronický brzdový systém
31	H-LP-MAIN	30	H-LP PRAVÁ-LOW, H-LP ĽAVÁ-LOW, H-LP-PRAVÁ-HIGH, H-LP-ĽAVÁ-HIGH.
32	ABS Č.1	30	Elektronický brzdový systém
33	ABS Č.2	7,5 A	Elektronický brzdový systém
34	D / C CUT	30	KAPUCŇA, ECU-B NR 1, RÁDIO
35	EPS	80	Elektrické posilovač riadenia
36	H-LP PRAVÁ-HIGH	7,5	Pravý svetlomet (diaľkové svetlo)
37	H-LP ĽAVÁ-HIGH	7,5	Ľavý svetlomet (diaľkové svetlo); Odometer a prístroje.
38	H-LP PRAVÁ-LOW	10 A * 1	Pravý svetlomet (tlmené svetlo)
		15 A * 2
39	H-LP ĽAVÁ-LOW	10 A * 1	Ľavý svetlomet (tlmené svetlo); Manuálne nastavenie polohy svetlometov.
		15 A * 2	Ľavý svetlomet (tlmené svetlo)
40	PM-IGCT	10	Hybridný systém
41	PCU	10	Hybridný systém
42	INV W / PMP	10	Systém chladenia
43	IGTC Č.2	10	Hybridný systém; Systém riadenia polohy P.
44	ECU-B Č.1	10	ECU hlavnej karosérie; Inteligentný prístupový a štartovací systém; Hodiny; Elektronický brzdový systém; Systém asistovaného zamykania dverí; Systém varovania o tlaku v pneumatikách.
45	RÁDIO	20	Audio systém
46	DOME	7,5	Vnútorné osvetlenie; Osvetlenie na privítanie; Osvetlenie batožinového priestoru; Kontrolér ECU hlavnej karosérie.
47	MIR-HTR	10	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; Odmlžovače vonkajších zrkadiel.
48	BATT FAN	10	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; Chladiaci ventilátor.
49	IG2	15	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; Odometer a prístroje; Systém airbagu SRS.
50	HORN	10	Klaxon
51	EFI-MAIN	25	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; EFI č. 1; EFI č. 2; Palivové čerpadlo; EFI-B.

* 1 – Vozidlá bez svetlometov s výbojkou (tlmené svetlo)

* 2 – Vozidlá so svetlometmi s výbojkou (tlmené svetlo)

Poistková skrinka v kabíne – typ A (pod prístrojovou doskou)

Poistka		Amp [A]	Popis
1	P / OUTLET	15	Zásuvka napájania (batožinový priestor)
2	OBD	7,5	Systém diagnostiky na palube
3	STOP	7,5	Svetlá stop; Svetlo stop vysoké; Systém brzdového systému; Systém riadenia výkonu.
4	FOG RR	7,5	Svetlo proti hmle zadné; Odometer a prístroje.
5	D / L NO.3	20	Systém elektrického zamykania
6	S / DACH	20	Panoramatické čelné sklo
7	FOG FR	7,5	Svetlá proti hmle predné; Odometer a prístroje.
8	AM1	5	IG1 RLY, ACC RLY
9	D / L NO.2	10	Systém zamykania zadných dverí; Systém elektrického zamykania.
10	DOOR NO.2	20	Elektrické okná
11	DOOR R/R	20	Elektrické okná
12	DOOR R/R	20	Elektrické okná
13	WASHER	15	Umývač čelného skla
14	WIPER NO.2	25	Stierače
15	WIPER RR	15	Stierač zadného skla

16	WIPER NO.1	25	Štierače
17	CIG	15	Presa napájania; Zapaľovač cigariet.
18	ACC	7,5	Zrkadlá spätného pohľadu; Audio systém; Hlavný kontrolér karosérie; Hodiny; Elektrická zásuvka.
19	SFT LOCK-ACC	5	–
20	TAIL	10	Predné a zadné svetlá na polohe; Osvetlenie evidenčného čísla; Predné hmlové svetlá; Zadné hmlové svetlo.
21	PANEL	7,5	Osvetlenie spínača; Osvetlenie prístrojovej dosky; Osvetlenie odkladacej schránky; Hlavná jednotka ECU.
22	WIPER-S	5	–
23	ECU-IG NO.1	7,5	Elektrický chladiaci ventilátor; AFS; Elektronický brzdový systém.
24	ECU-IG NO.2	7,5	Havarijné svetlá; Viacbodový systém vstrekovania paliva; Sekvenčný viacbodový systém vstrekovania paliva; Audio systém; AFS; Senzor parkovacej asistencie Toyota.
25	ECU-IG NO.3	7,5	Vnútorné zrkadlo spätného pohľadu; Čistenie svetlometov; Audio systém; AFS; Panoramatická roleta strechy; Stierač čelného skla; Systém upozornenia na tlak pneumatík.
26	HTR-IG	7,5	Klimatizácia; Odmlžovač zadného okna; Vyhrievanie sedadiel.
27	ECU-IG NO.4	7,5	Hlavný modul ECU; Upozornenie na bezpečnostný pás predného pasažiera; Manuálny systém aktivácie a deaktivácie airbagu; Zrkadlá spätného pohľadu; Senzor parkovacej asistencie Toyota.
28	ECU-IG NO.5	5	Elektrický posilňovač riadenia
29	IGN	7,5	Inteligentný prístupový a štartovací systém; Brzdové svetlá; Elektronický brzdový systém; Systém správy energie.
30	S / HTR	15	Vyhrievanie sedadiel
31	METER	5	Odometer a prístroje
32	A/BAG	7,5	Systém airbagov SRS

Poistková skrinka v’kabíne – typ B (pod prístrojovou doskou)

Poistka		Amp [A]	Popis
1	P / SEAT	30	Elektrické sedadlo
2	DOOR NO.1	30	Elektrické okná

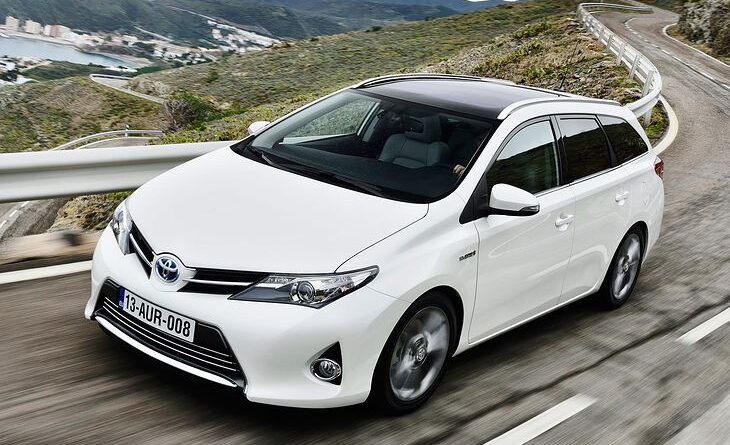

O Toyota Auris Hybrid Touring Sports (2013-2016)

Toyota Auris Hybrid Touring Sports z rokov 2013 až 2016 je praktické a ekologické kombi, ktoré spája moderný dizajn s pokročilou hybridnou technológiou. Tento model je vybavený hybridným pohonným systémom, ktorý kombinuje benzínový motor s elektromotorom, čo umožňuje efektívnu spotrebu paliva a nižšie emisie. Auris Hybrid Touring Sports je známy svojou priestrannosťou a flexibilitou, čo ho robí ideálnym pre rodiny a dlhšie cesty. Interiér ponúka pohodlie a množstvo moderných technológií, ako je dotykový displej a pokročilé asistenčné systémy pre vodiča.

Schéma poistkovej skrinky Toyota Auris Hybrid Touring Sports

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Auris Hybrid Touring Sports, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky pod palubnou doskou na strane vodiča a tiež v motorovom priestore. Diagramy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
