Toyota Auris Hybrid (2011-2012) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota Auris Hybrid (2011–2012), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.
Toyota Auris Hybrid (2011-2012) – schéma poistkovej skrinky
Rok výroby: 2011, 2012.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Auris Hybrid (2011-2012) je poistka 2 a 27 v poistkovej skrinke na prístrojovej doske.

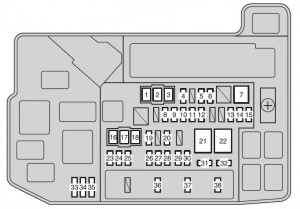

Motorový priestor
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | HTR | 50 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | RDI | 30 | Elektrický chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | CDS | 30 | Elektrický chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | DRL | 7,5 | Deň svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ENG W / P | 30 | Systém chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | ABS MAIN NO.2 |
7,5 | Brzdový systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | H-LP CLN | 30 | Prostriedok na čistenie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | IGCT | 30 | IGCT č. 2;
IGCT č. 3; PCU. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | DC / DC-S | 5 | Invertor a konvertor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | P CON MAIN | 7,5 | Systém kontroly polohy P. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | AM2 | 7,5 | Hybridný systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | ECU-B2 | 10 | Systém klimatizácie;
Inteligentný prístupový a štartovací systém; Štartovanie tlačidlom; Elektrické okná. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | TURN & HAZ | 10 | Zapnite svetlá signalizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | ETCS | 10 | Viacportový systém vstrekovania paliva;
Sekvenčné viacportové vstrekovanie paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ABS MAIN NO.1 |
20 | Brzdový systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | P / I 2 | 40 | Klaksón;
Ľavý svetlomet (dálnicové svetlá); Pravý svetlomet (dálnicové svetlá); Osvetlenie cúvania; Dotyková obrazovka; Automatické zrkadlo proti oslneniu; Asistent parkovania Toyota. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | ABS MTR 1 | 30 | Brzdový systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | ABS MTR 2 | 30 | Brzdový systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | H-LP HI MAIN | 20 | H-LP LH HI, H-LP RH HI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | P CON MTR | 30 | Schéma kontroly polohy P. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | P / I 1 | 60 | EFI MAIN, BATT FAN, IG2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | EPS | 60 | Elektrický posilovač riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | PCU | 10 | Hybridný systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | IGCT NO.2 | 10 | Hybridný systém;
Schéma kontroly polohy P; Hybridná batéria. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | MIR HTR | 10 | Odmlžovače zrkadiel;
Zrkadlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | RAD NO.1 | 15 | Audio systém;
Dotyková obrazovka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | DOME | 10 | Vnútorné osvetlenie;
Osobné osvetlenie; Osvetlenie pre hostí; Inteligentný prístupový a štartovací systém; Osvetlenie batožinového priestoru. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | ECU-B | 10 | Odometer a meracie prístroje;
Systém kontroly stability vozidla; Hlavná jednotka ECU. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | H-LP LH HI | 10 | Ľavý svetlomet (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | H-LP RH HI | 10 | Pravý svetlomet (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | EFI NO.2 | 10 | Systém viacportovej vstrekovania paliva;
Sekvenčné viacportové vstrekovanie paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | IGCT NO.3 | 10 | Chladiaci systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | SPARE | 30 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | SPARE | 10 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | SPARE | 7,5 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | EFI MAIN | 20 | Systém viacportovej vstrekovania paliva;
Sekvenčné viacportové vstrekovanie paliva; EFI č. 2; Chladiaci systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | BATT FAN | 10 | Ventilátor chladenia hybridnej batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | IG2 | 15 | Systém viacportovej vstrekovania paliva;
Sekvenčné viacportové vstrekovanie paliva; Systém štartovania; IGN; MET; Hybridný systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

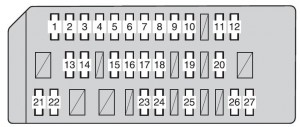

Prístrojová doska
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | TAIL | 10 | Predné a zadné pozičné svetlá;
Osvetlenie evidenčného čísla; Zadné hmlové svetlo; Predné hmlové svetlá; Manuálne nastavenie orientácie svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | PANEL | 7,5 | Audio systém;
Dotyková obrazovka; Zapaľovač cigariet; Osvetlenie odkladacej schránky; Senzor asistencie pri parkovaní Toyota; Osvetlenie tlačidiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | IGN | 7,5 | Systém airbagov SRS;
Systém viacportového vstrekovania paliva; Viacportové sekvenčné vstrekovanie paliva; Inteligentný prístupový a štartovací systém; Štartovanie tlačidlom; Brzdový systém; Hybridný systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | MET | 7,5 | Odometer a meracie prístroje | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | WASHER RR | 10 | Striekací systém zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | WIP | 25 | Predné stierače;
Senzor dažďa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | RR WIP | 15 | Zadný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | WASHER FR | 15 | Striekací systém predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | HTR-IG | 10 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | GAUGE | 10 | Klakson;
Ľavý svetlomet (tlmené svetlá); Pravý svetlomet (tlmené svetlá); Osvetlenie cúvacieho svetla; Dotyková obrazovka; Automatické zrkadlo proti oslneniu; Asistent parkovania Toyota. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | ECU-IG NO.2 | 10 | Systém klimatizácie;
Smerovky; Automatické zrkadlo proti oslneniu; Systém zadného monitorovania; Otvoriteľná strecha; Senzor asistencie pri parkovaní Toyota; Brzdový systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | ECU-IG NO.1 | 10 | ECU hlavnej karosérie;
Elektrické chladiace ventilátory; Automatický systém nastavenia svetlometov; Elektrický posilňovač riadenia; Predné stierače so senzorom dažďa; Čistenie svetlometov; Systém kontroly stability vozidla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | DOOR RL | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | DVERE ZAD | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | D ZP DVERA | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | STRECHA | 20 | Otvoriteľná strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | P ZP DVERA | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | STOP | 10 | Brzdové svetlá;
Vysoké brzdové svetlo; Brzdový systém; Hybridný systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | ZADNE HML | 7,5 | Zadné hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | OBD | 7,5 | Systém palubnej diagnostiky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | FR HML | 15 | Predné hmlové svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | DBL ZAM | 25 | Systém viacportového vstrekovania paliva;
Sekvenčné viacportové vstrekovanie paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | DVERE Č.1 | 25 | Elektrické zamykanie dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | SEDADLO HTR Ľ | 10 | Vyhrievanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | SEDADLO HTR P | 10 | Vyhrievanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | ECU-ACC | 7,5 | Externé zrkadlá;
Audio systém; Dotyková obrazovka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | CIG | 15 | Zapaľovač cigariet;
Elektrická zásuvka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Toyota Auris Hybrid (2011-2012)
Toyota Auris Hybrid z rokov 2011-2012 je kompaktný hatchback, ktorý kombinuje efektivitu hybridného pohonu s praktickosťou každodenného používania. Tento model je vybavený hybridným systémom, ktorý spája benzínový motor s elektromotorom, čo umožňuje plynulú jazdu s nízkou spotrebou paliva a zníženými emisiami. Auris Hybrid ponúka pohodlný interiér, moderné technológie a spoľahlivosť, ktorá je typická pre značku Toyota. Jeho dizajn je elegantný a aerodynamický, čo prispieva k celkovej efektivite vozidla.
Schéma poistkovej skrinky Toyota Auris Hybrid
Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Auris Hybrid, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. V Toyota Auris Hybrid sa poistková skrinka nachádza typicky pod prístrojovou doskou a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
