Toyota IQ (2008-2015) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota iQ (2008–2015), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.
Toyota IQ (2008-2015) – schéma poistky
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota IQ je poistka 109 v schéme poistiek
Schéma poistiek v motorovom priestore (typ A)
| Č. | Amp [A] | Popis | |
| 1 | ALT | 120 | Napájanie, RDI, ABS Č.1,
HTR-B, ACC, CIG, GAUGE, ECUIG Č.1, HTR-IG, WIPER WASHER, AM1, DVERE Č.1, STOP, DVERE Č.2, OBD, RR FOG, FR FOG, DEF, TAIL Č.2, EPS, PTC Č.1, PTC Č.2, PTC Č.3, DEICER, D/L Č.1, D/L Č.2, PANNELLO |
| 2 | HLAVNÝ | 80 | EFI HLAVNÝ, EFI Č.1, KLAXÓN,
AM2 Č.1, AM2 Č.2, DOME, ECU-B Č.2, TURN&HAZ, H-LP LO, H-LP LH LO, ECU-B Č.1, D/C CUT, ETCS, H-LP HI, IG2, IGN. |

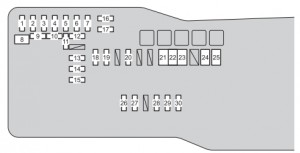

Schéma poistiek v motorovom priestore (typ B)
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | D / C CUT | 30 | ECU-B Č.1, DOME | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | IMMOBI | 7,5 | Inteligentný prístupový a štartovací systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | TURN & HAZ | 10 | Smerovky;
Havarijné svetlá, |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | ETCS | 10 | Elektronický systém riadenia akcelerátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ECU-B Č.2 | 5 | Odometer;
Elektrické okná; Klimatizácia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | AM2 Č.2 | 7,5 | ECU na riadenie energie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | H-LP LH * 1 | 10 | Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H-LP LO * 2 | 20 | Svetlomet (dálnica) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | (BBC) | 40 | Okruh chýba | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | SPARE | 30 | Náhradná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | SPARE | 20 | Náhradná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | SPARE | 5 | Náhradná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | AM2 Č.1 | 30 | Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | H-LP HI * 2 | 7,5 | Svetlomet (dálnica) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | (STRG LOCK) | 20 | Systém zamykania volantu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | H-LP RH * 1 | 10 | Svetlomet pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | DOME | 15 | Osvetlenie interiéru, audio systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | ECU-B NO.1 | 7,5 | Hlavná jednotka ECU;
Systém zamykania dverí; Inteligentný prístupový a štartovací systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | (MIR HTR) | 7,5 | Rozmrazovanie vonkajšieho zrkadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | WIP-S | 7,5 | ECU na riadenie energie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | DEFOGGER | 30 | Rozmrazovanie zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | EPS | 50 | Elektrické posilňovanie riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | RDI | 30 | RDI FAN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | ABS NO.1 | 50 | Systém kontroly stability vozidla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | HTR-B | 40 | HTR, BLR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | ABS NO.1 | 30 | Systém kontroly stability vozidla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | HORN | 10 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | EFI-MAIN | 20 | Viacbodový vstrekovací systém;
Sekvenčný viacbodový vstrekovací systém; EFI NO.1; Čerpadlo paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | IGN | 15 | Vstrekovanie;
Zapaľovač, |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | IG2 | 10 | Inteligentný prístupový a
štartovací systém; Systém airbagov SRS; Odometer. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | EFI NO.1 | 10 | Viacbodový vstrekovací systém;
Sekvenčný viacbodový vstrekovací systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* 1: Vozidlá bez systému denného svietenia a automatického vypínania svetiel
* 2: Vozidlá so systémom denného svietenia alebo systémom automatického vypínania svetiel

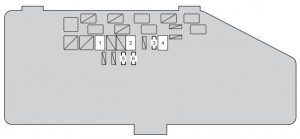

Schéma poistiek v motorovom priestore (typ C: ak je prítomný)
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | (PTC Č.1) | 30 * | Rizkový PTC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 * | Rizkový PTC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | (PTC Č.3) | Rizkový PTC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | ((DEICER) | 20 | Obvod chýba | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (PWR HTR) | 25 | Obvod chýba | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | (PTC Č.2) | 30 | Rizkový PTC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | (H-LP PRAVO LO) | 10 | Svetlomet pravý (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | (H-LP ĽAVO LO) | 10 | Svetlomet ľavý (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
*: Nahradiť poistku inou s rovnakým ampérážom ako originál.

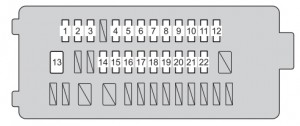

Schéma poistiek pod prístrojovou doskou
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | ECU-IG Č.1 | 7,5 | Systém kontroly stability vozidla;
Systém kontroly uzamknutia prevodovky; Elektrické posilňovanie riadenia; Automatické svetlomety; Hlavná jednotka ECU. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | GAUGE | 10 | Elektrický ventilátor (e) chladenia (e);
Nabíjací systém; Havarijné svetlá; Kontrolka bezpečnostného pásu predného cestujúceho; Svetlá cúvania; Viacbodový vstrekovací systém; Sekvenčný viacbodový vstrekovací systém; Ovládač stierača; Automatické zrkadlo proti oslneniu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | HTR-IG | 10 | Klimatizácia;
Rozmrazovanie stierača; Rozmrazovanie zadného okna. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | WASHER RR | 10 | Striekacia tryska predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | WIPER RR | 10 | Stierač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | WIPER FR | 25 | Stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | WASHER FR | 10 | Striekacia tryska predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | OBD | 7,5 | Systém diagnostiky na palube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | (FOG RR) | 7,5 | Zadné hmlové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | TAIL Č.1*1 | 10 | Manuálne nastavenie úrovne svetlometov;
Predné pozičné svetlá; Zadné svetlá; Osvetlenie evidenčného čísla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (PANEL Č.2)*2 | 5 | Systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | DOOR Č.2 | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | D/L Č.1 | 15 | Systém uzamykania dverí;
Hlavná jednotka ECU. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | DVERE Č.1 | 30 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | CIG | 15 | Zásuvka napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | ACC | 5 | Bočné zrkadlá;
Audio systém; Systém kontroly uzamykania prevodovky; Hlavná jednotka ECU. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | PANEL * 1 | 5 | Merací prístroj, kalkulátor správy energie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (PANEL Č.1)*2 | Odometer | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | CHVOST Č.2*1 | 10 | Predné pozičné svetlá;
Zadné svetlá; Osvetlenie evidenčného čísla; Zadné hmlové svetlo; Predné hmlové svetlá; Manuálne nastavenie orientácie svetlometov; Viacbodový vstrekovací systém; Sekvenčný viacbodový vstrekovací systém; Sada ukazovateľov; Ovládač stierača čelného skla/ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CHVOST*2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | (HMLOVÉ FR) | 15 | Predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | AM1 | 7,5 | ACC;
Systém štartovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | STOP | 10 | Systém kontroly stability vozidla;
ECU správy energie; Systém kontroly uzamykania prevodovky; Brzdové svetlá; Viacbodový vstrekovací systém; Sekvenčný viacbodový vstrekovací systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | (D/L Č.2) | 10 | Systém elektrického uzamykania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | (SEDADLO-HTR) | 15 | Vyhrievanie sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* 1: Vozidlá bez systému denného svietenia a automatického vypínania svetiel
* 2: Vozidlá so systémom denného svietenia alebo systémom automatického vypínania svetiel
O Toyota IQ (2008-2015)
Toyota IQ je kompaktné mestské vozidlo, ktoré sa vyrábalo v rokoch 2008 až 2015. Tento model je známy svojím inovatívnym dizajnom a efektívnym využitím priestoru, čo ho robí ideálnym pre mestské prostredie. Toyota IQ ponúka rôzne možnosti motorov, vrátane benzínových jednotiek s objemom 1.0 a 1.3 litra, ktoré poskytujú dostatočný výkon pre každodenné jazdenie. Vozidlo je tiež vybavené modernými bezpečnostnými prvkami a technológiami, ktoré zvyšujú komfort a bezpečnosť jazdy. Vďaka svojej kompaktnosti a nízkej spotrebe paliva je Toyota IQ obľúbenou voľbou medzi vodičmi, ktorí hľadajú praktické a úsporné riešenie pre mestskú mobilitu.
Schéma poistkovej skrinky Toyota IQ
Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota IQ, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Typické umiestnenia poistkovej skrinky v tomto aute sú pod kapotou a v interiéri, zvyčajne v blízkosti palubnej dosky. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických zariadení vo vašom vozidle, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
