Toyota Hilux VII (2011-2013) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Hilux VII (2011–2013), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla, či už v kabíne alebo v motorovom priestore, a získaš podrobné informácie o priradení a rozložení každého fusible.

Toyota Hilux VII (2011-2013) – schéma poistkovej skrinky

Rok výroby: 2011, 2012, 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Hilux VII (2011-2013) je poistka 10 v poistkovej skrinke na palubnej doske na strane vodiča.

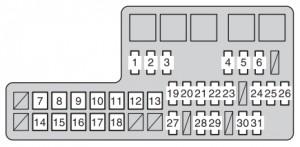

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore
Toyota Hilux VII – poistky – motorový priestor
Poistka Amper Circuit
1 SPARE 25 Rezervná poistka
2 SPARE 15 Rezervná poistka
3 SPARE 10 Rezervná poistka
4 FOG 15 Predné hmlové svetlá
5 HORN 10 Klakson
6 EFI 25 Systém viacbodového vstrekovania paliva;

systém sekvenčného viacbodového vstrekovania paliva.
7 PTC NO.1 50 Elektrický ohrievač
8 PWR SEAT 30 Elektrické sedadlo
9 PTC NO.2 50 Elektrický ohrievač
10 H-LP CLN 40 Čistenie svetlometov
11 FR HTR 50 Klimatizácia;

Poistka pre klimatizáciu.
12 ABS NO.2 30 ABS, TRC a VSC
13 ABS NO.1 40 ABS, TRC a VSC
14 ALT 100 Systém nabíjania,

PWR SEAT, HLP CLN, FR HTR,

AM1, IG1, PTC NO.1, PTC NO.2,

PWR OUT, STOP, TAIL a

poistka OBD.
15 GLOW 80 Systém predohrevu motora
16 BATT P / I 50 Poistky FOG, HORN a EFI
17 AM2 30 Štartovanie motora, ST, IGN, INJ a MET
18 MAIN 40 Poistky H-LP RH, H-LP LH,

H-LP RL a H-LP LL.
19 H-LP RL 15 Svetlomet pravý (nízky)
20 H-LP LL 15 Svetlomet ľavý (nízky)
21 H-LP RH 15 Svetlomet pravý (vysoký) a pravý (nízky)
22 H-LP LH 15 Svetlomet ľavý (vysoký) a ľavý (nízky)
23 EFI NO.2 10 Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva multipoint sekvenčný.
24 ECU-B 10 Spínače roletiek v dverách;

Systém elektrického zamykania;

Systém diaľkového ovládania bezdrôtovo;

Senzor riadenia a svetlomety.
25 RAD 15 Audio systém
26 DOM 7,5 Vnútorné osvetlenie;

Spínač motora;

Osobné osvetlenie;

Ukazovatele a meradlá;

Hodiny;

Informačný displej;

Systém diaľkového ovládania bezdrôtovo;

Systém denných svetiel a

hmlové svetlá.
27 A / F 20 Systém kontroly emisií
28 ALT-S 7,5 Systém nabíjania
29 TURN-HAZ 15 Svetlomety núdzové a smerovky
30 ECU-B NO.2 7,5 Systém klimatizácie
31 DCC 30 Poistky ECU-B, DOME a RAD

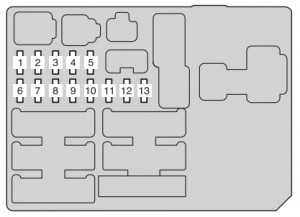

Poistková skrinka v prístrojovej doske (strana vodiča) – predná

Poistková skrinka v prístrojovej doske (strana vodiča) – predná

Toyota Hilux VII – poistky – prístrojová doska strana vodiča (predná)
Číslo Amp [A] Popis
1 PWR OUT 15 Pozícia napájania
2 TAIL 10 Osvetlenie prístrojovej dosky;

Hmlové svetlá predné;

Systém kontroly úrovne predných svetlometov;

Predné svetlá pozície;

Zadné svetlá;

Osvetlenie evidenčného čísla;

Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva multipoint sekvenčný;

Informačný displej;

Systém denného svietenia a

automatický systém svetlometov.
3 STOP 10 Svetlá stop;

Vysoké svetlo stop;

Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva multipoint sekvenčný;

ABS;

TRC;

VSC;

Systém kontroly zablokovania prevodovky.
4 OBD 7,5 Systém diagnostiky palubného počítača
5 INJ 15 Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva multipoint sekvenčný.
6 ECU-IG &

GAUGE

 10 Systém klimatizácie;

Systém nabíjania;

Zablokovanie zadného diferenciálu;

ABS;

TRC;

VSC;

Havarijné svetlá;

Smerovky;

Svetlá na cúvanie;

Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva multipoint sekvenčný;

Systém kontroly zablokovania prevodovky;

Ohrievač zadného okna;

Svetlá;

Dodatočné spínače dverí;

Systém elektrického zamykania dverí;

Systém bezdrôtového diaľkového ovládania;

Senzor riadenia;

Systém denného svietenia;

Tempomat;

Umývač svetlometov;

Vyhrievače sedadiel;

Ohrievače vonkajších zrkadiel;

Informačný displej;

Upozornenie na bezpečnostný pás pasažiera
7 WIP 20 Stierač a umývač čelného skla
8 IGN 7,5 Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva multipoint sekvenčný;

Airbag;

SRS;

Čerpadlo paliva.
9 ACC 7,5 Audio systém;

Elektrická zásuvka;

Hodiny;

Systém kontroly napájania zrkadla;

Systém kontroly zablokovania prevodovky;

Informačný displej.
10 CIG 15 Zapaľovač
11 MET 7,5 Smerovky a meradlá a systém DPF
12 A / C 10 Systém klimatizácie
13 ST 7,5 Systém štartovania;

Smerovky a meradlá;

Systém vstrekovania paliva multipoint;

Systém vstrekovania paliva multipoint sekvenčný.

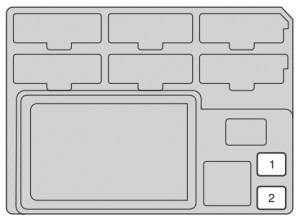

Poistková skrinka v prístrojovej doske (strana pre cestujúcich) – zadná

Poistková skrinka v prístrojovej doske (strana pre cestujúcich) – zadná

Toyota Hilux VII – poistky – panel prístrojov strana vodiča (zadná)
Číslo Amp [A] Popis
1 AM1 40 Systém uzamykania zadného diferenciálu;

Poistky ABS, TRC, VSC, ACC,

CIG, ECU-IG & GAUGE, WIP.
2 IG1 40 Poistky PWR, S-HTR, 4WD,

DVERE, DEF a MIR HTR.

Poistková skrinka v prístrojovej doske (strana pre cestujúcich)

Poistková skrinka v prístrojovej doske (strana pre cestujúcich)

Toyota Hilux VII – poistky – prístrojová doska strana pre cestujúcich
Číslo Amp [A] Popis
1 MIR-HTR 15 Ohrievače zrkadla spätného pohľadu vonkajšieho
2 4WD 20 Uzamknutie zadného diferenciálu;

ABS;

TRC;

VSC.
3 S-HTR 15 Ohrievače sedadiel
4 DEF 20 Ohrievač zadného okna;

Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva.
5 DOOR 25 Systém elektrického zamykania dverí;

Elektrické okná.
6 PWR 30 Elektrické okná

O Toyota Hilux VII (2011-2013)

Toyota Hilux VII, vyrábaná v rokoch 2011 až 2013, je robustné a spoľahlivé vozidlo, ktoré si získalo popularitu vďaka svojej odolnosti a všestrannosti. Tento model je známy svojím robustným dizajnom a schopnosťou zvládnuť náročný terén, čo ho robí ideálnym pre prácu aj voľný čas. Toyota Hilux VII ponúka rôzne možnosti motorizácie, vrátane naftových a benzínových motorov, ktoré poskytujú dostatočný výkon a efektívnosť. Interiér vozidla je navrhnutý s dôrazom na pohodlie a praktickosť, čo z neho robí ideálneho spoločníka na dlhé cesty aj každodenné použitie.

Schéma poistkovej skrinky Toyota Hilux VII

Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Hilux VII, ktorá je nevyhnutná pre správnu údržbu a opravu elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a v interiéri vozidla, najčastejšie pod prístrojovou doskou. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správnom použití.
