Toyota GT86 (2012-2017) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota GT86 (2012–2017), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Toyota GT86 (2012-2017) – schéma poistkovej skrinky

Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota GT86 (2012-2017) je poistka 2 a 22 v poistkovej skrinke na prístrojovej doske.

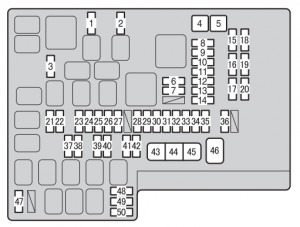

Poistková skrinka v motorovom priestore

	Č.	Amp [A]	Popis
1	MIR HTR	7,5	Odmlžovač zrkadla spätného pohľadu vonkajšieho
2	RDI	25	Elektrický chladiaci ventilátor
3	(PUSH-AT)	7,5	Riadiaca jednotka motora
4	ABS NO. 1	40	ABS
5	HEATER	50	Systém klimatizácie
6	WASHER	10	Striekacia tryska čelného skla
7	WIPER	30	Stierače
8	RR DEF	30	Odmlžovač zadného okna
9	(RR FOG)	10	Zadný hmlový svetlomet
10	D FR DOOR	25	Elektrické okno (strana vodiča)
11	(CDS)	25	Elektrický chladiaci ventilátor
12	D-OP	25	–
13	ABS NO. 2	25	ABS
14	D FL DOOR	25	Elektrické okno (strana pasažiera)
15	SPARE	Vedi nota.	Poistka rezervy
16	SPARE	Vedi nota.	Poistka rezervy
17	SPARE	Vedi nota.	Poistka rezervy
18	SPARE	Vedi nota.	Poistka rezervy
19	SPARE	Vedi nota.	Poistka rezervy
20	SPARE	Vedi nota.	Poistka rezervy
21	ST	7,5	Systém štartovania
22	ALT-S	7,5	Systém nabíjania
23	(STR LOCK)	7,5	Systém uzamknutia riadenia
24	D / L	20	Elektrické zamykanie dverí

25	ETCS	15	Riadiaca jednotka motora
26	(AT + B)	7,5	Prevodovka
27	(AM2 NO. 2)	7,5	Systém prístupu a štartovania inteligentne
28	EFI (CTRL)	15	Riadiaca jednotka motora
29	EFI (HTR)	15	Systém vstrekovania paliva multipoint; Systém vstrekovania paliva sekvenčne multipoint.
30	EFI (IGN)	15	Systém štartovania
31	EFI (+ B)	7,5	Riadiaca jednotka motora
32	HAZ	15	Smerovky; Havarijné svetlá.
33	MPX-B	7,5	Automatická klimatizácia; Odometer a meradlá,
34	F / PMP	20	Systém vstrekovania paliva multipoint; Systém vstrekovania paliva sekvenčne multipoint.
35	IG2 MAIN	30	Systém airbag SRS; Kontrolér motora.
36	DCC	30	Vnútorné osvetlenie; Bezdrôtové diaľkové ovládanie; Hlavná jednotka ECU.
37	HORN NO. 2	7,5	Klakson
38	HORN NO. 1	7,5	Klakson
39	H-LP LH LO	15	Ľavý svetlomet (dálkové)
40	H-LP RH LO	15	Pravý svetlomet (dálkové)
41	H-LP LH HI	10	Ľavý svetlomet (tlmené)
42	H-LP RH HI	10	Pravý svetlomet (tlmené)
43	INJ	30	Systém vstrekovania paliva multipoint; Systém vstrekovania paliva sekvenčne multipoint.
44	H-LP WASHER	30	Čistenie svetlometov
45	AM2 NO. 1	40	Systém štartovania; Riadiaca jednotka motora.
46	EPS	80	Elektrické posilňovač riadenia
47	A / B MAIN	15	Systém airbag SRS
48	ECU-B	7,5	Bezdrôtové diaľkové ovládanie; Hlavná jednotka ECU.
49	DOME	20	Vnútorné svetlo
50	IG2	7,5	Riadiaca jednotka motora

Poznámka:

Je poskytnutá jedna z nasledujúcich poistiek náhrad: 7,5 A, 10 A, 15 A, 20 A, 25 A, 30 A.

Poistková skrinka v prístrojovej doske

	Číslo	Amp [A]	Popis
1	ECU ACC	10	ECU hlavnej jednotky; Externé spätné zrkadlá.
2	P/POINT č.2	15	Napájacia zásuvka
3	PANEL	10	Osvetlenie
4	TAIL	10	Zadné svetlá
5	DRL	10	Systém denného svietenia
6	STOP	7,5	Brzdové svetlá
7	OBD	7,5	Systém palubnej diagnostiky
8	HEATER-S	7,5	Systém klimatizácie
9	HEATER	10	Systém klimatizácie
10	FR FOG LH	10	Ľavý hmlový svetlomet

11	FR FOG RH	10	Svetlomet s nízkym svetlom vpravo
12	BK / UP LP	7,5	Rezervné svetlá
13	ECU IG1	10	ABS; Elektrické posilňovanie riadenia.
14	AM1	7,5	Systém štartovania
15	AMP	15	Systém audio
16	AT UNIT	15	Prevodovka
17	GAUGE	7,5	Odometer a meradlá; Systém inteligentného prístupu a štartovania
18	ECU IG2	10	Riadiaca jednotka motora
19	SEAT HTR LH	10	Vyhrievanie ľavého sedadla
20	SEAT HTR RH	10	Vyhrievanie pravého sedadla
21	RADIO	7,5	Systém audio
22	P/POINT No.1	15	Napájacia zásuvka

O Toyota GT86 (2012-2017)

Toyota GT86, vyrábaná v rokoch 2012 až 2017, je športové kupé, ktoré vzniklo v spolupráci s automobilkou Subaru. Tento model je známy svojím nízkym ťažiskom a vynikajúcou ovládateľnosťou, čo z neho robí ideálnu voľbu pre nadšencov športovej jazdy. Pod kapotou sa nachádza 2,0-litrový štvorvalcový motor typu boxer, ktorý poskytuje výkon približne 200 koní. GT86 je k dispozícii s manuálnou alebo automatickou prevodovkou, pričom obe verzie ponúkajú dynamický zážitok z jazdy. Interiér je navrhnutý s dôrazom na vodiča, s pohodlnými sedadlami a intuitívnym rozložením ovládacích prvkov.

Schéma poistkovej skrinky Toyota GT86

Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota GT86, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V Toyota GT86 sa poistková skrinka nachádza typicky v priestore pod kapotou a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre udržanie bezpečnosti a funkčnosti vozidla, preto je dôležité mať prehľad o jej usporiadaní a obsahu.
