Toyota Matrix E130 (2003-2008) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota Matrix E130 (2003–2008), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusibile.
Schéma poistiek a relé – Toyota Matrix E130
Vzťahuje sa na nové vozidlá v rokoch:
2003, 2004, 2005, 2006, 2007, 2008.

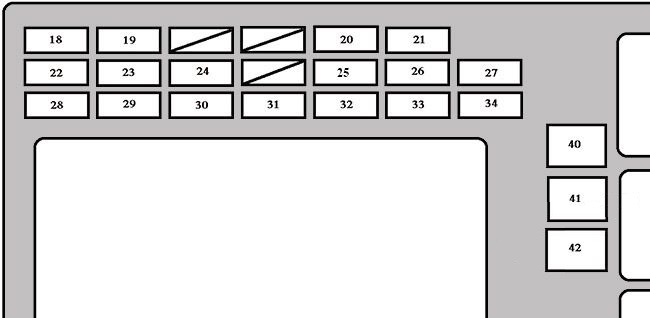

Poistková skrinka v kabíne
Poistková skrinka sa nachádza pod prístrojovou doskou (na ľavej strane), pod krytom.
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Zadné svetlá, osvetlenie evidenčného čísla, osvetlenie prístrojovej dosky, osvetlenie panelu prístrojov, hodiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Systém diagnostiky palubného počítača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25 | Stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Systém nabíjania, systém viacbodového/sekvenciálneho vstrekovania, systém štartovania, systém airbag SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Brzdové svetlá, systém kontroly brzdového svetla umiestneného hore, systém kontroly páky prevodovky, systém viacbodového/sekvenciálneho vstrekovania, tempomat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 25 | Systém zamykania dverí, spínač otvorenia strešného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 25 | Poistka zapaľovača cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Elektrický ventilátor chladenia, systém proti zablokovaniu, kontrola trakcie, kontrola stability vozidla, asistencia pri brzdení, kontrola páky prevodovky, tempomat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Stierač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | Zásuvka napájania (115 VAC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Zásuvka napájania (12 VDC/ v zadnej konzole) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Elektrická zásuvka (na prístrojovej doske) alebo zapaľovač cigariet, audio systém pre auto, hodiny, elektrické ovládanie zrkadla, ovládanie páky prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Indikátory a počítadlá, systém klimatizácie, systém denného svietenia, systém nabíjania, automatické antireflexné krytie v zrkadle, elektrické ovládanie okien, tempomat, rozmrazovač zadného okna, svetlá cúvania, svetlo upozornenia na pripojenie bezpečnostného pásu predného cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Umývač predného skla, umývač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Systém riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 40 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 30 | Rozmrazovač zadného okna, poistka “M-HTR/DEF I-UP” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 30 | Elektrické ovládanie okien, elektricky otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v motorovom priestore
Poistková skrinka sa nachádza v motorovom priestore (na ľavej strane)
| Číslo | Amperáž [A] | Popis |
| 1 | 15 | Predné hmlové svetlá |
| 2 | 10 | Ľavý svetlomet (diaľkové svetlo) |
| 3 | 10 | Pravý svetlomet (diaľkové svetlo), kontrolka diaľkových svetiel |
| 4 | 30 | Poistka rezervy |
| 5 | 15 | Poistka rezervy |
| 6 | 10 | Poistka rezervy |
| 7 | 10 | Systém elektronickej kontroly škrtacej klapky |
| 8 | 30 | Audio systém pre auto |
| 9 | 30 | Systém štartovania, poistka “AM2” |
| 10 | 15 | Audio systém pre auto, hodiny, osobné osvetlenie, vnútorné osvetlenie, osvetlenie batožinového priestoru, kontrolka otvorených dverí, systém diaľkového ovládania bezdrôtovo |
| 11 | 10 | Klakson |
| 12 | 10 | Havarijné svetlá, smerovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15 | Systém viacbodového/sekvenciálneho vstrekovania, systém kontroly emisií, poistka “EFI” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Svetlomet ľavý (tlmené svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Svetlomet pravý (tlmené svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Systém viacbodového/sekvenciálneho vstrekovania, systém kontroly emisií | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 30 | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, asistencia pri brzdení | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 30 | Elektrický chladiaci ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 40 (bez systému kontroly stability vozidla) | Systém prevencie zablokovania kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 50 (so systémom kontroly stability vozidla) | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, asistencia pri brzdení | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 40 | Poistky “HEAD LH UPR”, “HEAD RH UPR”, “HEAD LH LWR” a “HEAD RH LWR” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 50 | Systém kontroly emisií | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 100 | Systém nabíjania, poistky “ABS NO.1”, “ABS NO.2”, “RDI FAN”, “FOG”, “HTR”, “AM1”, “POWER”, “DOOR”, “ECU-B”, “TAIL”, “STOP”, “P/POINT”, “INV” a “OBD” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
