Toyota Verso S (2014) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Verso S (2014), informácie o polohe panelov poistiek vnútri auta a priradenie každej poistky (rozloženie poistiek).

Toyota Verso S (2014) – schéma poistky

Rok výroby: 2014.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota RAV4 XA40 (2012-2014) je poistka 2 a 7 v poistkovej skrinke

Poistková skrinka v motorovom priestore (typ A)

Poistková skrinka v motorovom priestore (typ A)
Toyota Verso S – poistky – motorový priestor (typ A)
Č. Amp [A] Popis
1 EFI MAIN * 1 20 Viacbodová vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva.
ECD MAIN * 2 30 Viacbodová vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva;

EFI č. 2.
2 EFI NO.3 7,5 Viacbodová vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva.
3 HORN 10 Klaksón
4 EFI NO.2 10 Systém Stop & Start;

Viacbodová vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva.
5 IG2 10 Inteligentný prístup a štartovací systém;

Viacbodová vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva;

Systém airbag SRS;

Systém uzamknutia volantu;

Brzdové svetlá;

Systém Stop & Start.
6 IGN 15 Viacbodová vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva.
7 MET 7,5 Otáčkomer a meradlá;

Systém Stop & Start.
8 PWR HTR * 2 25 Elektrický ohrievač;

Viacbodová vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva.
9 EPS 50 Elektrické posilňovač riadenia
10 ABS NO.2 30 ABS;

VSC.
11 DEF Ohrievač zadného skla
12 SPARE Rezervná poistka
13 PTC PTC ohrievač;

Ohrievače vonkajších zrkadiel.
14 HTR Systém klimatizácie
15 H-LP CLN –
16 RDI FAN Elektrický chladiaci ventilátor
17 ABS NO.1 ABS, VSC
18 BBC * 3 40 Systém Stop & Start
19 ST 30 Systém štartovania
20 AMP 15 –
21 D / L NO.2 25 Elektrické zamykanie dverí
22 DCC 30 DOME, ECU-B NR 1
23 STR LOCK 20 Systém blokovania volantu
24 ECU-B NO.1 5 Hlavný modul ECU;

Systém prístupu a inteligentného štartovania.
25 DOME 15 Vnútorné osvetlenie;

Audio systém;

VSC.
26 ETCS 10 Viacbodové vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva.
27 HAZ 10 Spínač núdzových svetiel
28 AM2 7,5 Viacbodové vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva;

Systém prístupu a inteligentného štartovania;

Systém štartovania
29 ECU-B NO.2 5 Otáčkomer a meradlá;

Blokovanie dverí s napájaním;

Bezdrôtové diaľkové ovládanie;

Systém Stop & Start;

Systém prístupu a inteligentného štartovania;

Systém klimatizácie;

Systém varovania tlaku pneumatík.
30 ALT-S 7,5 –
31 R / I 50 EFI HLAVNÝ, ECD HLAVNÝ, EFI NO.2,

EFI NO.3, IG2, IGN, MET, HORN.
32 SPARE 20 Rezervná poistka
33 SPARE 30 Rezervná poistka
34 MIR-HTR 10 –
35 ID / UP 7,5 Viacbodové vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva.
* 1: Vozidlá s benzínovým motorom

* 2: Vozidlá s naftovým motorom

* 3: Vozidlá s motorom 1NR-FE (so systémom Stop & Start)

Poistková skrinka v motorovom priestore (typ B)

Poistková skrinka v motorovom priestore (typ B)

Toyota Verso S – poistky – motorový priestor (typ B)
Č. Amp [A] Popis
1 UE-DRL 7,5 –
2 S-HORN 10 Vstrekovanie paliva multipoint;

Vstrekovanie paliva multipoint sekvenčné.
3 H-LP MAIN 7,5 Svetlomety
4 H-LP RH HI 10 Pravý svetlomet (svetlomet s tlmeným svetlom)
5 H-LP LH HI 10 Ľavý svetlomet (svetlomet s tlmeným svetlom);

Smerovka a meradlá
6 H-LP RH LO 10 Pravý svetlomet (svetlomet s diaľkovým svetlom)
7 H-LP LH LO 10 Ľavý svetlomet (svetlomet s diaľkovým svetlom);

Manuálne nastavenie uhla svetlometov.

Poistková skrinka v motorovom priestore (typ C – vozidlá s naftovým motorom)

Poistková skrinka v motorovom priestore (typ C – vozidlá s naftovým motorom)

Toyota Verso S – poistky – motorový priestor (typ C – vozidlá s naftovým motorom)
Č. Amp [A] Popis
1 ALT 120 EPS, ABS Č.2, DEF, PTC, HTR, RDI FAN,

ABS Č.1, TAIL Č.2, PANEL, DVERE R/R,

DVERE P, ECU-IG Č.1, ECU-IG Č.2, A/C,

GAUGE, WASHER, TIERAC, TIERAC RR,

P/W, DVERE R/L, DVERE, CIG,

ACC, D/L, OBD, FOG RR,

STOP, AM1, FOG FR, D-D/L,

SHADE, S-HTR.
2 HLAVNÝ 80 BBC, ST, D/L Č.2, D.C.C.,

STR LOCK, ETCS, HAZ, AM2,

ECU-B Č.2, R/I, S-HORN, H-LP HLAVNÝ,

H-LP RH HI, H-LP LH HI, H-LP RH LO,

H-LP LH LO.

Poistková skrinka v motorovom priestore (typ C – vozidlá s benzínovým motorom)

Poistková skrinka v motorovom priestore (typ C – vozidlá s benzínovým motorom)

Toyota Verso S – poistky – motorový priestor (typ C – vozidlá s benzínovým motorom)
Č. Amp [A] Popis
1 ALT 120 PWR HTR, EPS, ABS Č.2, DEF,

PTC, HTR, RDI FAN, ABS Č.1,

TAIL Č.2, PANEL, DVERA Z/Z, DVERA P,

ECU-IG Č.1, ECU-IG Č.2, A/C, GAUGE,

WASHER, WIPER, WIPER RR, P/W,

DVERA Z/V, DVERA, CIG, ACC,

D/L, OBD, FOG RR, STOP,

AM1, FOG FR, D-D/L, SHADE,

S-HTR.
2 HLAVNÝ 80 ST, D/L Č.2, D.C.C., STR LOCK,

ETCS, HAZ, AM2, ECU-B Č.2,

R/I, H-LP HLAVNÝ, H-LP PRAVÝ HI, H-LP ĽAVÝ HI,

H-LP PRAVÝ LO, H-LP ĽAVÝ LO, MMT.
3 GLOW DC / DC 80 Impianto di preriscaldo motora

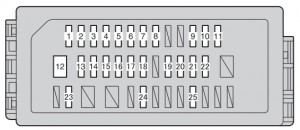

Poistková skrinka pod prístrojovou doskou

Poistková skrinka pod prístrojovou doskou

Toyota Verso S – poistky – prístrojová doska
Č. Amp [A] Popis
1 TAIL NO.2 10 Predné svetlá na polohe;

Zadné svetlá;

Osvetlenie evidenčného čísla;

Predné hmlové svetlá;

Zadné hmlové svetlo;

Viacbodové vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva;

Smerovka a meracie prístroje.
2 PANEL 5 Otáčkomer a meracie prístroje;

Osvetlenie prístrojovej dosky;

Podsvietenie spínačov.
3 DOOR R/R 20 Elektrické okná
4 DOOR P 20 Elektrické okná
5 ECU-IG NO.1 5 Elektrický chladiaci ventilátor;

Odmlžovač zadného okna;

Elektrické posilňovač riadenia;

Hlavná riadiaca jednotka karosérie;

Umývač zadného okna;

VSC;

Systém varovania tlaku pneumatík.
6 ECU-IG NO.2 5 ABS;

VSC;

Systém Stop & Start.
7 A / C 7,5 Systém klimatizácie;

Elektrické vykurovanie;

Odmlžovač zadného okna;

Odmlžovače vonkajších zrkadiel.
8 GAUGE 10 Svetlo cúvania;

Systém kontroly zablokovania prevodovky;

Varovné svetlá zadných bezpečnostných pásov;

Automatické zrkadlo proti oslneniu;

Multidrive;

Audio systém;

Panoramatická roleta strechy;

Viacbodové vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva;

Senzor dažďa.
9 WASHER 15 Striekacia tryska predného okna
10 WIPER 20 Stierače
11 WIPER RR 15 Stierač zadného okna
12 P / W 30 Elektrické okná
13 DVERE L/P 20 Elektrické okná
14 DVERA 20 Elektrické okná
15 CIG 15 Elektrické zásuvky
16 ACC 5 Hlavná riadiaca jednotka karosérie;

Vnútorné zrkadlá;

Audio systém;

Systém Stop & Start;

Systém kontroly blokovania prevodovky.
17 D / L 25 Systém elektrického zamykania
18 OBD 7,5 Systém diagnostiky na palube
19 FOG RR 7,5 Zadné hmlové svetlo;

Smerovka a meradlá.
20 STOP 7,5 Viacbodová vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva;

Systém inteligentného prístupu a štartovania;

ABS;

VSC;

Brzdové svetlá;

Vysoké brzdové svetlo;

Systém kontroly blokovania prevodovky.
21 AM1 7,5 Systém štartovania
22 FOG FR 15 Predné hmlové svetlá;

Smerovka a meradlá.
23 DD / L 25 Viacbodová vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva.
24 SHADE 25 Panoramatická strešná clona
25 S-HTR 15 Vyhrievanie sedadiel

O Toyota Verso S (2014)

Toyota Verso S z roku 2014 je kompaktné MPV, ktoré ponúka praktickosť a flexibilitu pre mestské aj dlhšie cesty. Tento model je známy svojím moderným dizajnom a efektívnym využitím priestoru, čo ho robí ideálnym pre rodiny. Toyota Verso S je vybavená spoľahlivými motormi, medzi ktoré patrí benzínový motor s objemom 1,3 litra a dieselový motor s objemom 1,4 litra. Oba motory sú navrhnuté tak, aby poskytovali vyvážený výkon a úsporu paliva. Interiér vozidla je priestranný a ponúka množstvo úložných priestorov, čo zvyšuje komfort a pohodlie pre všetkých cestujúcich.

Schéma poistkovej skrinky Toyota Verso S

Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Verso S z roku 2014. Typické umiestnenia poistkových skriniek v tomto vozidle sú pod kapotou a v interiéri, zvyčajne v blízkosti palubnej dosky. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správnu funkciu elektrických zariadení vo vozidle, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
