Toyota Verso (2009-2011) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Verso (2009–2011), informácie o polohe panelov poistiek vnútri auta a priradenie každej poistky (rozloženie poistiek).

Toyota Verso (2009-2011) – schéma poistkovej skrinky

Rok výroby: 2009, 2010, 2011.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Verso (2009-2011) je poistka 2 a 7 v poistkovej skrinke na prístrojovej doske (typ A).

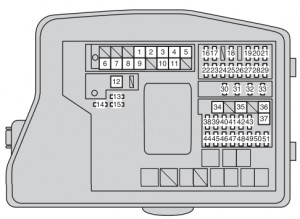

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore
Toyota Verso – poistky – motorový priestor
Číslo Amp [A] Popis
1 H-LP CLN 30 Produkt na čistenie svetlometov
2 RDI FAN 40 Elektrický chladiaci ventilátor
3 CDS FAN 30 Elektrický chladiaci ventilátor * 1
4 ABS NO.1 50 Systém proti zablokovaniu, VSC +
5 HTR 50 Systém klimatizácie
6 ALT 120 * 2 Systém nabíjania, RDI FAN, CDS FAN,

H-LP CLN, FUEL OPN, ABS NO.1,

ABS NO.2, FR DEICER, HTR,

STV HTR, PWR OUTLET, HTR SUB NO.1,

HTR SUB NO.2, HTR SUB NO.3, ECU-IG NO.2,

HTR-IG, WIPER, RR WIPER,

WASHER, ECU-IG NO.1, ECU-IG NO.3,

SEAT HTR, AM1, DOOR,

STOP, FR DOOR, POWER,

RR DOOR, RL DOOR, OBD,

ACC-B, RR FOG, FR FOG, DEF,

TAIL, PANEL.
140 * 1
7 EPS 80 Elektrické posilovač riadenia
8 GLOW*1 80 Systém predohrevu motora
9 P-SYSTEM * 2 30 Systém VALVEMATIC
10 P/I 50 EFI MAIN, HORN, IG2, EDU
11 H-LP MAIN 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI.
12 E-PKB 30 Absencia obvodu
13 SPARE 10 Náhradná poistka
14 SPARE 30 Náhradná poistka
15 SPARE 20 Náhradná poistka
16 AMP 30 Absencia obvodu
17 DOOR NO.2 25 Hlavná jednotka ECU
18 ECU-B2 10 Inteligentný prístupový a štartovací systém;

Systém klimatizácie;

Elektrické okná.
19 ECU-B 10 Odometer a meracie prístroje;

Hlavná ECU;

Senzor riadenia;

Systém dvojitého zamykania;

Diaľkové ovládanie;

Inteligentný prístupový a štartovací systém.
20 RAD NO.1 15 Audio systém
21 DOME 10 Osvetlenie batožinového priestoru;

Osvetlenie v zrkadle;

Osvetlenie tlačidla štartovania;

Osvetlenie stropu predných dverí;

Osobné osvetlenie, vnútorné;

Osobné osvetlenie;

Osvetlenie nôh.
22 AM2 NO.2 7,5 Systém štartovania
23 ALT-S 7,5 Absencia obvodu
24 TURN-HAZ 10 Smerovky;

Výstražné svetlá.
25 ETCS * 2 10 Elektronický systém riadenia škrtacej klapky
26 AM2 30 Systém štartovania
27 A / F * 1 20 Systém výfuku
28 STRG LOCK 20 Systém blokovania riadenia
29 IGT / INJ * 2 15 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém zapaľovania
30 EDU * 1 20 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
31 EFI MAIN 20 * 2 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Automatická prevodovka * 3;

EFI č. 1, EFI č. 2, EFI č. 3 * 3.
30 * 1
32 HORN 15 Klakson
33 IG2 15 IGN, METER
34 HTR SUB NO.1 30 Systém klimatizácie
35 HTR SUB NO.2 30 Systém klimatizácie
36 HTR SUB NO.3 30 Systém klimatizácie
37 FOTEL PWR LH 30 Absencia obvodu
38 PWR OUTLET 15 Napájacia zásuvka
39 PSB 30 Absencia obvodu
40 FUEL OPN 10 Absencia obvodu
41 FR DEICER 20 Absencia obvodu
42 ABS NO.2 30 Systém proti zablokovaniu;

VSC +.
43 STV HTR * 1 25 Elektrické vykurovanie
44 EFI NO.3 * 3 7,5 Automatická prevodovka
45 IG2 nr 2 7,5 Systém štartovania
46 EFI NO.2 10 Systém nasávania;

Senzor prietoku vzduchu;

Systém výfuku.
47 EFI NO.1 10 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Senzor prietoku vzduchu;

Systém výfuku * 1.
48 H-LP RH HI 10 Pravý svetlomet (diaľkové svetlo)
49 H-LP LH HI 10 Ľavý svetlomet (diaľkové svetlo)
50 H-LP RH LO 15 * 4 Pravé xenónové svetlá (tlmené svetlo)
10 * 5 Pravý svetlomet (tlmené svetlo)
51 H-LP LH LO 15 * 4 Ľavé xenónové svetlá (tlmené svetlo)
10 * 5 Ľavý svetlomet (tlmené svetlo)

* 1: Vozidlá s naftovým motorom

* 2: Vozidlá s benzínovým motorom

* 3: Vozidlá s naftovým motorom a automatickou prevodovkou

* 4: Vozidlá s xenónovými svetlometmi

* 5: Vozidlá s halogénovými svetlometmi

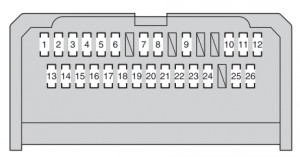

Poistková skrinka pod prístrojovou doskou (typ A)

Poistková skrinka pod prístrojovou doskou (typ A)

Toyota Verso – poistky – prístrojová doska (typ A)
Č. Amp [A] Popis
1 TAIL 10 Luci di posizione anteriori;

Luci posteriori;

Illuminazione della targa;

Luce di retromarcia;

Luci di nebbia anteriori;

Regolazione manuale dell’orientamento dei fari;

Luci del quadro strumenti.
2 PANEL 7,5 Interruttore dell’aria condizionata;

Sistema audio;

Illuminazione della leva del cambio Multidrive alebo

automatická prevodovka;

Illuminazione aggiuntiva della poistková skrinka;

Systém manuálneho aktivovania a deaktivovania airbagov;

Luci di emergenza;

Accendisigari;

Interruttore di pulizia dei fari;

Pulsante di regolazione dei fari;

Interruttore del volante;

Interruttore VSC OFF;

Interruttore del riscaldamento dei sedili;

Interruttore “SPORT”;

Kontrolór senzora asistencie pri parkovaní Toyota;

Interruttore del senzora asistencie pri parkovaní Toyota.
3 ECU-IG NO.3 10 Tetto panoramico;

Specchietto retrovisore interno con funzione

antiabbagliamento automatica;

Systém inteligentného prístupu a štartovania;

Sistema audio.
4 FR DOOR 20 Finestrini elettrici (lato passeggero)
5 RL DOOR 20 Finestrini elettrici (posteriore sinistro)
6 RR DOOR 20 Finestrini elettrici (posteriore destro)
7 CIG 15 Accendisigari
8 ACC 7,5 Systém blokovania prevodovky;

Sistema audio;

Hlavná jednotka ECU;

Presa di alimentazione.
9 MIR HTR 10 Deumidificatori dello specchietto retrovisore esterno
10 RR FOG 7,5 Luce di nebbia posteriore
11 IGN 7,5 Systém blokovania riadenia;

Systém airbagov SRS;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Automatická prevodovka * 1;

Systém štartovania.
12 METER 7,5 Contachilometri a misuratori
13 SEAT HTR*2 15 Vyhrievanie sedadiel
14 HTR-IG 10 Systém klimatizácie
15 WIPER 25 Stierače čelného skla;

Stierače so senzorom dažďa
16 RR WIPER 15 Stierač zadného okna
17 WASHER 15 Umývač čelného skla;

Umývač zadného okna.
18 ECU-IG NO.1 10 ECU hlavnej jednotky;

Elektrické chladiace ventilátory;

Systém zamykania prevodovky;

Systém proti zablokovaniu;

Senzor riadenia;

VSC +;

Čistenie svetlometov;

Spínač SEKVENČNÝ;

Automatický systém vyrovnávania svetlometov;

Elektrický posilňovač riadenia.
19 ECU-IG NO.2 10 Výstražné svetlá;

Systém nabíjania;

Výstražné svetlá;

Odvlhčovač zadného okna;

Výstražné svetlo pre bezpečnostný pás predného pasažiera;

Ukazovateľ “AIRBAG PASŽIER”;

Systém klimatizácie;

Ukazovateľ senzora parkovacej asistencie Toyota;

Spínač senzora parkovacej asistencie Toyota.
20 OBD 7,5 Systém palubnej diagnostiky
21 STOP 10 Brzdové svetlá;

Vysoké brzdové svetlo;

Systém proti zablokovaniu;

VSC +;

Systém zamykania prevodovky;

Systém štartovania.
22 SUNROOF 20 Panoramatická strecha
23 DOOR 25 Systém elektrického uzamykania
24 ACC-B 25 CIG, ACC
25 FR FOG 15 Predné hmlové svetlá
26 AM1 7,5 Systém štartovania, ACC, CIG,

ECU-IG č. 2, HTR-IG, WIPER,

RR WIPER, WASHER,

ECU-IG č. 1, ECU-IG č. 3.

* 1: Vozidlá s naftovým motorom a automatickou prevodovkou

* 2: Vozidlá s vyhrievaním sedadiel

Poistková skrinka pod prístrojovou doskou (typ B)

Poistková skrinka pod prístrojovou doskou (typ B)

Toyota Verso – poistky – prístrojová doska typ B
Č. Amp [A] Popis
1 STIERAČ Č.2 7,5 Systém nabíjania;

riadiaca jednotka systému asistencie vodiča.
2 DEF 30 Odvlhčovač zadného okna;

MIR HTR.
3 NAPÁJANIE 30 Elektrické okná

(strana vodiča).

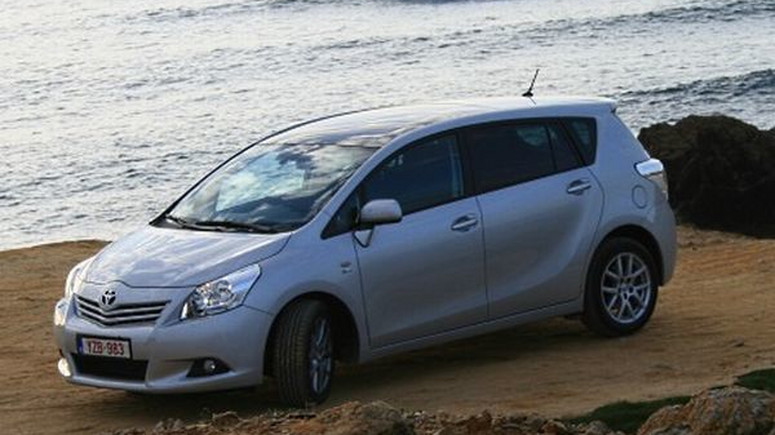

O Toyota Verso (2009-2011)

Toyota Verso, vyrábaná v rokoch 2009 až 2011, je kompaktné MPV, ktoré ponúka priestranný interiér a flexibilitu pre rodiny. Tento model je známy svojou spoľahlivosťou a komfortom, pričom poskytuje rôzne možnosti motorov, vrátane benzínových a dieselových variantov. Medzi najčastejšie motory patrí 1.6-litrový a 1.8-litrový benzínový motor, ako aj 2.0-litrový diesel. Toyota Verso je vybavená modernými technológiami a bezpečnostnými prvkami, čo z nej robí ideálne vozidlo pre dlhé cesty aj každodenné používanie.

Schéma poistkovej skrinky Toyota Verso

Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Verso, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V Toyota Verso sú poistkové skrinky typicky umiestnené pod prístrojovou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre udržanie bezpečnosti a funkčnosti vášho vozidla.
