Toyota Prius III facelift (2011-2016) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Prius III facelift (2011–2016), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Toyota Prius III restyling – schéma poistkovej skrinky (európska verzia)

Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Prius III restyling (2011-2016) je poistka 1 v poistkovej skrinke na prístrojovej doske.

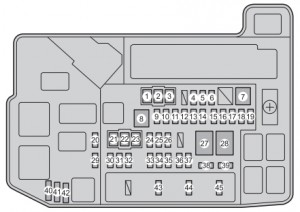

Poistková skrinka v motorovom priestore

Č.		Amp [A]	Popis
1	HTR	50	Systém klimatizácie
2	RDI	30	Elektrické chladiace ventilátory
3	CDS	30	Elektrické chladiace ventilátory
4	S-HORN	10	S-HORN
5	ENG W / P	30	Systém chladenia
6	ABS MAIN NO.2	7,5	Systém prevencie zablokovania kolies
7	H-LP CLN	30	Prostriedok na čistenie svetlometov
8	P-CON MTR	30	Systém kontroly polohy P, prevodovka
9	AMP NO.1	30	Audio systém
10	IGCT	30	PCU, IGCT č. 2, IGCT č. 3
11	DC / DC-S	5	Inverter a konvertor
12	P CON MAIN	7,5	Systém kontroly polohy P; Spínač polohy P.
13	AM2	7,5	Systém správy energie
14	ECU-B2	7,5	Inteligentný prístupový a štartovací systém, hybridný systém.
15	MAYDAY	10	Absencia cirkulácie
16	ECU-B3	10	Systém klimatizácie
17	TURN & HAZ	10	Zapnite signálne svetlá
18	ETCS	10	Systém viacbodového vstrekovania paliva; viacbodový sekvenčný vstrekovací systém paliva.
19	AMP NO.1	20	Systém prevencie zablokovania kolies
20	H-LP LH LO	15	Ľavý svetlomet (tlmené svetlo)
21	P / I 2	40	Systém kontroly polohy P; Klaksón; Tlmené svetlá; Svetlá pre cúvanie.
22	ABS MTR 1	30	Systém prevencie zablokovania kolies

23	ABS MTR 2	30	Systém prevencie zablokovania kolies
24	H-LP HI MAIN	20	Diaľkové svetlá
25	DRL	7,5	Deň svetlá
26	AMP NO.2	30	Audio systém; Systém navigácie.
27	P / I 1	60	IG2, EFI MAIN, BATT FAN
28	EPS	60	Elektrické posilňovač riadenia
29	H-LP RH LO	15	Pravý svetlomet (tlmené svetlo)
30	PCU	10	Inverter a konvertor
31	IGCT NO.2	10	Hybridný systém; Systém riadenia polohy P; Systém správy výkonu; Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
32	MIR HTR	10	Odmlžovače vonkajšieho zrkadla
33	RAD NO.1	15	Audio systém, systém navigácie
34	DOME	10	Dodatočné osvetlenie dverí; Osvetlenie batožinového priestoru; Osobné osvetlenie; Vnútorné osvetlenie; Osvetlenie nôh; Osvetlenie krytu hry; Vnútorné zrkadlo.
35	ECU-B	7,5	Inteligentný prístupový a štartovací systém; Osobné svetlá; Ukazovatele a meradlá; Havarijné svetlá.
36	H-LP LH HI	10	Ľavý svetlomet (diaľkové svetlo)
37	H-LP RH HI	10	Pravý svetlomet (diaľkové svetlo)
38	EFI NO.2	10	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
39	IGCT NO.3	10	Systém chladenia
40	SPARE	30	Náhradná poistka
41	SPARE	10	Náhradná poistka
42	SPARE	7,5	Náhradná poistka
43	EFI MAIN	20	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; Systém chladenia; EFI č. 2.
44	BATT FAN	10	Ventilátor chladenia batérie
45	IG2	20	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; MET; IGN; Systém správy výkonu.

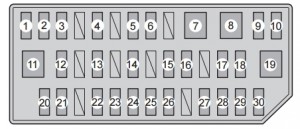

Poistková skrinka (panel prístrojov vľavo)

Číslo		Amp [A]	Popis
1	CIG	15	Elektrická zásuvka
2	ECU-ACC	15	Elektrická zásuvka
3	PWR OUTLET	15	Elektrická zásuvka
4	SEAT HTR FR	10	Vyhrievanie sedadla
5	SEAT HTR FL	10	Vyhrievanie sedadla
6	DOOR NO.1	25	Systém elektrického zamykania
7	PSB	30	Systém proti kolízii
8	PWR SEAT FR	30	Bedrová opierka predného sedadla
9	DBL LOCK	25	DBL LOCK
10	FR FOG	7,5	Predné hmlové svetlá
11	PWR SEAT FL	30	Bedrová opierka predného sedadla
12	OBD	7,5	Systém palubnej diagnostiky
13	RR FOG	7,5	Zadný hmlový svetlomet
14	STOP	10	Brzdové svetlá; Brzdové svetlo vysoké; Brzdový systém; Systém asistencie vodiča.

15	P FR DVERA	25	Elektrické okná
16	P FR DVERA	25	Elektrické okná
17	DVERA ZR	25	Elektrické okná
18	DVERA VL	25	Elektrické okná
19	S / STRECHA	30	Otvoriteľná strecha
20	ECU-IG Č.1	10	Elektrické ventilátory chladenia; Multiplexový komunikačný systém.
21	ECU-IG Č.2	10	Systém asistencie vodiča; Systém proti kolízii; Vnútorné spätné zrkadlo; Senzor náklonu a G; Brzdový systém; Elektrické posilňovače riadenia; Systém navigácie; Otvoriteľný strešný panel; Napínače bezpečnostných pásov; Audio systém; Výstražné svetlá; Smerovky; Stierače čelného skla; Čistenie svetlometov.
22	MERADLO	10	Systém vyrovnávania svetlometov; Smerovky a meradlá; Výstražné svetlá; Smerovky.
23	A / C	10	Systém klimatizácie; Systém slnečnej ventilácie; Diaľkový systém klimatizácie.
24	OSTREKOVAČ	15	Ostrekovanie čelného skla
25	ZR WIP	20	Stierač a ostrekovač zadného okna
26	WIP	30	Stierače
27	MET	7,5	Smerovky a meradlá
28	IGN	10	Brzdový systém; Systém asistencie vodiča, multipoint systém vstrekovania paliva / sekvenčný multipoint systém vstrekovania paliva, SRS airbag systém, systém správy výkonu, inteligentný prístup a štartovací systém, Výstražné svetlo pre bezpečnostný pás predného pasažiera.
29	PANEL	10	Systém klimatizácie; Osobné osvetlenie; Vyhrievanie sedadiel; Prevodovka; Spínač polohy P; Systém navigácie; Systém slnečnej ventilácie; Diaľkový systém klimatizácie; Inteligentný parkovací systém; Čistenie svetlometov; Výstražné svetlo pre bezpečnostný pás predného pasažiera; Systém vyrovnávania svetlometov; Osvetlenie odkladacej schránky; Hodiny; Audio systém; Spínač MPH alebo km/h.
30	CHVOST	10	Systém vyrovnávania svetlometov; Predné pozičné svetlá; Zadné svetlá; Osvetlenie evidenčného čísla; Predné hmlové svetlá; Zadný hmlový svetlomet.

O Toyota Prius III facelift (2011-2016)

Toyota Prius III facelift, vyrábaný v rokoch 2011 až 2016, je hybridný automobil, ktorý kombinuje benzínový motor s elektromotorom, čím dosahuje vysokú efektivitu paliva a nízke emisie. Tento model je známy svojou aerodynamickou karosériou a moderným dizajnom, ktorý bol vylepšený počas faceliftu. Prius III ponúka pohodlný interiér s množstvom technologických vylepšení, ako je napríklad dotyková obrazovka a pokročilé bezpečnostné systémy. Motorová paleta zahŕňa 1.8-litrový benzínový motor, ktorý spolupracuje s elektromotorom, čo umožňuje plynulú a tichú jazdu. Tento model je ideálny pre tých, ktorí hľadajú ekologické a úsporné riešenie pre každodenné dochádzanie.

Schéma poistkovej skrinky Toyota Prius III facelift

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Prius III facelift, ktorá je kľúčová pre identifikáciu a údržbu elektrických systémov vozidla. Typické umiestnenie poistkovej skrinky v tomto modeli je pod kapotou a v priestore pre cestujúcich, konkrétne pod palubnou doskou. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je nevyhnutná pre správne fungovanie vozidla a jej správna údržba môže predchádzať mnohým problémom.
