V tomto článku nájdeš diagramy poistkovej skrinky Toyota Corolla (1992–2018), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.

Obsah

Toyota Corolla (1992-1996) – schéma poistkovej skrinky

Rok výroby: 1992, 1993, 1994, 1995, 1996.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Corolla (1992-1996) je poistka 1 v poistkovej skrinke v skrinke A.

Interná poistková skrinka

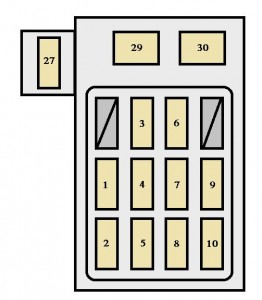

Bočný panel vodiča

Bočný panel vodiča
Toyota Corolla – poistky – bočný panel vodiča

Bočný panel pasažiera

Bočný panel pasažiera
Toyota Corolla mk7 – poistky – bočný panel pasažiera

Motorový priestor (Kanada)

Motorový priestor (Kanada)
Toyota Corolla – poistky – motorový priestor (Kanada)

Motorový priestor

Motorový priestor
Toyota Corolla – poistky – motorový priestor

Motorový priestor

Motorový priestor
Toyota Corolla – poistky – motorový priestor

Motorový priestor (vozidlá pre Kanadu)

Motorový priestor (vozidlá pre Kanadu)
Toyota Corolla – poistky – motorový priestor (Kanada)

Poistky (typ A)

Č.   Amp [A] Popis
1 CIG & RADIO 20 Zapaľovač cigariet;

Digitálny displej hodín;

Systém klimatizácie;

Rádio;

Prehrávač kaziet;

Elektrické spätné zrkadlá;

Automatická blokácia prevodovky;

Antivandalizmus;

Airbag SRS.
2 TAIL 15 Zadné svetlá;

Osvetlenie polohy;

Osvetlenie evidenčného čísla;

Osvetlenie prístrojovej dosky;

Systém denného svietenia.
3 IGN 10 Viacbodová vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva;

Kontrolka vybitia;

Airbag SRS.
4 ECU-B 10 Systém denného svietenia;

Tempomat,
5 DEF-I / UP 7,5 Viacbodová vstrekovanie paliva;

Sekvenčné viacbodové vstrekovanie paliva.
6 STOP 15 Brzdové svetlá;

Vysoké brzdové svetlo;

Tempomat;

Automatická blokácia prevodovky;

Systém proti zablokovaniu.
7 TURN 7,5 Aktivovať smerové svetlá
8 ECU-IG 15 Systém štartovania;

Systém proti zablokovaniu;

Automatická blokácia prevodovky.
9 GAUGE 10 Odometer a ukazovatele;

Ukazovatele údržby

(s výnimkou kontroliek vybitia

a otvorených dverí);

Svetlo cúvania;

Systém klimatizácie;

Systém denného svietenia;

Automatická prevodovka riadená elektronicky.
10 WIP 20 Stierače a umývač čelného skla;

Stierač a umývač zadného skla.
11 A / C 15 Systém klimatizácie
12 DOM 20 Vnútorné osvetlenie;

Osvetlenie batožinového priestoru;

Osvetlenie priestoru pre batožinu;

Hodiny;

Kontrolka otvorených dverí;

Rádio;

Prehrávač kaziet;

Systém proti zablokovaniu;

Antivandalizmus;

Elektricky otvárateľná strecha.
13 HAZ-HORN 20 Výstražné svetlá;

Klakson.
14 FAN-I / UP 7,5 Injekcia paliva multipoint;

Injekcia paliva multipoint sekvenčná.
15 SPARE 7,5 Poistka rezervy
16 SPARE 15 Poistka rezervy
17 SPARE 20 Poistka rezervy
18 HEAD (RH) 15 Pravý svetlomet
19 HEAD (LH) 15 Ľavý svetlomet
20 ALT-S 7,5 Systém nabíjania
21 EFI, F-HTR 15 Injekcia paliva multipoint;

Injekcia paliva multipoint sekvenčná;

Automatická prevodovka riadená elektronicky.
22 DRL 7,5 Systém denného svietenia
23 HEAD (LH-UPR) 10 Ľavý svetlomet (diaľkové svetlo)
24 HEAD (LH-LWR) 10 Ľavý svetlomet (tlmené svetlo)
25 HEAD (RH-UPR) 10 Pravý svetlomet (diaľkové svetlo)
26 HEAD (RH-LWR) 10 Pravý svetlomet (tlmené svetlo)
27 OBD 7,5 Systém diagnostiky na palube
28 EFI 15 Injekcia paliva multipoint;

Injekcia paliva multipoint sekvenčná;

Automatická prevodovka riadená elektronicky.

Poistky (typ B)

Č. Amp [A] Popis
29 NAPÁJANIE 30 Finestrini elektrické;

Centrálne zamykanie dverí;

Elektrická strecha otvárateľná.
30 DEF 30 Odmlžovač zadného okna
31 HEATER 40 Systém klimatizácie
32 AM2 30 Systém štartovania a poistka “IGN”
33 FAN 30 Elektrický chladiaci ventilátor a

poistka “FAN-I / UP”
34 CDS 30 Elektrický chladiaci ventilátor

Poistky (typ C)

Číslo Amp [A] Popis
35 AM1 40 Poistky “CIG & RÁDIO”, “GAUGE”,

“TURN”, “ECU-IG”, “WIP”,

“DEF” a “OBD”.
36 ALT 100 Zadné svetlá, poistky “DEF”, “STOP”,

“ECU-B” a “AM 1”.
37 ABS 50 Systém prevencie zablokovania kolies

Toyota Corolla (1997) – schéma poistky

Rok výroby: 1997.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Corolla (1997) je poistka 1 v poistkovej skrinke (typ A).

Poistková skrinka vnútorná

Bočný panel vodiča

Bočný panel vodiča
Toyota Corolla – poistky – ochranná lišta strana vodiča

Bočný ochranný panel pasažiera

Bočný ochranný panel pasažiera

Toyota Corolla – poistky – bočná lišta pasažiera

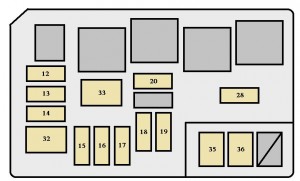

Motorový priestor

Motorový priestor

Toyota Corolla – poistky – motorový priestor

Motorový priestor

Motorový priestor

Toyota Corolla – poistky – motorový priestor

Motorový priestor (vozidlá pre Kanadu)

Motorový priestor (vozidlá pre Kanadu)

Toyota Corolla – poistky – motorový priestor (Kanada)

Poistky (typ A)

Poistka   Amp [A] Popis
1 CIG & RADIO 20 Zapaľovač cigariet;

Digitálny displej hodín;

Klimatizácia;

Rádio;

Prehrávač kaziet;

Elektrické spätné zrkadlá;

Automatická blokácia prevodovky;

Antivandalizmus;

Airbag SRS.
2 TAIL 15 Zadné svetlá;

Osvetlenie polohy;

Osvetlenie evidenčného čísla;

Osvetlenie prístrojovej dosky;

Systém denného svietenia.
3 IGN 10 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Kontrolka vybitia;

Airbag SRS.
4 ECU-B 10 Systém denného svietenia;

Tempomat.
5 DEF-I / UP 7,5 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
6 STOP 15 Brzdové svetlá;

Vysoké brzdové svetlo;

Tempomat;

Automatická blokácia prevodovky;

Systém proti zablokovaniu.
7 TURN 7,5 Aktivuje svetlá signalizácie
8 ECU-IG 15 Systém štartovania;

Systém proti zablokovaniu;

Automatická blokácia prevodovky.
9 GAUGE 10 Otáčkomer a meracie prístroje;

Indikátory pripomienky servisu

(okrem kontroliek vybitia a

otvorených dverí);

Svetlo cúvania;

Systém klimatizácie;

Systém denného svietenia;

Automatická prevodovka riadená elektronicky.
10 WIPER 20 Stierače a umývač čelného skla;

Stierač a umývač zadného skla.
11 A / C 15 Systém klimatizácie
12 DOME 20 Vnútorné osvetlenie;

Osvetlenie zatáčky;

Kontrolka hodín otvorených dverí;

Rádio;

Rekordér;

Systém proti zablokovaniu;

Antivandalizmus;

Elektricky ovládaná strecha.
13 HAZ-HORN 20 Výstražné svetlá;

Klakson.
14 FAN-I / UP 7,5 Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne.
15 SPARE 7,5 Poistka rezervy
16 SPARE 15 Poistka rezervy
17 SPARE 20 Poistka rezervy
18 HEAD (RH) 15 Svetlomet pravý
19 HEAD (LH) 15 Svetlomet ľavý
20 ALT-S 7,5 Systém nabíjania
21 EFI, F-HTR 15 Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne;

Automatická prevodovka riadená elektronicky.
22 DRL 7,5 Systém denného svietenia
23 HEAD (LH-UPR) 10 Svetlomet ľavý (diaľkové svetlo)
24 HEAD (LH-LWR) 10 Svetlomet ľavý (tlmené svetlo)
25 HEAD (RH-UPR) 10 Svetlomet pravý (diaľkové svetlo)
26 HEAD (RH-LWR) 10 Svetlomet pravý (tlmené svetlo)
27 OBD 7,5 Systém diagnostiky palubnej
28 EFI 15 Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne;

Automatická prevodovka riadená elektronicky.

Poistky (typ B)

Poistka Amp [A] Popis
29 POWER 30 Elektrické okná;

Elektrické zamykanie dverí;

Elektricky otvárateľná strecha
30 DEF 30 Odmlžovač zadného skla
31 HEATER 40 Systém klimatizácie
32 AM2 30 Systém štartovania a poistka “IGN”
33 FAN 30 Elektrický chladiaci ventilátor a

poistka “FAN-I / UP”.
34 CDS 30 Elektrický chladiaci ventilátor

Poistky (typ C)

Poistka Amp [A] Popis
35 AM1 40 Poistky “CIG & RADIO”, “GAUGE”,

“TURN”, “ECU-IG”, “WIP”,

“DEF” a “OBD”
36 ALT 100 Zadné svetlá, poistky “DEF”, “STOP”,

“ECU-B” a “AM 1”.
37 ABS 50 Systém prevencie zablokovania kolies

Toyota Corolla (1998-2002) – schéma poistkovej skrinky

Rok výroby: 1998, 1999, 2000, 2001, 2002.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Corolla (1998-2002) je poistka 24 a 31 v poistkovej skrinke na prístrojovej doske.

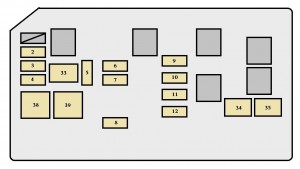

Motorový priestor

Motorový priestor
Toyota Corolla – poistky – motorový priestor

Motorový priestor

Motorový priestor
Toyota Corolla – poistky – motorový priestor

Motorový priestor

Motorový priestor
Toyota Corolla – poistky – motorový priestor

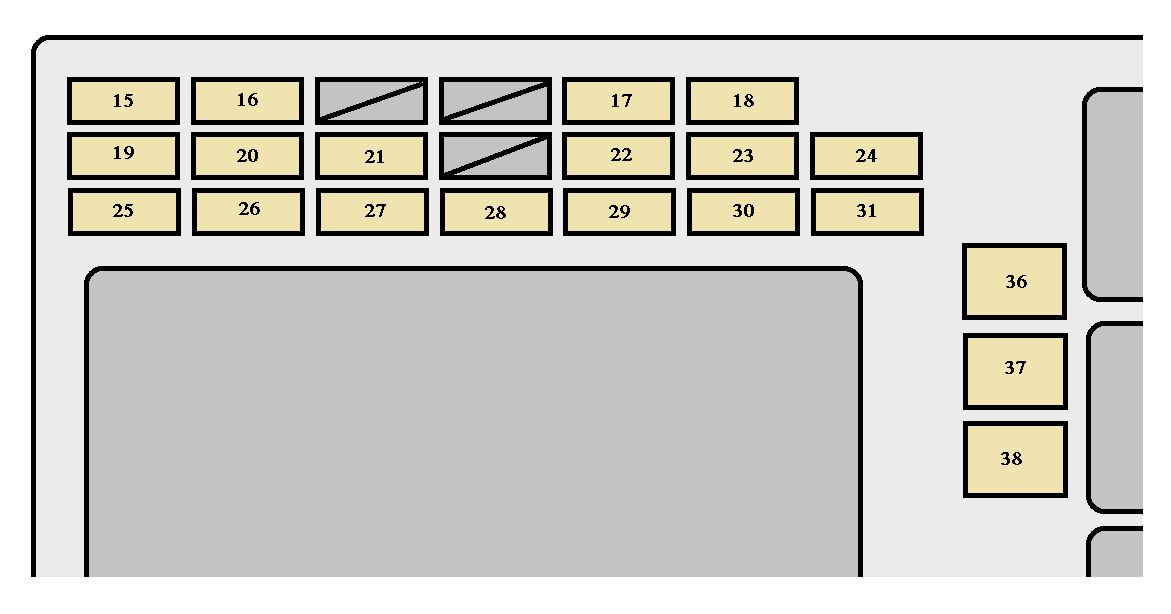

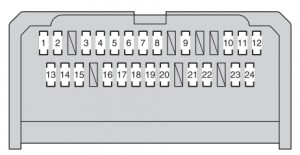

Prístrojová doska

Prístrojová doska
Toyota Corolla – poistky – prístrojová doska

Poistky (typ A)

Poistka Amp [A] Popis
1 A / C 7,5 Klimatizácia;

Elektrický ventilátor chladenia.
2 SPARE 5 Rezervná poistka
3 SPARE 10 Rezervná poistka
4 SPARE 15 Rezervná poistka
5 DOME 15 Audio systém auta;

Vnútorné osvetlenie;

Osobné osvetlenie;

Osvetlenie batožinového priestoru;

Hodiny;

Systém denného svietenia;

Antivandalizmus.
6 HAZARD 10 Smerovky;

Výstražné svetlá.
7 AM2 15 Štartovací systém;

Poistky “ST” a “IGN”.
8 HEAD (LH) 10 Ľavý svetlomet
HEAD (LH−UPR)
9 ALT − S 5 Systém nabíjania
10 HEAD (RH) 10 Pravý svetlomet
HEAD (RH−UPR)
11 EFI 15 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
F − HTR
12 HORN 10 Klakson;

Antivandalizmus.
13 DRL 7,5 Systém denného svietenia
14 HEAD RH − Lo 10 Svetlomet pravý
15 HEAD LH−Lo 10 Svetlomet ľavý
16 CDS 30 Elektrický chladiaci ventilátor
17 TURN 7,5 Smerovky, núdzové svetlá
18 GAUGE 10 Odometer a meradlá;

Kontrolky;

Systém klimatizácie;

Elektrické okná;

Ohrievač zadného okna;

Systém elektrického zamykania dverí.
19 WIP 20 Stierače a umývače čelného skla
20 DEF I − UP / M − HTR 10 Ohrievač zadného okna;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
21 ECU-IG 10 Systém štartovania;

Elektrický chladiaci ventilátor;

Automatická blokácia prevodovky;

Systém proti zablokovaniu;

Tempomat.
22 IGN 7,5 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém nabíjania;

Systém airbag SRS;

Bezpečnostné pásy s predpínačmi.
23 STOP 15 Brzdové svetlá;

Vysoké brzdové svetlo;

Systém proti zablokovaniu;

Automatická blokácia prevodovky.
24 TAIL 15 Zadné svetlá;

Smerovky a meradlá;

Kontrola osvetlenia prístrojovej dosky;

Zapaľovač cigariet;

Hodiny;

Audio systém auta;

Ohrievač zadného okna;

Osvetlenie evidenčného čísla;

Elektronická automatická prevodovka;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém klimatizácie;

Núdzové svetlá.
25 OBD 7,5 Systém palubnej diagnostiky
26 ECU − B 7,5 Systém airbag SRS;

Bezpečnostné pásy s predpínačmi.
27 ST 5 Systém štartovania;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
28 D / L 30 Systém elektrického zamykania
29 FOG 15 Chýbajúci obvod
30 S − HTR 15 Chýbajúci obvod
31 CIG 15 Audio;

Hodiny;

Zapaľovač cigariet;

Elektricky ovládané spätné zrkadlá;

Systém airbag SRS;

Bezpečnostné pásy s predpínačmi;

Automatická blokácia prevodovky;

Systém proti krádeži.
Leggere  Toyota Matrix E130 (2003-2008) – poistková skrinka

Poistky (typ B)

Poistka Amp [A] Popis
32 HTR 50 Klimatizácia;

Poistka “A / C”.
33 HLAVNÝ 40 Systém štartovania;

Poistky “HEAD (LH) alebo HEAD (LH-UPR)”,

“HEAD (RH) alebo HEAD (RH-UPR)”,

“HEAD LH-Lo” a “HEAD RH-Lo”
34 RDI 30 Elektrický ventilátor chladenia
35 AM1 50 Poistky “CIG”, “TURN”, “GAUGE”, “ECU-IG” a “WIP”
36 DEF 40 Ohrievač zadného skla;

Poistka “DEF I-UP / M-HTR”
37 POWER 30 Elektrické okná;

Elektrická strecha.

Poistky (typ C)

Poistka Amp [A] Popis
38 FL ABS 50 Systém proti zablokovaniu
39 FL ALT 100 Poistky “RDI”, “CDS”, “AM1”,

“POWER”, “D / L”, “TAIL”,

OBD, “FOG”, “ECU-B”, “STOP” a

“DEF”, “HTR”.

Toyota Corolla (2002-2004) – schéma poistkovej skrinky

Rok výroby: 2002, 2003, 2004.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Corolla (2002-2004) je poistka 24 a 31 v poistkovej skrinke na prístrojovej doske.

Motorový priestor

Motorový priestor
Toyota Corolla – poistky – motorový priestor

Prístrojová doska

Prístrojová doska

Toyota Corolla – poistky – prístrojová doska

Poistky (typ A)

Poistka Amperáže [A] Popis
1 FOG 15 Predné hmlové svetlá
2 HEAD LH UPR 10 Ľavý svetlomet (diaľkové svetlo)
3 HEAD RH UPR 10 Pravý svetlomet (diaľkové svetlo);

Kontrolka diaľkových svetiel.
4 SPARE 30 Rezervná poistka
5 SPARE 15 Rezervná poistka
6 SPARE 10 Rezervná poistka
7 MAIN 30 Systém štartovania, poistka “AM2”
8 DOME 15 Audio systém pre auto;

Hodiny;

Osobné osvetlenie;

Vnútorné osvetlenie;

Osvetlenie batožinového priestoru;

Kontrolka otvorených dverí;

Bezdrôtový diaľkový ovládací systém.
9 HORN 10 Klakson
10 HAZARD 10 Havarijné svetlá;

Smerovky.
11 EFI 15 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Systém kontroly emisií.
12 ALT − S 5 Systém nabíjania
13 HEAD LH LWR 10 Ľavý svetlomet (tlmené svetlo)
14 HEAD RH LWR 10 Pravý svetlomet (tlmené svetlo)
15 TAIL 15 Zadné svetlá;

Osvetlenie evidenčného čísla;

Osvetlenie prístrojovej dosky;

Osvetlenie prístrojového panelu.
16 OBD 7,5 Systém diagnostiky na palube
17 WIPER 25 Stierače
18 AM2 15 Systém nabíjania;

Systém vstrekovania paliva viacbodový;

Systém vstrekovania paliva sekvenčný viacbodový;

Impedancia štartovania;

Systém airbag SRS.
19 STOP 15 Svetlomety stop;

Svetlomety stop umiestnené vysoko;

Systém proti zablokovaniu;

Systém kontroly zablokovania prevodovky;

Systém kontroly motora;

Tempomat.
20 DOOR 25 Systém elektrického zamykania
21 AM1 25 Poistka “CIG”
22 ECU-IG 10 Elektrický ventilátor chladenia;

Systém proti zablokovaniu;

Systém kontroly zablokovania prevodovky;

Tempomat.
23 RR WIPER 15 Kruh chýba
24 A / C 10 Systém klimatizácie
25 INV 15 Kruh chýba
26 P / POINT 15 Napájacia zásuvka (v poistkovej skrinke zadného konzoly)
27 ECU − B 10 Systém denných svetiel
28 CIG 15 Napájacia zásuvka (na palubnej doske);

Zapaľovač;

Audio systém pre auto;

Hodiny;

Kontrola zrkadla;

Systém kontroly zablokovania prevodovky.
29 GAUGE 10 Odometer a meradlá;

Systém klimatizácie;

Systém denných svetiel;

Systém nabíjania;

Automatické zrkadlo proti oslneniu;

Elektrické okná;

Tempomat;

Odmlžovač zadného okna;

Svetlá cúvania;

Kontrolka bezpečnostného pásu

predného pasažiera.
30 WASHER 15 Striekacia tryska čelného skla
31 M − HTR / DEF I − UP 10 Systém kontroly motora

Poistky (typ B)

Poistka Amp [A] Popis
32 ABS NO.1 30 Systém antiblockovania
33 RDI FAN 30 Elektrický chladiaci ventilátor
34 ABS NO.2 40 Systém antiblockovania
35 HEAD MAIN 40 Poistky “HEAD LH UPR”, “HEAD RH UPR”,

“HEAD LH LWR” a “HEAD RH LWR”
36 HTR 40 Systém klimatizácie
37 DEF 40 Odmlžovač zadného okna;

Poistka “M-HTR / DEF I-UP”.
38 POWER 30 Elektrické okná;

Elektrická strecha.

Poistky (typ C)

Poistka Amp [A] Popis
39 ALT 100 Systém nabíjania;

“ABS NO 1”, “ABS NO 2”, “RDI FAN”,

“FOG”, “HTR”, “AM1”, “POWER”,

“DOOR”, “ECU-B”, “TAIL”;

Poistky “STOP”, “P / POINT”, “INV” a “OBD”.

Toyota Corolla (2006-2013) – schéma poistkovej skrinky

Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Corolla (2006-2013) je poistka 9 v poistkovej skrinke v kabíne na strane vodiča.

Motorový priestor

Motorový priestor
Toyota Corolla – poistky – motorový priestor

>Systém viacbodového vstrekovania;Systém sekvenčného viacbodového vstrekovania.

Č. Amperáže [A] Popis
1 CDS FAN 30 Elektrický chladiaci ventilátor
2 RDI FAN 40 Elektrický chladiaci ventilátor
3 ABS NO.3 30 Antiblokovací systém;

Systém kontroly stability vozidla.
4 ABS NO.1 50 Antiblokovací systém;

Systém kontroly stability vozidla.
5 HTR 50 Systém klimatizácie
6 ALT 120 Systém nabíjania, RDI FAN, CDS FAN,

ABS NO. 1, ABS NO. 3, HTR,

HTR SUB NO. 1, HTR SUB NO. 3, ACC,

CIG, ECU-IG NO. 2, HTR-IG,

STIERAČ, UMÝVAČ, ECU-IG NO. 1,

AM1, DVERE, STOP,

FR DVERE, NAPÁJANIE, RR DVERE,

RL DVERE, OBD, ACC-B,

FR HMLOVÉ, DEF, ZRKADLO HTR,

CHVOST, PANEL, NAPÁJACÍ ZDROJ,

PWR SEDADLO, SLNEČNÍK.
7 EPS 60 Elektrické posilňovač riadenia
8 GLOW* Neexistuje obvod
9 P/I EFI HLAVNÝ, HORN, IG2
10 H-LP HLAVNÝ 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI
11 EFI NO. 2 10 Systém kontroly emisií
12 EFI NO. 1 10
13 H-LP RH HI 10 Pravý svetlomet (diaľkové svetlo)
14 H-LP LH HI 10 Ľavý svetlomet (diaľkové svetlo)
15 H-LP RH LO 10 Pravý svetlomet (tlmené svetlo)
16 H-LP LH LO 10 Ľavý svetlomet (tlmené svetlo)
17 ETCS 10 Elektronický systém kontroly akcelerátora
18 TURN-HAZ 10 Smerovky, núdzové svetlá
19 ALT-S 7,5 Systém nabíjania
20 AM2. Č.2 7,5 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém štartovania.
21 AM2 30 Systém štartovania
22 STRG LOCK 20 Systém blokovania riadenia
23 IG2 NR.2 7,5 Systém štartovania
24 ECU-B2 10 Systém klimatizácie
25 ECU-B 10 Hlavná jednotka ECU;

Odometer a meradlá;

Hodiny.
26 RAD NO. 1 15 Systém audio
27 DOME 10 Osvetlenie batožinového priestoru;

Systém inteligentného kľúča;

Vnútorné osvetlenie.
28 AMP * 30 Systém audio
29 MAYDAY * 10 Chýbajúci obvod
30 SPARE 10 Rezervná poistka
31 SPARE 30 Rezervná poistka
32 SPARE 20 Rezervná poistka
33 EFI MAIN 20 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

EFI Č. 1;

EFI NR. 2.
34 HORN 10 Klakson
35 IG2 15 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém štartovania;

IGN;

METER.
36 ST * 7,5 Chýbajúci obvod
37 HTR SUB NO. 1 30 Obvod PTC
38 HTR SUB NO. 3 30 Ohrievač PTC
39 PWR OUTLET/

INVERTER,

PWR OUTLET

 15 Napájacia zásuvka

*: Ak je prítomné sériovo

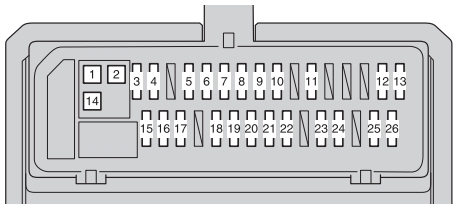

Pod prístrojovou doskou na strane vodiča

Pod prístrojovou doskou na strane vodiča

Toyota Corolla – poistky – kabína
Č. Amperáže [A] Popis
1 DEF 40 Odmlžovač zadného okna;

MIR HTR.
2 PWR SEAT 30 Elektrické sedadlo
3 TAIL 10 Osvetlenie polohy;

Zadné svetlá;

Osvetlenie evidenčného čísla;

Predné obrysové svetlá;

Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém;

Osvetlenie prístrojovej dosky.
4 PANEL 7,5 Zapnite osvetlenie
5 FR DOOR 20 Elektrické okná;

Otvoriteľná strecha,
6 RL DOOR 20 Elektrické okná
7 RR DOOR 20 Elektrické okná
8 SUNROOF 20 Panoramatická strecha
9 CIG 15 Zapaľovač cigariet
10 ACC 7,5 Externé spätné zrkadlá;

Audio systém;

Hlavná jednotka ECU.
11 MIR HTR 10 Odmlžovač vonkajšieho spätného zrkadla
12 IGN 7,5 Systém blokovania riadenia;

Systém airbagov SRS;

Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém;

Systém klasifikácie predných cestujúcich.
13 MERADLO 7,5 Odometer a meradlá
14 NAPÁJANIE 30 Elektrické okná
15 SEDAČKA HTR 15 Ohrievač sedadla
16 HTR-IG 10 Systém klimatizácie
17 STIERAČ 25 Stierače
18 UMÝVAČ 15 Striekací systém čelného skla
19 ECU-IG Č. 1 10 Automatická prevodovka;

ECU hlavnej karosérie;

Elektrické posilňovanie riadenia;

Elektrický chladiaci ventilátor;

Systém kontroly uzamknutia prevodovky;

Systém proti zablokovaniu;

Systém varovania tlaku pneumatík;

Systém kontroly stability vozidla;

Tempomat.
20 ECU-IG Č. 2 10 Výstražné svetlá;

Systém nabíjania;

Odmlžovač zadného skla;

Systém klimatizácie;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Otvoriteľná strecha.
21 OBD 7,5 Systém palubnej diagnostiky
22 STOP 10 Brzdové svetlá;

Brzdové svetlá s vysokým montážou;

Systém proti zablokovaniu;

Centrálna jednotka karosérie;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém kontroly uzamknutia prevodovky;

Systém kontroly stability vozidla.
23 DVERE 25 Systém elektrického uzamykania
24 ACC-B 25 CIG, ACC
25 FR HML 15 Predné hmlové svetlá
26 AM1 7,5 Systém štartovania, ACC, CIG

Toyota Corolla (2012-2016) – schéma poistkovej skrinky

Rok výroby: 2012, 2013, 2014, 2015, 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Corolla (2012-2016) je poistka 7 v poistkovej skrinke na prístrojovej doske – typ A.

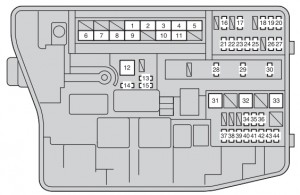

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore

Toyota Corolla – poistky – motorový priestor
Č. Amp [A] Popis
1 H-LP CLN 30 Produkt na čistenie svetlometov
2 RDI FAN 40 Elektrický chladiaci ventilátor
3 ABS NO. 3*1 30 Systém proti zablokovaniu;

Systém kontroly stability vozidla.
4 ABS NO. 1 50 Systém proti zablokovaniu;

Systém kontroly stability vozidla.
5 HTR 50 Systém klimatizácie
6 ALT 120 A * 1 RDI FAN, H-LP CLN, ABS NO. 1,

ABS NO. 3, ABS NO. 2, HTR,

HTR SUB NO. 1, HTR SUB NO. 2,

HTR SUB NO. 3, STV HTR, ACC,

CIG, METER, IGN, ECU-IG NO. 2,

HTRIG, WIPER, WASHER,

ECU-IG NO. 1, SEAT HTR, AM1,

DOOR, STOP, FR DOOR, POWER,

RR DOOR, RL DOOR, OBD, ACC-B,

RR FOG, FR FOG, DEF,

MIR HTR, TAIL, PANEL.
140 A * 2
7 EPS 60 Elektrické posilovač riadenia
8 GLOW*2 80 Systém predohrevu motora
9 P-SYSTEM * 1 30 Chýbajúci obvod
10 P/I 30 EFI MAIN, HORN, IG2
11 H-LP MAIN 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI
12 AMT * 7 50 Multimodálna manuálna prevodovka
13 SPARE 10 Náhradná poistka
14 SPARE 30 Náhradná poistka
15 SPARE 20 Náhradná poistka
16 ECU-B3 * 2 7,5 Multimodálny systém vstrekovania paliva;

Multimodálny sekvenčný systém vstrekovania paliva.
17 ECU-B2 10 Multimodálna manuálna prevodovka;

Systém klimatizácie;

Inteligentný systém štartovania a zapaľovania;

Elektrické okná.
18 ECU-B 10 Hlavná ECU karosérie;

Odometer a meradlá;

Systém kontroly stability vozidla;

Elektrický systém zamykania dverí;

Systém štartovania;

Systém nabíjania.
19 RAD NO. 1 15 Audio systém
20 DOME 10 Interiérové osvetlenie;

Osvetlenie batožinového priestoru;

Osvetlenie na privítanie;

Inteligentný systém štartovania a zapaľovania;

Bezdrôtové diaľkové ovládanie;

Osvetlenie tlačidla na štartovanie motora.
21 AM2 NO. 2 7,5 Hlavná jednotka ECU;

Multimodálny systém vstrekovania paliva;

Multimodálny sekvenčný systém vstrekovania paliva;

Systém štartovania
22 ALT-S 7,5 Systém nabíjania
23 TURN-HAZ 10 Zapnite výstražné svetlá
Leggere  Toyota Prius+ (2012-2016) – poistková skrinka
24 ETCS * 1 10 Systém viacmodálneho vstrekovania paliva;

Systém sekvenčného viacmodálneho vstrekovania paliva.
25 AM2 30 Systém štartovania, IG2 Č. 2
26 STRG LOCK 20 Systém zamykania riadenia
27 IGT / INJ * 1 15 Systém viacmodálneho vstrekovania paliva;

Systém sekvenčného viacmodálneho vstrekovania paliva;

Systém štartovania.
28 EFI MAIN 20 A * 1 Systém viacmodálneho vstrekovania paliva;

Systém sekvenčného viacmodálneho vstrekovania paliva;

EFI Č. 1, EFI Č. 2.
30 A * 2
29 HORN 10 Klaksón
30 IG2 15 Systém viacmodálneho vstrekovania paliva;

Systém sekvenčného viacmodálneho vstrekovania paliva;

Systém štartovania;

IG2 Č. 2, IGN, METER.
31 HTR SUB NO. 1 30 A * 5 Systém klimatizácie
50 A * 6
32 HTR SUB NO. 2 30 Systém klimatizácie
33 HTR SUB NO. 3 30 Systém klimatizácie
34 FR DEICER * 1 20 Chýbajúci obvod
35 ABS NO. 2 30 Systém proti zablokovaniu;

Systém kontroly stability vozidla.
36 STV HTR * 2 25 Elektrický ohrievač
37 WIP-S 7,5 Systém nabíjania
38 IG2 NO. 2 7,5 Systém štartovania,

AM2, AM2 Č. 2
39 EFI NO. 2 10 Systém viacmodálneho vstrekovania paliva;

Systém sekvenčného viacmodálneho vstrekovania paliva.
40 EFI NO. 1 10 Systém viacmodálneho vstrekovania paliva;

Systém sekvenčného viacmodálneho vstrekovania paliva.
41 H-LP RH HI 10 Pravý svetlomet (tlmené svetlo)
42 H-LP LH HI 10 Ľavý svetlomet (tlmené svetlo)
43 H-LP RH LO 10 A * 3 Pravý svetlomet (smerovka)
15 A * 4
44 H-LP LH LO 10 A * 3 Ľavý svetlomet (smerovka)
15 A * 4

* 1: Vozidlá s motorom na benzín

* 2: Vozidlá s naftovým motorom

* 3: Vozidlá bez svetlometov s výbojkou (poloha svetla)

* 4: Vozidlá so svetlometmi s výbojkou (poloha svetla)

* 5: Vozidlá s vykurovaním PTC 495 W.

* 6: Vozidlá s vykurovačom PTC 600 W.

* 7: Vozidlá s manuálnym multimodálnym prevodom

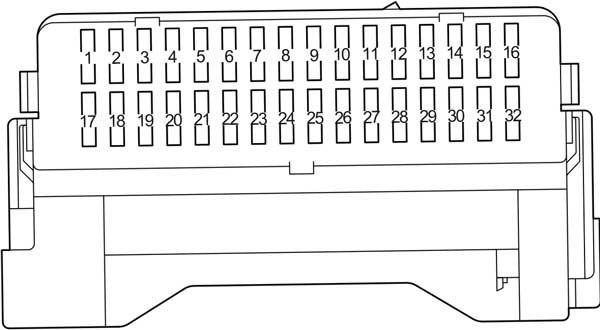

Poistková skrinka v prístrojovej doske (typ A)

Poistková skrinka v prístrojovej doske (typ A)

Toyota Corolla – poistky – prístrojová doska – typ A
Číslo Amp [A] Popis
1 TAIL 10 Predné svetlá;

Zadné svetlá;

Osvetlenie evidenčného čísla;

Svetlo cúvania;

Predné hmlové svetlá;

Manuálne nastavenie orientácie svetlometov;

Multimodálny systém vstrekovania paliva;

Sekvenčný multimodálny systém vstrekovania paliva;

Osvetlenie prístrojovej dosky.
2 PANEL 7,5 Osvetlenie spínača;

Osvetlenie prístrojovej dosky;

Hlavná jednotka ECU.
3 FR DOOR 20 Elektrické okná
4 RL DOOR 20 Elektrické okná
5 RR DOOR 20 Elektrické okná
6 SUNROOF 20 Chýbajúci obvod
7 CIG 15 Zapaľovač cigariet
8 ACC 7,5 Externé spätné zrkadlá;

Audio systém;

Hlavná jednotka ECU karosérie;

Inteligentný systém štartovania a zapaľovania;

Systém monitorovania vzadu.
9 MIR HTR 10 Rozmrazovanie externých zrkadiel;

Multimodálny systém vstrekovania paliva;

Sekvenčný multimodálny systém vstrekovania paliva.
10 RR FOG 7,5 Svetlo cúvania
11 IGN 7,5 Systém zamykania riadenia;

Systém airbagov SRS;

Multimodálna manuálna prevodovka;

Multimodálny systém vstrekovania paliva;

Sekvenčný multimodálny systém vstrekovania paliva;

Inteligentný systém štartovania a zapaľovania;

Systém nabíjania;

Systém štartovania.
12 METR 7,5 Odometer a meradlá
13 SEAT HTR 15 Vyhrievanie sedadiel
14 HTR-IG 10 Klimatizácia;

rozmrazovanie zadného okna;

Elektrické vykurovanie.
15 WIPER 25 Predné stierače;

Senzor dažďa.
16 WASHER 15 Predný umývač skiel
17 ECU-IG NO. 1 10 Automatický systém vyrovnávania svetlometov;

Centrálna jednotka karosérie;

Elektrický posilňovač riadenia;

Elektrický chladiaci ventilátor;

Systém kontroly blokovania prevodovky;

Senzor dažďa, systém proti zablokovaniu;

Systém kontroly stability vozidla;

Čistenie svetlometov.
18 ECU-IG NO. 2 10 Zadné svetlá;

Systém nabíjania;

Automatické vnútorné zrkadlo proti oslneniu;

Rozmrazovanie zadného okna;

Systém klimatizácie;

Výstražné svetlá;

Výstražné svetlo pásu bezpečnosti predného cestujúceho;

Systém monitorovania vzadu;

Systém viacmodálneho vstrekovania paliva;

Systém sekvenčného viacmodálneho vstrekovania paliva.
19 OBD 7,5 Systém palubnej diagnostiky
20 STOP 10 Brzdové svetlá;

Vysoké brzdové svetlo;

Systém proti zablokovaniu;

Centrálna jednotka karosérie;

Systém viacmodálneho vstrekovania paliva;

Systém sekvenčného viacmodálneho vstrekovania paliva;

Manuálna prevodovka viacmodálna;

Systém kontroly blokovania prevodovky.
21 DOOR 25 Systém elektrického zamykania
22 ACC-B 25 CIG, ACC
23 FR FOG 15 Predné hmlové svetlá
24 AM1 7,5 Systém štartovania;

Systém kontroly blokovania prevodovky;

Systém viacmodálneho vstrekovania paliva;

Systém sekvenčného viacmodálneho vstrekovania paliva.

Poistková skrinka v prístrojovej doske (typ B)

Poistková skrinka v prístrojovej doske (typ B)

Toyota Corolla – poistky – prístrojová doska – typ B
Č. Amp [A] Popis
1 NAPÁJANIE 30 Finestrini elettrici
2 DEF 40 Disgelo lunotto posteriore,;

MIR HTR.
3 PWR SEAT 30 Assente circuito

Toyota Corolla (2013-2018) – schéma poistkovej skrinky

Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Corolla (2013-2018) je poistka 17 v poistkovej skrinke na prístrojovej doske v zóne pre cestujúcich.

Zona pre cestujúcich

LHD

LHD

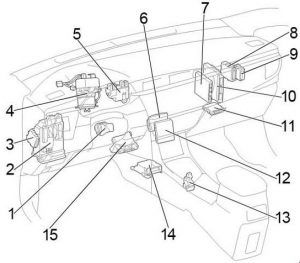

Toyota Corolla – schéma poistkovej skrinky – cestujúci (vľavo – LHD) – poloha

RHD

RHD

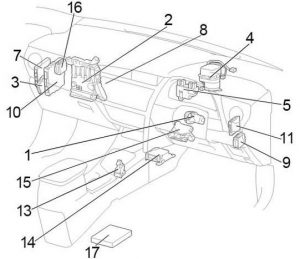

Toyota Corolla – schéma poistkovej skrinky – cestujúci (vpravo – RHD) – poloha
  1. Aktivátor blokovania riadenia
  2. Poistková skrinka / hlavná jednotka ECU
  3. Rotujúca ECU svetlometov
  4. Počítač asistencie riadenia
  5. Poistková skrinka relé
  6. LHD: počítač tempomatu
  7. Modul riadenia prevodovky
  8. Počítač s bránou siete
  9. Relé stieračov čelného skla
  10. Motor Stop a Start ECU
  11. ECU upozornenia na hru
  12. LHD (Corolla): vysielač-prijímač telefónu
  13. Jednotka riadenia blokovania prevodovky
  14. Senzor airbagu
  15. Zosilňovač klimatizácie
  16. RHD: Relé riadenia dverí s dvojitým blokovaním
  17. Hatchback, Wagon: Zosilňovač komponentu stereo

Poistková skrinka zóny pre cestujúcich

Prístrojová doska

Prístrojová doska

Toyota Corolla – schéma poistkovej skrinky – zóna pre cestujúcich – prístrojová doska
Č.
Poistka
 Amperáž [A]
 Popis
1 P / OUTLET 15 Zásuvka napájania
2 OBD 7.5 Systém diagnostiky na palube
3 STOP 7.5 Brzdové svetlá;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Brzdové svetlo umiestnené hore;

ABS;

VSC;

Systém kontroly uzamknutia prevodovky.
4 FOG RR 7.5 Zadné hmlové svetlo;

Ukazovatele a meradlá.
5 D/L NO.3 20 Systém elektrického uzamykania
6 S/ROOF 20 Panoramatická strecha
7 FOG FR 7.5 Predné hmlové svetlá;

Ukazovatele a meradlá.
8 AM1 5 “IG1 RLY”, “ACC RLY”
9 D/L NO.2 10 Systém uzamykania zadných dverí
10 DOOR NO. 2 20 Elektrické okná
11 DOOR R/R 20 Elektrické okná
12 DOOR R/L 20 Elektrické okná
13 WASHER 15 Umývač čelného skla
14 WIPER NO.2 25 Predný stierač a umývač

(so systémom automatického stierača);

Nabíjanie;

Zdroj napájania (okrem 1WW).
15 WIPER RR 15 Zadný stierač
16 STIERAČ Č. 1 25 Tergicristalli
17 CIG 15 Zapaľovač cigariet
18 ACC 7.5 Zrkadlá spätného pohľadu;

Hlavná jednotka ECU;

Hodiny;

Audio systém.
19 SFT LOCK-ACC 5 Systém kontroly blokovania prevodovky
20 TAIL 10 Predné a zadné svetlá;

Osvetlenie evidenčného čísla;

Predné hmlové svetlá.
21 PANEL 7.5 Osvetlenie spínača;

Osvetlenie prístrojovej dosky;

Osvetlenie odkladacej schránky;

Hlavná jednotka ECU.
22 STIERAČ-S 5 Systém nabíjania
23 ECU-IG Č.1 7.5 Elektrický ventilátor chladenia;

AFS;

Systém nabíjania;

ABS;

VSC.
24 ECU-IG Č.2 7.5 Zadné svetlá;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém AFS.
25 ECU-IG Č.3 7.5 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Vnútorné zrkadlo;

Panoramatická roleta strechy;

Systém kontroly blokovania prevodovky;

Čistenie svetlometov;

AFS.
26 HTR-IG 7.5 Klimatizácia;

Odvlhčovač zadného okna.
27 ECU-IG Č.4 7.5 Hlavný kontrolór karosérie;

Upozornenie na bezpečnostný pás predného pasažiera;

Vnútorné zrkadlá.
28 ECU-IG Č.5 5 Elektrická asistencia riadenia
29 IGN 7.5 Inteligentný systém vstupu a štartovania;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém blokovania riadenia.
30 S / HTR 15 Vyhrievanie sedadiel
31 METER 5 Otáčkomer a meradlá
32 A/BAG 7.5 Systém airbagov SRS

Vano odkladacia schránka

Vano odkladacia schránka

Toyota Corolla – schéma poistiek – zóna pre cestujúcich – vano odkladacia schránka
Nr
 Poistka
 Amperáže [A]
 Popis
1 P / SEAT 30 Elektrické sedadlo
2 – – –
3 – – –
4 DVERE Č.1 30 Elektrické okná

Poistková skrinka relé v priestore pre cestujúcich

Poistková skrinka relé v priestore pre cestujúcich

Toyota Corolla – diagram poistkovej skrinky – poistková skrinka relé v priestore pre cestujúcich
Číslo
 Relé
R1 Lúče hmlových svetiel (FR FOG)
R2 Klaksón (S-HORN)
R3 –
R4 Zásuvka napájania (PWR OUTLET)
R5 Osvetlenie interiéru (DOME CUT)

Sedan

Sedan

Toyota Corolla – schéma poistkovej skrinky – poloha – sedan

Hatchback

Hatchback

Toyota Corolla – schéma poistkovej skrinky – poloha – hatchback

Wagon

Wagon

Toyota Corolla – schéma poistkovej skrinky – poloha – wagon
  1. Senzor bezpečnosti pred kolíziou
  2. Prijímač monitorovania tlaku pneumatík
  3. Riadiaca jednotka čerpadla paliva
  4. Modul prijatia kontroly dverí
  5. Skupina prevodu posuvnej strechy

Vano motore

Vano motore

Toyota Corolla – schéma poistkovej skrinky – vano motore – poloha
  1. Relé zapaľovacej sviečky
  2. Poistková skrinka
  3. Kontrolér generátora ECU
  4. Kontrolér zapaľovacích sviečok
  5. ECU ventilátora chladenia
  6. Kontrolér vstrekovača
  7. Relé kontroly umývača svetlometov
  8. ECM
  9. ECU kontroly trakcie (manuálna multimodálna prevodovka)
  10. Poistková skrinka relé (LHD)
  11. ECU kontroly trakcie (okrem manuálnej multimodálnej prevodovky)
  12. Poistková skrinka relé (RHD)

Poistková skrinka vano motore (okrem diesel 1,6 l – 1 W)

Poistková skrinka vano motore (okrem diesel 1,6 l – 1 W)

Toyota Corolla – schéma poistkovej skrinky – vano motore

A

Sedan

Sedan

Toyota Corolla – schéma poistkovej skrinky – vano motore – A (sedan)

Hatchback, Wagon (okrem 1ND-TV)

Sedan - 2

Toyota Corolla – schéma poistkovej skrinky – vano motore – A (hatchback, sedan)

Hatchback, Wagon (1ND-TV)

Sedan - 3

Toyota Corolla – schéma poistkovej skrinky – vano motore – A (hatchback, sedan)

B

Manuálna multimodálna prevodovka Hatchback, Wagon (8NR-FTS)

B

Toyota Corolla – schéma poistkovej skrinky – vano motore – B (hatchback, sedan)

Hatchback, Wagon (1AD-FTV) Sedan

B - 2

Toyota Corolla – schéma poistkovej skrinky – vano motore – B (hatchback, sedan, wagon)

Hatchback, Wagon (1ND-TV)

B - 3

Toyota Corolla – schéma poistkovej skrinky – vano motore – B (hatchback, wagon)

<

Číslo
 Poistka
 Amperáž [A]
 Popis
1 ECU-B Č.2 10 Klimatizácia;

Elektrické okná;

Inteligentný systém vstupu a štartovania;

Vonkajšie zrkadlá;

Ukazovatele a meradlá.
2 ECU-B Č.3 5 Elektrická asistencia riadenia
3 AM2 7.5 Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania;

Systém štartovania;

Poistka “IG2”.
4 D / C CUT 30 Poistky “DOME”, “ECU-B Č.1”, “RADIO”
5 HORN 10 Klakson
6 EFI-MAIN 20 1NR-FE:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania;

Poistky “EFI č. 1”, “EFI č. 2”;

Čerpadlo paliva.
25 1ZR-FAE, 1ZR-FE, 2ZR-FE, 8NR-FTS:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania;

Poistky “EFI č. 1”, “EFI č. 2”;

Čerpadlo paliva.
30 Diesel:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
7 ICS / ALT-S 5 Systém nabíjania
8 ETCS 10 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS:

Elektronický systém riadenia škrtacej klapky.
EDU 20 1AD-FTV:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
9 TURN & HAZ 10 Okrem 8NR-FTS:

Ukazovatele a meradlá;

Šípky.
ST 30 8NR-FTS:

Systém štartovania
10 IG2 15 Otáčkomer a meradlá;

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania;

Systém airbag SRS.
11 EFI-MAIN Č.2 20 1AD-FTV:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
INJ / EFI-B 15 Benzín:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
ECU-B Č.4 10 1ND-TV, (Sedan (1AD-FTV):

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
20 8NR-FTS:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
DCM / MAYDAY 7.5 1NR-FE (apríl 2016 alebo neskôr):

Telematický systém
12 EFI-MAIN Č.2 30 Okrem 8NR-FTS:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
DCM / MAYDAY 7.5 Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE):

Telematický systém
EFI-MAIN Č.2 10 Sedan (1ND-TV):

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
13 ST 30 Okrem 8NR-FTS:

Systém štartovania.
TURN & HAZ 10 8NR-FTS:

Otáčkomer a meradlá;

Šípky.
14 H-LP MAIN 30 Hatchback, Wagon:

Poistky “H-LP RH-LO”, “H-LP LH-LO”,

“H-LP RH-HI”, “H-LP LH-HI”.
40 Sedan:

Poistky “H-LP RH-LO”, “H-LP LH-LO”,

“H-LP RH-HI”, “H-LP LH-HI”.
15 VLVMATIC 30 Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
16 EPS 80 Elektrická asistencia riadenia
17 ECU-B Č.1 10 Diaľkové ovládanie;

Hlavná jednotka ECU;

VSC;

Inteligentný systém vstupu a štartovania;

Hodiny.
18 DOME 7.5 Vnútorné osvetlenie;

Osvetlenie na uvítanie;

Osvetlenie batožinového priestoru;

Hlavný kontrolér ECU karosérie.
19 RADIO 20 Audio systém
20 DRL 10 Denné svetlá
21 STRG HTR 15 Sedan:

Vyhrievanie volantu
22 ABS Č.2 30 ABS, VSC
23 RDI 40 Elektrický ventilátor chladenia
24 – – –
25 DEF 30 Hatchback, Wagon:

Odvlhčovač zadného okna;

Odvlhčovač vonkajšieho zrkadla.
50 Sedan:

Odvlhčovač zadného okna;

Odvlhčovač vonkajšieho zrkadla.
26 ABS Č.1 50 ABS, VSC
27 HTR 50 Systém klimatizácie
28 ALT 120 Benzín:

Systém nabíjania
140 Diesel:

Systém nabíjania
29 EFI Č.2 10 Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
30 EFI Č.1 10 Okrem 8NR-FTS:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
15 8NR-FTS:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
31 EFI Č.3 20 1ND-FTV:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
10 8NR-FTS:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
EFI Č.4 20 Sedan:

Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania.
32 MIR-HTR 10 Systém viacbodového vstrekovania;

Sekvenčný systém viacbodového vstrekovania;

Odvlhčovače vonkajších zrkadiel.
33 H-LP RH-LO 15 HID:

Pravý svetlomet (tlmené svetlo)
10 Alogén, LED:

Pravý svetlomet (tlmené svetlo)
34 H-LP LH-LO 15 HID:

Ľavý svetlomet (tlmené svetlo)
10 Alogén, LED:

Ľavý svetlomet (tlmené svetlo);

Manuálne nastavenie orientácie svetlometov.
35 H-LP RH-HI 7.5 Hatchback, Wagon:

Pravý svetlomet (diaľkové svetlo)
36 H-LP LH-HI 7.5 Hatchback, Kombi:

Svetlomet ľavý (diaľkové svetlo);

Otáčkomer a meradlá.
10 Sedan:

Svetlomet ľavý (diaľkové svetlo);

smerovka a meradlá
37 EFI NO.4 15 Hatchback, Kombi:

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
EFI NO.3 20 Sedan:

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
38 – – –
39 – – –
40 – – –
41 AMP 15 Audio systém
42 – – –
43 EFI-MAIN NO.2 20 8NR-FTS:

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
44 STRG LOCK 20 Systém uzamykania riadenia
45 AMT 50 Sedan:

Viacmodálna manuálna prevodovka
46 BBC 40 Systém Stop & Start
AMT 50 Hatchback, Kombi:

Viacmodálna manuálna prevodovka
47 GLOW 80 Systém štartovania motora
48 PTC HTR NO.2 30 Elektrický ohrievač
49 PTC HTR NO.1 30 Elektrický ohrievač
50 H-LP CLN 30 Čistenie svetlometov
51 ABS NO.1 30 Sedan:

ABS, VSC
ABS NO.3 30 Hatchback, Kombi:

ABS, VSC
52 CDS FAN 30 Elektrický chladiaci ventilátor
53 PTC HTR NO.3 30 Elektrický ohrievač
54 – – –
55 S-HORN 10 Proti krádežový systém
56 STV HTR 25 Elektrický ohrievač
DEICER 20 Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):

Odmrazovanie čelného skla
A
57 EFI NO.5 10 1ND-TV (od mája 2015):

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
58 – – –
B
57 EFI NO.6 15 1ND-TV (od mája 2015):

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
58 EFI NO.7 15 1ND-TV (od mája 2015):

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
Relé
R1 Elektrická asistencia riadenia (EPS)
R2 Sedan (1ND-TV (od apríla 2016):

(ECU-MAIN NO.2)

(INJ)
R3 Motor štartéra (ST č. 1)
R4 Denné svetlá (DRL)
R5 Klaksón (HORN)
R6 Elektrický chladiaci ventilátor (FAN NR 1)
R7 (ECU-MAIN)
R8 Zapaľovanie (IG2)
R9 Dimer (DIMMER)
R10 Hatchback, Kombi: Svetlá brzdy (STOP LP)
R11 Svetlomet (H-LP)
R12 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE:

Palivové čerpadlo (C / OPN);

1AD-FTV:

(EDU);

1ND-TV, 8NR-FTS:

(ECU MAIN NR 2).
R13 Hatchback, Kombi (1AD-FTV):

(ECU MAIN NO.2)

Hatchback, Kombi (1ND-TV):

(TSS-C HTR)

Sedan (← november 2016):

Svetlá brzdy (STOP LP)

Sedan (november 2016 →):

(TSS-C HTR)
A
R14 Sedan: Odvlhčovač zadného skla (DEF)
R15 Hatchback, Kombi (okrem 1ND-TV):

(TSS-C HTR)
R16 Hatchback, Kombi (okrem 1ND-TV):

Odvlhčovač zadného skla (DEF)
R17 Hatchback, Kombi (1ND-TV (od mája 2015)):

Odvlhčovač zadného skla (DEF)
B
R14 Viacmodálna manuálna prevodovka (AMT);

Hatchback, kombi (8NR-FTS):

Elektrický chladiaci ventilátor (FAN MAIN).
R15 Hatchback, Kombi (1AD-FTV):

Elektrický chladiaci ventilátor (FAN NO.2)

Sedan: –
R16 Hatchback, Kombi (1AD-FTV):

Elektrický chladiaci ventilátor (FAN NO.3)

Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):

Odmrazovanie čelného skla (DEICER)
R17 Hatchback, Kombi (1ND-TV (od mája 2015)): –

Poistková skrinka komory motora (diesel 1,6 l – 1 W)

Poistková skrinka komory motora (diesel 1,6 l – 1 W)

Toyota Corolla – diagram poistkovej skrinky – skrinka relé komory motora
Číslo
 Poistka
 Amperáž [A] Popis
1 DOME 7.5 Osvetlenie batožinového priestoru;

Osvetlenie rámov vo dverách;

Osvetlenie predných dverí;

Osobné a vnútorné osvetlenie;

Osvetlenie nôh.
2 RAD NO.1 20 Audio systém;

Navigačný systém;

Asistent parkovania (monitor cúvania).
3 ECU-B 10 Ukazovatele a meradlá;

Pomocná batéria;

Senzor kontroly;

Systém dvojitého zamykania;

Bezdrôtové diaľkové ovládanie;

Inteligentný systém vstupu a štartovania.
4 DCC – –
5 ECU-B2 10 Inteligentný systém vstupu a štartovania;

Systém klimatizácie;

Elektrické okná;

ECU brány.
6 EFI MAIN NO.2 7.5 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
7 – – –
8 – – –
9 – – –
10 STRG LOCK 20 Systém zamykania riadenia
11 – – –
12 ST 30 Systém štartovania
13 ICS / ALT-S 5 Systém nabíjania
14 TURN-HAZ 10 Smerovky;

Výstražné svetlá.
15 ECU-B NO.3 5 Elektrická asistencia riadenia
16 AM2 NO.2 7.5 Systém štartovania
17 – – –
18 ABS NO.1 50 ABS, VSC
19 CDS FAN 30 Elektrický chladiaci ventilátor
20 RDI FAN 40 Elektrický chladiaci ventilátor
21 H-LP CLN 30 Prostriedky na čistenie svetlometov
22 TO IP J/B 120 “ECU-IG NO.2”, “HTR-IG”, “WIPER”,

“RR WIPER”, “WASHER”, “ECU-IG NO.1”,

“ECU-IG NO.3”, “SEAT HTR” , “AM1”,

“DOOR”, “STOP”, “FR DOOR”,

“POWER”, “RR DOOR”, “RL DOOR”,

“OBD”, “ACC-B”, “RR FOG”,

“FR FOG”, “ DEF ”,“ TAIL ”,

“ SUNROOF ”,“ DRL ”.
23 – – –
24 – – –
25 – – –
26 P/I 50 Poistky “HORN”, “IG2”, “FUEL PMP”
27 – – –
28 FUEL HTR 50 Ohrievač paliva
29 EFI MAIN 50 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
30 EPS 80 Elektrická asistencia riadenia
31 GLOW 80 Systém zapaľovania motora
32 – – –
33 IG2 15 Poistky “IGN”, “MIERNIK”
34 HORN 15 Klakson;

Proti krádežový systém.
35 PUMPA PALIVA 30 Pompa paliva
36 – – –
37 H-LP HLAVNÝ 30 Poistky “H-LP LH LO”, “H-LP RH LO”,

“H-LP LH HI”, “H-LP RH HI ”.
38 BBC 40 Systém Stop & Start
39 HTR SUB Č.3 30 Elektrický ohrievač
40 – – –
41 HTR SUB Č.2 30 Elektrický ohrievač
42 HTR 50 Klimatizácia
43 HTR SUB Č.1 50 Elektrický ohrievač
44 DEF 30 Odvlhčovač zadného okna;

Odvlhčovač vonkajšieho zrkadla.
45 STV HTR 25 Elektrický ohrievač
46 ABS Č.2 30 ABS, VSC
47 – – –
48 – – –
49 DRL 10 Denné svetlá
50 – – –
51 H-LP LH LO 10 Ľavý svetlomet (tlmené svetlo)
52 H-LP RH LO 10 Pravý svetlomet (tlmené svetlo)
53 H-LP LH HI 7.5 ← November 2016:

Ľavý svetlomet (diaľkové svetlo)
RDI EFI 5 November 2016 →:

Elektrický chladiaci ventilátor
54 H-LP RH HI 7.5 ← November 2016:

Pravý svetlomet (diaľkové svetlo)
CDS EFI 5 November 2016 →:

Elektrický chladiaci ventilátor
55 EFI Č.1 7.5 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém Stop & Start.
56 EFI Č.2 15 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
57 MIR HTR 10 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Odvlhčovače vonkajších zrkadiel.
58 EFI Č.4 20 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
59 CDS EFI 5 ← November 2016:

Elektrický chladiaci ventilátor
60 RDI EFI 5 ← November 2016:

Elektrický chladiaci ventilátor
Relé
R1 Elektrický chladiaci ventilátor (FAN NR 2)
R2 Elektrický chladiaci ventilátor (FAN NR 3)
R3 Elektrická asistencia riadenia (EPS)
R4 Brzdové svetlá (STOP LP)
R5 Motorček štartéra (ST č. 1)
R6 Odvlhčovač zadného okna

O Toyota Corolla (1992-2018)

Toyota Corolla je jedným z najpopulárnejších modelov automobilov na svete, ktorý sa vyrábal v rôznych generáciách od roku 1992 do roku 2018. Tento model je známy svojou spoľahlivosťou, ekonomickou spotrebou paliva a pohodlnou jazdou. Počas týchto rokov bola Toyota Corolla dostupná s rôznymi motorizáciami, vrátane benzínových a naftových motorov, ktoré poskytovali rôzne výkony a efektivitu. Vďaka svojej praktickosti a všestrannosti sa Corolla stala obľúbenou voľbou pre rodiny aj jednotlivcov, ktorí hľadajú spoľahlivé a cenovo dostupné vozidlo.

Schéma poistkovej skrinky Toyota Corolla

Táto stránka zobrazuje schému poistkovej skrinky pre modely Toyota Corolla od roku 1992 do roku 2018. Poistková skrinka sa zvyčajne nachádza pod palubnou doskou alebo v motorovom priestore, v závislosti od konkrétneho modelu a ročníka. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Schéma poistkovej skrinky je neoceniteľným nástrojom pri údržbe a opravách, pretože poskytuje jasný prehľad o tom, ktoré poistky sú zodpovedné za konkrétne funkcie vozidla.

Post correlati:

  1. Toyota Auris II Hybrid (2013-2016) – poistková skrinka
  2. Toyota Corolla Verso I (2001-2004) – batérie
  3. Toyota Camry VII (2006-2011) – batérie
  4. Toyota Yaris XP130 a XP150 (2011-2018) – poistková skrinka
  5. Toyota Prius+ (2012-2016) – poistková skrinka
  6. Toyota Land Cruiser (1996-2016) – poistková skrinka
  7. Toyota Aurion XV40 (2006-2012) – poistková skrinka
  8. Toyota Camry XV50 (2012-2017) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
