Toyota Aurion XV40 (2006-2012) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota Aurion XV40 (2006–2012), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.
Schéma poistiek a relé – Toyota Aurion XV40
Týka sa vozidiel vyrobených v rokoch:
2006, 2007, 2008, 2009, 2010, 2011, 2012.
Poistková skrinka v motorovom priestore
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Systém pripojenia Toyota | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Montáž motora aktívne riadená | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Systém elektronického riadenia škrtacej klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Havarijné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Systém viacbodového vstrekovania / systém sekvenčného viacbodového vstrekovania;
Systém štartovania; Poistky “INDIKÁTOR NR 2” a “IGN”. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Systém blokovania volantu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Svetlá a merače;
Osvetlenie v prahoch dverí; Osvetlenie batožinového priestoru; Žiarovka spínača zapaľovania; Stropné lampy v dverách; Vnútorné osvetlenie; Osobné osvetlenie; Hodiny; Inteligentný prístupový a štartovací systém; Bočné smerovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Hlavná jednotka ECU;
Systém riadenia stability vozidla; Systém bezdrôtového diaľkového ovládania; Multi-informačný displej; Systém pamäte polohy sedenia; Stierače predného skla; Systém monitorovania zadného výhľadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Audio systém, navigačný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 25 | Hlavná jednotka ECU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25 | Audio systém;
Navigačný systém. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 30 | Systém viacbodového vstrekovania / systém sekvenčného viacbodového vstrekovania;
Automatická prevodovka; Poistky “EFI NO.2” a “EFI NO.3”. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Systém viacbodového vstrekovania/sekvenčného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Systém viacbodového vstrekovania/sekvenčného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 7,5 | Hlasný klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Systém viacbodového vstrekovania/sekvenčného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Svetlá a merače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Systém viacbodového vstrekovania / sekvenčného, systém inteligentného prístupu a štartovania, automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | Hlasný klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | Svetlomet pravý (svetlomety s tlmenými svetlami), systém vyrovnávania svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 15 | Svetlomet ľavý (svetlomety s tlmenými svetlami) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | Svetlomet pravý (svetlomet s diaľkovými svetlami) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Svetlomet ľavý (svetlomet s diaľkovými svetlami) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 50 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 50 | Systém proti zablokovaniu;
Systém kontroly stability vozidla; Systém kontroly trakcie; Systém asistencie pri brzdení. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 50 | Elektrické ventilátory chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 30 | Systém proti zablokovaniu;
Systém kontroly stability vozidla; Systém kontroly trakcie; Systém asistencie pri brzdení. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 50 | Vyhrievanie zadného okna;
Poistka “MIR HTR”. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 30 | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 120 | “AM2”, “ALT-S”, “E-ACM”, “ETCS”, “HAZ”, “IG2”, “STR LOCK”, “DOME”, “ECU-B Č.1”, “RADIO Č. 1”, “EFI HLAVNÉ”, “DVERA Č. 1”, “EFI Č. 3”, “EFI Č. 2”, “S-HORN”, “A/F HTR”, “MPX-B”, “EFI Č. 1”, “KLAXÓN”, “H-LP(RL)”, “H-LP(LL)”, “H-LP(RH)”, “H-LP(LH)”, “HTR”, “Poistky ABS č. 1, “ABS č. 2”, “RR DEF”, “HLAVNÝ VENTILÁTOR”, “VENTILÁTOR CDS”, “VENTILÁTOR RDI” a “ST/AM2” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 30 | Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Elektrický ventilátor chladenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Motor štartovania (ST) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Zapaľovanie (IG) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Spojka kompresora klimatizácie (MG CLT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Motor štartovania (ST CUT) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Vyhrievanie zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

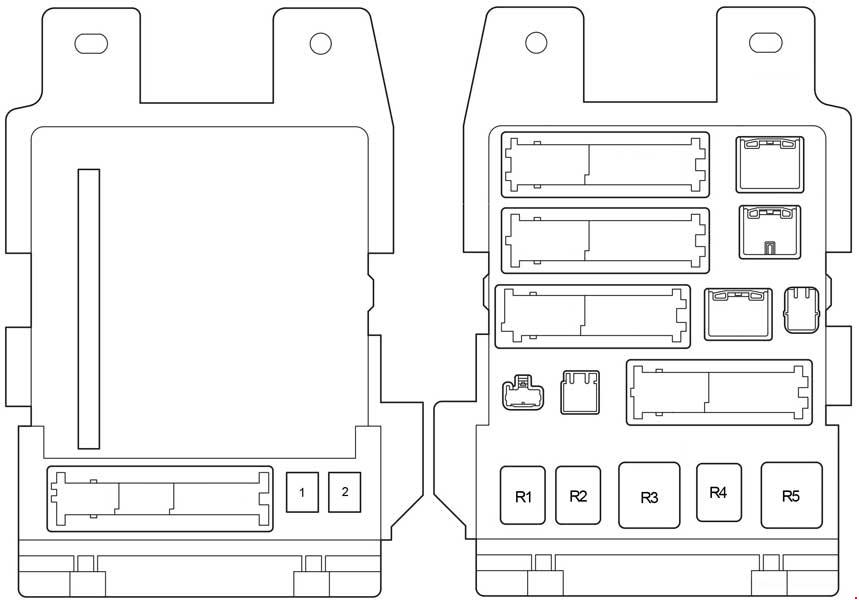

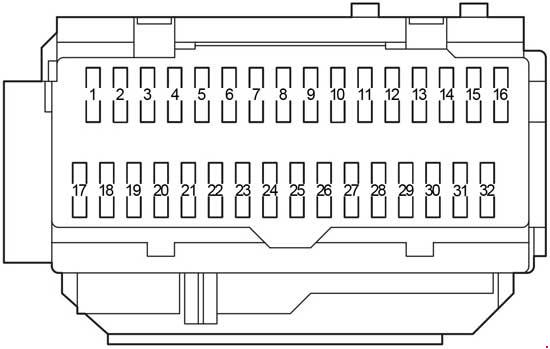

Poistková skrinka v priestore pre cestujúcich
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Elektrické okno vzadu vpravo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Elektrické okno vzadu vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Predné hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Palubný diagnostický systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Elektrické okno;
Systém pamäte polohy sedenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Brzdové svetlá;
Vysoké brzdové svetlo; Systém kontroly uzamknutia prevodovky; Systém viacbodového vstrekovania / sekvenčný systém viacbodového vstrekovania; Antiblokovací systém; Systém kontroly stability vozidla; Systém kontroly trakcie; Systém asistencie pri brzdení. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Systém pamäte polohy sedenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Systém štartovania;
Systém viacbodového vstrekovania/sekvenčný. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 25 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 25 | Hlavné telo ECU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Elektrická strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Zadné svetlá;
Osvetlenie evidenčného čísla; Svetlá na polohe; Predné hmlové svetlá; Automatický systém vyrovnávania svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Havarijné svetlá;
Systém klimatizácie; Audio systém; Hodiny; Osvetlenie odkladacej schránky; Osvetlenie prístrojovej dosky; Ovládacie spínače; Navigačný systém; Automatická prevodovka; Elektrická zadná roleta. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Hlavná jednotka ECU;
Elektrická strecha; Elektrické chladiace ventilátory; Stierače a umývače čelného skla; Multifunkčný displej; Hodiny; Senzor parkovacej asistencie Toyota; Systém zapamätania polohy sedenia; Automatické proti oslneniu v zrkadle; Systém nabíjania; Systém kontroly stability vozidla; Inteligentný prístupový a štartovací systém; Systém sledovania zadného výhľadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 7,5 | Systém proti zablokovaniu;
Systém kontroly stability vozidla; Systém kontroly trakcie; Systém asistencie pri brzdení; Systém kontroly blokovania prevodovky; Tempomat; Automatická prevodovka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Systém klimatizácie;
Odmlžovač zadného okna. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Stierače a umývače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Havarijné svetlá;
Svetlá na cúvanie; Systém nabíjania; Navigačný systém; Elektrická zadná roleta. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 25 | Stierače a umývače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 7,5 | Automatický systém vyrovnávania svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Modul zapojenia prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Systém viacbodového/sekvenciálneho vstrekovania;
Systém štartovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Systém viacbodového / sekvenčného vstrekovania;
Systém airbagov SRS; Inteligentný prístupový a štartovací systém; Systém blokovania volantu; Brzdové svetlá; Systém elektronickej kontroly škrtacej klapky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 7,5 | Ukazovatele a meradlá;
Multifunkčný displej; Hodiny. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 7,5 | Hodiny;
Hlavná jednotka ECU; Systém kontroly blokovania prevodovky; Externé zrkadlá; Inteligentný prístupový a štartovací systém; Multifunkčný displej. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 20 | Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 20 | Napájací zdroj | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 7,5 | Audio systém;
Navigačný systém. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Odmlžovače vonkajších zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Elektrické sedadlá, systém pamäte polohy riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Elektrické okná, systém pamäte polohy riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Napájanie okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Zapaľovanie (IG1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
