Toyota Land Cruiser 80/J80 (1990-1997) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Land Cruiser 80 (J80) (1990–1997), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Schéma poistiek a relé – Toyota Land Cruiser 80/J80

Týka sa vozidiel vyrobených v rokoch:

1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.



Poistka 1 v poistkovej skrinke prístrojovej dosky je zodpovedná za zapaľovač cigariet (zásuvky napájania).

Poistková skrinka v kabíne

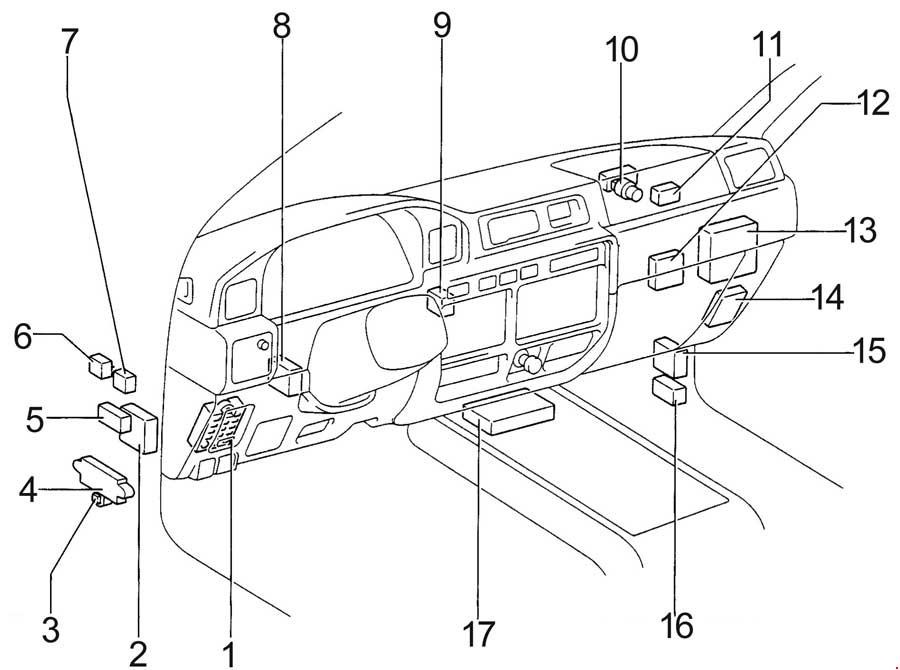

Poloha

Popis

1. Poistková skrinka
2. ABS ECU
3. Relé otvorenia obvodu
4. Poistková skrinka relé
5. Relé kontroly centrálneho zamykania diferenciálu
6. Relé upozornenia na bezpečnostné pásy
7. Relé kontroly svetla
8. ECU tempomatu
9. Zosilňovač klimatizačného systému
10. Teplota chladiacej kvapaliny motora, Prerušiť relé
11. Relé kontroly rýchlosti ventilátora
12. Amplifikátor klimatizácie
13. Modul kontroly motora
14. Amplifikátor stereo
15. ECU zamykania diferenciálu
16. Relé svetla valca kľúča zapaľovania
17. Skupina senzora airbagu

Nachádza sa za panelom prístrojovej dosky na strane vodiča.

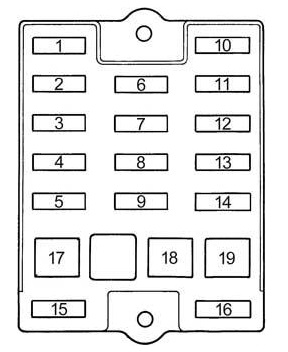

Číslo	Amperáže [A]	Popis
1	15A	Zapaľovač cigariet; Elektrické spätné zrkadlá; Digitálny displej hodín; Rádio; Kazetový prehrávač; Napájacia anténa; Automatická blokácia prevodovky; Systém airbagov SRS.
2	15A	Zadné svetlá; Osvetlenie evidenčnej značky; Svetlá na polohe a bočné smerovky vpredu; Osvetlenie prístrojovej dosky; Hodiny; Osvetlenie odkladacej schránky.
3	15A	Palubný diagnostický systém
4	10 A	Brzdové svetlá; Systém viacbodového/sekvenciálneho vstrekovania; Deaktivácia tempomatu; Automatická blokácia prevodovky.
5	20A	Ohrievač zadného okna
6	20A	Stierače a umývač čelného skla; Stierač a umývač zadného okna.
7	10 A	Odometer a ukazovatele; Ukazovatele pripomienky na servis a zvukové signály (okrem kontroliek vybitej batérie a otvorených dverí); Havarijné svetlá.
8	7,5A	Zapnite svetlá signalizácie
9	15A	Systém tempomatu
10	10 A	Systém airbagov SRS
11	20A	Systém klimatizácie
12	7,5A	Systém viacbodového/sekvenciálneho vstrekovania; Systém kontroly emisií; Systém airbagov SRS.
13	10 A	Systém klimatizácie
14	30A	Systém blokovania diferenciálu
15	–	Nepoužíva sa
16	–	Nepoužíva sa
17	–	Nepoužíva sa
18	40A	Systém klimatizácie
19	30A	Elektrické okná; Systém elektrických zámkov; Elektricky otvárateľná strecha.



Poistková skrinka

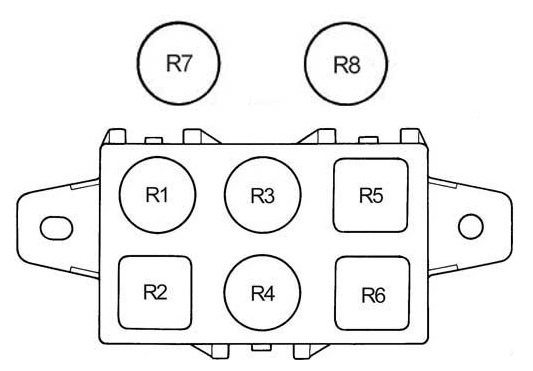

Číslo	Relé
R1	Odmrazovač
R2	Kúrenie
R3	Výkonové relé
R4	Zadné svetlá
R5	Smerovky
R6	Nepoužíva sa
R7	Chladiaci ventilátor
R8	Ventilátor – vysoká rýchlosť

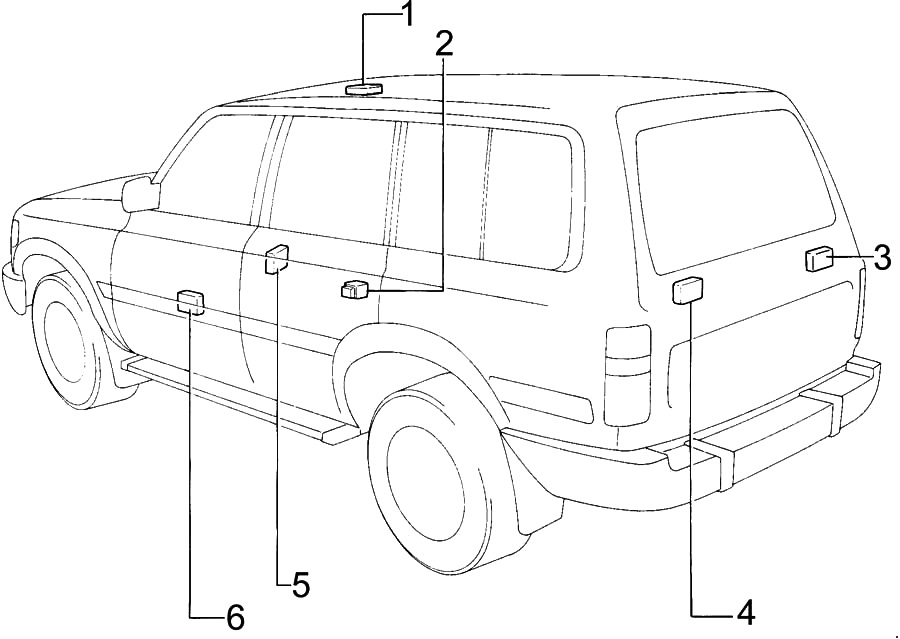

Dodatočné prvky

Popis

1. Relé ovládania strešného okna
2. Relé zadného ohrievača
3. Zosilňovač basov
4. Relé zadného stierača
5. Riadiaca jednotka uzamknutia prevodovky
6. Relé ovládania zámku dverí.

Poistková skrinka v motorovom priestore

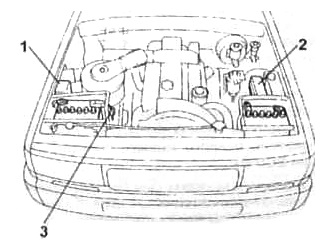

Poloha

Popis

1. Pripojovacia skrinka
2. poistková skrinka a relé
3. Vložka poistky s vysokým výkonom

Poistková skrinka sa nachádza blízko batérie.

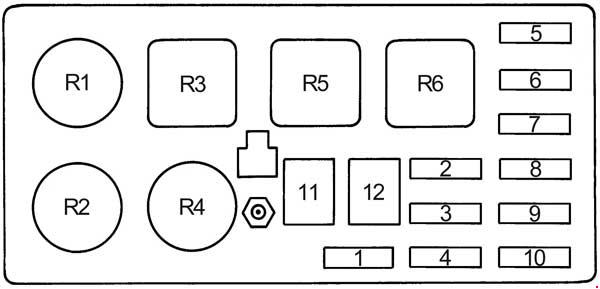

Číslo	Amperáže [A]	Popis
1	–	Nepoužíva sa
2	7,5A	Systém nabíjania; Kontrolka vybitia batérie.
3	15A	Systém viacbodového/sekvenciálneho vstrekovania
4	20A	Obvod nie je prítomný
5	15A	Pravé svetlomety
6	15A	Ľavé svetlomety
7	–	Nepoužíva sa
8	–	Nepoužíva sa
9	15A	Havarijné svetlá, klaksón

10	10 A	Vnútorné osvetlenie; Osobné osvetlenie; Osvetlenie batožinového priestoru; Kontrolka spínača zapalovania; Kontrolka varovania otvorených dverí; Hodiny; Rádio; Kazetový prehrávač; Anténa napájania; Osvetlenie na privítanie.
11	50A	Všetky prvky v obvodoch “CIG”, “WIPER”, “GAUGE”, “TURN”, “ECU-IG”, “REAR-HTR”, “IGN”, “DIFF” a “FL POWER”
12	60A	Systém prevencie zablokovania kolies
Relé
R1		Hlavné EFI
R2		Klakson
R3		Nepoužíva sa
R4		Nepoužíva sa
R5		Svetlomet
R6		Nepoužíva sa

O Toyota Land Cruiser 80/J80 (1990-1997)

Toyota Land Cruiser 80, známa aj ako J80, je legendárne terénne vozidlo vyrábané v rokoch 1990 až 1997. Tento model je obľúbený pre svoju robustnosť, spoľahlivosť a schopnosť zvládať náročný terén. Land Cruiser 80 bol dostupný s rôznymi motormi, vrátane benzínových a dieselových variantov. Medzi najznámejšie patrí 4.2-litrový dieselový motor 1HD-T a 4.5-litrový benzínový motor 1FZ-FE. Vozidlo je vybavené pohonom všetkých štyroch kolies, čo z neho robí ideálneho spoločníka na off-road dobrodružstvá. Interiér je priestranný a pohodlný, čo zaisťuje komfort aj na dlhých cestách.

Schéma poistkovej skrinky Toyota Land Cruiser 80/J80

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Land Cruiser 80/J80, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod prístrojovou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii.
