Toyota Land Cruiser Prado (J90) (1996-2002) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Land Cruiser Prado (J90) (1996–2002), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistka.

Schéma poistiek a relé – Toyota Land Cruiser Prado (J90)

Týka sa nových vozidiel v rokoch:

1996, 1997, 1998, 1999, 2000, 2001, 2002.

Kabína

Riadenie vľavo

1. Relé integrácie
2. Poistková skrinka
3. ECU tempomatu
4. Relé výberu palivového čerpadla (5VZ-FE s prídavným palivovým nádržou)
5. Centrum J/B
6. Zosilňovač transpondérovej kľúče (Európa)
7. Počítač s transpondérovou kľúčom (Európa)
8. Relé ovládania automatickej antény
9. ECU emisií (3RZ-F)
   Časovač vykurovania (1KZ-T, 3L)
10. ECU ABS
11. ECU motora (M/T)
    Motor a ECU ECT (A/T) (5VZ-FE, 3RZ-FE, 1KZ-TE)
12. Poistková skrinka relé
13. Zosilňovač klimatizácie
14. Senzor oneskorenia ABS
15. Senzorová skupina airbagu
16. Relé denného svietenia
17. Relé otvorenia obvodu



Riadenie vpravo

1. ECU ABS
2. Zosilňovač transpondérovej kľúče (Austrália, Európa)
3. Poistková skrinka
4. Relé integrácie
5. Relé otvorenia obvodu
6. Relé výberu palivového čerpadla (5VZ-FE, 3RZ-FE s prídavným palivovým nádržou)
7. Senzor oneskorenia ABS
8. Senzorová skupina airbagu
9. ECU ECU (3RZ-F)
   Časovač vykurovania (3L)
10. Zosilňovač klimatizácie
11. ECU tempomatu
12. Poistková skrinka relé
13. ECU motora (M/T)
    Motor a ECU ECT (A/T) (5VZ-FE, 3RZ-FE, 1KZ-TE)
14. Relé ovládania automatickej antény
15. Počítač transpondérovej kľúče (Austrália, Európa)
16. Centrum J/B



5 dverí

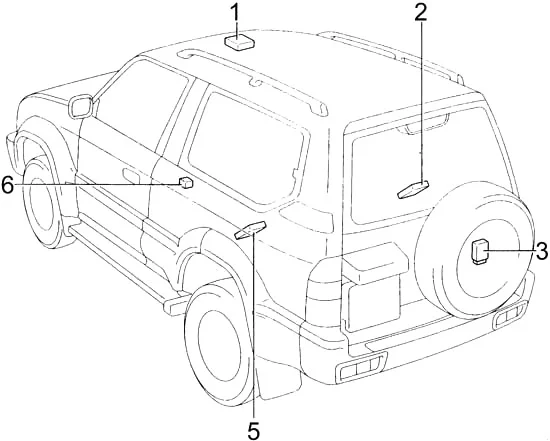

3 dvere

1. Relé ovládania otváracej strechy
2. Bezdrôtový ovládač zámku dverí (GCC)
3. Relé zadného stierača
4. Relé zadnej klimatizácie
5. ECU ovládania 4WD
6. Relé zadného vykurovania

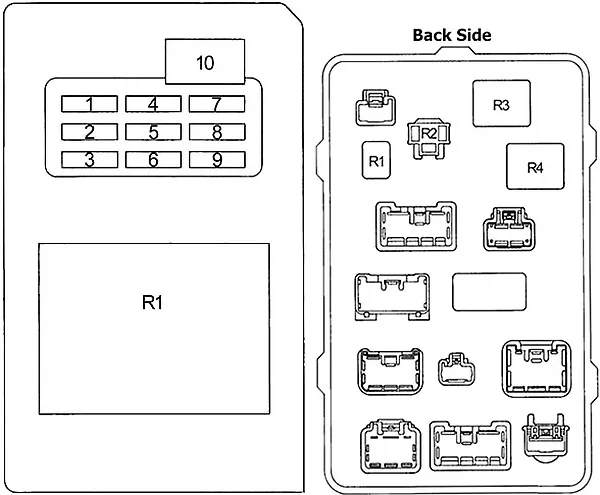

Poistková skrinka v kabíne

Panel poistiek sa nachádza za krytom prístrojovej dosky na strane vodiča.

Schéma (Typ 1)

Číslo	Amperáže	Popis
1	15	Vykurovanie sedadiel
2	15	Zapaľovač, anténa, rádio a prehrávač, skupina senzora airbag, spínač diaľkového ovládania zrkadiel
3	15	Hmlový svetlomet, ECU ABS, ECU bezdrôtového zámku
4	20	Kontrolér 4WD
5	10	Smerovky a výstražné svetlo
6	10	Kombinovaný ukazovateľ, svetlo cúvania, alternátor, relé zadného vykurovania, kontrolka ABS, kontrolka tempomatu, ukazovateľ príslušenstva, kontrolér 4WD, spínač polohy „P“, ukazovateľ nádrže na palivo, relé výkonu, relé odmrazovača, spínač odmrazovača zadného okna, kontrolka bezpečnostného pásu, svetlo na privítanie v dverách, spínač štartovania v neutrálnej polohe
7	15	Anténa, ECU ABS, ECU tempomatu, spínač ovládania a riadenia navijaka, spínač vykurovania zrkadiel, relé vykurovania zrkadiel
8	20	Stierač a umývač predného skla, stierač a umývač zadného skla
9	7,5	Skupina senzora airbag, relé EFI, kontrolka nabíjania, počítač s transpondérovým kľúčom, systém viacbodového/sekvenčného vstrekovania, časovač vykurovania, karburátor (3RZ-F)
10	30	Napájanie sedadiel, relé integrácie (zámok dverí), elektrické okná, elektricky otvárateľná strecha
Relé
R1	Relé integrácie
Relé (zadné)
R1	Klaksón
R2	Zapni smerovku
R3	Relé výkonu
R4	Odmrazovač

Schéma (Typ 2)

Číslo	Amperáže [A]	Popis
1	15	Zapaľovač, rádio a prehrávač, hodiny, systém klimatizácie, skupina senzora airbag, spínač diaľkového ovládania zrkadiel, pás bezpečnosti
2	10	Skupina senzora airbag, relé EFI, kontrolka nabíjania, počítač s transpondérovým kľúčom, systém viacbodového/sekvenciálneho vstrekovania, časovač kúrenia
3	10	Hodiny
4	10	Kombinovaný počítadlo, svetlo cúvania, alternátor, relé zadného kúrenia, kontrolka ABS, kontrolka tempomatu, počítadlo príslušenstva, kontrolór 4WD, spínač polohy “P”, indikátor nádrže na palivo, relé výkonu, relé odmrazovača, spínač odmrazovača zadného okna, kontrolka pásu bezpečnosti, svetlo na privítanie vo dverách, spínač štartovania v neutrálnom postavení
5	15	Kúrenie sedadiel
6	15	Havarijné svetlá, klaksón
7	20	Kontrolór 4WD
8	15	Zadný svetlomet proti hmle, tempomat, ECU bezdrôtového zámku
9	5	Systém štartovania
10	20	Stierač a umývač predného skla, stierač a umývač zadného skla
11	15	Brzdové svetlá, brzdové svetlo namontované hore, systém kontroly blokovania prevodovky, systém proti blokovaniu;
12	15	Systém proti blokovaniu, tempomat
13	15	Odmrazovač zadného okna
14	10	Zadné svetlo, osvetlenie evidenčného čísla, kontrola úrovne lúča svetlometov, osvetlenie stropu vo dverách, osvetlenie počítadla, osvetlenie prístrojovej dosky a spínačov, relé denných svetiel
15	30	Napájanie sedadiel, relé integrácie (zámok dverí), elektrické okná, elektricky otvárateľná strecha



Poistková skrinka

Číslo	Relé
R1	5VZ-FE, 3RZ-FE s prídavným nádržou na palivo: Pompa paliva pomocná nútená
1KZ-TE: Ventil pre preťaženie
R2	–

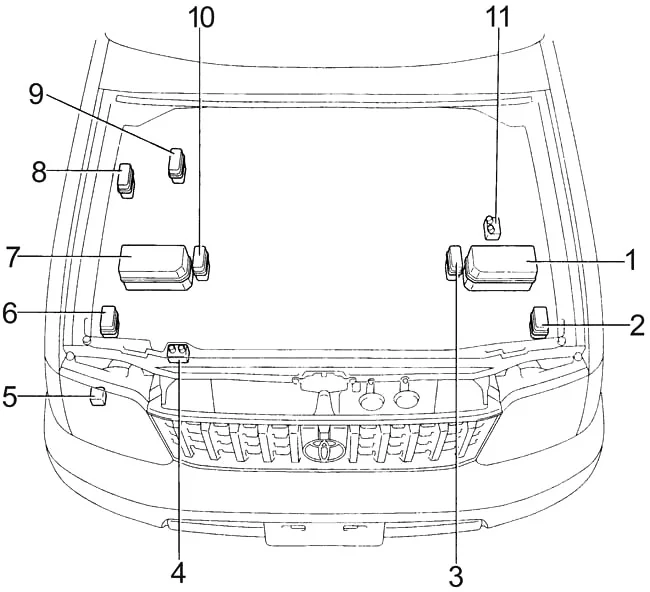

Motorový priestor

1. Poistková skrinka (benzín, LHD Diesel)
2. Poistková skrinka relé klimatizácie (benzín, LHD Diesel (klimatizácia dvojitá))
3. Dodatočná poistková skrinka relé (LHD Diesel)
4. Hlavné relé navijaka (Diesel)
5. Relé čistenia svetlometov
6. Poistková skrinka relé klimatizácie (RHD Diesel (klimatizácia dvojitá))
7. Poistková skrinka (Diesel RHD)
8. Relé ABS (ľavá strana)
9. Relé ABS (RHD)
10. Dodatočná poistková skrinka relé (RHD Diesel)
11. Hlavné relé navijaka (benzín)

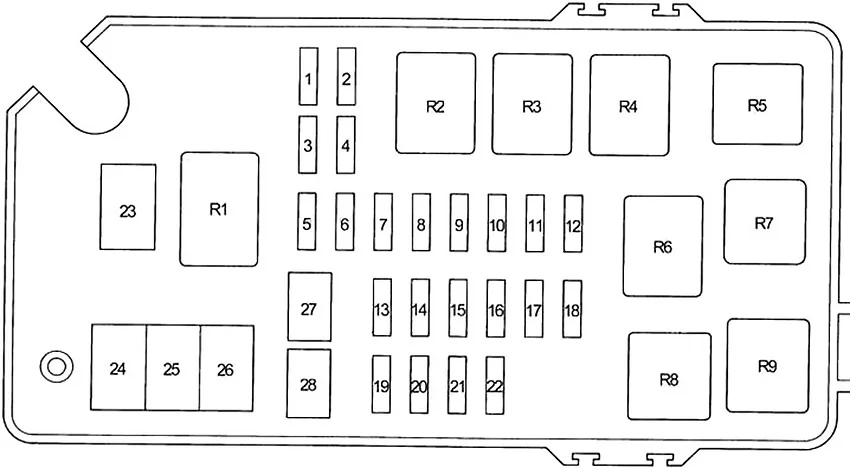

Schéma poistkovej skrinky v motorovom priestore

Číslo	Amperáž [A]	Popis
1	20	Elektrické zásuvky
2	20	Elektrické zásuvky
3	15	Hmlové svetlá
4	15	Ohrievače vonkajších zrkadiel
5	10	Zadné svetlo, osvetlenie evidenčného čísla, kontrola úrovne svetlometov, osvetlenie stropu vo dverách, osvetlenie prístrojov, osvetlenie palubnej dosky a spínačov, relé denných svetiel
	15	Systém proti zablokovaniu
	15	Systém klimatizácie
6	10	Systém klimatizácie
7	10	s DRL: Pravý svetlomet (tlmené svetlo)
8	10	s DRL: Ľavý svetlomet (tlmené svetlo)
9	10	Pravý svetlomet
10	s DRL: Pravý svetlomet (diaľkové svetlo)
10	10	Ľavý svetlomet
	10	s DRL: Ľavý svetlomet (diaľkové svetlo)
11	10	Ohrievač viskózy
12	7,5	Systém štartovania
13	20	Elektrický ventilátor chladenia
14	15	Ohrievač zadného okna
15	15	Brzdové svetlá, brzdové svetlo umiestnené hore, systém kontroly zablokovania prevodovky, systém proti zablokovaniu, systém kontroly stability vozidla;
16	10	Zadný ohrievač
	7,5	Systém palubnej diagnostiky
17	7,5	Systém nabíjania
18	20	Systém klimatizácie vzadu

19	10	Osvetlenie interiéru, osobné osvetlenie, osvetlenie batožinového priestoru, hodiny, audio systém, počítadlo kilometrov, anténa, kontrolka otvorených dverí, relé integrácie
20	15	Audio systém
21	15	Havarijné svetlá, klaksón
22	15	Systém viacbodového/sekvenciálneho vstrekovania
	15	1KZ-TE: Systém viacbodového/sekvenciálneho vstrekovania
23	60	Systém proti zablokovaniu
	100	Systém proti zablokovaniu, systém kontroly stability vozidla
24	60	Systém klimatizácie
25	80	Nafta: systém zapálenia motora
26	100	Relé zadných svetlometov, “PWR OUTLET (FR)”, “PWR OUTLET (RR)”, “DEFOG”, “STOP”, “ALT-S”, “AM1”, “ABS”
	80	1KZ-T, 3L: Relé zadných svetlometov, “PWR OUTLET (FR)”, “PWR OUTLET (RR)”, “DEFOG”, “STOP”, “ALT-S”, “AM1”
27	50	Kľúč na zapálenie, systém štartovania, relé stierača svetlometov, ohrievač paliva, “ECU-B”, “INDIKÁTOR” “POWER”
28	30	Kľúč na zapálenie, dióda (žhavič), zapaľovač, cievka zapálenia a rozdeľovač (karburátor), “IGN”
Relé
R1	Stmievač (LHD Európa)
R2	5VZ-FE, 3RZ-FE: EFI
	1KZ-TE: ECD
R3	Ohrievače vonkajších zrkadiel (MIR HTR)
R4	Ohrievač zadného okna (DEFOG)
R5	Napájacie zásuvky (PWR OUTLET)
R6	Zadné svetlá
R7	Motorček štartovania (benzín (ST))
R8	Svetlomet (HEAD)
R9	Ohrievač

Poistková skrinka relé klimatizácie (klimatizácia dvojitá)

Číslo	Relé
R1	Spojka kompresora klimatizácie (MG CLT)
R2	Elektrický chladiaci ventilátor (CDS FAN)

Poistková skrinka relé (Diesel)

Číslo	Relé
R1	Motor štartovania (ST)
R2	Systém osvetlenia (SUB GLW)

Poistková skrinka ABS

Číslo	Poistka	Amperáž [A]	Popis
1	ABS	60	Systém proti zablokovaniu
2	ABS	40	Systém proti zablokovaniu
Relé
R1	Systém kontroly trakcie (TRC)
R2	Systém proti zablokovaniu (ABS MTR)
R3	Systém proti zablokovaniu (ABS SOL)

O Toyota Land Cruiser Prado (J90) (1996-2002)

Toyota Land Cruiser Prado (J90) je robustné a spoľahlivé SUV, ktoré sa vyrábalo v rokoch 1996 až 2002. Tento model je známy svojou schopnosťou zvládať náročný terén a ponúka komfortnú jazdu aj na dlhých cestách. Land Cruiser Prado J90 bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytovali dostatočný výkon a efektívnosť. Interiér vozidla je priestranný a pohodlný, čo ho robí ideálnym pre rodinné výlety alebo dobrodružstvá mimo ciest. Vďaka svojej odolnej konštrukcii a spoľahlivým technológiám je tento model stále obľúbený medzi fanúšikmi off-road jazdy.

Schéma poistkovej skrinky Toyota Land Cruiser Prado (J90)

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Land Cruiser Prado (J90), ktorá je nevyhnutná pre správnu údržbu elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod prístrojovou doskou na strane vodiča, a druhá môže byť umiestnená v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vášho vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
