Toyota Land Cruiser Prado (J120) (2002-2009) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Land Cruiser Prado (J120) (2002–2009), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Schéma poistiek a relé – Toyota Land Cruiser Prado (J120)

Vzťahuje sa na nové vozidlá v rokoch:

2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Kabína

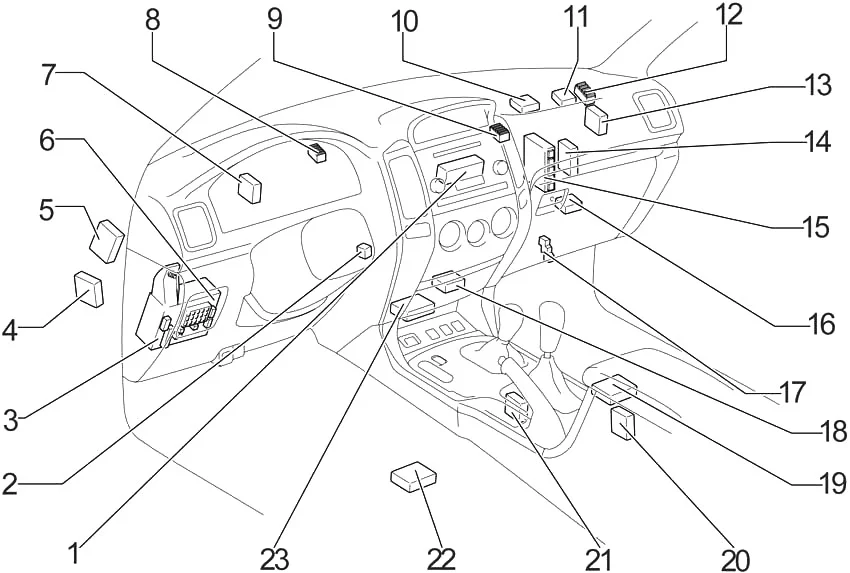

Riadenie vľavo

1. Jednotka riadenia klimatizácie (automatická klimatizácia (bez navigačného systému))
2. Zosilňovač kľúča transponder
3. Poistková skrinka
4. ECU riadenia odpruženia
5. ECU riadenia trakcie (s VSC A/T)
6. ECU karosérie
7. ECU proti krádeži
8. J/B №1
9. J/B №2
10. Zosilňovač lepiacej rezistencie
11. Počítač s kľúčom transponder
12. J/B №3
13. ECU riadenia trakcie (s VSC M/T)
14. ECU klimatizácie (automatická klimatizácia (s navigačným systémom))
    Zosilňovač klimatizácie (manuálna klimatizácia)
15. Motor a ECU ECT (A/T)
    Motor ECU (M/T)
16. Centrum Diferenciál Blok
    blok ECU diferenciálu zadného ECU Blok riadenia ECU
17. Poistková skrinka relé
18. ECU brány
19. ECU navigácie
20. Zosilňovač Cool Box
21. ECU riadenia blokovania prevodovky
22. Zosilňovač stereo komponent
23. Jednotka senzora airbagu

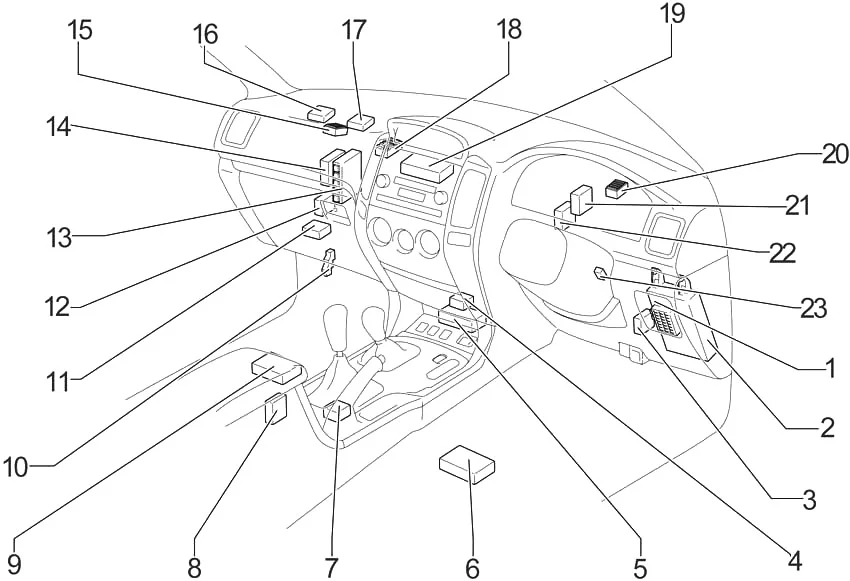

Riadenie vpravo

1. ECU karosérie
2. Poistková skrinka
3. ECU riadenia trakcie (s VSC)
4. ECU brány
5. Jednotka senzora airbagu
6. ECU navigácie
7. ECU riadenia blokovania prevodovky
8. Zosilňovač Cool Box
9. Zosilňovač stereo komponent
10. Poistková skrinka relé
11. Centrum Diferenciál Blok
    blok ECU diferenciálu zadného ECU Blok riadenia ECU
12. ECU riadenia odpruženia
13. Motor a ECU ECT (A/T)
    Motor ECU (M/T)
14. ECU klimatizácie (automatická klimatizácia (s navigačným systémom))
    Zosilňovač klimatizácie (manuálna klimatizácia)
15. J/B №3
16. Počítač s kľúčom transponder
17. Zosilňovač lepiacej rezistencie
18. J/B №2
19. Jednotka riadenia klimatizácie (automatická klimatizácia (bez navigačného systému))
20. J/B №
21. ECU proti krádeži
22. Relé riadenia dvojitého zamykania dverí
23. Zosilňovač kľúča transponder

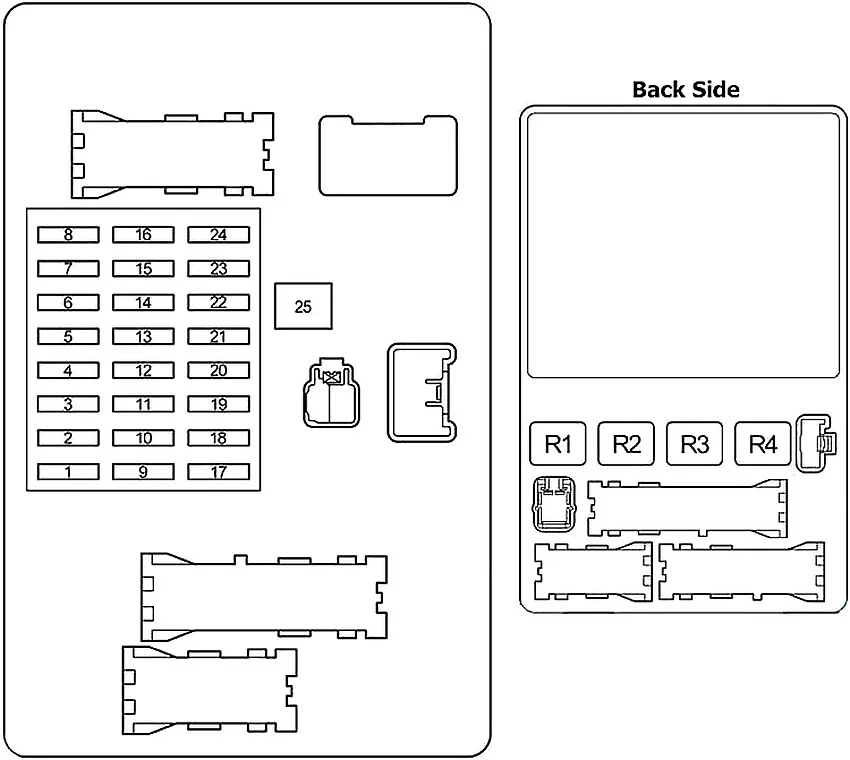

Schéma poistkovej skrinky v kabíne

Panel poistiek sa nachádza za krytom prístrojovej dosky na strane vodiča.

Číslo	Amperi [A]	Popis
1	10	Čerpadlo paliva riadené elektronicky, systém viacbodového/sekvenčného vstrekovania paliva, systém proti zablokovaniu, aktívny systém kontroly trakcie, systém kontroly stability vozidla
2	10	Airbag SRS
3	7,5	Ukazovatele a meradlá
4	7,5	Systém viacbodového/sekvenčného vstrekovania paliva
5	30	Stierače a umývače čelného skla
6	20	Systém elektronicky modulovanej odpruženia Toyota
7	20	Systém uzamykania zadného diferenciálu, systém centrálneho uzamykania diferenciálu
8	15	Stierač zadného okna
9	–	–
10	30	LHD: Výkon sedadla vodiča
	30	RHD: Výkon predného sedadla pasažiera
11	30	LHD: Výkon predného sedadla pasažiera
	30	RHD: Výkon sedadla vodiča
12	15	Elektrické zásuvky
13	10	Klimatizácia, chladnička
14	15	Umývač zadného okna

15	10	Systém kontroly blokovania prevodovky, elektrické okná, systém proti zablokovaniu, aktívny systém kontroly trakcie, systém kontroly stability vozidla, systém klimatizácie, elektricky otvárateľná strecha, zásuvky napájania
16	10	Systém proti zablokovaniu, aktívny systém kontroly trakcie, systém kontroly stability vozidla, systém klimatizácie, systém nabíjania, odmrazovač zadného okna, svetlá cúvania, smerovky, výstražné svetlá
17	7,5	Čerpadlo paliva riadené elektronicky
18	20	Elektrické okno predného spolujazdca
19	20	LHD: elektrické okno zadného spolujazdca
	20	RHD: elektrické okno zadného spolujazdca
20	20	LHD: elektrické okno zadného spolujazdca
	20	RHD: elektrické okno zadného spolujazdca
21	10	Osvetlenie prístrojového panela
22	10	Zadné svetlá, osvetlenie evidenčného čísla, parkovacie svetlá
23	7,5	Automatická prevodovka riadená elektronicky, elektrické zásuvky, vonkajšie spätné zrkadlá, audio systém
24	10	Zapaľovač
25	30	Elektrické okná, elektricky otvárateľná strecha
Relé
R1	Klakson
R2	Zadné svetlá
R3	Napájacie relé
R4	Príslušenstvo (ACC SKT)

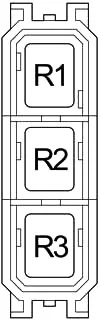

Poistková skrinka

Číslo	Relé
R1	Relé panela
R2	Svetlá cúvania (BK/UP LP)
R3	Ohrievače zrkadiel spätného pohľadu (MIR HTR)

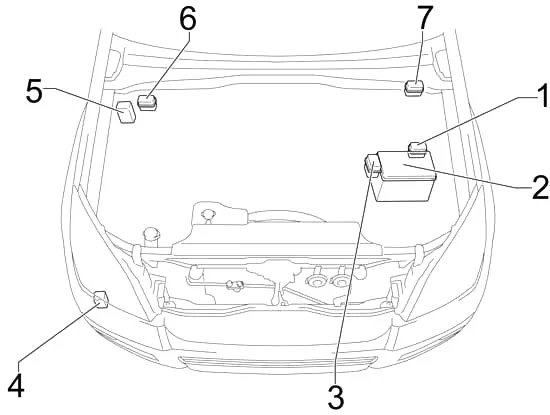

Komora motora

1. Poistková skrinka №1
2. Poistková skrinka
3. Poistková skrinka №2
4. Relé čistenia svetlometov
5. Riadiaca jednotka kontroly trakcie s aktorom (bez VSC)
6. Poistková skrinka №3 (LHD)
7. Poistková skrinka №3 (RHD)

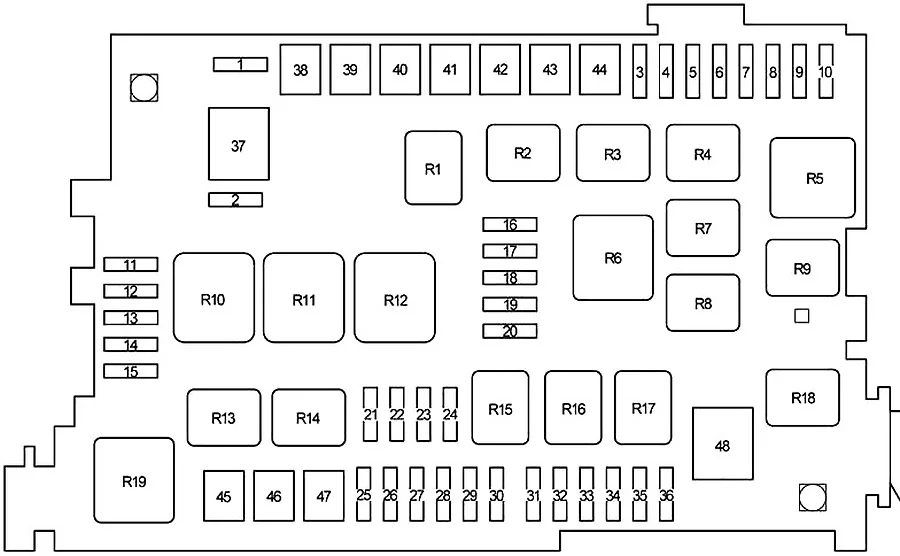

Schéma poistkovej skrinky v komore motora

Číslo	Amperi [A]	Popis
1	10	Poistka rezervy
2	15	Poistka rezervy
3	20	Elektrický chladiaci ventilátor
4	30	Zadný chladiaci systém
5	10	Ohrievače vonkajších zrkadiel
6	10	Brzdové svetlá, vysoké brzdové svetlo, systém kontroly blokovania prevodovky, systém proti zablokovaniu, aktívny systém kontroly trakcie, systém kontroly stability vozidla, zadné pneumatické odpruženie s reguláciou výšky
7	–	–
8	15	Predné hmlové svetlá
9	7,5	Ohrievač viskózy
10	7,5	Palubný diagnostický systém
11	10	Pravý svetlomet (tlmené svetlá)
12	10	Ľavý svetlomet (tlmené svetlá)
13	10	Pravý svetlomet (diaľkové svetlá)
14	10	Ľavý svetlomet (diaľkové svetlá)
15	10	Senzor O2 a merací prístroj prúdu vzduchu
16	7,5	Systém klimatizácie
17	30	Ohrievač zadného skla
18	10	Zadný pneumatický systém odpruženia s reguláciou výšky
19	20	Ohrievač paliva
20	20	Ohrievanie sedadiel
21	10	Vnútorné osvetlenie, osobné osvetlenie, systém bezdrôtového diaľkového ovládania, svetlo spínača zapaľovania, osvetlenie stropu v dverách
22	20	Audio systém
23	10	Systém proti zablokovaniu, aktívny systém kontroly trakcie, systém kontroly stability vozidla, systém klimatizácie, chladnička, elektrické okná
24	10	Multiplexový komunikačný systém
25	–	Krátka pineta
26	7,5	Systém nabíjania
27	–	–
28	10	Klaksón
29	15	Senzor A/F
	15	1KD-FTV: čerpadlo paliva
30	15	Smerovky, výstražné svetlá
31	10	Systém viacbodového/sekvenciálneho vstrekovania paliva
32	20	Elektronicky riadené čerpadlo paliva, čerpadlo paliva, systém viacbodového/sekvenciálneho vstrekovania paliva
	25	1KD-FTV: Elektronicky riadené čerpadlo paliva, čerpadlo paliva, systém viacbodového/sekvenciálneho vstrekovania paliva
33	20	Elektrické okno vodiča

34	25	Systém centrálneho zamykania dverí napájaný
35	–	–
36	30	Audio systém
37	120	bez PTC: Relé odmrazovania, relé zapnutia, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, Poistky “AIRSUS”, “RR A/C” a “STOP”
	140	s PTC: Relé odmrazovania, relé zapnutia, “HEATER”, “CDS FAN”, “AM1”, “J/B”, “VISCUS”, “OBD”, “MIR HEATER”, “STOP”, “FR FOG”, Poistky “PTC-1”, “PTC-2”, “PTC-3”, “AIRSUS”, “RR A/C” a “STOP”
38	50	Systém klimatizácie
39	50	Pneumatické zadné odpruženie s reguláciou výšky
40	50	Všetky komponenty v “ACC”, “CIG”, “IG1”, “IG1 №2”, “ECU−IG”, “FR WIP-WSH”, “RR WIP”, “RR WSH”, “DIFF”, “TEMS poistky ” a “STA”
41	40	Viskózny ohrievač
42	50	Všetky prvky v “PWR OUTLET”, “P FR P/W”, “P RR P/W”, “D RR P/W”, “DP/ SEAT ”, “PP/ SEAT ”, “POWER”, “TAIL poistky ” a “PANEL”
43	40	Viskózny ohrievač
44	40	Viskózny ohrievač
45	40	Systém proti zablokovaniu, aktívny systém kontroly trakcie, systém kontroly stability vozidla
46	30	Systém štartovania, poistky “IGN”, “INDICATORE” a “SRS”
47	30	bez systému kontroly stability vozidla: Systém proti zablokovaniu,
	50	s systémom kontroly stability vozidla: Systém proti zablokovaniu, aktívny systém kontroly trakcie, systém kontroly stability vozidla
48	80	Systém predohrevu motora
Relé
R1	Elektrický chladiaci ventilátor (CDS FAN)
R2	Príslušenstvo (ACC CUT)
R3	Hmlové svetlá
R4	Štartovanie (STA)
R5	Zapaľovanie (IG)
R6	Ohrievač
R7	Spojka kompresora klimatizácie (MG CLT)
R8	–
R9	Odmrazovač zadného okna (DEFOG)
R10	Systém proti zablokovaniu (ABS MTR)
R11	TRC MTR
R12	Systém proti zablokovaniu (ABS SOL)
R13	Systém kontroly klesania (DAC)
R14	Relé otvorenia obvodu (C/OPN) alebo EDU
R15	–
R16	EFI
R17	Senzor pomeru vzduch/benzin (A/F HEATER)
R18	Čerpadlo paliva
R19	Svetlomet (HEAD)

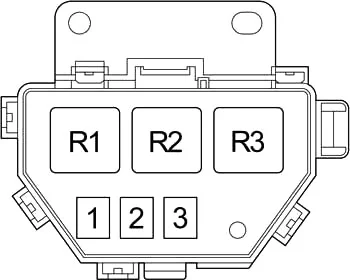

Poistková skrinka №1

Číslo	Relé
R1	Štartovanie (STA)
R2	Systém zapaľovania (GLOW)

Poistková skrinka №2

Číslo	Relé
R1	Pneumatické odpruženie (AIR SUS)
R2	Stmívač (s denným svetlom)

Poistková skrinka №3

Číslo	Relé
R1	PTC č. 1
R2	PTC č. 2
R3	PTC č. 3

O Toyota Land Cruiser Prado (J120) (2002-2009)

Toyota Land Cruiser Prado (J120) je obľúbený model SUV, ktorý bol vyrábaný v rokoch 2002 až 2009. Tento model je známy svojou robustnosťou, spoľahlivosťou a schopnosťou zvládnuť aj náročnejší terén. Land Cruiser Prado (J120) ponúka rôzne možnosti motorizácie, vrátane benzínových a naftových motorov, ktoré poskytujú dostatočný výkon pre jazdu v meste aj mimo neho. Interiér vozidla je priestranný a pohodlný, čo z neho robí ideálnu voľbu pre rodiny alebo dlhšie cesty. Vozidlo je vybavené modernými technológiami a bezpečnostnými prvkami, ktoré zvyšujú komfort a bezpečnosť jazdy.

Schéma poistkovej skrinky Toyota Land Cruiser Prado (J120)

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Land Cruiser Prado (J120), ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sú poistkové skrinky typicky umiestnené pod kapotou a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkčnosti elektrických systémov vozidla.
