Toyota Highlander XU40 (2007-2013) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Highlander XU40 (2007–2013), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

Toyota Highlander XU40 (2007-2008) – schéma poistky

Rok výroby: 2007, 2008.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Highlander XU40 (2007-2008) je poistka 6 v schéme poistiek.

Motorový priestor

Typ A (blok poistiek na zadnej strane krytu)

Typ A (blok poistiek na zadnej strane krytu)
Toyota Highlander – poistky – motorový priestor (typ A – schéma poistiek na zadnej strane krytu)

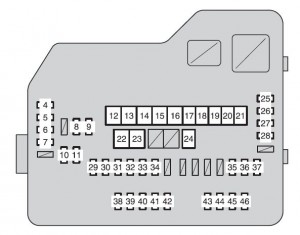

Typ A (blok poistiek)

Typ A (blok poistiek)

Toyota Highlander – poistky – motorový priestor (typ A – schéma poistiek)
Poistka Amp [A] Popis
1 SPARE 7,5 Poistka rezervy
2 SPARE 15 Poistka rezervy
3 SPARE 25 Poistka rezervy
4 DEF RLY 10 Odparovač zadného okna
5 MIR HTR 20 MIR HTR (15 A)
6 P/OUT 20 Vývod napájania
7 DOOR 1 25 Multiplexový komunikačný systém
8 EFI NO.2 10 Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém.
9 EFI NO.3 10 Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém.
10 INJ NO.1 15 Systém štartovania
11 INJ NO.2 10 Systém štartovania
12 HTR 50 Systém klimatizácie
13 VSC NO.1 50 Pokročilý systém kontroly stability vozidla
14 FAN MAIN 50 Elektrický chladiaci ventilátor
15 VSC NO.2 30 Pokročilý systém kontroly stability vozidla
16 PTC NO.1 50 PTC ohrievač
17 PTC NO.2 30 PTC ohrievač
18 PTC NO.3 30 PTC ohrievač
19 RR CLR 40 Systém klimatizácie
20 RR DEF 30 Odparovač zadného okna
21 PBD 30 Napájanie zadných dverí
22 ALT 140 MIR HTR, P/OUT, DOOR 1,

HTR, RR DEF, FAN MAIN,

ABS NO.1, PTC NO.1, RR CLR,

PTC NO.2, PTC NO.3, ABS NO.2,

PBD
23 EPS 80 Servotvorba elektrická
24 ST 30 Systém štartovania
25 CRT 10 Systém zábavy na zadných sedadlách
26 RADIO1 158 Systém audio
27 ECU-B 10 Senzor riadenia;

Ukazovatele a meradlá;

Hodiny;

Systém klimatizácie;

Hlavná riadiaca jednotka karosérie;

Bezdrôtové diaľkové ovládanie;

Systém inteligentného kľúča;

Napájané zadné dvere;

Systém palubnej diagnostiky.
28 DOME 10 Osvetlenie na úrovni;

Osobné osvetlenie;

Vnútorné osvetlenie;

Ukazovatele a meradlá;

Žiarovka spínača motora;

Dodatočné osvetlenie dverí;

Napájané zadné dvere.
29 AMP 15 Systém audio
30 TOWING 30 Svetlá prívesu
31 IG2 25 WTR NR 1, WTR NR 2
32 STR LOCK 20 Systém blokovania riadenia
33 EFI MAIN 25 EFI NR 2, EFI NR 3
34 HAZ 15 Zapnite núdzové svetlá
35 G / H 10 Systém elektrického zamykania;

Systém multiplexovej komunikácie.
36 ALT-S 7,5 Systém nabíjania
37 AM2 7,5 Systém multiplexovej komunikácie
38 H-LP LH 15 Ľavý svetlomet (diaľkové svetlo)
39 H-LP RH 15 Pravý svetlomet (diaľkové svetlo)
40 H-LP LL 15 Ľavý svetlomet (tlmené svetlo)
41 H-LP RL 15 Pravý svetlomet (tlmené svetlo)
42 HORN 10 Klakson
43 EFI NO.1 10 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Systém inteligentného kľúča.
44 ETCS 10 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Systém elektronickej kontroly škrtacej klapky.
45 A / F 20 Senzor pomeru vzduch-palivo
46 S-HORN 7,5 Klakson

Typ B (ak je prítomný)

Typ B (ak je prítomný)

Toyota Highlander – poistky – motorový priestor (typ B)
Poistka Amp [A] Obvod
1 INV-W / P 15 Chýbajúci obvod
2 IGCT Č.2 7,5 Chýbajúci obvod
3 A / CD 10 Chýbajúci obvod

Pod prístrojovou doskou

Predná časť poistkovej skrinky

Predná časť poistkovej skrinky

Toyota Highlander – poistky – prístrojová doska (predná časť poistkovej skrinky)

Poistková skrinka

Poistková skrinka

Toyota Highlander – poistky – prístrojová doska (schéma poistiek)
Poistka Amp [A] Popis
1 P / SEAT 30 Elektrická stolička
2 POWER 30 Elektrické okná
3 RR DOOR RH 25 Elektrické okná
4 RR DOOR LH 25 Elektrické okná
5 FR FOG 15 Predné hmlové svetlá
6 OBD 7,5 Systém diagnostiky na palube
7 FR DEF 25 Ohrievač predného stierača
8 STOP 10 Brzdové svetlá;

Systém pokročilého riadenia stability vozidla.
9 DOOR NO.2 25 Elektrické okná
10 AM1 7,5 Systém štartovania
11 RR FOG 7,5 Chýbajúci obvod
12 FUEL OPN 7,5 Chýbajúci obvod
13 S/ROOF 30 Elektricky otvárateľná strecha
14 TAIL 15 Postranné svetlá;

Zadné svetlá;

Osvetlenie evidenčného čísla;

Predné hmlové svetlá;

Svetlá prívesu.
15 PANEL 7,5 Osvetlenie priestoru pre cestujúcich;

Havarijné svetlá;

Audio systém;

Odparovače zrkadiel spätného pohľadu;

Hodiny;

Systém zamykania dverí;

Vyhrievanie sedadiel;

Systém zábavy na zadných sedadlách;

Systém pokročilého riadenia stability vozidla;

Ovládanie osvetlenia prístrojovej dosky;

Spínač elektronickej prevodovky;

Automatická prevodovka;

Systém asistencie pri zjazde;

Spínače na volante.
16 ECU IG NO.1 10 Systém multiplexovej komunikácie;

Elektrická strecha;

Automatická prevodovka riadená elektronicky;

Elektrické zadné dvere;

Vyhrievanie sedadiel;

Systém upozornenia na tlak v pneumatikách;

Elektronický posilovač riadenia;

Automatická prevodovka.
17 ECU IG NO.2 7,5 Systém pokročilého riadenia stability vozidla
18 A/C NO.2 10 Systém klimatizácie
19 WASH 20 Stierače a umývače predného skla
20 S-HTR 20 Vyhrievanie sedadiel
21 GAUGE NO.1 10 Audio systém;

Odparovače zrkadiel spätného pohľadu;

Svetlá na cúvanie;

Systém nabíjania;

Havarijné svetlá;

Systém kontroly trakcie;

Ovládanie osvetlenia prístrojovej dosky;

Odparovač predného stierača.
22 FR WIP 30 Stierače a umývače predného skla
23 RR WIP 15 Stierač a umývač zadného skla
24 IGN 10 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Systém blokovania riadenia;

Systém proti zablokovaniu;

Systém inteligentného kľúča;

Systém airbag SRS.
25 GAUGE NO.2 7,5 Otáčkomer a meracie prístroje;

Monitor vzadu.
26 ECU-ACC 7,5 Elektrické zrkadlo;

Systém blokovania prevodovky;

Systém inteligentného kľúča.
27 ACC SOCK NO.1 10 Napájacia zásuvka
28 ACC SOCK NO.2 20 Napájacia zásuvka
29 RADIO NO.2 7,5 Audio systém;

Hodiny;

Systém zábavy na zadných sedadlách;

Systém nabíjania;

Interné osvetlenie;

Osobné osvetlenie.
30 MIR HTR 15 Odparovače zrkadla spätného pohľadu

Toyota Highlander XU40 (2009-2010) – schéma poistkovej skrinky

Rok výroby: 2009, 2010.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Highlander XU40 (2009-2010) je poistka 23 v poistkovej skrinke

Motorový priestor

Typ A (blok poistiek na zadnej strane krytu)

Typ A (blok poistiek na zadnej strane krytu)
Toyota Highlander – poistky – motorový priestor (typ A – poistková skrinka na zadnej strane krytu)

Typ A (blok poistiek)

Typ A (blok poistiek)

Toyota Highlander – poistky – motorový priestor (typ A – poistková skrinka)
Poistka Amp [A] Popis
1 SPARE 7,5 Poistka rezervy
2 SPARE 15 Poistka rezervy
3 SPARE 25 Poistka rezervy
4 DEF RLY 10 Odparovač zadného okna
5 MIR HTR 20 MIR HTR (15 A)
6 P/OUT 20 Zásuvka napájania
7 DOOR 1 25 Multiplexový komunikačný systém
8 EFI NO.2 10 Viacbodová injekcia;

Systém viacbodovej sekvenčnej injekcie.
9 EFI NO.3 10 Viacbodová injekcia;

Systém viacbodovej sekvenčnej injekcie.
10 INJ NO.1 15 Systém štartovania
11 INJ NO.2 10 Systém štartovania
12 HTR 50 Systém klimatizácie
13 VSC NO.1 50 Systém riadenia stability vozidla
14 FAN MAIN 50 Elektrický chladiaci ventilátor
15 VSC NO.2 30 Systém riadenia stability vozidla
16 PTC NO.1 50 PTC ohrievač
17 PTC NO.2 30 PTC ohrievač
18 PTC NO.3 30 PTC ohrievač
19 RR CLR 40 Systém klimatizácie
20 RR DEF 30 Odparovač zadného okna
21 PBD 30 Napájanie zadných dverí
22 ALT 140 MIR HTR, P/OUT, DOOR 1,

HTR, RR DEF, FAN MAIN,

ABS NO.1, PTC NO.1, RR CLR,

PTC NO.2, PTC NO.3, ABS NO.2,

PBD.
23 EPS 80 Servotvorba elektrická
24 ST 30 Systém štartovania
25 CRT 10 Systém zábavy na zadných sedadlách
26 RADIO1 158 Systém audio
27 ECU-B 10 Senzor riadenia;

Ukazovatele a meradlá;

Hodiny;

Systém klimatizácie;

Hlavná riadiaca jednotka karosérie;

Diaľkové ovládanie bezdrôtové;

Systém inteligentného kľúča;

Napájané zadné dvere;

Systém diagnostiky palubného počítača.
28 DOME 10 Osvetlenie na privítanie;

Osobné osvetlenie;

Vnútorné osvetlenie;

Ukazovatele a meradlá;

Osvetlenie spínača motora;

Prídavné osvetlenie dverí;

Napájané zadné dvere.
29 AMP 15 Systém audio
30 TOWING 30 Osvetlenie prívesu
31 IG2 25 WTR NR 1, WTR NR 2
32 STR LOCK 20 Systém blokovania riadenia
33 EFI MAIN 25 EFI NR 2, EFI NR 3
34 HAZ 15 Zapnite núdzové svetlá
35 G / H 10 Systém elektrického uzamykania;

Systém multiplexovej komunikácie.
36 ALT-S 7,5 Systém nabíjania
37 AM2 7,5 Systém multiplexovej komunikácie
38 H-LP LH 15 Ľavý svetlomet (diaľkové svetlo)
39 H-LP RH 15 Pravý svetlomet (diaľkové svetlo)
40 H-LP LL 15 Ľavý svetlomet (tlmené svetlo)
41 H-LP RL 15 Pravý svetlomet (tlmené svetlo)
42 HORN 10 Klaksón
43 EFI NO.1 10 Viacbodová injekcia;

Systém sekvenčnej viacbodovej injekcie;

Systém inteligentného kľúča.
44 ETCS 10 Viacbodová injekcia;

Systém sekvenčnej viacbodovej injekcie;

Systém elektronickej kontroly škrtacej klapky
45 A / F 20 Senzor pomeru vzduch-palivo
46 S-HORN 7,5 Klaksón

Typ B (ak je prítomný v’výbave)

Typ B (ak je prítomný v’výbave)

Toyota Highlander – poistky – motorový priestor (typ B)
Poistka Amp [A] Popis
1 INV-W / P 15 Chýbajúci obvod
2 IGCT NO.2 7,5 Chýbajúci obvod
3 A / CD 10 Chýbajúci obvod

Pod palubnou doskou

Predná časť poistkovej skrinky

Predná časť poistkovej skrinky

Toyota Highlander – poistky – palubná doska (poistková skrinka)

Poistková skrinka

Poistková skrinka

Toyota Highlander – poistky – palubná doska (predná časť poistkovej skrinky)
Poistka Amp [A] Popis
1 P / SEAT 30 Elektrické sedadlo
2 POWER 30 Elektrické okná
3 RR DOOR RH 25 Elektrické okná
4 RR DOOR LH 25 Elektrické okná
5 FR FOG 15 Predné hmlové svetlá
6 OBD 7,5 Systém diagnostiky na palube
7 FR DEF 25 Rozmrazovanie stierača predného okna
8 STOP 10 Brzdové svetlá;

Systém kontroly stability vozidla zlepšený.
9 DOOR NO.2 25 Elektrické okná
10 AM1 7,5 Systém štartovania
11 RR FOG 7,5 Chýbajúci obvod
12 A / C NO. 1 10 Systém klimatizácie
13 FUEL OPN 7,5 Chýbajúci obvod
14 S/ROOF 30 Elektrická strecha
15 TAIL 15 Svetlá na polohe;

Zadné svetlá;

Osvetlenie evidenčného čísla;

Predné hmlové svetlá;

Svetlá prívesu.
16 PANEL 7,5 Osvetlenie priestoru pre cestujúcich;

Havarijné svetlá;

Audio systém;

Odmlžovače zrkadiel spätného pohľadu;

Hodiny;

Systém zamykania dverí;

Vyhrievanie sedadiel;

Systém zábavy na zadných sedadlách;

Systém kontroly stability vozidla zlepšený;

Ovládanie osvetlenia prístrojovej dosky;

Elektronický spínač prevodovky;

Automatická prevodovka;

Systém asistencie pri zjazde;

Spínače na volante.
17 ECU IG NO.1 10 Systém komunikácie Multiplex;

Elektrické strešné okno;

Automatická prevodovka riadená elektronicky;

Elektrické zadné dvere;

Vyhrievanie sedadiel;

Systém upozornenia na tlak v pneumatikách;

Elektronické posilňovače riadenia;

Automatická prevodovka.
18 ECU IG NO.2 7,5 Systém kontroly stability vozidla zlepšený
19 A/C NO.2 10 Systém klimatizácie
20 WASH 20 Stierače a umývače predného skla
21 S-HTR 20 Vyhrievanie sedadiel
22 GAUGE NO.1 10 Audio systém;

Odmlžovače zrkadiel spätného pohľadu;

Svetlá pre cúvanie;

Systém nabíjania;

Havarijné svetlá;

Systém kontroly trakcie;

Ovládanie osvetlenia prístrojovej dosky;

Odmlžovanie predného skla.
23 FR WIP 30 Stierače a umývače predného skla
24 RR WIP 15 Stierač a umývač zadného skla
25 IGN 10 Viacbodová injekcia;

Systém sekvenčnej viacbodovej injekcie;

Systém blokovania riadenia;

Systém proti zablokovaniu;

Systém inteligentného kľúča;

Systém airbag SRS.
26 GAUGE NO.2 7,5 Otáčkomer a meracie prístroje;

Monitor vzadu.
27 ECU-ACC 7,5 Elektrické zrkadlo;

Systém blokovania prevodovky;

Systém inteligentného kľúča.
28 ACC SOCK NO.1 10 Napájací zdroj
29 ACC SOCK NO.2 20 Napájací zdroj
30 RADIO NO.2 7,5 Audio systém;

Hodiny;

Systém zábavy na zadných sedadlách;

Systém nabíjania;

Vnútorné osvetlenie;

Osobné osvetlenie.
31 MIR HTR 15 Odmlžovače zrkadla spätného pohľadu

Toyota Highlander XU40 (2011-2013) – schéma poistky

Rok výroby: 2011, 2012, 2013.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Highlander XU40 (2011-2013) je poistka 28 a 29 v paneli poistiek na prístrojovej doske.

Motorový priestor

Typ A (blok poistiek na zadnej strane krytu)

Typ A (blok poistiek na zadnej strane krytu)
Toyota Highlander – poistky – motorový priestor (typ A – blok poistiek na zadnej strane krytu)

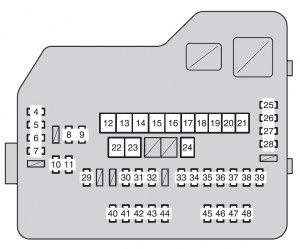

Typ A (blok poistiek)

Typ A (blok poistiek)

Toyota Highlander – poistky – motorový priestor (blok poistiek typ A)
Poistka Amp [A] Popis
1 SPARE 7,5 Poistka náhradná
2 SPARE 15 Poistka náhradná
3 SPARE 25 Poistka náhradná
4 DEF RLY 10 Odmlžovač zadného okna
5 MIR HTR 20 Odmlžovače vonkajšieho zrkadla
6 PWR OUTLET 20 Napájacia zásuvka
7 DOOR NO.1 25 Multiplexový komunikačný systém
8 EFI NO.2 10 Viacbodový systém vstrekovania paliva;

Sekvenčný viacbodový systém vstrekovania paliva.
9 EFI NO.3 10 Viacbodový systém vstrekovania paliva;

Sekvenčný viacbodový systém vstrekovania paliva.
10 INJ NO.1 15 Systém štartovania
11 INJ NO.2 10 Viacbodový systém vstrekovania paliva;

Sekvenčný viacbodový systém vstrekovania paliva.
12 HTR 50 Systém klimatizácie
13 VSC NO.1 50 Vylepšený systém kontroly stability vozidla
14 FAN MAIN 50 Elektrický chladiaci ventilátor
15 VSC NO.2 30 Vylepšený systém kontroly stability vozidla
16 PTC NO.1 50 Systém klimatizácie
17 PTC NO.2 30 Systém klimatizácie
18 PTC NO.3 30 Systém klimatizácie
19 RR CLR 40 Systém klimatizácie
20 RR DEF 30 Odmlžovač zadného okna
21 PBD 30 Napájanie zadných dverí
22 ALT 140 MIR HTR, PWR OUTLET, DOOR NO.1,

HTR, RR DEF, FAN MAIN, VSC NO.1,

PTC NO.1, RR CLR, PTC NO.2,

PTC NO.3, VSC NO.2, PBD
23 EPS 80 Elektrické posilovač riadenia
24 ST 30 Systém štartovania
25 CRT 10 Systém zábavy na zadných sedadlách
26 RADIO NO.1 158 Audio systém
27 ECU-B NO.1 10 Senzor riadenia;

Ukazovatele a meradlá;

Hodiny;

ECU hlavnej karosérie;

Bezdrôtové diaľkové ovládanie;

Systém inteligentného kľúča;

Napájané zadné dvere;

Informačný displej;

Systém klasifikácie predných cestujúcich.
28 DOME 10 Strešné okná;

Osobné svetlá;

Vnútorné osvetlenie;

Ukazovatele a meradlá;

Žiarovka spínača motora;

Dodatočné osvetlenie dverí.
29 TOWING 30 Osvetlenie prívesu
30 STR LOCK 20 Systém uzamykania volantu
31 EFI MAIN 25 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

EFI č. 2, EFI č. 3.
32 HAZ 15 Zapnite výstražné svetlá
33 IG2 25 INJ NO.1, INJ NO.2, IGN, GAUGE NO.2
34 AMP 15 Audio systém
35 RR FOG 7,5 Chýbajúci obvod
36 DEICER 15 Odmrazovanie stierača čelného skla
37 G / H 10 Strešné okno;

Systém multiplexovej komunikácie;

Vnútorné osvetlenie nôh.
38 ALT-S 7,5 Systém nabíjania
39 AM2 7,5 Systém multiplexovej komunikácie
40 H-LP LH HI 15 Ľavý svetlomet (diaľkové svetlo)
41 H-LP RH HI 15 Pravý svetlomet (diaľkové svetlo)
42 H-LP LH LO 15 Ľavý svetlomet (tlmené svetlo)
43 H-LP RH LO 15 Pravý svetlomet (tlmené svetlo)
44 HORN 10 Klakson
45 EFI NO.1 10 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Systém inteligentného kľúča.
46 ETCS 10 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Systém elektronickej kontroly klapky.
47 A / F 20 Senzor pomeru vzduch-palivo
48 S-HORN 7,5 Klakson

Typ B (ak je prítomný)

Typ B (ak je prítomný)

Toyota Highlander – poistky – motorový priestor (typ B)
Poistka Amp [A] Popis
1 INV-W / P 15 Chýbajúci obvod
2 IGCT NO.2 7,5 Chýbajúci obvod
3 A / CD 10 Chýbajúci obvod

Pod palubnou doskou

Predná strana poistkovej skrinky

Predná strana poistkovej skrinky

Toyota Highlander – poistky – palubná doska (predná strana poistkovej skrinky)

Poistková skrinka

Poistková skrinka

Toyota Highlander – poistky – palubná doska (poistková skrinka)
Poistka Amp [A] Popis
1 P / SEAT 30 Elektrické sedadlo
2 POWER 30 Elektrické okná
3 RR DOOR RH 25 Elektrické okná
4 RR DOOR LH 25 Elektrické okná
5 FR FOG 15 Predné hmlové svetlá
6 OBD 7,5 Systém diagnostiky na palube
7 A / CW / PMP 7,5 Chýbajúci obvod
8 STOP 10 Systém kontroly stability vozidla;

Multiplexový komunikačný systém;

Viacbodový systém vstrekovania paliva;

Sekvenčný viacbodový systém vstrekovania paliva;

Systém uzamknutia prevodovky;

Brzdové svetlá.
9 DOOR NO.2 25 Elektrické okná
10 AM1 7,5 Systém štartovania
11 P / SEAT (PS) 30 Elektrické sedadlo
12 A / C NO. 1 10 Systém klimatizácie
13 FUEL OPN 7,5 Chýbajúci obvod
14 S/ROOF 20 Elektricky otvárateľná strecha
15 TAIL 15 Luci polohy;

Zadné svetlá;

Osvetlenie evidenčného čísla;

Predné hmlové svetlá;

Svetlá prívesu.
16 PANEL 7,5 Osvetlenie odkladacej schránky;

Osvetlenie prístrojovej dosky;

Osvetlenie spínačov.
17 ECU IG NO.1 10 Systém multiplexnej komunikácie;

Elektrický strešný okno;

Automatická prevodovka riadená elektronicky;

Elektrické zadné dvere;

Vyhrievanie sedadiel;

Systém varovania tlaku pneumatík;

Elektronické posilňovanie riadenia;

Vnútorné zrkadlo proti oslneniu;

Systém uzamykania prevodovky;

Systém varovania tlaku pneumatík.
18 ECU IG NO.2 7,5 Systém zlepšeného riadenia stability vozidla
19 A/C NO.2 10 Systém klimatizácie
20 WASH 20 Stierače a umývače čelného skla
21 S-HTR 20 Vyhrievanie sedadiel
22 GAUGE NO.1 10 Audio systém;

Výstražné svetlá;

Systém nabíjania;

Výstražné svetlá;

Systém kontroly trakcie;

Odľadnenie stieračov čelného skla;

Systém klimatizácie;

Systém nabíjania;

Systém monitorovania spätného pohľadu;

Svetlá prívesu;

Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva.
23 FR WIP 30 Stierače a umývače čelného skla
24 RR WIP 15 Stierač a umývač zadného skla
25 IGN 10 Systém viacbodového vstrekovania paliva;

Systém sekvenčného viacbodového vstrekovania paliva;

Systém uzamykania volantu;

Systém proti zablokovaniu;

Systém inteligentného kľúča;

Systém airbag SRS.
26 GAUGE NO.2 7,5 Ukazovatele a meradlá;

Systém monitorovania spätného pohľadu.
27 ECU-ACC 7,5 Externé spätné zrkadlá;

Systém uzamykania prevodovky;

Systém inteligentných kľúčov;

Systém multiplexnej komunikácie.
28 ACC SOCK NO.1 10 Napájacia zásuvka
29 ACC SOCK NO.2 20 Napájacia zásuvka
30 RADIO NO.2 7,5 Audio systém;

Hodiny;

Systém zábavy na zadných sedadlách;

Systém nabíjania;

Vnútorné osvetlenie;

Osobné osvetlenie.

O Toyota Highlander XU40 (2007-2013)

Toyota Highlander XU40, vyrábaný v rokoch 2007 až 2013, je obľúbeným SUV, ktoré kombinuje komfort a spoľahlivosť. Tento model je známy svojou priestrannosťou a flexibilitou, čo ho robí ideálnym pre rodinné výlety. Highlander XU40 ponúka rôzne možnosti motorizácie, vrátane benzínových motorov s objemom 2.7 L a 3.5 L, ktoré poskytujú dostatočný výkon pre každodenné použitie aj dlhšie cesty. V interiéri nájdete moderné prvky a technológie, ktoré zvyšujú pohodlie a bezpečnosť cestujúcich. Tento model je tiež vybavený pokročilými bezpečnostnými systémami, ktoré prispievajú k jeho vynikajúcej povesti v oblasti bezpečnosti.

Schéma poistkovej skrinky Toyota Highlander XU40

Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Highlander XU40, ktorá je nevyhnutná pre identifikáciu a riešenie problémov s elektrickým systémom vozidla. Typické umiestnenie poistkovej skrinky v tomto modeli je pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo umožňuje jednoduchú identifikáciu a výmenu. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre správne fungovanie elektrických komponentov a jej správne používanie zaručuje dlhodobú spoľahlivosť vozidla.

Post correlati:

  1. Toyota Verso S (2014) – poistková skrinka
  2. Toyota Avensis Verso (2001-2009) – batérie
  3. Toyota Corolla E15 (2007-2013) – batérie
  4. Toyota Celica VII (1999-2006) – batérie
  5. Toyota Yaris Hybrid (2012-2016) – poistková skrinka
  6. Toyota ProAce (2016-2017) – poistková skrinka
  7. Toyota Aurion XV40 (2006-2012) – poistková skrinka
  8. Toyota Camry XV50 (2012-2017) – poistková skrinka
Leggere  Toyota Auris E160, E170 a E180 (2013-2019) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
