Toyota ProAce (2016-2017) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota ProAce (2016–2017), informácie o polohe panelov poistiek vnútri auta a priradenie každej poistky (rozloženie poistiek).
Toyota ProAce (2016-2017) – schéma rozvodu poistiek
Rok výroby: 2016, 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota ProAce (2016-2017) je poistka F32 v rozvode poistiek na prístrojovej doske.
Poistky na prístrojovej doske
Rozvod poistiek sa nachádza na dolnej prístrojovej doske (vľavo).

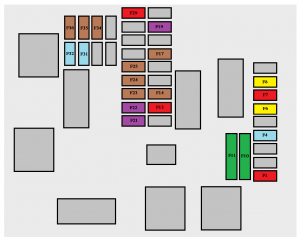

Verzia 1 (Eco)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | Servoriadenie, spínač spojky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 20 | Čerpadlo predného a zadného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 20 | Čerpadlo predného a zadného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Zásuvka príslušenstva zadná 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Zadné stierače jednotlivé alebo dvojité. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Zámky predné a zadné, vonkajšie, vnútorné. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | Ovládanie klimatizácie vpredu;
Ovládanie rádia; Radiaca páka; Head-up displej. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 5 | Alarm;
Systém núdzového volania ERA-GLONASS. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5 | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 3 | Kontrola namontovaná na volante | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 3 | Systém “Smart Entry & Start System” alebo
spínač zapnutia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 3 | Senzor dažďa a svetla;
Multifunkčná kamera na detekciu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 | Bezpečnostné pásy uvoľnené alebo
nezapnuté (displej). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 | Dotykový displej;
Kamera na cúvanie; Senzor parkovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 | Audio systém;
Dotykový displej; CD prehrávač; Navigácia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 15 | Audio systém (batéria +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 15 | Predná zásuvka na príslušenstvo 12 V;
zapaľovač cigariet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5 | Systém monitorovania mŕtveho uhla;
Elektrické ovládanie bočných zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5 | Vyhrievané trysky stierača;
Nastavenie výšky lúča svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 5 | Nabíjačka na baterku;
Zadné čítacie svetlo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

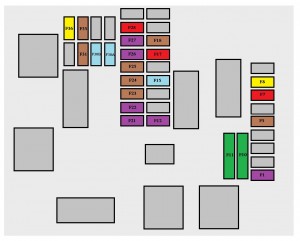

Verzia 2 (kompletná)
| Poistka | Amp [A] | Popis |
| F1 | 3 | Systém “Smart Entry & Start System” alebo
spínač na štartovanie. |
| F5 | 5 | Dotykový displej;
Kamera na cúvanie; Senzory parkovania. |
| F7 | 10 | Ovládacie prvky klimatizácie vzadu;
Hi-Fi zosilňovač. |
| F8 | 20 | Jednoduchý alebo dvojitý stierač |
| F10 | 30 | Zámky predné a zadné, vonkajšie, vnútorné. |
| F11 | ||
| F12 | 3 | Alarm |
| F17 | 10 | Zásuvka pre príslušenstvo vzadu 12 V. |
| F18 | 5 | Systém núdzového volania ERA-GLONASS |
| F21 | 3 | Nabíjačka na baterku;
Osvetlenie na čítanie vzadu. |
| F22 | 3 | Svietidlo vo vnútri odkladacej schránky;
Čítacie svetlá vzadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 | Systém monitorovania mŕtveho uhla;
Elektrická kontrola bočných zrkadiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5 | Ovládanie umiestnené na volante | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5 | Nastavenie výšky svetelného lúča stretávacích svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 3 | Bezpečnostné pásy uvoľnené alebo nezapnuté
(displej) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 3 | Senzor dažďa a svetla;
Multifunkčná detekčná kamera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 10 | Ovládanie prednej klimatizácie;
Ovládanie rádia; Radiaca páka; Head-up displej. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30A alebo B | 15 | Audio systém (batéria +) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 15 | Predná zásuvka pre príslušenstvo 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5 | Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20 | Audio systém;
Dotykový displej; CD prehrávač; Navigácia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky motorový priestor
Rám poistiek sa nachádza v motorovom priestore blízko batérie.
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5 | Trysky vyhrievaného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 25 | Čerpadlo predného a zadného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5 | Predný radar a núdzové brzdenie;
Elektrické posilňovač riadenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Integrované systémové rozhranie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 30 | Motor predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 15 | Čerpadlo predného a zadného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 20 | Čerpadlo stierača svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 15 | Ľavý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Toyota ProAce (2016-2017)
Toyota ProAce z rokov 2016-2017 je praktické a všestranné úžitkové vozidlo, ktoré je ideálne pre podnikateľov a rodiny, ktoré potrebujú spoľahlivý a priestranný automobil. Tento model je známy svojou robustnou konštrukciou a flexibilným interiérom, ktorý ponúka množstvo možností pre usporiadanie sedadiel a úložného priestoru. Toyota ProAce je vybavená rôznymi možnosťami motorov, vrátane dieselových jednotiek, ktoré poskytujú dobrú rovnováhu medzi výkonom a úspornosťou paliva. Vozidlo je tiež vybavené modernými technológiami a bezpečnostnými prvkami, ktoré zaručujú pohodlnú a bezpečnú jazdu.
Schéma poistkovej skrinky Toyota ProAce
Táto stránka zobrazuje schému poistkovej skrinky pre Toyota ProAce z rokov 2016-2017. Poistková skrinka sa zvyčajne nachádza na dvoch miestach: v priestore pre cestujúcich a v motorovom priestore. Na našich diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a správnom používaní.
