Toyota Prius+ (2012-2016) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Prius+ (2012–2016), informácie o polohe panelov poistiek vnútri auta a priradenie každej poistky (rozloženie poistiek).

Toyota Prius+ (2012-2016) – schéma poistkovej skrinky

Rok výroby: 2012, 2013, 2014, 2015, 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Prius+ (2012-2016) je poistka 1 v poistkovej skrinke (prístrojová doska vľavo).

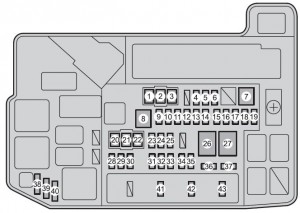

Poistková skrinka v motorovom priestore

Poistková skrinka v motorovom priestore
Toyota Prius + – poistky – motorový priestor
Poistka Amp [A] Popis
1 HTR 50 Systém klimatizácie
2 RDI 30 Elektrické chladiace ventilátory
3 CDS 30 Elektrické chladiace ventilátory
4 S-HORN 10 Klakson
5 ENG W / P 30 Systém chladenia
6 ABS MAIN NO.2 7,5 Systém prevencie zablokovania kolies
7 H-LP CLN 30 Prostriedok na čistenie svetlometov
8 P-CON MTR 30 Systém kontroly polohy P;

Prevodovka.
9 AMP 30 Audio systém
10 IGCT 30 PCU, IGCT č. 2, IGCT č. 3
11 DC / DC-S 5 Inverter a konvertor
12 P CON MAIN 7,5 Systém kontroly polohy P;

Spínač polohy P.
13 AM2 7,5 Systém správy energie
14 ECU-B2 7,5 Inteligentný systém kľúčov
15 MAYDAY 10 Alarm
16 ECU-B3 10 Systém klimatizácie
17 TURN & HAZ 10 Aktivuje svetlá signalizácie
18 ETCS 10 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
19 ABS MAIN NO.1 20 Systém prevencie zablokovania kolies
20 P / I 2 40 Klakson, pravý svetlomet (tlmené svetlo);

Ľavý svetlomet (tlmené svetlo);

Svetlo cúvania.
21 ABS MTR 1 30 Systém prevencie zablokovania kolies
22 ABS MTR 2 30 Systém prevencie zablokovania kolies
23 H-LP HI MAIN 20 H-LP HI PR, H-LP HI ĽH;

Spínač svetlometov;

Systém denného svietenia.
24 HV BATT 10 Chýbajúci obvod
25 DRL 7,5 Dené svetlá
26 P / I 1 60 IG2, EFI HLAVNÝ, BATT FAN
27 EPS 60 Elektrický posilovač riadenia
28 PCU 10 Inverter a menič
29 IGCT NO.2 10 Hybridný systém;

Systém riadenia polohy P;

Inverter a menič.
30 MIR HTR 10 Ohrievače vonkajšieho zrkadla
31 RAD NO.1 15 Audio systém, navigačný systém
32 DOME 10 Dodatočné osvetlenie dverí;

Osobné osvetlenie;

Vnútorné osvetlenie;

Osvetlenie predných nôh;

Osvetlenie pohostinnosti;

Vnútorné zrkadlo;

Mechanizmus otvárania garážových dverí;

Horná konzola.
33 ECU-B 7,5 Inteligentný systém kľúčov;

Multiplexový komunikačný systém;

Osobné osvetlenie;

Ukazovatele a meradlá;

Systém detekcie cestujúcich (ECU a senzory).
34 H-LP LH HI 10 Ľavý svetlomet (diaľkové svetlo)
35 H-LP RH HI 10 Pravý svetlomet (diaľkové svetlo)
36 EFI NO.2 10 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
37 IGCT NO.3 10 Systém chladenia
38 SPARE 30 Náhradná poistka
39 SPARE 10 Náhradná poistka
40 SPARE 7,5 Náhradná poistka
41 EFI MAIN 20 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém chladenia;

EFI č. 2.
42 BATT FAN 20 Ventilátor chladenia batérie
43 IG2 20 Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

MET;

IGN;

Systém správy výkonu.

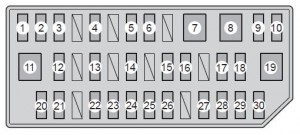

Panel prístrojov vľavo

Panel prístrojov vľavo

Toyota Prius + – poistky – palubná doska vľavo
Poistka Amp [A] Popis
1 CIG 15 Elektrická zásuvka

Zapaľovač cigariet.
2 ECU-ACC 10 Multiplexový komunikačný systém;

Externé zrkadlá;

Systém asistencie vodiča;

Audio systém;

Navigačný systém;

Inteligentný systém asistencie pri parkovaní.
3 PWR OUTLET 15 Elektrická zásuvka
4 SEAT HTR FR 10 Vykurovanie sedadla
5 SEAT HTR FL 10 Vykurovanie sedadla
6 DOOR NO.1 25 Systém elektrického zamykania
7 PSB 30 Systém proti kolízii
8 PWR SEAT FR 30 Bedrová opierka predného sedadla
9 DBL LOCK 25 DBL LOCK
10 FR FOG 7,5 Predné hmlové svetlá
11 PWR SEAT FL 30 Bedrová opierka predného sedadla
12 OBD 7,5 Systém palubnej diagnostiky
13 RR FOG 7,5 Zadný hmlový svetlomet
14 STOP 10 Stop svetlá;

Horné stop svetlo;

Brzdový systém;

Systém asistencie vodiča.
15 P FR DVERE 25 Elektrické okná
16 D FR DVERE 25 Elektrické okná
17 DVERA RR 25 Elektrické okná
18 DVERA RL 25 Elektrické okná
19 S/ROOF 30 Chýbajúci obvod
20 ECU-IG Č.1 10 Elektrické chladiace ventilátory;

Multiplexový komunikačný systém.
21 ECU-IG Č.2 10 Systém asistencie vodiča;

Systém proti kolízii;

Vnútorné zrkadlo;

Senzor náklonu a G;

Brzdový systém;

Navigačný systém;

Napínače bezpečnostných pásov;

Audio systém;

Výstražné svetlá;

Smerovky;

Stierače čelného skla;

Čistenie svetlometov.
22 GAUGE 10 Systém vyrovnávania svetlometov;

Ukazovatele a meradlá.
23 A / C 10 Systém klimatizácie;

Diaľkový systém klimatizácie.
24 WASHER 15 Striekacia tryska čelného skla
25 RR WIP 20 Stierač a striekacia tryska zadného okna
26 WIP 30 Stierače
27 MET 7,5 Čítač a meradlá
28 IGN 10 Brzdový systém;

Systém asistencie vodiča;

Viacbodový vstrekovací systém;

Sekvenčný viacbodový vstrekovací systém;

Systém airbagov SRS;

Systém správy výkonu;

Inteligentný systém zapaľovania a štartovania;

Bezpečnostná kontrolka pre bezpečnostný pás predného pasažiera.
29 PANEL 10 Systém klimatizácie;

Osobné osvetlenie;

Vyhrievanie sedadiel;

Prevodovka;

Spínač polohy P;

Navigačný systém;

Diaľkový systém klimatizácie;

Inteligentný parkovací systém;

Čistenie svetlometov;

Bezpečnostná kontrolka pre bezpečnostný pás predného pasažiera;

Systém vyrovnávania svetlometov;

Osvetlenie odkladacej schránky;

Hodiny;

Audio systém;

Spínač MPH alebo km/h.
30 TAIL 10 Systém vyrovnávania svetlometov;

Predné parkovacie svetlá;

Zadné svetlá;

Osvetlenie evidenčného čísla;

Predné hmlové svetlá;

Zadný hmlový svetlomet.

O Toyota Prius+ (2012-2016)

Toyota Prius+ je hybridné vozidlo, ktoré bolo vyrábané v rokoch 2012 až 2016. Tento model je známy svojou efektívnosťou a ekologickým prístupom k jazde, pričom ponúka dostatok priestoru pre rodiny vďaka svojej sedemmiestnej konfigurácii. Prius+ je vybavený hybridným pohonným systémom, ktorý kombinuje benzínový motor s elektromotorom, čo zabezpečuje nízku spotrebu paliva a znížené emisie. V závislosti od trhu a konkrétneho modelu môžu byť k dispozícii rôzne možnosti motorizácie, avšak všetky verzie kladú dôraz na úsporu energie a pohodlnú jazdu.

Schéma poistkovej skrinky Toyota Prius+

Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Prius+ z rokov 2012 až 2016. V tomto vozidle sa poistková skrinka nachádza typicky pod prístrojovou doskou na strane vodiča a tiež v motorovom priestore. Naše diagramy ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré sú nimi chránené. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a spoľahlivú prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii a správnom používaní.
