Toyota Land Cruiser 100 (1998-2007) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Land Cruiser 100 (1998–2007), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Toyota Land Cruiser 100 (1998-2007) – schéma panelu poistiek

Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Poistka zapaľovača cigariet (zásuvka napájania) v Land Cruiser 100 (1998-2007) je poistka 2 v paneli poistiek v kabíne.

Kabína

LHD

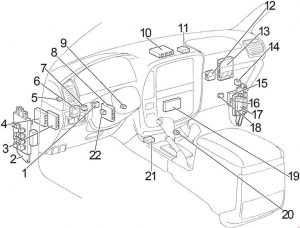

1998-2003

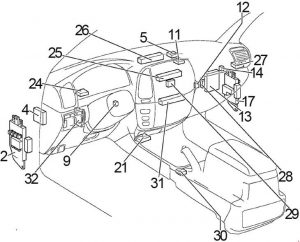

2003-2007

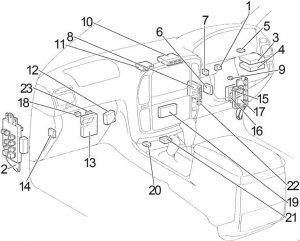

RHD

1. ’98 -’03: smerovka
2. ’98 -’03:  panel poistiek
   ’03 -’07: panel poistiek  / modul  ECU karoséria
3. ’98 -’03: ECU ABS
4. Kontrolér sklonu a teleskopický
5. Počítač s transpondérovým kľúčom
6. ’98 -’03: ECU zámku dverí bezdrôtovo
7. ’98 -’03: ECU ECT
8. ’98 -’03: ECU kontrola odpruženia
9. Amplifikátor transpondérového kľúča
10. ’98 -’03: ECU prístrojov
11. ECU proti krádeži
12. Relé automatickej antény
13. Motor a ECU ECT
14. Relé kontroly zámku centrálneho diferenciálu
15. ’98 -’03:
    ECU kontrola zámku predného / zadného
    alebo
    ECU kontrola zámku zadného
16. ’98 -’03: Kalkulátor tempomatu
17. ’98 -’03: Blokovanie pripojení ( relé MTR )
    ’03 -’07:  Panel poistiek
18. ’98 -’03: amplifikátor viskózneho ohrievača
19. ’98 -’03: Centrum ECU
20. 98-03: senzor oneskorenia ABS
21. Skupina senzora airbagu centrálneho
22. ’98 -’03: relé hlavné AHC
23. ’98 -’03:
    RHD:
    Časovač predohrevu
24. 03-07: Kontrola klimatizácie (s navigačným systémom)
25. 03-07: Blokovanie pripojení
26. 03-07: Blokovanie pripojení
27. 03-07: Blokovanie pripojení
28. 03-07: Blokovanie pripojení
29. 03-07: ECU dverí
30. ’03 -’07: ECU kontrola zámku prevodovky
31. 03-07: Kontrola klimatizácie (bez navigačného systému)
32. 03-07: ECU ABS a BA a TRAC a VSC

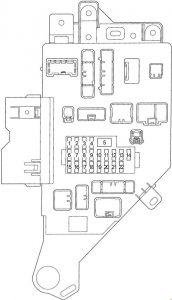

Panel poistiek kabína (19 98-2003 )

Číslo	Poistka	Amp [A]	Popis
1	MIRR	10	Zrkadlo spätného pohľadu elektrické
2	SRS	15	Systém airbag SRS; Pretensionéry bezpečnostných pásov.
3	CIGAR	15	Zapaľovač cigariet; Audio systém pre auto; Antenna napájania,
4	IGN	10	Systém vstrekovania paliva multipoint; Systém sekvenčného vstrekovania paliva multipoint; Systém proti zablokovaniu; Systém airbag SRS; Pretensionéry bezpečnostných pásov; Kontrolka varovania vybitia.
5	POWER	40	Systém ovládania elektrického zámku dverí; Elektrické okná; Elektrické strešné okno; Elektricky nastaviteľné sedadlo; Elektrické sklopné a teleskopické ovládanie.
6	DOME	10	Vnútorné osvetlenie; Osobné osvetlenie.
7	AHC-IG	20	Aktívne odpruženie s kontrolou výšky (AHC)
8	DIFF	20	Zámok zadného diferenciálu
9	GAUGE	15	Ukazovatele a meradlá; Ukazovatele servisu a akustický signál (okrem vybitia, otvorených dverí a kontroliek varovania airbag SRS); Osvetlenie cúvania; Systém klimatizácie; Automatická prevodovka riadená elektronicky; Systém diaľkového ovládania bezdrôtovo; Systém denného svietenia.
10	WIPER	20	1998-2000: Stierače a umývače predného skla; Stierač a umývač zadného skla.
		25	2001-2002: Stierače a umývače predného skla; Stierač a umývač zadného skla.

11	I / UP	7.5	Systém na minimálne napájanie motora
12	FR FOG	15	Predné hmlové svetlá
13	STOP	15	Svetlá stop; Svetlo stop namontované hore.
14	RR AC	30	Systém klimatizácie
15	DEFOG	20	Ohrievač zadného okna
16	ECU-B	15	Systém posilneného riadenia s nastaviteľným a teleskopickým ovládaním; Systém denného svietenia; Systém proti krádeži.
17	TAIL	15	Zadné svetlá; Osvetlenie evidenčného čísla; Svetlá na státie; Osvetlenie prístrojovej dosky.
18	AHC-B	15	Aktívne odpruženie s kontrolou výšky (AHC)
19	OBD	10	Systém diagnostiky na palube
20	RR HTR	10	Systém klimatizácie
21	ECU-IG	15	Systém proti zablokovaniu; Systém blokovania prevodovky; Elektrické sedadlá; Antenna; Systém sklonu a teleskopického riadenia.
22	PWR OUTLET	15	Elektrické zásuvky

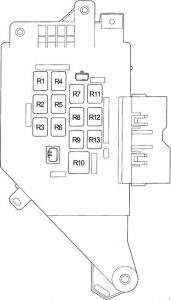

Číslo	Relé
R1	Centrálne zamykanie (pompa paliva (C / OPN))
R2	Pompa paliva (FUEL / PMP)
R3	(D / L (L))
R4	(SPIL / VLV)
R5	Štartovanie (ST / CUT)
R6	(D / L (U))
R7	Svetlomet hmlových svetiel predný (FR FOG)
R8	–
R9	Odmlžovač zadného okna (DEFOG)
R10	Elektrické okná; Elektrická strecha (POWER).
R11	Ohrievač zadný (RR HTR)
R12	Vnútorné osvetlenie (DOME)
R13	Zadné svetlá (TAIL)

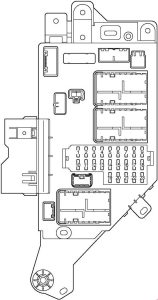

Č.	Poistka	Amp [A]	Popis
1	PWR OUTLET	15	Elektrické zásuvky
2	CIG	15	Zapaľovač cigariet
3	ACC	7.5	Osvetlenie prístrojovej dosky
4	AM1	7.5	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
5	DEFOG	20	Odmlžovač zadného okna
6	AHC − B	15	Aktívne odpruženie s kontrolou výšky (AHC)
7	FUEL HTR	20	Kúrenie paliva
8	POWER HTR	7.5	Elektrické kúrenie
9	AHC-IG	20	Aktívne odpruženie s kontrolou výšky (AHC)
10	EFI NO.2	10	Systém kontroly emisií
	ECD NO.2	10	Systém kontroly emisií

11	GAUGE1	10	Meradlá a indikátory
12	ECU-IG1	10	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
13	ECU-B1	10	Navigačný systém
14	DBL LOCK	15	Systém dvojitého zamykania
15	BATT CHARGE	30	Systém nabíjania prívesu
16	A / C	15	Systém klimatizácie
17	STOP	15	Brzdové svetlá
18	OBD − 2	7.5	Systém diagnostiky na palube
19	IDEL UP	7.5	Systém podtlaku
20	LH SEAT	30	Systém elektrického sedadla
21	DOOR	25	Systém elektrického zamykania; Elektrické okná.
22	SUN ROOF	25	Elektronická strecha
23	RR WIPER	15	Zadný stierač

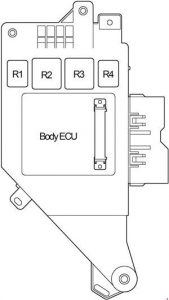

Č. br	Relé
R1	Odmlžovač zadného okna (DEFOG)
R2	Štartovanie (IG1 č. 2)
R3	Štartovanie (ACC)
R4	Osvetlenie interiéru (DOME)

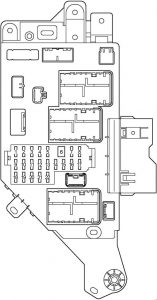

Schéma poistiek kabína (pravá (2003-2007))

Č. br	Poistka	Amp [A]	Popis
1	ECU − B2	10	Systém zamykania dverí; Elektrické okno.
2	DIFF	20	Pohon všetkých kolies
3	WASHER	15	Stierač predného skla
4	RADIO	10	Audio systém
5	DOME	10	Vnútorné osvetlenie
6	VGRS	40	Systém riadenia s variabilným prevodom
7	P / W (FL)	20	Napájanie okna
8	P / W (RL)	20	Napájanie okna
9	WIPER	25	Stierač predného skla
10	ECU-IG2	10	Systém klimatizácie vzadu

11	SEAT HTR	15	Vyhrievanie sedadla
12	GAUGE2	10	Rezervné svetlá
13	MET	7.5	Otáčkomer a meradlá
14	ING	7.5	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
15	SECURITY	7.5	Antivandalizmus systém
16	P / W (RR)	20	Napájanie okna
17	P / W (FR)	20	Napájanie okna
18	BATT CHARGE	30	Systém nabíjania prívesu
19	–	–	–
20	TIL I TEL	20	Ovládanie sklonu a teleskopické
21	RR A / C	30	Systém klimatizácie vzadu
22	RH SEAT	30	Systém elektrického sedadla

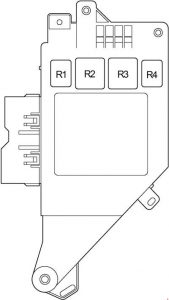

Číslo	Relé
R1	Žiarovky brzdového svetla (STOP LP)
R2	–
R3	Zapaľovanie (IG1 č. 3)
R4	Príslušenstvo (ACC CUT)

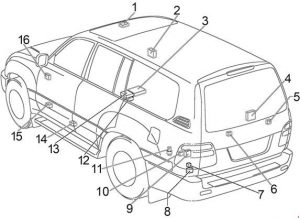

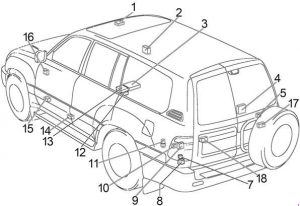

Veko

Swing

1. Kontrolér strešného okna
2. RHD:  diaľkové ovládanie zrkadla ECU
3. Amplifikátor stereo komponentov
4. Amplifikátor klimatizácie
5. Relé zadného chladiča
6. Typ veko zdvihnuté:  Relé zadného stierača
7. Relé ťažného zariadenia
8. Relé prevodníka ťažného zariadenia
9. ECU kontrola čerpadla paliva
10. Relé výberu čerpadla paliva
11. Relé nútenia prevádzky dodatočného čerpadla paliva
12. ’03 -’07: ECU kamera TV
13. 03-07: ECU navigácia
14. Relé zadného ohrievača
15. Skupina regulačnej ventily
16. LHD:  diaľkové ovládanie zrkadla ECU
17. Typ Swing:  Relé zadného stierača RH
18. Typ Swing:  Relé zadného stierača LH

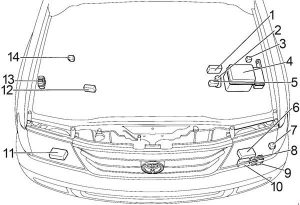

Motorový priestor

1. Kontrolér vstrekovača (EDU)
2. Hlavné relé navijaka
3. Relé žhavičiek
4. Poistková skrinka
5. Bloky poistiek
6. Kontrolér svetlometov LH
7. Relé viskózneho ohrievača
8. Relé prerušenia teploty vody
9. Relé ventilátora kondenzátora klimatizácie
10. Relé kontrola stierača svetlometov
11. Kontrola svetlometov ECU RH
12. Blok poistiek (chladná oblasť)
13. Relé denných svetiel č. 3
14. Relé ohrievača vstupu

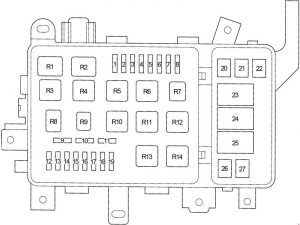

Poistková skrinka motorového priestoru (1998-2003)

Číslo	Poistka	Amp [A]	Popis
1	AM1 č. 2	20	Systém štartovania; Smerovky; Výstražné svetlá; Všetky prvky v poistkách “CIGAR”, “ECU-IG”, “MIRR”, “SRS”.
2	AC	20	Systém klimatizácie
3	POWER HTR	10	Ohrievač PTC
4	SEAT HTR	15	Ohrievače sedadiel
5	FUEL HTR	20	Ohrievač paliva
6	MIR HTR	15	Ohrievač vonkajšieho zrkadla
7	HEAD CLNER	20	Čistenie svetlometov
8	CDS FAN	20	Elektrický chladiaci ventilátor
9	EFI	20	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; Systém kontroly emisií; Čerpadlo paliva.
	ECD	20	Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva.
10	HORN	10	Klaksón
11	THROTTLE	15	Systém elektronickej kontroly akcelerátora
12	RADIO	20	Audio systém pre auto
13	HAZ-TRN	15	Výstražné svetlá; Smerovky.
14	AM2	30	Systém štartovania; Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; Všetky prvky v poistke “IGN”.
15	ECU-B1	20	Systém kontroly elektrického zamykania dverí; Elektrické okná, v Stierač a umývač zadného skla; Systém osvetleného vstupu; Systém diaľkového ovládania bezdrôtovo; Elektrické spätné zrkadlo; Smerovky a meracie prístroje; Systém klimatizácie; Systém automatickej kontroly osvetlenia; Systém proti krádeži.
16	HEAD (LH-UPR)	20	Ľavý svetlomet (diaľkové svetlo)
17	HEAD (RH-UPR)	20	Pravý svetlomet (diaľkové svetlo)
18	HEAD (LH-LWR)	10	Ľavý svetlomet (tlmené svetlo); Predné hmlové svetlá.
19	HEAD (RH-LWR)	10	Pravý svetlomet (tlmené svetlo)
20	ABS č. 1	40	1998-1999: Systém proti zablokovaniu

50	2000-2003: Systém proti zablokovaniu
21	AHC	50	Aktívne odpruženie s kontrolou výšky (AHC)
22	ACC	50	Poistka “PRW OUTLET”
23	AM1 NO.1	80	Systém nabíjania; Všetky komponenty v “AM1 NO.2”, “GAUGE”, “WIPER”, “
24	HTR	60	Systém klimatizácie
25	GLOW	80	Systém predohrevu motora
26	ABS NO.2	40	Systém proti zablokovaniu
27	STARTER	30	Systém štartovania
Relé
R1	Spojka kompresora klimatizácie (MG CLT)
R2	Odmlžovač vonkajšieho zrkadla (MIR HTR)
R3	Príslušenstvo (ACC)
R4	Aktívne odpruženie s kontrolou výšky (AHC)
R5	Zapaľovanie (IG1 č. 1)
R6	Zapaľovanie (IG1 č. 2)
R7	Systém proti zablokovaniu (ABS SOL)
R8	Riadiaca jednotka motora (EFI); Riadiaca jednotka motora (ECD).
R9	Klakson
R10	Rezistor
R11	Štartovanie
R12	Systém proti zablokovaniu (ABS MTR2)
R13	Svetlomet (HEAD)
R14	Systém proti zablokovaniu (ABS MTR1)

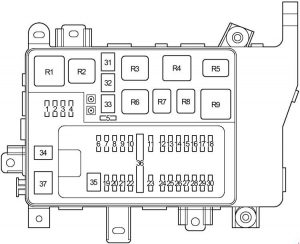

Pannello poistiek motorový priestor (2003-2007)

Číslo	Poistka	Amp [A]	Popis
1	–	–	–
2	–	–	–
3	–	–	–
4	–	–	–
5	ST1	7.5	2003-2005: Systém vstrekovania paliva Mutiport; Systém sekvenčného vstrekovania paliva.
	WIP-S	7.5	2006-2007:  –
6	HOLOWNICZY	30	Svetlá prívesu
7	MIR HTR	15	Odmlžovač vonkajšieho zrkadla
8	RR HTR	10	Systém klimatizácie vzadu
9	HAZ-TRN	15	Havarijné svetlá; Smerovky.
10	ALT − S	7.5	Systém nabíjania
11	NV-IR	20
12	FR FOG	15	Hmlové svetlá
13	HOLOWANIE BRK	30	Svetlá prívesu
14	HEAD CLNER	20	Čistenie svetlometov
15	FR − IG	10	Systém nabíjania
16	PŁYTA	7.5	Osvetlenie prístrojovej dosky
17	OGON HOLOWNICZY	30	Svetlá prívesu
18	OGON	15	Parkovacie svetlá, zadné svetlá
19	NIETOPERZ	30	Poistka “ECU-B2”
20	TEL	7.5
21	AMP	30	Audio systém
22	EFI NR 1	25	Systém vstrekovania paliva multipoint; Systém sekvenčného vstrekovania paliva.
	ECD NR 1	25	Systém vstrekovania paliva multipoint; Systém sekvenčného vstrekovania paliva.

23	AM2	15	Poistka “IGN”
24	ETCS	10	Systém viacbodového vstrekovania paliva; Systém sekvenčného vstrekovania paliva.
25	RÓG	10	Klaksón
26	–	–	–
27	GŁOWA (RH-LWR)	10	Pravý svetlomet (svetlomet s tlmeným svetlom)
28	GŁOWA (LH-LWR)	10	Ľavý svetlomet (svetlomet s tlmeným svetlom)
29	GŁOWA (RH-UPR)	20	Pravý svetlomet (svetlomet s diaľkovým svetlom)
30	GŁOWA (LH-UPR)	20	Ľavý svetlomet (svetlomet s diaľkovým svetlom)
31	ABS NR 2	40	Systém proti zablokovaniu kolies
32	ABS NR 1	50	Systém proti zablokovaniu kolies
33	AHC	50	Aktívne odpruženie s kontrolou výšky (AHC)
34	ROZRUSZNIK	30	Systém štartovania
35	KRÓTKI PIN A	–	Poistky “BAT”, “AMP”
36	KRÓTKI PIN B	–	Poistky “HAZ-TRN”, “ALT-S”
37	POŚWIATA	80	Systém predohrevu motora

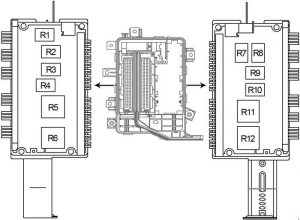

Relé
R1	Ohrievač (HTR)
R2	Systém proti zablokovaniu kolies (ABS MTR1)
R3	Systém proti zablokovaniu kolies (ABS MTR2)
R4	Systém proti zablokovaniu kolies (ABS SOL)
R5	Riadiaca jednotka motora (EFI) Riadiaca jednotka motora (ECD)
R6	Aktívne odpruženie s kontrolou výšky
R7	Uzavretie obvodu (čerpadlo paliva (C / OPN))
R8	Čerpadlo paliva (F / PUMP)
R9	Štartovanie

Č. br	Relé
R1	Systém chladenia
R2	Spojka kompresora klimatizácie (MG CLT)
R3	Ventilátor chladenia elektrický (CDS FAN)
R4	Klaksón
R5	Svetlomet (HEAD)
R6	Diaľkové svetlá (HEAD HI)
R7	Odmlžovač vonkajšieho zrkadla (MIR HTR)
R8	Vyhrievač zadného okna (RR HTR)
R9	Prístrojová doska (PANEL)
R10	Predné hmlové svetlo (FR FOG)
R11	Zapaľovanie (IG č. 1)
R12	Zadné svetlá (TAIL)

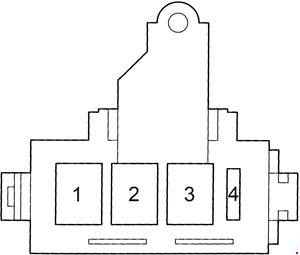

Blok poistiek (1998-2003)

Nr	Poistka	Amp [A]	Popis
1	J / B NR 2	100	Všetky komponenty v “ECU-B”, “FR FOG”, “DEFOG”, “AHC-B”, “TAIL”, “STOP”, “DOME”, “POWER”, “OBD”, “RR AC” a “RR HTR ”.
2	ALT	140	Všetky prvky v poistkách “J / B NO.2”, “MIR HTR”, “AM1 NO.1”, “ACC”, “CDS FAN”, “HTR” a “ABS NO.1”.
3	HLAVNÝ	100	Poistky “ECU-B”, “FR FOG”, “DEFOG”, “AHC-B”, “OBD”, “TAIL”, “STOP”, “DOMETOWER”, “RR AC”, “RR HTR”.
4	ALT-S	7.5	Systém nabíjania

Blok poistiek (2003-2007)

Č.	Poistka	Amp [A]	Popis
1	HTR	50	Systém klimatizácie
2	J / B NR 1	120	Relé “IG1 NO.1”, “TAIL”, “MIR HTR”, “RR HTR”, “TOWING BRK”, “TOWING”; Poistky “FR FOG”.
3	J / B NR 2	120	Relé “IG1 nr 2”, “ACC”, “DEFOG”, “AM1”, “LH SEAT”, “STOP”, “ECU-B1”, “SUN ROOF”, “OBD-2”, “DOOR”
4	J / B NR 3	120	Relé “IG1 NO.3”, “SECURITY”, “TIL & TEL”, “RH SEAT”, “RR A / C”, “P / W (RR)”, “P / W (RL)”, “P / W (FR) ”, “P / W (FL) ”.
5	HLAVNÝ	100	Relé “HEAD HI”, “HEAD”, “ABS NO 1”, “ABS NO 2”, “SHORT PIN A”, “EFI OR ECD NO 1”, “SHORT PIN B”, “AM2”; Poistky “STARTER”, “HORN”, “ECTS”
6	ALT	140	Poistky “J / B NO.1”, “J / B NO.2”, “J / B NO.3”, “HTR”.

O Toyota Land Cruiser 100 (1998-2007)

Toyota Land Cruiser 100, vyrábaný v rokoch 1998 až 2007, je známy svojou robustnosťou a spoľahlivosťou. Tento model patrí medzi obľúbené SUV, ktoré ponúka vynikajúce terénne schopnosti a komfortnú jazdu na cestách. Land Cruiser 100 bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov. Medzi najbežnejšie motory patrili 4.7-litrový benzínový V8 a 4.2-litrový dieselový radový šesťvalec. Vďaka svojej konštrukcii a výkonným motorom je tento model ideálny pre dlhé cesty a náročné terény.

Schéma poistkovej skrinky Toyota Land Cruiser 100

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Land Cruiser 100, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a v interiéri vozidla, často pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej obsahu a správnom použití.
