Toyota Hilux (1997-2015) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota Hilux (modely od 1997 do 2015), zistíš, kde sa nachádzajú panely poistiek v kabíne aj v motorovom priestore a získaš podrobné informácie o priradení, rozložení a funkcii každého fusible a relé.
Toyota Hilux (1997-2005) – schéma poistky
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Hilux (1997-2005) je poistka 2 vo vani poistiek v kabíne.

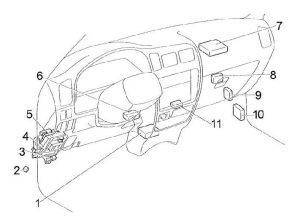

Priestor pre cestujúcich
LHD

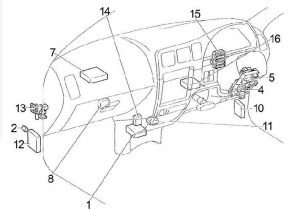

RHD
| Poistka | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Skupina senzora airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Relé kontroly ADD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | L HD:
Relé otvorenia obvodu (čerpadlo paliva) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé integrácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Vano poistiek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | L HD:
Relé denného svietenia |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ECU emisie (3RZ-F, 1RZ);
Časovač predhriatia (Diesel); LHD: ECU motora (2RZ-FE); RHD: ECU motora (M / T) (3RZ-FE, 1RZ-E); RHD: Motor a ECU ECT (A / T) (3RZ-FE, 1RZ-E). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Amplifikátor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | L HD:
ECU blokovania mechanizmu diferenciálu |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | ECU ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Senzor uvoľnenia BS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | R HD: ECU kontroly 4WD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | R HD:
Vano relé (relé otvorenia obvodu (čerpadlo paliva)) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | R HD:
Relé automatickej kontroly antény |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | RHD:
Austrália: blok konektorov; Vylúčené Austrália: podpora konektora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | RHD:
Relé stretávacích svetiel |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

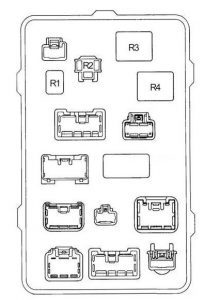

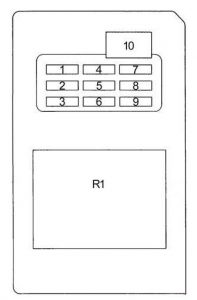

Vano poistková skrinka kabína
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | SEAT-HTR | 20 | Vyhrievanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ACC | 15 | Zapaľovač cigariet;
Hodiny; Elektrické zrkadlá; Svetlá na cúvanie; Systém zamykania prevodovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | ECU-B | 7,5 | Zadné hmlové svetlo;
Kontrolka airbagu SRS; Systém denného svietenia; Tempomat; Systém proti zablokovaniu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 4WD | 20 | Systém kontroly ADD;
Systém kontroly trakcie na všetkých kolesách; Systém zamykania zadného diferenciálu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | TURN | 10 | Smerovky;
Výstražné svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | GAUGE | 10 | Ukazovatele a meradlá;
Výstražné svetlá; Tempomat; Elektrická anténa; Systém kontroly zámkov dverí; Automatická prevodovka riadená elektronicky; Systém štartovania; Systém nabíjania; Systém kontroly vyhrievania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ECU-IG | 15 | Systém proti zablokovaniu;
Systém zamykania prevodovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | WIPER | 20 | Stierače a umývače čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | IGN | 10 | Kontrolka vybitej batérie;
Systém airbagu SRS; Systém vstrekovania paliva multipoint; Systém vstrekovania paliva multipoint sekvenčne. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | POWER | 30 | Elektrické okná;
Systém kontroly elektrického zámku dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Integračné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis |
| R1 | Klaksón |
| R2 | Relé smeroviek |
| R3 | Relé výkonu |
| R4 | Odvlhčovač |

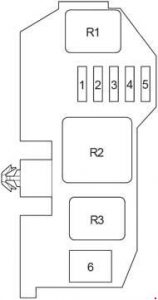

Vano relé kabína (RHD)
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Čerpadlo paliva (otvorenie obvodu) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

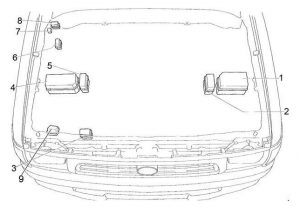

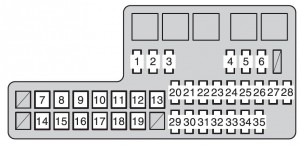

Motorový priestor
| Číslo | Popis |
| 1 | Vano poistky (benzín, LHD Diesel) |
| 2 | Vano relé č. 1 (LHD Diesel) |
| 3 | Vano relé č. 2 |
| 4 | Vano poistky (RHD Diesel) |
| 5 | Vano relé č. 1 (RHD) |
| 6 | Vano relé č. 3 (LHD) |
| 7 | Relé čistenia svetlometov (LHD) |
| 8 | Vano relé č. 3 (RHD) |
| 9 | Vano relé č. 4 (Izrael) |

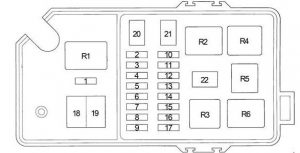

Vano poistková skrinka motorový priestor (tipo 1)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | DEFOG | 15 | Odvlhčovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | STOP | 10 | Svetlá stop | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | ALT-S | 7,5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | OBD | 7,5 | Benzín:
Diagnostický systém palubného počítača |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AM2 | 20 | Nafta:
Systém vstrekovania paliva multipoint; Systém vstrekovania paliva multipoint sekvenčný. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | EFI | 15 | Systém vstrekovania paliva multipoint;
Systém vstrekovania paliva multipoint sekvenčný. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | HORN | 15 | Klaksón;
Havarijné svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | DOME | 15 | Audio systém auta;
Elektrická anténa; Vnútorné osvetlenie; Hodiny; Osvetlenie zapaľovania; Osobné osvetlenie; Prídavné osvetlenie dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AM2 | 10 | Systém vstrekovania paliva multipoint;
Systém vstrekovania paliva multipoint sekvenčný. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | TAIL | 10 | Zadné svetlá;
Osvetlenie evidenčného čísla; Svetlá stop; Systém klimatizácie; Audio systém; Hodiny; Zapaľovač cigariet; Osvetlenie prístrojovej dosky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | AC | 10 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | STA | 7,5 | Systém vstrekovania paliva multipoint;
Systém vstrekovania paliva multipoint sekvenčný; Systém štartovania; Ukazovatele a meradlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | HEAD (RH) | 10 | Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | HLAVA (LH) | 10 | Svetlomet ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | HLAVA (LO RH) | 10 | Svetlomet pravý (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | HLAVA (LO LH) | 10 | Svetlomet ľavý (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | ABS | 60 | Benziň: systém proti zablokovaniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ŽH, ABS | 80 | Nafta:
Systém predohrevu motora; Systém proti zablokovaniu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | ALT | 80 | 45A, 55A:
Poistky “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” a “ALT-S”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 70A:
Poistky “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” a “ALT-S”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | HEATER | 50 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | AM1 | 40 | Spínač zapaľovania;
Systém štartovania; Relé čistenia svetlometov; Ohrievač paliva; “ECU-B”, “GAUGE” “POWER”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | AM2 | 30 | Kľúč zapaľovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RELÉ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Odpor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zadné svetlá (TAIL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Svetlomety (HEAD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Ohrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Štartér | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | (EFI) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

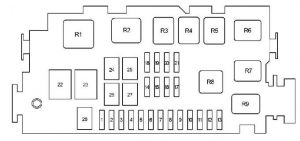

Vano poistiek motorového priestoru (typ 2)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | HEAD (RH) | 10 | Svetlomet pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | HEAD (LH) | 10 | Svetlomet ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | HEAD (RL) | 10 | Svetlomet pravý (svetlo stretávacie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | HEAD (LL) | 10 | Svetlomet ľavý (svetlo stretávacie) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | TAIL | 10 | Zadné svetlá, osvetlenie evidenčného čísla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | STA | 7,5 | Systém vstrekovania paliva multipoint;
Systém vstrekovania paliva multipoint sekvenčný; Systém štartovania; Smerovky a meradlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | A / C | 10 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | HORN | 15 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | DOME | 15 | Systém audia;
Osvetlenie interiéru; Hodiny; Osobné osvetlenie; Dodatočné osvetlenie dverí; Systém denných svetiel; Smerovky a meradlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | OBD | 7,5 | Systém diagnostiky palubného počítača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | EFI | 15 | 2RZ-FE, 3RZ-FE:
Systém vstrekovania paliva multipoint; Systém vstrekovania paliva multipoint sekvenčný. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECD | 15 | 1KZ-TE, 5L-E:
Systém vstrekovania paliva multipoint; Systém vstrekovania paliva multipoint sekvenčný |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AM2 | 20 | Nafta:
Systém zapaľovania; Systém vstrekovania paliva multipoint; Systém sekvenčného vstrekovania paliva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | ALT − S | 7,5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | DEFOG | 15 | Odvlhčovač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | STOP | 20 | Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | ABS | 60 | Benzín:
Systém proti zablokovaniu |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GLOW, ABS | 80 | Nafta:
Systém predohrevu motora; Systém proti zablokovaniu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | ALT | 80 | 45A, 55A: Poistky “ABS”, “AM1”, “STA”,
“ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER” “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” a “ALT-S”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 70A:
Poistky “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “WIPER”, “4WD”, “HEATER”, “AC”, “TAIL”, “PANEL”, “STOP” a “ALT-S”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | HEATER | 50 | Všetky prvky v poistke “AC” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | AM1 | 40 | Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | CDS FAN | 30 | Elektrický chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | AM2 | 30 | Systém zapaľovania;
Systém viacbodového vstrekovania paliva; Systém sekvenčného vstrekovania paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Benzín:
Štartér. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Ohrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Elektrický chladiaci ventilátor (CDS FAN) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Zadné svetlá (TAIL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | Riadiaca jednotka motora (EFI);
Riadiaca jednotka motora (ECD). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Svetlomet (HEAD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Odpor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vano relè kamera motora č. 1
| Relé | Popis |
| R1 | Motorino di avviamento (ST) |
| R2 | Sistema di preriscaldamento (SUB GLW) |
Vano relè kamera motora č. 2
| Relé | Popis |
| R1 | Dim-Dip č. 3 |
| R2 | Dim-Dip č. 2 |
Vano relè kamera motora č. 3
| Relé | Popis |
| R1 | Elektrický ventilátor chladenia (CDS FAN) |
| R2 | Elektrický ventilátor chladenia (CDS FAN č. 2) |
Vano relè kamera motora č. 4
| Relé | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Systém proti zablokovaniu (motor ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Systém proti zablokovaniu (elektromagnet ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Toyota Hilux (2004-2015) – schéma poistky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Hilux (2004-2015) je poistka 9 v poistkovej skrinke v kabíne.

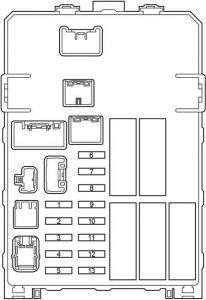

Kabína

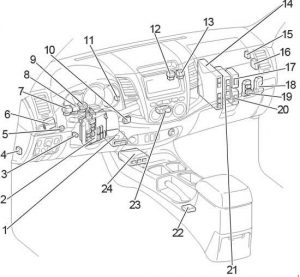

LHD

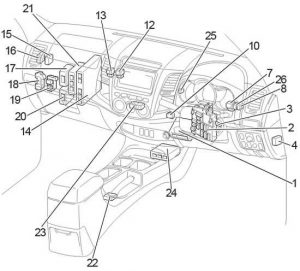

RHD
| Poistka | Popis |
| 1 | Amplifikátor klimatizácie (s klimatizáciou);
Amplifikátor viskózny (bez klimatizácie). |
| 2 | Schéma poistiek / relé integratívne |
| 3 | Amplifikátor kľúča transpondér |
| 4 | Riadiaca jednotka kontrola 4WD (blokovanie zadného diferenciálu) |
| 5 | LHD:
Relé zadné svetlá (august 2006 – jún 2011) |
| 6 | LHD:
Relé denné svetlá |
| 7 | Smerovky |
| 8 | Relé magnetická spojka |
| 9 | LHD:
Relé svetlá zadné (pred augustom 2006); LHD: Relé zadné svetlá hmlové (od augusta 2006). |
| 10 | Pripojovací konektor |
| 11 | LHD:
Relé zadné svetlá (od júna 2011) |
| 12 | Relé ohrievač PTC (č. 2P) |
| 13 | Relé ohrievača PTC (č. 1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | ECU motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Prijímač kontroly dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | ECU s upozornením na protiúdržbu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | ECU kontroly 4WD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Rámec relé (od júna 2011) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Rámec relé (pred júnom 2011) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Kontrolér motora turbo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | ECU kontroly prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Kontrola blokovania prevodovky ECU | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Jednotka kontroly klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Podpora montáže senzora airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | RHD:
Relé zadných svetiel |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | RHD:
Relé zadných svetiel hmlové svetlá |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

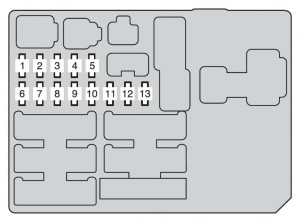

Quadro poistiek kabína
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | INJ | 15 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | OBD | 7,5 | Systém diagnostiky na palube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | STOP | 10 | Brzdové svetlá;
Vysoké brzdové svetlo; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; ABS; TRC; VSC; Systém riadenia uzávierky prevodovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | TAIL | 10 | Osvetlenie prístrojovej dosky;
Predné hmlové svetlá; Systém kontroly úrovne predných svetlometov; Predné pozičné svetlá; Zadné svetlá; Osvetlenie evidenčnej tabule; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Informačný displej; Systém denných svetiel; Automatický systém svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | PWR OUT | 15 | Napájacia zásuvka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | ST | 7,5 | Systém štartovania;
Ukazovatele a meradlá; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | A / C | 10 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | MET | 7,5 | Ukazovatele a meradlá a systém DPF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | CIG | 15 | Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | ACC | 7,5 | Audio systém;
Elektrická zásuvka; Hodiny; Systém kontroly napájania spätného zrkadla; Systém riadenia uzávierky prevodovky; Informačný displej. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | IGN | 7,5 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania; Airbag SRS; Palivové čerpadlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | WIP | 20 | Zem a ostrekovač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | ECU-IG & GAUGE | Klimatizácia;
Systém nabíjania; Uzávierka zadného diferenciálu; ABS; TRC; VSC; Výstražné svetlá; Smerovky; Zadné svetlá; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Systém riadenia uzávierky prevodovky; Ohrievač zadného okna; Svetlomety; Dodatočné spínače dverí; Elektrické zamykanie dverí; Systém diaľkového ovládania bezdrôtovo; Senzor riadenia; Systém denných svetiel; Tempomat; Ostrekovače svetlometov; Vyhrievanie sedadiel; Ohrievače vonkajších zrkadiel; Informačný displej; Výstražné svetlo pásu pasažiera. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

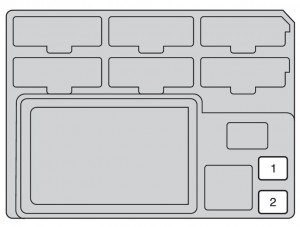

| Poistka | Amp [A] | Popis | |
| 1 | AM1 | 40 | Systém blokovania diferenciálu zadného,
ABS, TRC, VSC, Poistky “ACC”, “CIG”, “ECU-IG & GAUGE” “WIP”. |
| 2 | IG1 | 40 | Poistky “PWR”, “S-HTR”, “4WD”,
“DOOR”, “DEF” a “MIR HTR”. |
| Relé | |||
| R1 | Zásuvka napájania (PWR OUT) | ||
| R2 | Ohrievač (HTR) | ||
| R3 | Integračné relé | ||

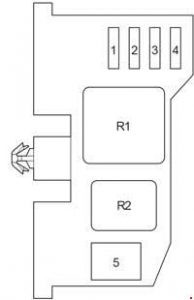

Schéma relé kabína (pred júnom 2011)

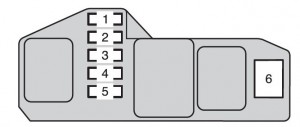

| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | DOOR | 25 | Systém elektrického centrálneho zamykania dverí;
Elektrické okná. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | DEF | 20 | Ohrievač zadného okna;
Viacbodový vstrekovací systém; Sekvenčný viacbodový vstrekovací systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | S-HTR | 15 | Vyhrievanie sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 4WD | 20 | Uzávierka zadného diferenciálu;
ABS; TRC; VSC. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | PWR | 30 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Zapaľovanie (IG1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Ohrievač zadného okna (DEF) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

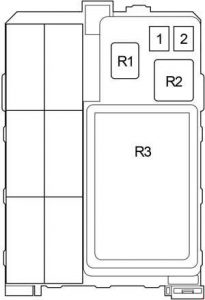

Quadro relè kabína (od júna 2011)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | MIR HTR | 15 | Pred novembrom 2011:
Ohrievače zrkadla spätného pohľadu vonkajšie |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOOR | 25 | Od novembra 2011:
Systém zamykania dverí a elektrických okien |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | DOOR | 25 | Pred novembrom 2011:
Systém zamykania dverí a elektrických okien |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DEF | 20 | Od novembra 2011:
Ohrievač zadného okna; Viacbodový vstrekovací systém; Sekvenčný viacbodový vstrekovací systém. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | DEF | 20 | Pred novembrom 2011:
Ohrievač zadného okna; Viacbodový vstrekovací systém; Sekvenčný viacbodový vstrekovací systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S-HTR | 15 | Od novembra 2011:
Ohrievače sedadiel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | S-HTR | 15 | Pred novembrom 2011:
Ohrievače sedadiel |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4WD | 20 | Od novembra 2011:
Blokovanie zadného diferenciálu; ABS; TRC; VSC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 4WD | 20 | Pred novembrom 2011:
Blokovanie zadného diferenciálu; ABS; TRC; VSC. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MIR HTR | 15 | Od novembra 2011:
Ohrievače zrkadiel spätného pohľadu vonkajších |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Ohrievače zrkadla spätného pohľadu vonkajšie (MIR HTR) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Zapaľovanie (IG1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Ohrievač zadného okna (DEF) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

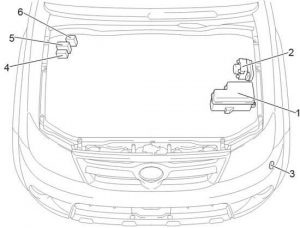

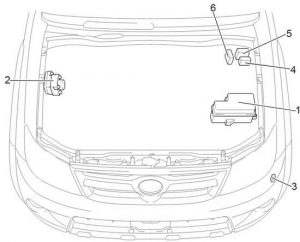

Motorový priestor
LHD
RHD
| Číslo | Popis |
| 1 | Schéma poistkovej skrinky |
| 2 | Riadiaca jednotka kontroly šmyku s pohonom |
| 3 | Relé kontroly trysky svetlometu |
| 4 | Kontrolér zapaľovacích sviečok |
| 5 | 2TR-FE:
Kontrolér vstrekovania vzduchu RHD: Kontrolér vstrekovača (EDU) LHD: Kontrolér vstrekovača (EDU) |
| 6 | RHD: 1KD-FTV a 2KD-FTV (s DPF): Kontrolér vstrekovača (EDU)LHD: 1KD-FTV a 2KD-FTV (bez DPF): Kontrolér vstrekovača (EDU) |

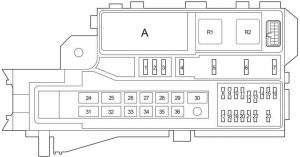

Quadro poistiek motorového priestoru
A
1TR-FE, 2TR-FE, 1GR-FE
1KD-FTV bez DPF, 2KD-FTV bez DPF, 5L-E
1KD-FTV s DPF, 2KD-FTV s DPF
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | 25 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | 15 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | 10 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | FOG | 7,5 | Europa, Maroko:
od augusta 2012 do augusta 2013: Predné hmlové svetlá Od augusta 2013: Predné hmlové svetlá |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Pred augustom 2013:
Predné hmlové svetlá; Výnimka pre Európu a Maroko: Od augusta 2012 do augusta 2013: Predné hmlové svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | HORN | 10 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | EFI | 25 | Viacbodový vstrekovací systém;
Sekvenčný viacbodový vstrekovací systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | H-LP RL | 20 | Pred júnom 2011:
Pravý svetlomet (nízky) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Od júna 2011:
Pravý svetlomet (nízky) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | H-LP LL | 20 | Pred júnom 2011:
Ľavý svetlomet (nízky) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Od júna 2011:
Ľavý svetlomet (nízky) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | H-LP RH | 20 | Pred júnom 2011:
Pravý svetlomet (vysoký) a pravý svetlomet (nízky) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Od júna 2011:
Pravý svetlomet (vysoký) a pravý svetlomet (nízky) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | H-LP LH | 20 | Pred júnom 2011:
Ľavý svetlomet (vysoký) a ľavý svetlomet (nízky) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Od júna 2011:
Ľavý svetlomet (vysoký) a ľavý svetlomet (nízky) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | EFI NO.2 | 10 | Viacbodový vstrekovací systém;
Sekvenčný viacbodový vstrekovací systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | ECU-IG NO.2 | 10 | Viacbodový vstrekovací systém;
Sekvenčný viacbodový vstrekovací systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | ECU-B | 7,5 | Pred augustom 2008:
Dodatočné spínače dverí; Systém elektrického zamykania; Systém diaľkového ovládania bezdrôtovo; Senzor riadenia; Hmlové svetlá |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Od augusta 2008:
Dodatočné spínače dverí; Systém elektrického zamykania; Systém diaľkového ovládania bezdrôtovo; Senzor riadenia; Hmlové svetlá |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | RAD | 15 | Pred augustom 2013:
Audio systém |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Od augusta 2013:
Audio systém |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | DOME | 7,5 | Vnútorné svetlá;
Svetlo spínača motora; Osobné osvetlenie; Ukazovatele a meradlá; Hodiny; Informačný displej; Systém diaľkového ovládania bezdrôtovo; Systém denných svetiel; Hmlové svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | A / F | 20 | Systém kontroly emisií | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | ETCS | 10 | Viacbodový vstrekovací systém;
Sekvenčný viacbodový vstrekovací systém; Systém elektrickej kontroly akcelerátora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | ALT-S | 7,5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | TURN-HAZ | 15 | Havarijné svetlá;
Smerovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | – | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | ECU-B Č.2 | 7,5 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | DCC | 30 | Poistky “ECU-B”, “DOME” a “RAD” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | PTC Č.1 | 50 | Elektrický ohrievač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | H-LP CLN | 30 | Pred júnom 2011:
Čistenie svetlometov |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PWR SEAT | 30 | Elektrické sedadlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | PTC Č.2 | 50 | Europa:
od augusta 2010 do júna 2011 (bez automatickej klimatizácie): Elektrický ohrievač Od júna 2011: Elektrický ohrievač |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Europa:
Pred júnom 2011 (s automatickou klimatizáciou): Elektrický ohrievač; Pred augustom 2010 (bez automatickej klimatizácie): Elektrický ohrievač; Austrália: Elektrický ohrievač. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | ABS Č.1 | 40 | Pred augustom 2008:
ABS, TRC a VSC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H-LP CLN | 40 | Od júna 2011:
Čistenie svetlometov |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | FR HTR | 40 | Pred augustom 2009:
Systém klimatizácie; Poistka “A / C”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Od augusta 2009:
Systém klimatizácie; Poistka “A / C”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | ABS Č.2 | 30 | ABS, TRC a VSC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | ABS Č.1 | 40 | Od augusta 2008:
ABS, TRC a VSC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | ALT | 100 | Systém nabíjania;
Poistky “PWR SEAT”, “HLP CLN”, “FR HTR”, “AM1”, “IG1”, “PTC č. 1”, “PTC č. 2”, “PWR OUT”, “STOP”, “TAIL” a “OBD”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | GLOW | 80 | Systém predohrevu motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | BATT P / I | 50 | Poistky “FOG”, “HORN” a “EFI” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | AM2 | 30 | Motorček štartovania;
Poistky “ST”, “IGN”, “INJ” a “MET”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | HLAVNÝ | 40 | Poistky “H-LP RH”, “H-LP LH”, “H-LP RL” a
“H-LP LL” |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | A / PUMP | 50 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Dimer (DIM) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Svetlomet (H-LP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Motorček štartovania (ST) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | 1TR-FE, 2TR-FE, 1GR-FE:
Senzor pomeru vzduch-palivo (A / F); 1KD-FTV bez DPF, 2KD-FTV bez DPF, 5L-E: Systém predohrevu motora (GLOW); 1KD-FTV s DPF, 2KD-FTV s DPF: c Senzor pomeru vzduch-palivo (A / F). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | 1TR-FE, 2TR-FE, 1GR-FE:
Palivové čerpadlo (F / PMP) 1KD-FTV s DPF, 2KD-FTV s DPF: – |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Toyota Hilux (2014) – schéma poistkovej skrinky
Rok výroby: 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Hilux (2014) je poistka 10 v poistkovej skrinke na prístrojovej doske (strana vodiča – predná časť).
Poistková skrinka v motorovom priestore
| Poistka | Amper | Circuit | |
| 1 | SPARE | 25 | Poistka na náhradné diely |
| 2 | SPARE | 15 | Poistka na náhradné diely |
| 3 | SPARE | 10 | Poistka na náhradné diely |
| 4 | FOG | 7,5 | Predné hmlové svetlá |
| 5 | HORN | 10 | Klaksón |
| 6 | EFI | 25 | Systém viacbodového vstrekovania paliva;
Systém sekvenčného viacbodového vstrekovania paliva. |
| 7 | PTC NO.1 | 50 | Elektrický ohrievač |
| 8 | PWR SEAT | 30 | Elektrické sedadlo |
| 9 | PTC NO.2 | 50 | Elektrický ohrievač |
| 10 | RR CLR * 1 | 40 | Chýbajúci obvod |
| H-LP CLN * 2 | 40 | Prostriedky na čistenie svetlometov | |
| 11 | FR HTR | 50 | Klimatizácia, vzduchová klimatizácia |
| 12 | ABS NO.2 | 30 | ABS, TRC, VSC |
| 13 | ABS NO.1 | 40 | ABS, TRC, VSC |
| 14 | ALT | 100 | Systém nabíjania;
PWR SEAT, RR CLR, H-LP CLN, FR HTR, AM1, IG1, PTC NO.1, PTC NO.2, PWR OUT, STOP, TAIL, OBD |
| 15 | GLOW | 80 | Systém predohrevu motora |
| 16 | BATT P / I | 50 | FOG, HORN, EFI |
| 17 | AM2 | 30 | Motorček štartovania,
ST, IGN, INJ, MET |
| 18 | HLAVNÝ | 40 | H-LP PR, H-LP ĽH,
H-LP ZR, H-LP ZL |
| 19 | A / ČERPADLO | 50 | Systém kontroly emisií |
| 20 | H-LP ZR | 15 | Svetlomet pravý (tlmené svetlo) |
| 21 | H-LP ZL | 15 | Svetlomet ľavý (tlmené svetlo) |
| 22 | H-LP PR | 15 | Svetlomet pravý (diaľkové svetlo), pravý (tlmené svetlo) |
| 23 | H-LP ĽH | 15 | Svetlomet ľavý (diaľkové svetlo), svetlomet ľavý (tlmené svetlo) |
| 24 | EFI Č.2 | 10 | Systém vstrekovania paliva s viacerými bodmi;
Systém sekvenčného vstrekovania paliva s viacerými bodmi. |
| 25 | ECU-IG-Č.2 | 10 | Systém nabíjania;
Klimatizácia; ABS; VSC; Osvetlenie svetlometov. |
| 26 | ECU-B | 10 | Spínače žalúzií v dverách;
Systém elektrického uzamykania; Systém bezdrôtového diaľkového ovládania; Senzor riadenia; Svetlomety. |
| 27 | RAD | 20 | Audio systém |
| 28 | DOME | 7,5 | Vnútorné osvetlenie;
Žiarovka spínača motora; Osobné osvetlenie; Ukazovatele a meradlá; Hodiny; Informačný displej; Systém bezdrôtového diaľkového ovládania; Systém denného svietenia; Svetlomet hmlových svetiel. |
| 29 | A / F | 20 | Systém kontroly emisií |
| 30 | ETCS | 10 | Systém vstrekovania paliva s viacerými bodmi;
Systém sekvenčného vstrekovania paliva s viacerými bodmi. |
| 31 | ALT-S | 7,5 | Systém nabíjania |
| 32 | TURN-HAZ | 15 | Havarijné svetlá a smerovky |
| 33 | SIREN | 7,5 | SIRENA |
| 34 | ECU-B Č.2 | 7,5 | Systém klimatizácie |
| 35 | DCC | 30 | ECU-B, KRYT, RAD |
| * 1: Pre modely TGN26L-PRMDK a KUN25L-PRMDH * 3 * 2: Okrem modelov TGN26L-PRMDK a KUN25L-PRMDH * 3 * 3: Kód modelu je uvedený na štítku alebo na tabuľke výrobcu. |
|||
Poistková skrinka v prístrojovej doske (strana vodiča) – predná časť
| Poistka | Amp [A] | Popis | |
| 1 | PWR OUT | 15 | Vývod napájania |
| 2 | TAIL | 10 | Osvetlenie prístrojovej dosky;
Predné hmlové svetlá; Systém kontroly úrovne predných svetlometov; Predné pozičné svetlá; Zadné svetlá; Osvetlenie evidenčného čísla; Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; Informačný displej; Systém denných svetiel; Automatický systém svetlometov. |
| 3 | STOP | 10 | Brzdové svetlá;
Vysoké brzdové svetlo; Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; ABS; TRC; VSC; Systém kontroly uzamknutia prevodovky. |
| 4 | OBD | 7,5 | Systém diagnostiky palubného počítača |
| 5 | INJ | 15 | Systém viacbodového vstrekovania paliva;
Systém sekvenčného viacbodového vstrekovania paliva. |
| 6 | ECU-IG & GAUGE | 10 | Klimatizácia;
Systém nabíjania; Uzamknutie zadného diferenciálu; ABS; TRC; VSC; Výstražné svetlá; Smerovky; Zadné svetlá; Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; Systém kontroly uzamknutia prevodovky; Ohrievač zadného skla; Svetlomety; Prídavné spínače dverí; Elektrické zamykanie dverí; Systém diaľkového ovládania bezdrôtovo; Senzor riadenia; Systém denných svetiel; Tempomat; Umývač svetlometov; Vyhrievanie sedadiel; Ohrievače vonkajších zrkadiel; Informačný displej; Výstražná lampa pre bezpečnostný pás cestujúceho. |
| 7 | WIP | 20 | Stierač a umývač čelného skla |
| 8 | IGN | 7,5 | Systém viacbodového vstrekovania paliva;
Systém sekvenčného viacbodového vstrekovania paliva; Airbag SRS; Čerpadlo paliva. |
| 9 | ACC | 7,5 | Audio systém;
Elektrická zásuvka; Hodiny; Systém kontroly napájania spätného zrkadla; Systém kontroly uzamknutia prevodovky; Informačný displej. |
| 10 | CIG | 15 | Zapaľovač cigariet |
| 11 | MET | 7,5 | Smerovky a meradlá a systém DPF |
| 12 | A / C | 10 | Systém klimatizácie |
| 13 | ST | 7,5 | Systém štartovania;
Smerovky a meradlá; Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva. |
Poistková skrinka v prístrojovej doske (strana vodiča) – zadná časť
| Poistka | Amp [A] | Popis | |
| 1 | AM1 | 40 | Systém uzamykania zadného diferenciálu;
ABS, TRC, VSC, ACC, CIG, ECU-IG & GAUGE WIP |
| 2 | IG1 | 40 | Poistky PWR, S-HTR, 4WD, DOOR, DEF a MIR HTR |
Poistková skrinka v prístrojovej doske (strana pre cestujúcich)
| Poistka | Amp [A] | Popis | |
| 1 | MIR-HTR | 15 | Ohrievače zrkadla spätného pohľadu vonkajšieho |
| 2 | 4WD | 20 | Zámok zadného diferenciálu,
ABS, TRC a VSC. |
| 3 | S-HTR | 15 | Ohrievače sedadiel |
| 4 | DEF | 20 | Ohrievač zadného okna;
Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva. |
| 5 | DOOR | 25 | Systém elektrického zamykania dverí;
Elektrické okná. |
| 6 | PWR | 30 | Elektrické okná |
O Toyota Hilux (1997-2015)
Toyota Hilux, vyrábaná v rokoch 1997 až 2015, je robustné a spoľahlivé vozidlo, ktoré si získalo popularitu po celom svete vďaka svojej odolnosti a všestrannosti. Tento model je známy svojou schopnosťou zvládať náročné terény a ťažké náklady, čo ho robí ideálnym pre prácu aj voľný čas. Toyota Hilux bola dostupná s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré ponúkali rôzne výkony a efektivitu. Vďaka svojej konštrukcii a spoľahlivosti sa Hilux stal obľúbeným výberom pre tých, ktorí potrebujú vozidlo schopné zvládnuť aj tie najnáročnejšie podmienky.
Schéma poistkovej skrinky Toyota Hilux
Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Hilux, ktorá je kľúčová pre pochopenie elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a v kabíne, čo umožňuje jednoduchý prístup k poistkám. Diagramy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je dôležitou súčasťou vozidla, ktorá zabezpečuje ochranu pred elektrickými skratmi a preťažením.
