Toyota Yaris XP130 a XP150 (2011-2018) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Yaris XP130 a XP150 (2011–2018), informácie o polohe panelov poistiek vnútri auta a priradenie každej poistky (rozloženie poistiek).

Toyota Yaris XP130 a XP150 – schéma poistkovej skrinky

Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Yaris XP130 a XP150 je poistka 23 (15A) v poistkovej skrinke v kabíne.

Motorový priestor

Poloha

LHD (volant vľavo)



RHD (volant vpravo)



Popis

  1. Relé zapaľovacej sviečky
  2. Poistková skrinka a relé
  3. Riadiaca jednotka bŕzd
  4. Poistková skrinka č. 2
  5. Poistková skrinka napájania
  6. Riadiaca jednotka motora

Poistková skrinka a relé



Popis

1 7,5A – Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne.
2 20A EFI MAIN – Benzín:

Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne.
30A ECD MAIN – Nafta:

Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne.
3 7,5A EFI NO.3 – Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne.
4 10A – Klaksón;

Akustický signál
5 10A EFI NO.2 – Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne.
6 10A – Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne;

Airbag;

Brzdové svetlá;

Systém klasifikácie predných cestujúcich.
7 15A IGN – Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne.
8 7,5A – Prístrojová doska
9 –
10 30A – od júla 2014 (TMMF): Prídavný ohrievač (TMMF – Toyota Motor Manufacturing France)
11 25A – pred júlom 2014 (TMMF): Prídavný ohrievač (TMMF – Toyota Motor Manufacturing France)
30A – od júla 2014 (TMMF): Pomocný ohrievač (TMMF – Toyota Motor Manufacturing France)
12 50A EPS – Elektrické posilňovanie riadenia
13 30A – ABS, VSC
14 30A – Vyhrievané sklá;

Vyhrievané zrkadlá.
15 40A – Klimatizácia
16 50A – TMMF: Pomocný ohrievač (TMMF – Toyota Motor Manufacturing France)
30A – Čistenie svetlometov
17 30A – Ventilátor chladenia
18 50A – ABS, VSC
19 10A – Zrkadlá s vyhrievaním;

Vyhrievané zadné sklo;

Tempomat;

Ukazovateľ prevodov;

Riadiaca jednotka motora.
20 5A ECU-B Č.1 – Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Karoséria ECM.
21 15A – Vnútorné osvetlenie;

Osobné osvetlenie;

Audio systém;

VSC.
22 40A – Nabíjací systém (1NR-FE);

Systém štart-stop.
23 30A – Systém štartovania
24 15A – TMMF:

Audio systém;

Navigácia;

Asistencia pri parkovaní (TMMF – Toyota Motor Manufacturing France).
25 25A– do júla 2014: Dvojitá blokácia
25A – do júla 2014 (TMMF): Prídavný ohrievač (TMMF – Toyota Motor Manufacturing France)
26 30A – Poistky: “DOME”, “ECU-B NR 1”, “ECU-B NR 2”
27 20A – do júla 2014 (TMMF):

Veko;

Imobilizér;

Systém inteligentného prístupu s tlačidlom na štartovanie;

Systém štart-stop;

Blokovanie volantu;

Systém bezdrôtového ovládania (TMMF – Toyota Motor Manufacturing France).
28 10A ETCS – Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
29 10A – Smerovky;

Havarijné svetlá.
30 7,5A AM2 – Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

Systém štartovania.
31 5A – Prístrojová doska;

Systém bezdrôtového ovládania;

Systém monitorovania tlaku pneumatík;

Systém klasifikácie predných cestujúcich.
32 7,5A – Nabíjací systém
33 50A – Poistky: “EFI MAIN”, “EFI Č.2”, “EFI Č.3”, “IG2”, “IGN”, “MET”, “HORN”
34 80A – Prídavný ohrievač, vyhrievané zrkadlá
Relé
R1 Chladiaca ventilátor (2)
R2 Chladiaca ventilátor (1)
R3 Vyhrievané zadné sklo (DEF)
R4 Motorček štartovania (ST)
Leggere  Toyota RAV 4 II (2000-2005) – batérie

Poistková skrinka č. 2

Popis

1 20A – Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne.
2 7,5A – Denné svetlá
15A – Denné svetlá
3 10A – Chladiaca ventilátor;

Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne
10A – Systém viacbodového vstrekovania;

Systém viacbodového vstrekovania sekvenčne.
4 7,5A – pred júlom 2014: Klimatizácia;

Automatické osvetlenie;

Svetlomety;

Nastavenie prietoku svetlometov.
20A – od júla 2014: Klimatizácia;

Automatické osvetlenie;

Svetlomety;

Nastavenie prietoku svetlometov.
5 50A – Riadiaca jednotka prevodovky
6 10A H-LP RH HI – Pravé diaľkové svetlo
7 10A H-LP LH HI – Ľavé diaľkové svetlá, prístrojová doska
8 10A H-LP RH LO – Pravé stretávacie svetlo
9 10A H-LP LH LO – Svetlo s nízkym lúčom vľavo;

Svetlomet hmlového svetla predného.
10 –
11 –
12 –
13 –
14 –
Relé
R1 pred júlom 2014: Stmievač (DIM) (spínač svetlometov)
od júla 2014: Pomocné kúrenie
R2 Denné svetlá;

Antivírusový systém.
R3 Svetlomety
Svetlomety, denné svetlá.

N. 1



Pred júlom 2014

  • R1 – Relé integro

Od júla 2014

  • R1 Riadiaca jednotka motora (ECD NO.2)
  • R2 Pomocné kúrenie (PTC HTR NO.2)
  • R3 Pomocné kúrenie (PTC HTR NO.3)
  • Motorček na štartovanie R4 (ST NR 2)

N. 2



Pred júlom 2014

R2 – (O / P MTR (systém Stop & Start)) alebo R1 – Riadiaca jednotka prevodovky (MMT)

Od júla 2014

R1 – dimmer (DIM (svetlomet))

Poistková skrinka napájania

Nachádza sa na kladnom termináli batérie.





Popis

  1. 80A GLOW DC/DC – systém viacbodového vstrekovania / systém sekvenčného viacbodového vstrekovania
  2. 80A MAIN – Poistky: “BBC”, “ST”, “AMP”, “D / L NO.2”, “DCC”, “STR LOCK”, “MIR-HTR”, “ETCS”, “HAZ”, ” AM2 “”, ALT-S “”, “R/I” “”, DRL “” EU-DRL “”, S-HORN “”, H-LP MAIN “”, H-LP RH HI “”, H-LP LH HI “”, H-LP RH LO “”, H-LP LH LO“
  3. ALT 120A – Systém nabíjania, Poistky: “ID / UP”, “EPS”, “ABS NO.2”, “DEF”, “PTC”, “HTR”, “H-LP CLN”, “RDI FAN”, ” ABS NO.1 “,” TAIL NO.2 “,” PANEL “,” DOOR R / R “,” DOOR P “,” ECU-IG NO.1 “,” ECU-IG NO.2 “,” A / C “,” GAUGE “,” WASHER “,” WIPER “,” WIPER RR “,” P / W “,” DOOR R / L “,” DOOR “,” CIG “,” ACC “,” D / L ” , “OBD”, “STOP”, “AM1”, “FOG FR”
Leggere  Toyota RAV 4 I (1994-2000) – batérie

Kabína

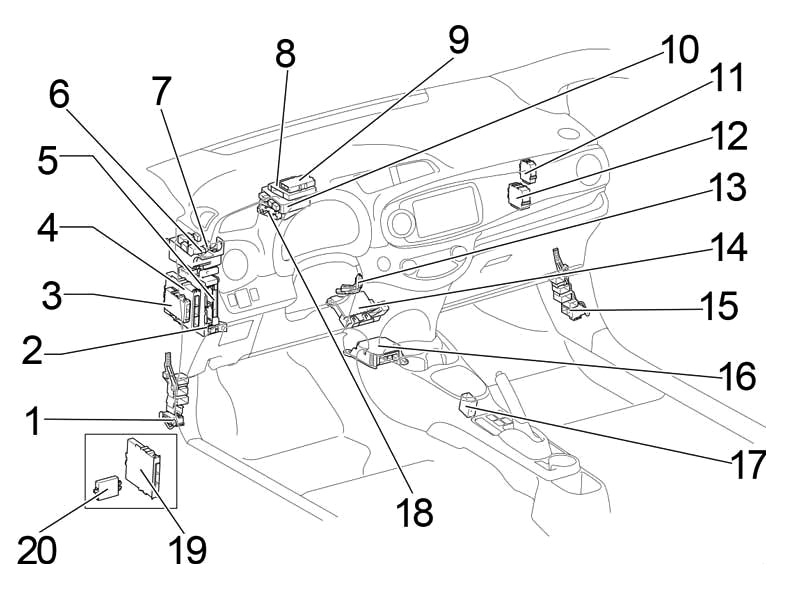

Poloha

LHD

Poloha

RHD

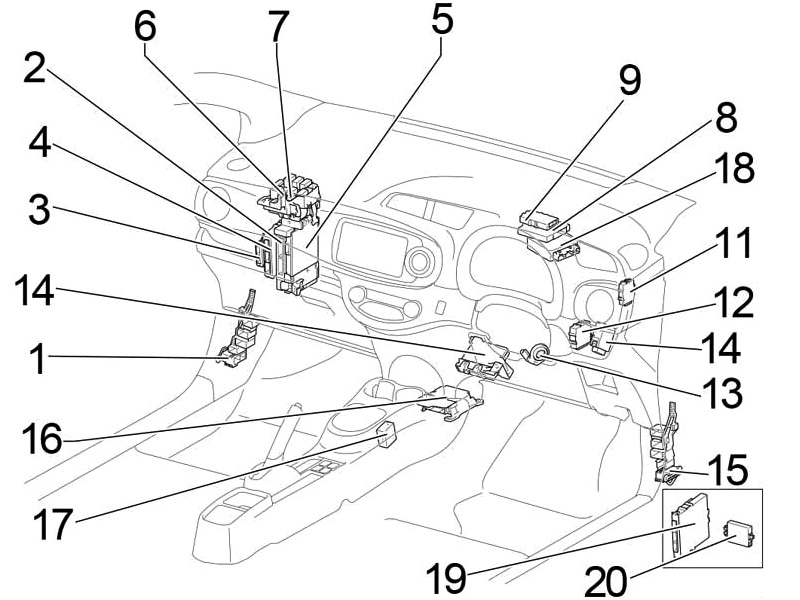

Poloha - 2

Popis

  1. Distribučná jednotka
  2. Poistková skrinka
  3. Riadiaca jednotka motora a prevodovky (bez systému Start-Stop)
  4. Riadiaca jednotka systému Start-Stop
  5. Riadiaca jednotka elektrického systému karosérie
  6. Relé kúrenia (HTR)
  7. Poistková skrinka relé
  8. Riadiaca jednotka systémov asistencie vodiča
  9. Riadiaca jednotka motora a prevodovky (so systémom Start-Stop)
  10. Riadiaca jednotka prevodovky (LHD)
  11. Blokovanie bezpečnostnej siete
  12. Relé stieračov
  13. Zosilňovač transpondéra kľúča
  14. Zosilňovač klimatizácie
  15. Distribučná jednotka
  16. Riadiaca jednotka airbagu
  17. Kontrolór blokovania páky prevodovky
  18. Riadiaca jednotka posilňovača riadenia
  19. Blokovanie certifikácie
  20. Blokovanie ID kódu (so systémom prístupu a štartovania inteligentne)
    Riadiaca jednotka transpondéra kľúča (bez systému prístupu a štartovania inteligentne)

Poistková skrinka

Nachádza sa pod prístrojovou doskou.

LHD (volant vľavo)



RHD (volant vpravo)





Popis

1 –
2 –
3 –
4 15A – Vyhrievané sedadlá
5 –
6 –
7 7,5A – Elektrické zrkadlá
8 –
9 –
10 –
11 –
12 25A – Dvojitá blokácia
13 –
14 –
15 15A – do júna 2013: Predné hmlové svetlo
15A – Od júna 2013 (TMC): Predné hmlové svetlo (TMC – Toyota Motor Corporation)
7,5A – od júna 2013 (TMMF): Predné hmlové svetlo (TMMF – Toyota Motor Manufacturing France)
16 7,5A – Systém štartovania
17 7,5A – Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania;

VSC;

Stop svetlo;

Dodatočné stop svetlo.
18 7,5A – Zadné hmlové svetlo
19 –
20 7,5A – Diagnostický konektor
21 25A – Centrálne zamykanie;

Karoséria ECM.
22 5A – ECM karoséria;

Eleketrické zrkadlá;

Audio systém;

Blokovanie voliča prevodovky.
23 15A – Zásuvka (zapaľovač cigariet)
24 20A – Ovládače okien
25 20A – Ovládanie okien
26 30A – Elektrické okná
27 15A – Zadný stierač
28 20A – Stierač
29 15A – Umývač okien
30 –
31 –
32 10A – Svetlá cúvania, blokovanie páky prevodovky;

Audio systém;

Systém nabíjania;

Systém viacbodového vstrekovania;

Systém sekvenčného viacbodového vstrekovania.
33 7,5A – Klimatizácia;

Vyhrievané zadné sklo;

Vyhrievané zrkadlá.
34 5A – VSC
35 5A — Chladiaca ventilátor;

Vyhrievané zadné sklo;

VSC;

Elektrický posilňovač riadenia;

Riadiaci modul karosérie;

Bezdrôtový kontrolný systém;

Systém monitorovania tlaku v pneumatikách.
36 20A – Ovládače okien
37 20A – Ovládanie okien
38 5A – Prístrojová doska;

Osvetlenie prístrojovej dosky;

Spínač svetla.
39 10A – Bočné svetlo;

Osvetlenie evidenčného čísla.
Leggere  Toyota Auris Hybrid (2011-2012) – poistková skrinka

Poistková skrinka

Popis

  • R1 – Osvetlenie interiéru (DOME CUT)
  • R2 – do júla 2014: Svetlomet hmlový predný (FR FOG) / od mája 2015: (STP)

Dodatočné prvky

Popis

  1. Detektor kolízie
  2. Prijímač pre systém monitorovania tlaku pneumatík
  3. Audio zosilňovač
  4. Prijímač centrálneho zamykania

O Toyota Yaris XP130 a XP150 (2011-2018)

Modely Toyota Yaris XP130 a XP150, vyrábané v rokoch 2011 až 2018, sú známe svojou spoľahlivosťou a kompaktným dizajnom, ktorý je ideálny pre mestskú jazdu. Tieto modely ponúkajú rôzne možnosti motorizácie, vrátane benzínových a naftových motorov, ktoré sa líšia objemom a výkonom. Yaris je obľúbený pre svoju úspornosť a jednoduchú ovládateľnosť, čo ho robí ideálnym vozidlom pre každodenné použitie. Interiér vozidla je navrhnutý s dôrazom na pohodlie a funkčnosť, pričom ponúka dostatok priestoru pre pasažierov aj batožinu.

Schéma poistkovej skrinky Toyota Yaris XP130 a XP150

Táto stránka zobrazuje schému poistkovej skrinky pre modely Toyota Yaris XP130 a XP150, ktorá je nevyhnutná pre správnu údržbu a opravu elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v kabíne vozidla, pod prístrojovou doskou, a druhá poistková skrinka sa nachádza v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vášho vozidla.
