Toyota FJ Cruiser (2006-2017) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota FJ Cruiser (2006–2017), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.
Schéma poistiek a relé – Toyota FJ Cruiser
Vzťahuje sa na vozidlá vyrobené v rokoch:
2006, 2007.

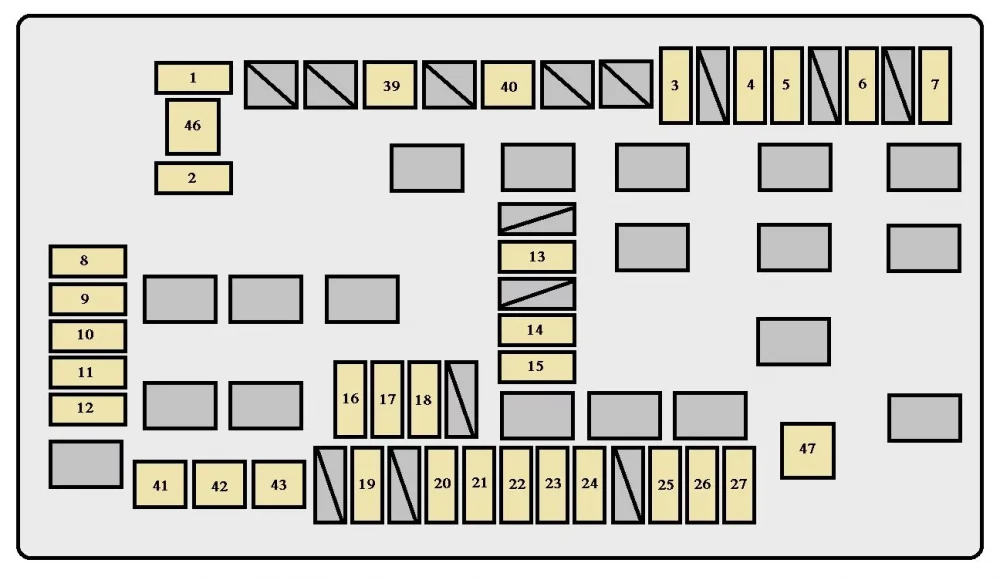

Vano motore
Pannello strumenti
Vano motore
Fusibili (tipo A)
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Svetlá prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Svetlomet do poľa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Svetlá stop, svetlo stop vysoké, systém proti zablokovaniu, systém kontroly trakcie, aktívny systém kontroly trakcie, systém stability vozidla, systém „AUTO LSD“, systém viacbodového/sekvenciálneho vstrekovania, systém blokovania prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Svetlomet s tlmeným svetlom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Systém diagnostiky palubného systému | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Pravý svetlomet (tlmené svetlá) (vozidlá s denným svietením), pravý svetlomet (vozidlá bez denného svietenia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Ľavý svetlomet (tlmené svetlá) (vozidlá s denným svietením), ľavý svetlomet (vozidlá bez denného svietenia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Pravý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Ľavý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Vnútorné osvetlenie, osvetlenie batožinového priestoru, hodiny, počítadlo príslušenstva, počítadlo a manometer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Systém klimatizácie, systém multiplexovej komunikácie, systém airbagov SRS, systém klasifikácie predných cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Smerovky, výstražné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Systém viacbodového/sekvenciálneho vstrekovania, elektronický systém riadenia klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Poistka “EFI NO.2”, systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Systém uzamykania dverí, multiplexový komunikačný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Tiahlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Systém viacbodového/sekvenciálneho vstrekovania, systém proti zablokovaniu, systém stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém airbag SRS, systém klasifikácie predných cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 7,5 | Odosielateľ a meradlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 30 | Stierače a umývač čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 20 | Pohon všetkých kolies, systém uzamykania zadného diferenciálu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | Napájacia zásuvka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Stierač a umývač zadného skla, multiplexový komunikačný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 10 | Systém proti zablokovaniu, systém stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém “AUTO LSD”, systém viacbodového/sekvenciálneho vstrekovania, tempomat, systém uzamykania zadných dverí, systém uzamykania prevodovky, multiplexový komunikačný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 15 | Smerovky, klimatizačný systém, systém nabíjania, spínač na zrušenie štartovania spojky, systém proti zablokovaniu, systém kontroly trakcie, aktívny systém kontroly trakcie, systém stability vozidla, systém “AUTO LSD”, cúvacie svetlá, intuitívna parkovacia asistencia, systém uzamykania zadného diferenciálu, napájacia zásuvka, meradlo príslušenstva, odosielateľ a indikátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 7,5 | Systém štartovania, spínač na zrušenie štartovania spojky, napájacia zásuvka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 10 | Zadné svetlá, osvetlenie evidenčného čísla, parkovacie svetlá, kontrola osvetlenia prístrojového panela, osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 7,5 | Systém uzamykania prevodovky, vonkajšie spätné zrkadlá, audio systém, elektrická zásuvka, hodiny, meradlo príslušenstva, multiplexový komunikačný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ B)
| Číslo | Amperáž [A] | Popis |
| 39 | 50 | Poistky “ACC”, “ECU-IG”, “IG1”, “PR WSH”, “FR WIP-WSH”, “4WD/DIFF” a “STA” |
| 40 | 50 | “CODA”, “USCITA PWR”, “POTENZA” |
| 41 | 40 | Systém antiblockovania, systém stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém “AUTO LSD” |
| 42 | 30 | Poistky “IGN” a “GAUGE”, systém viacbodového/sekvenciálneho vstrekovania, systém štartovania |
| 43 | 30 | Systém antiblockovania, systém stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém “AUTO LSD” |
| 44 | 30 | Elektrické okná |
| 45 | 80 | Zásuvka napájania |
Poistky (typ C)
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 120 | Poistky “AM1”, “AC 115V”, “DEFOG”, “DEFOG NO.2”, “STOP”, “OBD”, “J/B”, “CODA DA TRAINO”, “AUX LP” a “OFFROAD LP” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 60 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Toyota FJ Cruiser
Týka sa vozidiel vyrobených v rokoch:
2008, 2009.
Vano motore (typ A)
Vano motore (typ B) – ak je prítomný
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Svetlá prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Svetlomet do poľa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Svetlá stop, svetlo stop vysoké, systém proti zablokovaniu, systém kontroly trakcie, aktívny systém kontroly trakcie, systém kontroly stability vozidla, systém “AUTO LSD”, systém vstrekovania paliva viacbodový/sekvenciálny, systém uzamykania prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Svetlomet stretávací | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Systém diagnostiky na palube | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Pravý svetlomet (stretávacie svetlá)*1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pravý svetlomet*2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Ľavý svetlomet (stretávacie svetlá)*1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavý svetlomet*2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Pravý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Ľavý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | Vnútorné osvetlenie, osvetlenie batožinového priestoru, hodiny, počítadlo príslušenstva, počítadlo a manometer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Klimatizačný systém, multiplexový komunikačný systém, systém airbagov SRS, systém klasifikácie predných cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Hlasný klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Systém viacbodového/sekvenciálneho vstrekovania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Smerovky, núdzové blikače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Systém viacbodového/sekvenciálneho vstrekovania paliva, elektronický systém riadenia akcelerátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Poistka “EFI NO.2”, systém viacbodového/sekvenciálneho vstrekovania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 20 | Systém uzamykania dverí, multiplexový komunikačný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Zásuvný prevodník | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF a STA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 50 | CODA, VÝSTUP PWR, VÝKON | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 40 | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 30 | IGN a GAUGE, systém viacbodového/sekvenciálneho vstrekovania paliva, systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 30 | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP a OFFROAD LP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 60 | Klimatizačný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 80 | Pri napájacom bode | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| *1: Vozidlá s dennými svetlami
*2: Vozidlá bez denných svetiel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pod prístrojovou doskou
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Systém vstrekovania paliva multipoint/sekvenciálny, systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD, systém airbagov SRS, systém klasifikácie predných cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | Čítač a merací prístroj | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Stierače a umývač čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Pohon všetkých kolies, uzamknutie zadného diferenciálu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Pri napájacom bode | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Stierač a umývač zadného okna, systém multiplexovej komunikácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD, systém vstrekovania paliva multipoint/sekvenciálny, tempomat, systém uzamknutia zadných dverí, systém uzamknutia prevodovky, systém multiplexovej komunikácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Smerovky, systém klimatizácie, systém nabíjania, spínač zrušenia štartovania spojky, systém proti zablokovaniu, systém kontroly trakcie, aktívny systém kontroly trakcie, systém kontroly stability vozidla, systém AUTO LSD, cúvacie svetlá, intuitívna parkovacia asistencia, systém uzamknutia zadného diferenciálu, napájací bod, merací prístroj príslušenstva, čítač a manometer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 | Systém štartovania, spínač zrušenia štartovania spojky, napájací bod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Zadné svetlá, osvetlenie evidenčného čísla, parkovacie svetlá, kontrola osvetlenia prístrojového panela, osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Systém uzamknutia prevodovky, vonkajšie spätné zrkadlá, audio systém, elektrická zásuvka, hodiny, merací prístroj príslušenstva, systém multiplexovej komunikácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Toyota FJ Cruiser
Týka sa vozidiel vyrobených v rokoch:
2010.

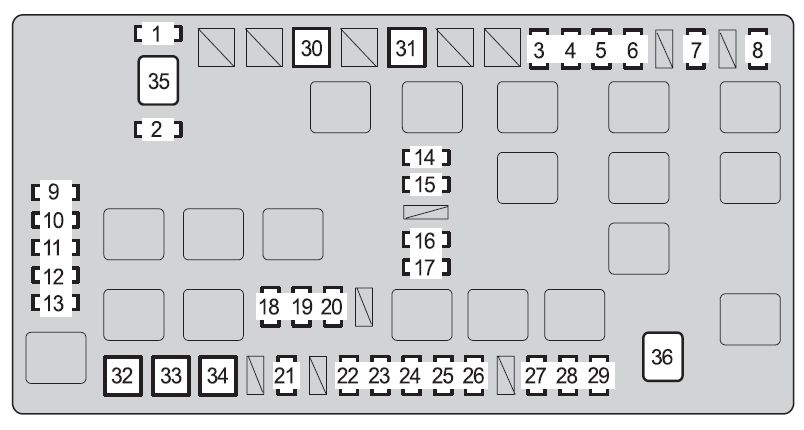

Motorový priestor (typ A)
Motorový priestor (typ B) – ak je prítomný
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Svetlá prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Svetlomet na off-road | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Svetlá stop, vysoké svetlo stop, systém proti zablokovaniu, systém kontroly trakcie, aktívny systém kontroly trakcie, systém stability vozidla, systém “AUTO LSD”, systém vstrekovania paliva viacbodový/sekvenciálny, systém blokovania prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Svetlo stretávacie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Systém diagnostiky na palube | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Pravý svetlomet (stretávacie svetlá)*1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pravý svetlomet*2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Ľavý svetlomet (stretávacie svetlá)*1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavý svetlomet*2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Pravý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Ľavý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Osvetlenie interiéru, osobné osvetlenie, svetlo spínača motora, hodiny, počítadlo príslušenstva, počítadlo a smerovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Systém klimatizácie, multiplexový komunikačný systém, systém airbagov SRS, systém klasifikácie predných cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Systém vstrekovania paliva multipoint/sekvenciálne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Smerovky, núdzové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Systém vstrekovania paliva multipoint/sekvenciálne, elektronický systém riadenia klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | Poistka “EFI NO.2”, systém vstrekovania paliva multipoint/sekvenciálne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Systém uzamykania dverí, multiplexový komunikačný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | Prevodník na ťahanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 20 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF a STA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 50 | CODA, VÝSTUP PWR, VÝKON | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 40 | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 30 | IGN a GAUGE, systém vstrekovania paliva multipoint/sekvenciálne, systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 30 | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP a OFFROAD LP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 60 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 80 | Pri napájacom bode | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| *1: Vozidlá s dennými svetlami *2: Vozidlá bez denných svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

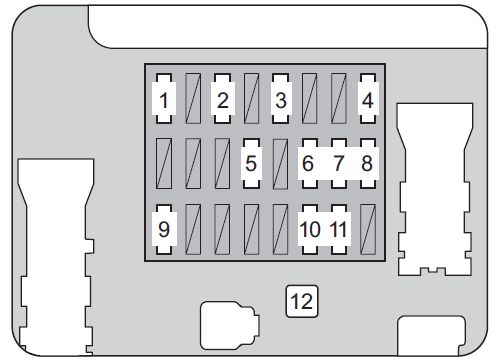

Pod prístrojovou doskou
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Systém vstrekovania paliva multipoint/sekvenciálne, systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD, systém airbagov SRS, systém klasifikácie predných pasažierov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | Čítačka a merač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Stierače a umývače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Pohon všetkých kolies, uzamknutie zadného diferenciálu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Pri bode napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Stierač a umývač zadného skla, systém multiplexnej komunikácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD, systém vstrekovania paliva multipoint/sekvenciálne, tempomat, systém uzamknutia zadných dverí, systém uzamknutia prevodovky, systém multiplexnej komunikácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Smerovky, systém klimatizácie, systém nabíjania, spínač zrušenia štartovania spojky, systém proti zablokovaniu, systém kontroly trakcie, aktívny systém kontroly trakcie, systém kontroly stability vozidla, systém AUTO LSD, cúvacie svetlá, intuitívna parkovacia asistencia, systém uzamknutia zadného diferenciálu, bod napájania, merač príslušenstva, čítačka a manometer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 7,5 | Systém štartovania, spínač zrušenia štartovania spojky, bod napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Zadné svetlá, osvetlenie evidenčného čísla, parkovacie svetlá, kontrola osvetlenia prístrojovej dosky, osvetlenie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Systém uzamknutia prevodovky, vonkajšie zrkadlá, audio systém, elektrická zásuvka, hodiny, čítačka príslušenstva, systém multiplexnej komunikácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistiek a relé – Toyota FJ Cruiser
Týka sa vozidiel vyrobených v rokoch:
2011, 2012.
Motorový priestor (typ A)
Motorový priestor (typ B) – ak je prítomný
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Svetlá prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Svetlomet do terénu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Svetlá stop, vysoké svetlo stop, systém proti zablokovaniu, systém kontroly trakcie, aktívny systém kontroly trakcie, systém stability vozidla, systém “AUTO LSD”, systém viacbodového/sekvenciálneho vstrekovania paliva, systém blokovania prevodovky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Svetlomet s tlmenými svetlami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7,5 | Systém diagnostiky na palube | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Pravý svetlomet (tlmené svetlá)*1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pravý svetlomet*2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Ľavý svetlomet (tlmené svetlá)*1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ľavý svetlomet*2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Pravý svetlomet (diaľkové svetlo)*1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Ľavý svetlomet (diaľkové svetlo)*1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Systém viacbodového/sekvenciálneho vstrekovania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Systém viacbodového/sekvenciálneho vstrekovania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Systém viacbodového/sekvenciálneho vstrekovania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Vnútorné osvetlenie, osobné osvetlenie, svetlo spínača motora, hodiny, počítadlo príslušenstva, počítadlo a indikátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Systém klimatizácie, systém multiplexovej komunikácie, systém airbagov SRS, systém klasifikácie predných cestujúcich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Systém viacbodového/sekvenciálneho vstrekovania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Smerovky, núdzové blikače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Systém viacbodového/sekvenciálneho vstrekovania paliva, elektronický systém riadenia klapky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 20 | Poistka “EFI NO.2”, systém viacbodového/sekvenciálneho vstrekovania paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 30 | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 20 | Systém uzamykania dverí, systém multiplexovej komunikácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 15 | Tiahlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 50 | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF a STA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 50 | KONCOVKA, VÝSTUP PWR, VÝKON | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 40 | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 30 | IGN a GAUGE, systém viacbodového/sekvenciálneho vstrekovania paliva, systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30 | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP a OFFROAD LP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 60 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 80 | Pri napájacom bode | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| *1: Vozidlá s dennými svetlami
*2: Vozidlá bez denných svetiel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pod prístrojovou doskou
| Číslo | Amperáže [A] | Popis |
| 1 | 10 | Systém viacbodového/sekvenciálneho vstrekovania paliva, systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD, systém airbagov SRS, systém klasifikácie predných cestujúcich |
| 2 | 7,5 | Čítačka a meradlo |
| 3 | 30 | Stierače a umývače čelného skla |
| 4 | 20 | Pohonná sústava, uzamknutie zadného diferenciálu |
| 5 | 15 | Bod napájania |
| 6 | 15 | Stierač a umývač zadného skla, systém multiplexovej komunikácie |
| 7 | 10 | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD, systém viacbodového/sekvenciálneho vstrekovania paliva, tempomat, systém uzamknutia zadných dverí, systém uzamknutia prevodovky, systém multiplexovej komunikácie |
| 8 | 15 | Smerovky, systém klimatizácie, nabíjací systém, spínač na zrušenie štartovania spojky, systém proti zablokovaniu, systém kontroly trakcie, aktívny systém kontroly trakcie, systém kontroly stability vozidla, systém AUTO LSD, cúvacie svetlá, intuitívna parkovacia asistencia, systém uzamknutia zadného diferenciálu, bod napájania, meradlo príslušenstva, čítačka a manometer |
| 9 | 7,5 | Systém štartovania, spínač na zrušenie štartovania spojky, bod napájania |
| 10 | 10 | Zadné svetlá, osvetlenie evidenčného čísla, pozičné svetlá, kontrola osvetlenia prístrojovej dosky, osvetlenie |
| 11 | 7,5 | Systém uzamknutia prevodovky, vonkajšie zrkadlá, audio systém, elektrická zásuvka, hodiny, čítačka príslušenstva, systém multiplexovej komunikácie |
| 12 | 30 | Elektrické okná |
Schéma poistiek a relé – Toyota FJ Cruiser
Týka sa vozidiel vyrobených v rokoch:
2013, 2014, 2015, 2016, 2017.
Vano motore (typ A)
Vano motore (typ B) – ak je prítomný
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Svetlá prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Svetlomet do terénu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Svetlá stop;
Vysoké svetlo; Systém proti zablokovaniu; Systém kontroly trakcie; Aktívny systém kontroly trakcie; Systém kontroly stability vozidla; Systém “AUTO LSD”; Systém viacbodového vstrekovania/sekvenciálne viacbodové vstrekovanie; Systém blokovania prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Svetlomet s tlmeným svetlom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 7,5 | Palubný diagnostický systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Pravý svetlomet (tlmené svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Ľavý svetlomet (tlmené svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Pravý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Ľavý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Systém viacbodového vstrekovania/sekvenciálne viacbodové vstrekovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 7,5 | Systém viacbodového vstrekovania/sekvenciálne viacbodové vstrekovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Ohrievač zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Systém viacbodového vstrekovania/sekvenciálne viacbodové vstrekovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Vnútorné osvetlenie;
Osobné osvetlenie; Lampa spínača motora; Hodiny; Počítadlo príslušenstva; Počítadlo a indikátor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | Systém klimatizácie;
Systém multiplexovej komunikácie; Systém airbagov SRS; Systém klasifikácie predných cestujúcich. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Systém AI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Systém viacbodového vstrekovania/sekvenciálneho viacbodového vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Smerovky;
Havarijné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Systém viacbodového vstrekovania/sekvenciálneho viacbodového vstrekovania;
Elektronický systém riadenia škrtacej klapky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Poistka “EFI NO.2”;
Systém viacbodového vstrekovania/sekvenciálneho viacbodového vstrekovania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 | Systém uzamykania dverí;
Systém multiplexovej komunikácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Konvertor na ťahanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 20 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 50 | Systém AI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF a STA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 50 | CODA, VÝSTUP PWR, VÝKON | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 40 | Systém proti zablokovaniu;
Systém kontroly stability vozidla; Systém kontroly trakcie; Aktívny systém kontroly trakcie; Systém AUTO LSD. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 30 | IGN a GAUGE, systém viacbodového vstrekovania/sekvenciálneho viacbodového vstrekovania;
Systém štartovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 30 | Systém proti zablokovaniu;
Systém kontroly stability vozidla; Systém kontroly trakcie; Aktívny systém kontroly trakcie; Systém AUTO LSD. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, TRAINO, AUX LP a OFFROAD LP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 60 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 80 | Zásuvka napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| *1: Vozidlá s dennými svetlami
*2: Vozidlá bez denných svetiel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pod prístrojovou doskou
| Číslo | Amperáže [A] | Popis |
| 1 | 10 | Systém viacbodového vstrekovania/sekvenciálneho vstrekovania, systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD, systém airbagov SRS, systém klasifikácie predných cestujúcich |
| 2 | 7,5 | Odměřovač a merač |
| 3 | 30 | Stierače a umývače čelného skla |
| 4 | 20 | Pohonná sústava 4×4, uzamknutie zadného diferenciálu |
| 5 | 15 | Napájacia zásuvka |
| 6 | 15 | Stierač a umývač zadného skla, systém multiplexovej komunikácie |
| 7 | 10 | Systém proti zablokovaniu, systém kontroly stability vozidla, systém kontroly trakcie, aktívny systém kontroly trakcie, systém AUTO LSD, systém viacbodového vstrekovania/sekvenciálneho vstrekovania, tempomat, systém uzamknutia zadných dverí, systém uzamknutia prevodovky, systém multiplexovej komunikácie |
| 8 | 15 | Smerovky, systém klimatizácie, systém nabíjania, spínač zrušenia štartovania spojky, systém proti zablokovaniu, systém kontroly trakcie, aktívny systém kontroly trakcie, systém kontroly stability vozidla, systém AUTO LSD, cúvacie svetlá, intuitívna parkovacia asistencia, systém uzamknutia zadného diferenciálu, napájacia zásuvka, merač príslušenstva, odpočítavač a manometer |
| 9 | 7,5 | Systém štartovania, spínač zrušenia štartovania spojky, napájacia zásuvka |
| 10 | 10 | Zadné svetlá, osvetlenie evidenčného čísla, svetlá na polohu, kontrola osvetlenia prístrojovej dosky, osvetlenie |
| 11 | 7,5 | Systém uzamknutia prevodovky, vonkajšie spätné zrkadlá, audio systém, elektrická zásuvka, hodiny, odpočítavač príslušenstva, systém multiplexovej komunikácie |
| 12 | 30 | Elektrické okná |
O Toyota FJ Cruiser (2006-2017)
Toyota FJ Cruiser, vyrábaný v rokoch 2006 až 2017, je robustné SUV, ktoré si získalo popularitu svojím retro dizajnom a schopnosťami v teréne. Tento model je inšpirovaný klasickým Toyota Land Cruiser FJ40 a je známy svojou odolnosťou a spoľahlivosťou. FJ Cruiser ponúka rôzne motorové možnosti, vrátane 4,0-litrového V6 motora, ktorý poskytuje dostatočný výkon pre jazdu v náročných podmienkach. Vozidlo je vybavené pohonom všetkých štyroch kolies a má vysokú svetlú výšku, čo ho robí ideálnym pre off-road dobrodružstvá. Interiér je praktický a odolný, s možnosťou ľahkého čistenia, čo ocenia najmä aktívni vodiči.
Schéma poistkovej skrinky Toyota FJ Cruiser
Táto stránka zobrazuje schému poistkovej skrinky pre Toyota FJ Cruiser, ktorá je kľúčová pre identifikáciu a údržbu elektrických systémov vozidla. Poistková skrinka sa obvykle nachádza v motorovom priestore a pod prístrojovou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo je nevyhnutné pre správnu údržbu. Pri výmene poistiek je dôležité vždy použiť poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je navrhnutá tak, aby zabezpečila bezpečnosť a funkčnosť všetkých elektrických komponentov vo vozidle.
